№1731 от 25.07.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 104079
О внесении изменений в описание типа на ИК-Фурье-спектрометры ALPHA II
Приказы по основной деятельности по агентству Вн. Приказ № 1731 от 25.07.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
25 июля 2019 г. № 1731
Москва
О внесении изменений в описание типа на ИК-Фурье-спектрометры ALPHA II
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Брукер» от 2 апреля 2019 г. № 083/19 приказываю:
-
1. Внести изменения в описание типа на ИК-Фурье-спектрометры ALPHA П, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 74072-19, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
f \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С.ВГД1 НИЯ О Сг Р1 ИФИКА1 L ЗП
Сертификат: OCE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с (№.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2019 г. № 1731
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ИК-Фурье-спектрометры ALPHA II Назначение средства измеренийИК-Фурье-спектрометры ALPHA II (далее - спектрометры) предназначены для измерения оптических спектров пропускания, диффузного и зеркального отражения, нарушенного полного внутреннего отражения в инфракрасном (ИК) диапазоне; определения концентрации различных органических и неорганических веществ в твёрдой, жидкой и газообразной фазах.
Описание средства измеренийПринцип действия спектрометров основан на определении разности хода между интерферирующими лучами, при перемещении зеркал в двухлучевом интерферометре. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра (интерферограмма) в зависимости от разности хода представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Конструктивно спектрометры выполнены в виде компактного настольного прибора с модулем для измерения оптических спектров пропускания. Персональный компьютер устанавливается отдельно, предоставляется по требованию заказчика.
Общий вид спектрометров представлен на рисунках 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
![Приказ Росстандарта №1731 от 25.07.2019, https://oei-analitika.ru](../kurilka/orders_html/1564405710979_files/1564405710979-1.jpg)

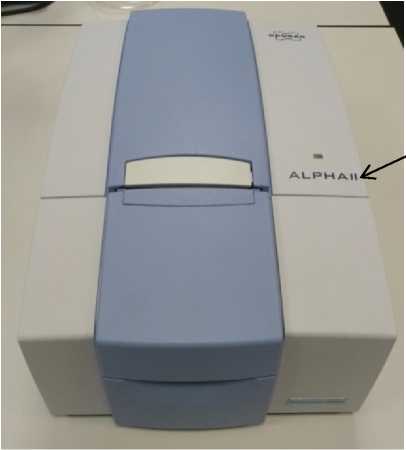

Рисунок 1 - Общий вид спектрометров, обозначение места нанесения маркировки
Место нанесения маркировки
![Приказ Росстандарта №1731 от 25.07.2019, https://oei-analitika.ru](../kurilka/orders_html/1564405710979_files/1564405710979-2.jpg)

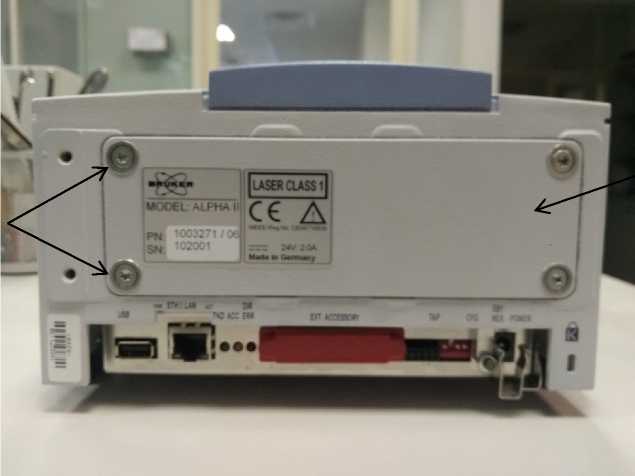

Место нанесения знака поверки
Рисунок 2 - Обозначение места нанесения знака поверки, схема пломбировки от
несанкционированного доступа

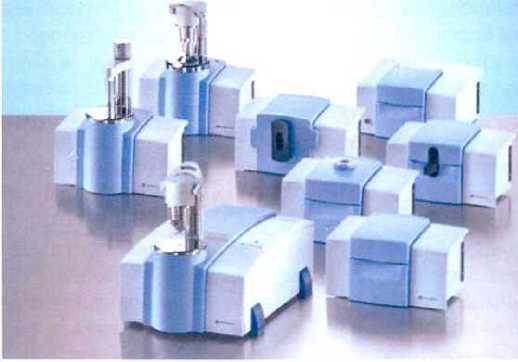

Спектрометры имеют сменные модули "QшсkSnap", представленные на рисунке 3, которые позволяют измерять оптические спектры пропускания, диффузного и зеркального отражения, спектры НПВО (нарушенного полного внутреннего отражения). Поставляются по требованию заказчика.
![Приказ Росстандарта №1731 от 25.07.2019, https://oei-analitika.ru](../kurilka/orders_html/1564405710979_files/1564405710979-3.jpg)
Рисунок 3 - Общий вид сменных модулей «QuickSnap»
Программное обеспечениеСпектрофотометры функционируют под управлением автономного специального программного обеспечения OPUS (ПО), установленного на персональный компьютер. ПО предназначено для настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков, печати результатов и сохранения результатов анализа. ПО обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.
В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования ^Q).
Программное обеспечение устанавливается в энергонезависимую память персонального компьютера. Доступ к метрологически значимой части защищен ограничением прав доступа с помощью пароля. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
OPUS™ |
Номер версии (идентификационный номер) ПО, не ниже |
7.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Метрологические и основные технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон измерений по шкале волновых чисел, см-1 |
от 3100 до 537 |
Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см-1 |
±1 |
Спектральное разрешение, см-1, не более |
2,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон показаний по шкале волновых чисел, см-1 |
от 8000 до 350 |
Максимальное спектральное разрешение , см-1, не более |
0,75 |
Отношение сигнал/шум, при регистрации спектров поглощения, время накопления 1 мин, (разрешение 4 см-1), не менее |
55000 |
Допускаемое отклонение измерений по шкале волновых чисел при 2000 см-1, см-1, не более |
±0,05 |
Отношение сигнал/шум, при регистрации спектров поглощения, число сканов 6, (разрешение 4 см-1), не менее |
2400 |
Параметры электрического питания:
|
от 198 до 242 от 49 до 51 |
Потребляемая мощность, Вт, не более |
20 |
Габаритные размеры средства измерений, мм, не более:
|
250 220 300 |
Масса, кг, не более |
7 |
Условия эксплуатации: о
|
от +18 до +35 70 от 93 до 109 |
*При регистрации спектров образцов, в которых присутствуют соответствующие полосы поглощения (например, газов) |
наносится на титульный лист руководства по эксплуатации методом печати, а на корпус спектрометра методом наклеивания.
Комплектность средства измеренийТаблица 3- Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Основной комплект поставки: | ||
ИК-Фурье-спектрометр ALPHA II |
- |
1 шт. |
Комплект инструментов |
- |
1 шт. |
USB-носитель с программным обеспечением OPUS |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 067.Д4-18 |
1 экз. |
Дополнительное оборудование, поставляемое по требованию заказчика: | ||
Оборудование для пробоотбора и пробоподготовки |
- |
по требованию |
Жидкостные и газовые кюветы |
- |
по требованию |
Приставка диффузного отражения |
- |
по требованию |
Приставка зеркального отражения |
- |
по требованию |
Приставка нарушенного полного внутреннего отражения с кристаллами селенида цинка (ZnSe), алмаза и германия (Ge) для измерений сильнопоглощающих веществ |
по требованию |
Продолжение таблицы 3
Наименование |
Обозначение |
Количество |
Библиотеки спектров твёрдых, жидких и газообразных веществ |
по требованию | |
Компьютер |
- |
по требованию |
Принтер |
- |
по требованию |
Поверка осуществляется по документу МП 067.Д4-18 «ГСИ. ИК-Фурье-спектрометры ALPHA II. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 05 октября 2018 г.
Основные средства поверки:
- мера волнового числа МВЧ-001 (регистрационный номер в Федеральном информационном фонде 67321-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрометра (место нанесения указано на рисунке 2).
Нормативные и технические документы, устанавливающие требования к ИК-Фурье-спектрометрам ALPHA IIГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы «Bruker Optik GmbH». Германия.
Изготовитель«Bruker Optik GmbH», Германия
Адрес: D-76275 Ettlingen, Rudolf-Plank Str., 27, Germany
Телефон: +49 7243 504-2000
Факс: +49 7243 504-2050
E-mail: info.bopt.de@bruker.com
Web-сайт: www.bruker.com
ЗаявительОбщество с ограниченной ответственностью «Брукер» (ООО «Брукер»)
ИНН 7736189100
Адрес: 119334, г. Москва, ул. Пятницкая, д. 50/2, стр. 1
Телефон: +7 (495) 517-92-84
Факс: +7 (495) 517-92-86
E-mail: info.bopt.ru@bruker.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
