Сведения о средстве измерений: 40763-09 Выключатели виброизмерительные

Номер по Госреестру СИ: 40763-09
40763-09 Выключатели виброизмерительные
(PT580)

Назначение средства измерений:
Выключатели виброизмерительные РТ580 (далее выключатели) предназначены для измерения виброускорения и виброскорости.

сертификация программного обеспечения
Внешний вид. Выключатели виброизмерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Выключатели виброизмерительные
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 25.06.2019
Номер записи - 128571
ID в реестре СИ - 350971
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "ProvibTech, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Выключатели виброизмерительные (PT580)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ProvibTech, Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
40760-09
25.06.2019
Мониторы-трансмиттеры, DTM
Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
40761-09
25.06.2019
Вибропреобразователи , TM
Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
40762-09
25.06.2019
Преобразователи вихретоковые, TM
Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
40763-09
25.06.2019
Выключатели виброизмерительные, PT580
Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
40764-09
25.06.2019
Виброметры, PT
Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
40765-09
25.06.2019
Мониторы, PT2060
Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год

Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.

На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.

На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.

Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.

Бесплатный

Кто поверяет Выключатели виброизмерительные (PT580)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Выключатели виброизмерительные (PT580)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа наносится на корпус выключателя методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Выключатели виброизмерительные РТ580».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к выключателям виброизмерительным PT580

Техническая документация фирмы ProvibTech, Inc., США.

Поверка

Поверка осуществляется по документу МП 40763-09 «Выключатели виброизмерительные РТ580, фирмы ProvibTech, Inc., США. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 2 июня 2009 г.

Основные средства поверки: поверочная установка 2-го разряда по ГОСТ Р 8.800-2012.


Изготовитель


Фирма «ProvibTech, Inc.», США
Адрес: 11011 Booklet Drive, Suite 360, Houston, Texas 77099, США.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru

Выключатели предназначены для контроля вибрации и формирования сигналов предупреждения о достижении порогового уровня вибрации.

Выключатели виброизмерительные РТ580 включают в себя пьезоэлектрический акселерометр и электронное устройство, срабатывающее при достижении порогового значения вибрации. Сигнал предупреждения подается на встроенное реле.

Выключатели выпускаются в нескольких версиях в зависимости от диапазона, характеристик вибрации, напряжения питания, типа выхода, условий применения. Обозначение «А» с соответствующим индексом указывает на характеристику вибрации (виброускорение или виброскорость), на которую настраивается пороговый уровень, и на диапазон шкалы. В этой версии электронное устройство может включать интегратор. Версия с обозначением «В» с соответствующим индексом указывает на значение напряжения питания и тип (постоянное или переменное). Обозначение «С» указывает на тип выхода: только релейный выход или релейный выход и нормированный выход 4 - 20 мА. В этой версии электронное устройство включает формирователь сигнала.

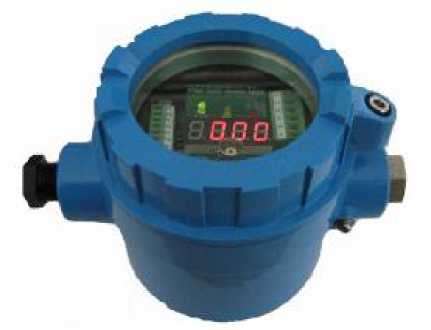

Внешний вид выключателей виброизмерительных РТ580 представлен на рисунке 1.

Внешний вид. Выключатели виброизмерительные (PT580), http://oei-analitika.ru

Рисунок 1 - Внешний вид выключателей виброизмерительных РТ580


Выключатель виброизмерительный РТ 580          1 шт .

Руководство по эксплуатации                      1 экз .

Методика поверки                                1 экз .


Наименование характеристики

Значение

Диапазоны измерения виброускорения (пик), м/с2

от 0 до 50

от 0 до 100

от 0 до 200

Диапазоны измерения виброскорости (пик), мм/с

от 0 до 50 от 0 до 100 от 0 до 20

Диапазон рабочих частот, Гц

от 10 до 400

Нелинейность    амплитудной    характеристики,

приведенная к верхнему пределу шкалы, %, не более

±2

Неравномерность            амплитудно-частотной

характеристики, дБ

±3

Погрешность срабатывания, % от верхнего предела диапазонаизмерения, не более

1

Диапазон срабатывания,  % верхнего предела

диапазона измерения

от 10 до 100

Напряжение питания, В: постоянное

переменное

от 20 до 30

от 90 до 250

Условия эксплуатации: диапазон рабочих температур, °С

от минус 35 до 85

Габаритные размеры (длинахвысотахширина), мм, не более

126x104x75

Масса, г, не более

700
