Номер по Госреестру СИ: 40765-09
40765-09 Мониторы
(PT2060)
Назначение средства измерений:
Мониторы РТ2060 (далее мониторы) предназначены для измерения
виброускорения, виброскорости, виброперемещения и частоты вращения.
Внешний вид.
Мониторы
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с мониторами.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PT2060-CFG |
Номер версии (идентификационный номер) ПО |
не ниже Version 4.5 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой мониторов и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.007-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель монитора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Мониторы РТ2060».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мониторам PT2060
Техническая документация фирмы ProvibTech, Inc., США.
Поверка
Поверка осуществляют по документу МП 40765-09 «Мониторы РТ2060 фирмы ProvibTech, Inc., США. Методика поверки», утвержденному ФГУП «ВНИИМС» 2 июня 2009 года.Основные средства поверки: генератор сигналов низкочастотный прецизионный Г3-110 (г/р № 5460-76); источник питания постоянного тока Б5-44А (г/р № 5964-77); мультиметр цифровой Agilent 34411А (г/р № 33921-07); частотомер электронносчетный Ч3-57 (г/р № 6081-77).
Изготовитель
Фирма «ProvibTech, Inc.», США
Адрес: 11011 Booklet Drive, Suite 360, Houston, Texas 77099, США.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Мониторы представляют собой программируемый контроллер, включающий четырехканальные измерительные модули, независимые 16-ти канальные модули реле, модуль состояния для анализа динамических данных и мгновенных значений, а также аналоговый интерфейс 4 - 20 мА и цифровой интерфейс Modbus.
Измерительные модули осуществляют обработку сигналов, поступающих от измерительных преобразователей следующих типов: пьезоэлектрических акселерометров со встроенным усилителем заряда (ICP), вихретоковых вибропреобразователей перемещения, а также преобразователей температуры.
Модуль абсолютной вибрации РТ2060/20 позволяет измерять виброскорость и виброускорение с помощью вибропереобразователей ТМ0782А и ТМ0793V (Госреестр № 40761-09), виброскорость и виброперемещение с помощью индуктивных датчиков, виброперемещение с помощью низкочастотных датчиков, расширение корпуса с помощью датчиков LVDT, общую вибрацию, включая вибрацию вала относительно корпуса и вибрацию корпуса относительно фундамента, с помощью вихретоковых датчиков и датчиков виброскорости. Модуль имеет встроенный интегратор, осуществляющий однократное интегрирование (виброускорение - виброскорость или виброскорость - виброперемещение).
Модуль вихретокового канала РТ2060/10 PROX принимает и обрабатывает сигналы вихретоковых преобразователей (датчиков диаметром 5/8/11 мм). Модуль позволяет измерять радиальную вибрацию (виброперемещение вала) по одному или двум каналам, осевой сдвиг вала, дифференциальное (относительное) расширение вала, частоту вращения ротора и низкочастотную вибрацию (от 0,5 Гц).
Модуль температуры ТМ2060/30 TEMP обрабатывает сигналы, поступающие от преобразователей температуры (термопара и термометр сопротивления).
Одноканальный модуль раскрутки РТ2060/53 O-SPEED предназначен для измерения частоты вращения ротора и совместно с модулями резервированного реле и резервированного питания образуют систему защиты при раскрутке.
Модуль контроля состояния РТ2060/80 СМ обрабатывает сигналы 24 каналов и позволяет определять спектр, форму волны, диаграмму Боде и другие виды данных технологического состояния.
Модули реле с программируемыми уставками являются устройствами защиты агрегатов в реальном масштабе времени.
Измерительные модули имеют нормированные токовые выходы от 4 до 20 мА.
Мониторы, имеющие программируемые уставки и реле, используются в качестве защитных устройств.

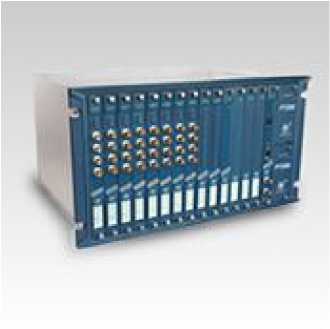

Внешний вид мониторов PT2060 представлен на рисунке 1.
Рисунок 1 - Внешний вид мониторов РТ2060
Монитор РТ2060 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Таблица 2
Наименование характеристики |
Значение |
Диапазон измерения, В |
* |
Диапазон значения уставок, % от верхнего предела диапазона измерений |
от 0 до 100 |
Погрешность срабатывания уставок, % от верхнего предела диапазона измерений, не более |
0,5 |
Модуль PT 2060/20 | |
Измерение абсолютной вибрации | |
Диапазон частот, Гц |
** |
Предел допускаемой приведенной погрешности, % |
±1 |
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 |
Модуль PT 2060/10 | |
Номинальные коэффициенты преобразования вихретоковых датчиков, мВ\мкм: диаметр датчика 8 мм и 5 мм |
8,0 |
диаметр датчика 11 мм |
4,0 |
диаметр датчика 25 мм |
0,8 |
Измерение радиальной вибрации | |
Диапазон частот, Гц, (об/мин) |
от 4 до 4 000 (от 240 до 240 000) |
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 |
Предел допускаемой приведенной погрешности измерения, % |
±1 |
Измерение осевого сдвига | |
Предел допускаемой приведенной погрешности измерения, % |
±0,1 |
Измерение эксцентриситета | |
Диапазон частот (30 импульсов на оборот), Гц (об/мин) |
от 0,0167 до 20 (от 1 до 1 200) |
Неравномерность амплитудно-частотной характеристики, дБ, не более |
± 3 |
Предел допускаемой приведенной погрешности измерения, % |
±1 |
Измерение дифференциального расширения | |
Предел допускаемой приведенной погрешности измерения, % |
±0,1 |
Измерение частоты вращения | |
Диапазон частот (импульсов), Гц |
от 0,5 до 10 000 |
Предел допускаемой приведенной погрешности измерения, % |
±0,01 |
Предел допускаемой абсолютной погрешности измерения, об/мин |
±1 |
Измерение низкочастотных колебаний | |
Диапазон частот, Гц (об/мин) |
от 0,5 до 100 (от 30 до 1 200) |
Неравномерность амплитудно-частотной характеристики, дБ, не более |
± 3 |
Предел допускаемой приведенной погрешности измерения, % |
±1 |
Условия эксплуатации: диапазон рабочих температур, 0С |
от минус 20 до 65 |
Масса, кг, не более |
16 |
Габаритные размеры (длинахширинахвысота), мм |
483х266х355 |
* Равен диапазону выходного сигнала используемого измерительного преобразователя. ** Равен диапазону частот используемого вихретокового преобразователя.
