Номер по Госреестру СИ: 40761-09
40761-09 Вибропреобразователи
(TM)
Назначение средства измерений:
Вибропреобразователи серии ТМ (далее вибропреобразователи) предназначены для измерения виброускорения и виброскорости.
Внешний вид.
Вибропреобразователи
Рисунок № 1
Внешний вид.
Вибропреобразователи
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на корпус вибропреобразователя методом наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вибропреобразователям серии TMТехническая документация фирмы ProvibTech, Inc., США.
Изготовитель
Фирма «ProvibTech, Inc.», СШААдрес: 11011 Booklet Drive, Suite 360, Houston, Texas 77099, США.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Вибропреобразователи являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект.
В зависимости от типа вибропреобразователи могут преобразовывать в электрический сигнал виброускорение и виброскорость.
Вибропреобразователи моделей ТМ0782А, ТМ0783А, ТМ0784А, ТМ0785А, ТМ0787А являются акселерометрами. Модели ТМ0782А, ТМ0783А, ТМ0784А, ТМ0785А имеют встроенный усилитель заряда, имеющей выносной усилитель заряда. Сигнал акселерометра поступает на трансмиттер, где происходит его обработка (в частности, однократное и двукратное интегрирование). Акселерометры в зависимости от модели работают с трансмиттерами типа DM1201, DTM101, DTM20 (Госреестр СИ № 40760-09).
Вибропреобразователи модели TM0793V являются датчиками виброскорости и предназначены для измерения виброскорости (пик) и представляют собой ICP акселерометры с встроенным интегратором (однократное интегрирование). Датчики виброскорости предназначены для работы с трансмиттерами типа DTM101 (Госреестр СИ № 40760-09).
Вибропреобразователи модели ТМ016-ххх являются акселерометрами и предназначены для измерения СКЗ или пикового значения виброускорения и виброскорости, а также ударного ускорения (модель ТМ016-788). Акселерометры представляют собой пьезоэлектрический вибропреобразователь с встроенным блоком электроники, включающим усилитель заряда, интегратор (однократное интегрирование) и формирователь сигнала (конвертор напряжение-ток). Акселерометры имеют нормированный токовый выход (4 20 мА).
Вибропреобразователи модели ТМ016-ххх выпускаются в нескольких исполнениях отличающихся коэффициентом преобразования и диапазоном измерения, измеряемым параметром вибрации, а также наличием фильтров высоких и низких частот и типом соединения.
Вибропреобразователи серии ТМ имеют различные исполнения отличающиеся длиной кабеля, направлением и материалом разъема.
Внешний вид вибропреобразователей серии TM представлены на рисунках 1 и 2.

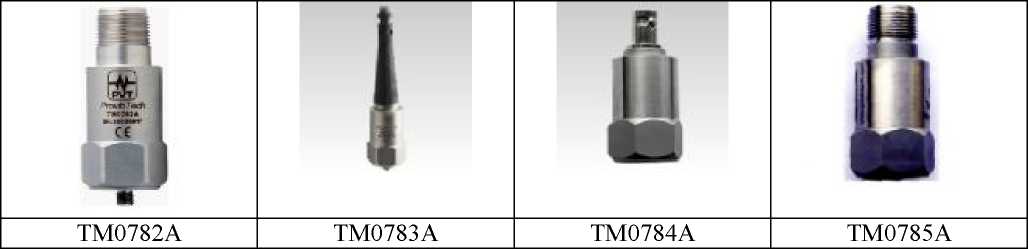

Рисунок 1 - Вибропреобразователи моделей ТМ0782А, ТМ0783 А, ТМ0784А и ТМ0785А
ТМ0787А
1 hi |
П |
ТМ0793V |
ТМ016-ххх |
Рисунок 2 - Вибропреобразователи моделей ТМ0787А, ТМ0793V и ТМ016-ххх
Таблица 1
Наименование характеристики |
Значение |
Диапазоны измерения виброускорения, м/с2: ТМ0782А, ТМ0783А, ТМ0785А, ТМ016-782 (СКЗ) ТМ0787А (пик) ТМ0784А (СКЗ) |
от 0 до 500 от 0 до 500 от 0 до 100 |
Диапазон измерения виброскорости (пик), мм/с ТМ793V |
от 0 до 50 |
Диапазоны измерения виброскорости ТМ016-ххх (пик или СКЗ в зависимости от исполнения), мм/с |
от 0 до 12,5 от 0 до 20 от 0 до 25 от 0 до 50 от 0 до 75 от 0 до 125 |
Диапазоны частот, Гц: ТМ0782А, ТМ0783А, ТМ0784А ТМ0785А, ТМ0787А ТМ0793V ТМ016-ххх ТМ016-788, ТМ016-782 |
от 0,5 до 10 000 от 1,0 до 10 000 от 1,5 до 7 000 от 2 до 2 000 от 1 до 6 000 |
Номинальные коэффициенты преобразования: ТМ0782А, ТМ0783А, ТМ0784А, ТМ0785А, Т-2М0787А, ТМ016-ххх, ТМ016-788, ТМ016-782, мВ/(мгс-2) |
10 |
TM0793V, мВ/(ммгс-1) |
4 |
Отклонения коэффициентов преобразования от номинального значения, %, не более: ТМ0782А |
±15 |
ТМ0783А, ТМ0784А, ТМ0785А, TM0793V, ТМ016-788, ТМ016-782 |
±10 |
ТМ0787А |
±2 |
ТМ016-ххх |
±5 |
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 |
Относительные коэффициенты поперечного преобразования, %, не более: | |
ТМ0782А, ТМ0783А, ТМ0784А, ТМ0785А, TM0793V, ТМ016-ххх |
5 |
ТМ0787А |
3 |
Нелинейности амплитудной характеристики, %, не более: ТМ0782А, ТМ0783А, ТМ0784А, ТМ0785А, |
3 |
ТМ0787А в диапазоне частот 2 12000 Гц |
3 |
ТМ0787А в диапазоне частот 20 7500 Гц |
0,5 |
TM0793V |
1 |
Резонансные частоты, кГц: ТМ0782А, ТМ0783А, ТМ0787А |
30 |
ТМ0784А, ТМ0785А |
20 |
TM0793V, ТМ016-788, ТМ016-782, ТМ016-ххх |
15 |
Шум, не более: | |
ТМ0782А, ТМ0783А2, ТМ0784А, ТМ0785А, ТМ0787А, ТМ016-788, ТМ016-782, м/с2 |
0,007 |
TM0793V, мм/с |
2,54 |
ТМ016-ххх, мкА |
100 |
Фильтры высоких частот ТМ016-ххх (в зависимости от исполнения), Гц |
5 |
10 | |
20 | |
50 | |
100 | |
200 | |
Фильтры низких частот ТМ016-ххх (в зависимости от исполнения), Гц |
500 |
1000 | |
2000 | |
Условия эксплуатации: диапазоны рабочих температур, °С: ТМ0782А, ТМ0783А, ТМ0784А, ТМ0785А, TM0793V |
от минус 50 до 120 |
ТМ0787А - акселерометр |
от минус 45 до 325 |
ТМ0787А - усилитель заряда |
от минус 45 до 120 |
ТМ016-ххх |
от минус 40 до 100 |
ТМ016-788, ТМ016-782 |
от минус 40 до 120 |
Напряжение питания (пост.), В: ТМ0782А, ТМ0783А, ТМ0785А, ТМ0787А, TM0793V, ТМ016-788, ТМ016-782 ТМ0784А ТМ016-ххх |
от 18 до 30 от 9 до 30 от 12 до 30 |
Масса, г, не более: ТМ0782А, ТМ0783А, ТМ0784А, ТМ0785А |
90 |
ТМ0787А |
135 |
TM0793V |
250 |
ТМ016-ххх,ТМ016-788, ТМ016-782 |
240 |
Габаритные размеры (диаметрхвысота), мм, не более: ТМ0782А, ТМ0783А, ТМ0784А, ТМ0785А, TM0793V |
025x50 |
ТМ016-ххх,ТМ016-788, ТМ016-782 |
038x78 |
ТМ0787А |
038х(от 78 до 87) |
