Номер по Госреестру СИ: 39949-15
39949-15 Калибраторы многофункциональные
(CALIBRO 14x)
Назначение средства измерений:
Калибраторы многофункциональные CALIBRO 14х (модели 140, 140i, 141, 142, 142i, 143), (далее - калибраторы), предназначены для воспроизведения сигналов напряжения, в том числе выходных сигналов термопар, напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления в цепях постоянного тока, в том числе выходных сигналов термопреобразователей сопротивления, частоты периодических сигналов, а также сигналы, параметры которых функционально связаны с электрической мощностью и энергией, как на постоянном, так и на переменном токе. Некоторые модификации калибраторов имеют встроенный мультиметр, позволяющий измерять перечисленные выше сигналы.
Внешний вид.
Калибраторы многофункциональные
Рисунок № 1
Внешний вид.
Калибраторы многофункциональные
Рисунок № 2
Внешний вид.
Калибраторы многофункциональные
Рисунок № 3
Внешний вид.
Калибраторы многофункциональные
Рисунок № 4
Внешний вид.
Калибраторы многофункциональные
Рисунок № 5
Внешний вид.
Калибраторы многофункциональные
Рисунок № 6
Программное обеспечение
Калибраторы оборудованы последовательным интерфейсом RS232 (в качестве опции предлагается стандартизированная шина IEEE-488). Интерфейсные разъемы расположены на задней панели. Для надлежащей работы функций дистанционного управления необходимо установить параметры интерфейса в системном меню. Для шины RS232 можно установить скорость передачи данных (от 150 до 19200 бод) и программное квитирование (XON/XOFF). Для шины IEEE-488 выделяется диапазон адресов 0-30. Дистанционное управление калибраторами возможно только по одному интерфейсу в каждый момент времени.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
M140 cpu 76.bin M141 cpu 24.bin M142 CPU 29.bin M143 cpu 25.bin |
Номер версии (идентификационный номер) ПО |
6B698936 7A406E5 5443C47 12CC80E0 |
Цифровой идентификатор ПО |
Не используется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - средний, в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в руководствах по эксплуатации калибраторов многофункциональных CALIBRO 14х.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным CALIBRO 14х
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Техническая документация фирмы-изготовителя.
Поверка
Поверкавыполняется в соответствии с документом МП 39949-15 «Калибраторы многофункциональные CALIBRO 14х. Методика поверки», утвержденным ФГУП «ВНИИМС » 15 октября 2014 г.
Перечень основных средств поверки:
1) Мультиметр цифровой прецизионный Fluke 8508А
Функция |
Диапазон |
Погрешность |
Напряжение постоянного тока |
от 0 до ± 1050 В |
± 3 (±0,0003 %) • I0-6 от показания |
Напряжение переменного тока |
от 2 мВ до 1050В, от 1 Гц до 1МГц |
± 65 • 10-6 от показания |
Сила постоянного тока |
от 0 до ± 20 А |
± 12 • 10-6 от показания |
Сила переменного тока |
от 2 мкА до 20 А, от 1 Гц до 1МГц |
± 200 •Ю-6 от показании |
Электрическое сопротивление |
от 0 до 20 ГОм |
± 7,5 • 10-6 от показания |
-
2) Измеритель LCR Agilent E4980A Пределы измерения ёмкости:
от ±1*10-18 до 999,9999*1018 Ф с погрешностью ± 0,05%
-
3) Частотомер электронно-счетный Agilent 53131A Пределы измерения частоты переменного тока:
От 0,1 Гц до 225 МГц с погрешностью ± 0,001 % от установленной частоты.
-
4) Калибратор электрической мощности Fluke 6100В Класс точности 0,1
Изготовитель
Фирма MEATEST, spol. s.r.o, Чешская Республика
Zelezna 509/3, 619 00 Brno
Тел. +420 - 543 250 886, факс +420 - 543 250 890, www.meatest.cz
Заявитель
ООО «Брэнд Электроникс»
Адрес: 195271, г. Санкт-Петербург, Кондратьевский пр., д. 72, корпус литера А, пом. 29Н Тел./факс: (812) 702-17-90
E - mail: info@elbrand.ru, www.elbrand.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46;
Тел./факс: (495) 437-55-77 / 437-56-66;
E - mail: office@vniims.ru , www.vniims.ru
Калибраторы предназначены для использования в калибровочных лабораториях. Они могут использоваться для калибровки любого прибора, измеряющего напряжение, ток, электрическое сопротивление и частоту переменного тока (CALIBRO-140 и CALIBRO-142 также могут измерять емкость).
В калибраторах CALIBRO-141 и CALIBRO-143 реализована функция имитации датчиков температур на основе термопреобразователей сопротивления (ТС) для испытания приборов контроля технологических процессов.
Калибраторы CALIBRO-140 и CALIBRO-142 пригодны для базовой калибровки осциллографов.
Калибраторы CALIBRO-140i и CALIBRO-142i предназначены только для воспроизведения напряжения постоянного и переменного тока в диапазоне от 0 мкВ до 1000 В, а также силы постоянного и переменного тока в диапазоне от 0 мкА до 20 А.
В стандартной комплектации калибраторы оборудуются последовательным интерфейсом RS-232 (в качестве опции — интерфейсом GPIB), что обеспечивает возможность дистанционного управления прибором с ПК. Калибраторы легко встраиваются в автоматизированные калибровочные системы на базе программного обеспечения WinQbase/CALIBER.
Фотографии передних панелей калибраторов представлены на рисунках 1, 2, 3.

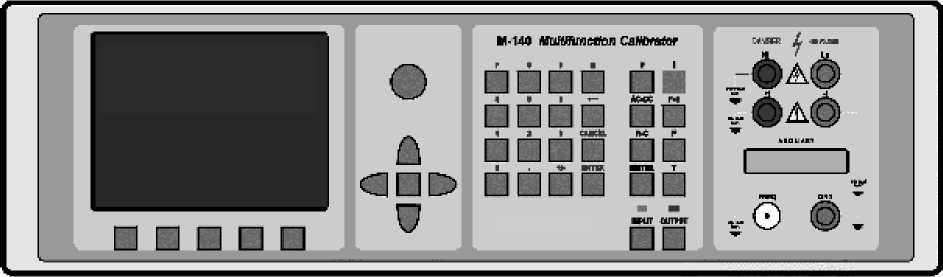

Рисунок 1 - фотография передней панели CALIBRO-140
B.OtMt!
10.0000 и -1T

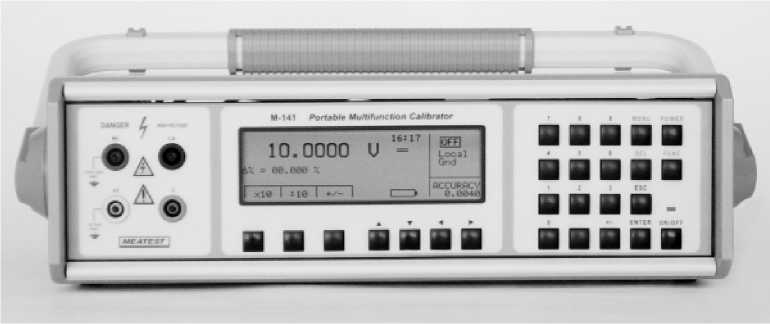

Рисунок 2 - Фотография передней панели CALIBRO-141
Г
10.0000 и - |
■iJfPJ |
1 Ml* 1 II» 1 1 |
IHJj ямсу В. ®L4F. |
• |®
Рисунок 3 - Фотография передней панели CALIBRO-143
