Номер по Госреестру СИ: 60115-15
60115-15 Калибраторы приборов измерения сопротивления изоляции
(М191)
Назначение средства измерений:
Калибраторы приборов измерения сопротивления изоляции М191 (далее - калибраторы) предназначены для калибровки измерителей сопротивления изоляции и любых измерительных приборов постоянного тока с высоким сопротивлением, с рабочим напряжением до 10 кВ.
Внешний вид.
Калибраторы приборов измерения сопротивления изоляции
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 07.02.2025
Номер записи -
ID в реестре СИ - 373359
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
М191, M191,
Производитель
Изготовитель - Фирма "MEATEST, spol. s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№250 от 2020.02.07 О продлении срока действия свидетельств об утверждении типа средств измерений 47 позц
№295 от 2015.03.13 Об утверждении типов средств измерений (ГР 60099-15 - 60164-15)
Наличие аналогов СИ: Калибраторы приборов измерения сопротивления изоляции (М191)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "MEATEST, spol. s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39849-15 12.03.2025 |
Магазины емкостей, М Фирма "MEATEST, spol. s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
60115-15 07.02.2025 |
Калибраторы приборов измерения сопротивления изоляции, М191 Фирма "MEATEST, spol. s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
60123-15 07.02.2025 |
Магазины сопротивлений, М Фирма "MEATEST, spol. s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
60678-15 12.03.2025 |
Калибраторы мощности, CALIBRO 133x Фирма "MEATEST, spol. s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
60725-15 12.03.2025 |
Калибраторы импеданса, M-500B, M-550 Фирма "MEATEST, spol. s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Калибраторы приборов измерения сопротивления изоляции (М191)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО ИЦ МИТ (RA.RU.312147) | 12 | 0 | 12 | 0 | 7 | 0 | 7 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 8 | 3 | 5 | 3 | 0 | 8 | 5 | 3 | |
| Филиал АО «Концерн Росэнергоатом» - Калининская атомная станция (1744) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Калибраторы приборов измерения сопротивления изоляции (М191)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
С калибраторами поставляется управляющая программа, обеспечивающая легкое управление приборами с компьютера и проверку линии RS-232 (шины IEEE-488) приборов. На установочном диске содержится программа (только для Windows 95/98/ME/NT/2000/XP), посредством которой пользователь может управлять калибраторами по стандартному последовательному интерфейсу (IEEE-488). Например, с ее помощью можно устанавливать значения различных параметров калибраторов и выбирать режимы их работы. В случае подключения по интерфейсу IEEE-488 для работы данной демонстрационной программы необходимо наличие надлежащим образом настроенной платы интерфейса IEEE-488 компании National Instruments.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
M191 (1.05---10-9-2014).upl |
|
Номер версии (идентификационный номер) ПО |
1786AAF2 |
|
Цифровой идентификатор ПО |
Не используется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - средний, в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в руководствах по эксплуатации на калибраторы приборов измерения сопротивления изоляции М191.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к калибраторам приборов измерения сопротивления изоляции М191
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. общие требования»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкавыполняется в соответствии с документом МП 60115-15 «Калибраторы приборов измерения сопротивления изоляции М191. Методика поверки», утвержденным ФГУП «ВНИИМС» 15 октября 2014 г.
Перечень оборудования для поверки:
1) Мультиметр цифровой прецизионный Fluke 8508А
|
Функция |
Диапазон |
Лучшие спецификации в течение 1 года |
|
Напряжение постоянного тока |
от 0 до ± 1050 В |
± 3 (±0,0003 %) • I0-6 от показания |
|
Напряжение переменного тока |
от 2 мВ до 1050В, от 1 Гц до 1МГц |
± 65 • 10"6 от показания |
|
Сила постоянного тока |
от 0 до ± 20 А |
± 12 • 10"6 от показания |
|
Сила переменного тока |
от 2 мкА до 20 А, от 1 Гц до 1МГц |
± 200 •Ю’6 от показании |
|
Электрическое сопротивление |
от 0 до 20 ГОм |
± 7,5 • 10"6 от показания |
Изготовитель
Фирма MEATEST, spol. s.r.o, Чешская Республика
Zelezna 509/3, 619 00 Brno
Тел. +420 - 543 250 886, факс +420 - 543 250 890, www.meatest.cz
Заявитель
ООО «Брэнд Электроникс»
Адрес: 195271, г. Санкт-Петербург, Кондратьевский пр., д. 72, корпус литера А, пом. 29Н
Тел./факс: (812) 702-17-90
E - mail: info@elbrand.ru, www.elbrand.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46;
Тел./факс: (495) 437-55-77 / 437-56-66;
E - mail: office@vniims.ru , www.vniims.ru
Калибраторы разработаны на основе магазинов сопротивлений программируемых высокоомных декадных, которые оснащаются дополнительными электронными схемами, позволяющими калибровать не только диапазоны сопротивления, но и испытательное напряжения тестируемого устройства, тестирование тока КЗ, проводить проверку функций измерения диэлектрических параметров, таких как индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR) и коэффициента поляризации (PR). Калибраторы позволяют проверять функции таймера тестируемых устройств.
Основной отличительной чертой калибраторов является встроенный регулируемый магазин сопротивлений высокоомный декадный. Управление калибраторами может осуществляться вручную, с помощью клавиатуры на передней панели, или удаленно, используя для этого один из двух интерфейсов GPIB, RS-232

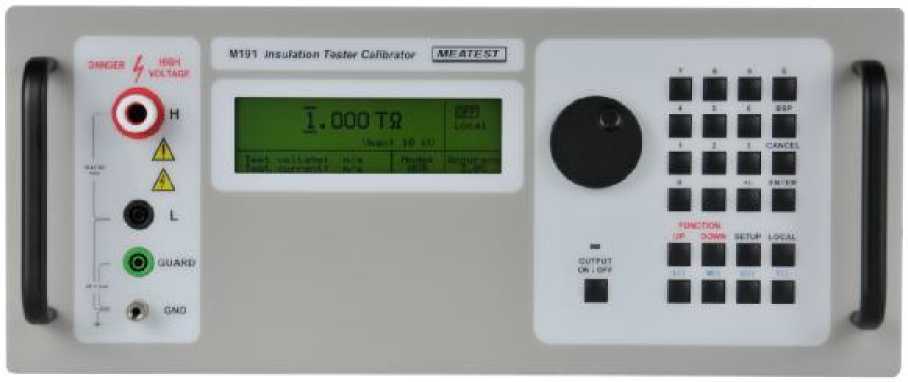

Фотография общего вида калибраторов представлена на рисунке 1.
Рисунок 1 - Фотография передней панель калибратора М191
Калибраторы приборов измерения сопротивления изоляции М191 (1 шт); Шнур питания (1 шт);
Руководство по эксплуатации (1 шт);
Кабель RS232 (1 шт);
Компакт диск с ПО (демо-версия) (1 шт);
Методика поверки (1 шт);
