Номер по Госреестру СИ: 39188-08
39188-08 Преобразователи расхода турбинные
(NuFlo/Barton)
Назначение средства измерений:
Преобразователи расхода турбинные NuFlo/Barton (далее - преобразователи) предназначены для измерения объёмного расхода и объёма различных жидкостей (газа - только для некоторых модификаций), в том числе и сжиженных газов.
Внешний вид.
Преобразователи расхода турбинные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом и на преобразователь в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в документе TUR-LIQ MF00001 0702 "Руководство по эксплуатации. Жидкостные турбинные расходомеры".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости ».
2. Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по МИ 3380-2012 «Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой».Основные средства поверки:
установки поверочные с погрешностью не хуже ±0,05%, ±0,15%, ±0,3% (соотношение погрешностей эталонных средств измерений и рабочих 1:3) (например, компакт-прувер ВСР-М).
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»198005, г. Санкт-Петербург, Московский пр. 19
Телефон (812) 251-76-01, факс (812) 713-01-14
www.vniim.ru
Принцип действия преобразователей основан на преобразовании поступательного движения потока жидкости во вращательное движение турбины, скорость вращения которой пропорциональна расходу измеряемой среды. Частота вращения турбины преобразуется в последовательность электрических импульсов с помощью электромагнитного датчика, установленного на корпусе преобразователя.
Преобразователи выпускаются нескольких модификаций.
Преобразователи расхода турбинные NuFlo для жидкости (всех модификаций и типоразмеров) - далее: NuFlo
Преобразователи расхода турбинные NuFlo для газа:
NuFlo 100003397
NuFlo 100003398
NuFlo 100003399
далее 100003397
далее 100003398
далее 100003399
Преобразователи расхода турбинные Barton для жидкости
Barton 71XX, (где XX - типоразмер)далее 71XX
Barton 72XX далее 72XX
Barton 73ХХ далее 73ХХ
Преобразователи расхода турбинные Barton для газа
Barton 74ХХ далее 74ХХ
Конструктивно преобразователи состоят из корпуса, выполненного из нержавеющей или углеродистой стали, в котором размещен ротор с лопатками , установленный на подшипниках из карбида-вольфрама для всех модификаций, кроме 73ХХ и 74ХХ. В модификациях 73ХХ и 74ХХ применены подшипники из нержавеющей стали. На входе/выходе преобразователя (перед ротором с лопатками) установлены устройства подготовки потока, что позволяет измерять потоки с изменяющимся по направлению течением.
Преобразователи выпускаются с различными типами присоединения к трубопроводу: фланцевым и межфланцевым, соединением с хомутом, соединением с накидной гайкой -WECO и резьбовым соединением.
Преобразователи устанавливаются на прямом участке трубопровода без местных сопротивлений на расстоянии 10 Ду (Ду - диаметр условного прохода трубопровода в мм) вверх по потоку и 5 Ду вниз по потоку.
Для преобразования электрических импульсов в значения измеряемых величин (расхода и объема) в комплект преобразователя входят (по заказу):
предусилители 818A/818EU:
преобразователи измерительные серии МС;
преобразователи измерительные серии «Scanner».
Преобразователи выпускаются взрывозащищенными. Сертификат соответствия №РОСС GB.HO06.B00724 выдан органом по сертифиакации «ТЕхСИ» со сроком действия до 13.11.2015 г.

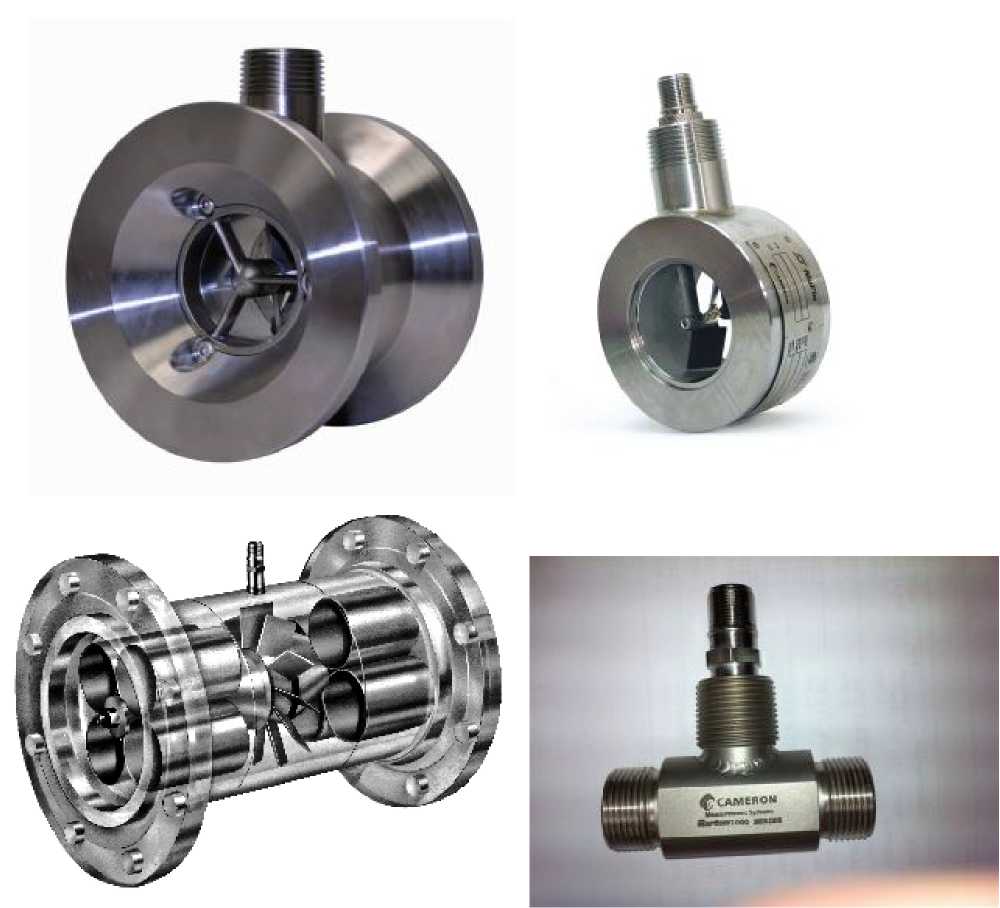

Общий вид преобразователей представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей
В комплект поставки входят: Преобразователь расхода турбинный NuFlo /Barton -1 шт.;
Упаковка транспортная - 1 шт.;
Руководство по эксплуатации -1 экз
Методика поверки - 1 экз..
- Предусилители 818A/818EU, сумматоры расхода серии МС, вычислители расхода «Scanner» - поставляются по отдельному заказу.
Наименование характеристики |
Значение характеристики |
Пределы допускаемой относительной погрешности при преобразовании расхода и объема в электрический сигнал (частота, последовательность электрических импульсов), %: для жидкости (в зависимости от заказа); для газа* |
±0,15; ±0,25; ±0,5; ±1,0 ±1.0 |
Наибольшая частота выходного электрического сигнала при максимальном расходе (в зависимости от модели и Ду), Гц |
260 - 2050 |
Диапазон значений дифференциального давления на входе/выходе преобразователя в диапазоне расходов (для воды при t=15.6 °С), Па: модификация 71XX и 72ХХ; |
(100-689)-35000 |
модификация 73ХХ; модификация 74ХХ (максимальное значение при наи- |
140-35000 |
большем расходе воздуха с плотностью 16 кг/м3); |
12400 |
модификации NuFlo |
28000-41000 |
100003397.100003398. 100003399 |
0-1530000 |
Диаметры условного прохода (Ду) преобразователей, мм: модификации 71XX и 72ХХ; |
от 8 до 300 |
модификация 73ХХ: |
от 100 до 400 |
модификация 74ХХ; |
от 20 до 300 |
модификации NuFlo |
от 10 до 200 |
100003397. 100003398. 100003399 |
50 |
Наименьшее значение расхода жидкости ^мин) в зави- | |
симости от | |
Ду, м3/ч: модификации 71XX и 72ХХ; |
0,034-125 |
модификация 73ХХ; |
12-235 |
модификация 74ХХ (расход газа в рабочих условиях) |
2,4-1440 |
модификации NuFlo |
0,068-0,68 |
100003397, 100003398. 100003399 |
283,2-2832 |
Наибольшее значение расхода жидкости (С)макс) в зависимости от Ду, м3/ч: модификации 71XX и 72ХХ; |
0.57-2725 |
модификация 73ХХ; |
284-4361 |
модификация 74ХХ (расход газа в рабочих условиях) |
11,3-15290 |
модификации NuFlo |
79,5-795 |
100003397, 100003398. 100003399 |
283200 - 2832000 |
Максимально-допустимое рабочее давление измеряемой среды (в зависимости от Ду) для преобразователей с Ду до 100 мм включительно, не более, МПа |
9,3 - 103 |
Длина преобразователя (в зависимости от Ду) мм: |
64-813 |
Масса (в зависимости от Ду), кг |
от 70 до 110 |
Диапазон температуры измеряемой среды. иС |
от-30 до 230 |
Срок службы не менее, лет |
10 |
Примечание? при использовании воды в качестве поверочной жидкости (относится к модификациям 74XX, 100003397. 100003398,100003399) пересчет коэфф. преобразования по | |
методике фирмы- изготовителя.. |
Условия эксплуатации:
диапазон температуры окружающей среды для электронных
компонентов. °С от минус 40 до плюс 71;
диапазон относительной влажности при 25 °С, % от 20 до 80;
диапазон атмосферного давления, кПа от 84 до 106,7.
