Номер по Госреестру СИ: 39110-08
39110-08 Преобразователи измерительные
(MC)
Назначение средства измерений:
Преобразователи измерительные серии МС (далее по тексту - преобразователи) предназначены для измерения частоты следования и количества импульсов, преобразования входных сигналов в пропорциональные значения выходного аналогового сигнала силы постоянного тока и импульсные последовательности с заданной ценой импульса, отображения расхода и объёма потока жидкости или газа.
Программное обеспечение
Программное обеспечение (ПО) преобразователей серий МС-II и MC-III встроенное, неперезагружаемое. ПО не разделено на метрологически значимую и незначимую части.
ПО реализует вычислительные, диагностические и интерфейсные функции.
ПО идентификационных данных не имеет.
Уровень защиты программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений: "С" по МИ 3286-2010.
Рисунок 1 - Общий вид преобразователей
Знак утверждения типа
Знак утверждения типананосится на "Руководство по эксплуатации" типографским способом и на лицевую панель преобразователей методом плоской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в документах "Руководство по эксплуатации TOT - MCII - Р NF00015 0703 Анализатор расхода" и "Руководство по эксплуатации TOT - MCIII NF00075 0702 Анализатор расхода".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии МС
-
1. ГОСТ 8.022-91 "ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140"16 до 30 А".
-
2. ГОСТ 8.129-99 "ГСИ. Государственная поверочная схема для средств измерений времени и частоты".
-
3. ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
-
4. Техническая документация фирмы "Cameron", Великобритания.
Поверка
Поверкаосуществляется в соответствии с документом МП 2211-0018 - 2008 "Преобразователи измерительные серии МС. Методика поверки", утвержденным ГЦИ СИ "ВНИИМ им. Д.И. Менделеева" в июле 2008 г.
Основные средства поверки:
генератор импульсов точной амплитуды Г5-75, период повторения импульсов от 0,140"6 до 9,99 с, погрешность установки периода повторения ± 10-3 T;
частотомер Ч3-77, частота от 0,001 до 1,680-109 Гц, интервал времени от 10-7 до 102 с, погрешность счета импульсов ± 10-8/Тсч;;
компаратор напряжений Р3003 11,111110; 1,1111110; 0,11111110 В, класс точности 0,0005; мера электрического сопротивления однозначная Р3030 100 Ом, класс точности 0,002; магазин сопротивления Р4831 от 10-2 до 106 Ом, класс точности 0,02.
Изготовитель
Фирма «Cameron», Великобритания: Головной офис в Великобритании:
«Cameron Measurement Systems» 3 Steyning Way Southern Cross Trading Estate Bognor Regis West Sussex P022 9TT England
Лист № 5 Всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
198005, г. Санкт-Петербург, Московский пр. 19
Телефон (812) 251-76-01, факс (812) 713-01-14
www.vniim.ru
Преобразователи представляют собой микропроцессорные приборы как с автономным, так и с внешним питанием. Преобразователь имеет низкое энергопотребление, которое обеспечивает его бесперебойную работу в течение 3-5 лет.
Жидкокристаллический дисплей преобразователей обеспечивает отображение на раздельных цифровых индикаторах значения текущего расхода (частоты) и объёма жидкости или газа.
Преобразователи выпускаются в нескольких модификациях, определяемых спецификой функционального назначения:
MC-II™ (базовая модель преобразователя);
MC-II™ Plus Panel (преобразователь для панельной установки);
MC-II™ Plus EXP (преобразователь повышенной взрывозащищённости);
MC-II™ Plus WP (преобразователь с повышенной защитой от климатических воздействий);
MC-II™ Plus Portable (преобразователь переносной);
MC-III™ (преобразователи различных модификаций).
Модификации преобразователей выполнены в различных корпусах, конструкции которых обеспечивают как непосредственную установку на турбинных расходомерах, так и панельный монтаж с подключением через кабель. Переносная модификация преобразователя выполнена в прочном, защищенном от внешних воздействий корпусе с откидной крышкой.
Конфигурирование преобразователей выполняется записанной в память микропроцессора программой. При этом с помощью расположенных на передней панели кнопок оператором вводятся необходимые параметры подключенного датчика, а также устанавливаются единицы индицируемых значений объема и расхода.
Сертификат соответствия № РОСС GB.HO06.B00724 выдан органом по сертифиакации «ТЕхСИ» со сроком действия до 13.11.2015 г.

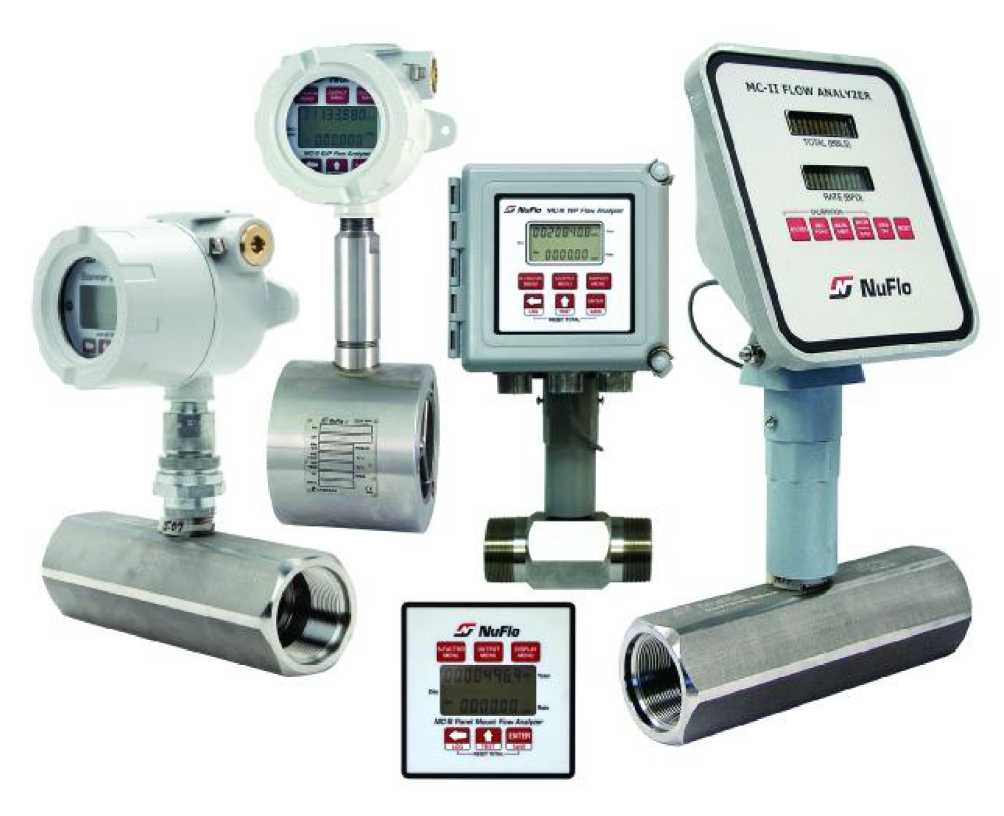

Внешний вид преобразователей представлен на рисунке 1.
-
1. Преобразователь измерительный серии МС (модификация в соответствии с заказом).
2 .Руководство по эксплуатации (на русском языке ).
3. Методика поверки МП 2211-0018 - 2008.
Параметр |
МС II™ (базовая модель) |
МС II™ Plus Panel |
MC-II™ Plus EXP |
MC-III™ EXP |
МС II™ Plus WP |
MC-II™ Plus Portable |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Диапазон частоты следования входных импульсов, Гц |
0...3500 |
15...3500 |
15...3500 |
0...3500 |
15...3500 |
15...3500 |
Пределы допускаемой относительной погрешности измерений частоты следования входных импульсов, % |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
Пределы допускаемой абсолютной погрешно- |
±25*10-5N |
±25*10-5N |
±25*10-5N |
±25*10-5N |
±25*10-5N |
±25*10-5N |
сти измерений количества N импульсов, имп. | ||||||
Диапазон силы выходного тока, мА |
4...20 |
4...20 |
4...20 |
4...20 | ||
Пределы допускаемой |
±0,05 |
±0,05 |
±0,10 |
±0,05 | ||
основной приведенной погрешности формиро- | ||||||
вания силы выходного тока, % | ||||||
Допускаемый температурный коэффициент (при формировании силы выходного тока), %/°С |
±0,005 |
±0,005 |
±0,005 |
±0,005 | ||
Количество разрядов дисплея для индикации объема |
6 |
7 |
7 |
8 |
7 |
7 |
расхода |
6 |
6 |
6 |
6 |
6 |
6 |
Напряжение питания, В от встроенной батареи |
3,6 |
3,6 |
3,6 |
3,6 |
3,6 |
3,6 |
от внешнего источника |
8...30 |
8...30 |
6...30 |
8...30 | ||
Маркировка взрывоза- |
0ExiallCT |
- |
1ExdllBT6 |
1ExdllCT6 |
- |
0ExiallCT |
щиты |
4 |
/H2 |
6 | |||
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С |
-40...60 |
-40...75 |
-40...75 |
-40...70 |
-20...75 |
-30...75 |
- влажность при 25° С, |
90, без |
90, без |
90, без |
90, без |
90, без |
90, без |
%, не более |
конденса- |
конденса- |
конденса- |
конденса- |
конденса- |
конденса- |
та |
та |
та |
та |
та |
та | |
- диапазон давления, кПа |
84...106,7 |
84.. .106,7 |
84... 106,7 |
84...106,7 |
84... 106,7 |
84... 106,7 |
Лист № 4 Всего листов 5 Масса, кг, не более 5
Габаритные размеры мм, не более 190x210x100.
Потребляемая мощность мВт, не более 100 Средний срок службы, лет 10
