Номер по Госреестру СИ: 39186-08
39186-08 Преобразователи расхода
(DPC)
Назначение средства измерений:
Преобразователи расхода DPC, далее - преобразователи, применяются совместно с преобразователями дифференциального давления и предназначены для измерений объемного расхода различных жидкостей и газов при технологических и учётных операциях.
Внешний вид.
Преобразователи расхода
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.01.2019
Номер записи - 126704
ID в реестре СИ - 349104
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных ,
Производитель
Изготовитель - Фирма "Cameron"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Статистика
Кол-во поверок - 54
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 731 дн.
Наличие аналогов СИ: Преобразователи расхода (DPC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Cameron"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39110-08 24.01.2019 |
Преобразователи измерительные, MC Фирма "Cameron" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
39111-08 24.01.2019 |
Преобразователи измерительные, Scanner Фирма "Cameron" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
39186-08 24.01.2019 |
Преобразователи расхода, DPC Фирма "Cameron" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
39187-08 24.01.2019 |
Счетчики жидкости камерные, Floco/Flotrac мод. F500, F2500, 306, 380 Фирма "Cameron" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
39188-08 13.02.2019 |
Преобразователи расхода турбинные , NuFlo/Barton Фирма "Cameron" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Преобразователи расхода (DPC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 42 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи расхода (DPC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
5147 | 5381 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5669 | 5381 |
|
ФБУ Магаданский ЦСМ Магаданская область |
5328 | 5381 |
Знак утверждения типа
Знак утверждения типананосится на первой странице эксплуатационных документов типографским способом и на преобразователь в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в документе DPC-CONE VF00092 0702 Руководство по эксплуатации "Расходомер переменного перепада давления с конической вставкой".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям расхода DPC
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
Лист № 3 Всего листов 3 ГОСТ 8.618-2006. «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа».
Техническая документация фирмы-изготовителя1.
Поверка
Поверкаосуществляется по документу МП 2550- 0086-2008 "Преобразователи расхода DPC. Методика поверки", утвержденным ГЦИ СИ "ВНИИМ им. Д.И.Менделеева" 01.09.2008 г.
Основные средства измерений, применяемые при поверке (с метрологическими характеристиками не хуже):
установки поверочные расходомерные для жидкости с диапазоном расхода от 0,034 до 4000 м3/ч с погрешностью ±0,3 % (например установка расходомерная УМР-1, диапазон расхода жидкости 10 - 360000 кг/ч, погрешность ± 0,05%);
установки поверочные расходомерные для газа с максимальным расходом 1000 м3/ч и погрешностью ±0,3 %.( например, установка поверочная газомерная ПРУВ/СГ-06/1600, максимальный расход 1600м3 /ч)
Изготовитель
Фирма «Cameron», Великобритания: Головной офис в Великобритании: «Cameron Measurement Systems» 3 Steyning Way Southern Cross Trading Estate Bognor Regis West Sussex P022 9TT EnglandИспытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 198005, г. Санкт-Петербург, Московский пр. 19 Телефон (812) 251-76-01, факс (812) 713-01-14 www.vniim.ruПринцип действия преобразователей основан на измерении дифференциального давления, образующегося в результате обтекания измеряемой средой конического тела, расположенного внутри трубопровода. Статическое давление измеряется через отвод в стенке трубы, расположенный по отношению к коническому телу выше по потоку. Отбор полного давления производится через отвод, соединенный с коническим телом. Дифференциальное давление и расход измеряемой среды определяются с помощью преобразователей измерительных типа Scanner 2000.
Преобразователи измерительные типа Scanner 2000 измеряют дифференциальное давление, преобразуют его в значения постоянного тока (4-20 мА) или цифровой сигнал в стандарте Mod- bus, а также вычисляют значения расхода измеряемой среды.
Конструктивно преобразователи состоят из цилиндрического корпуса, выполненного из стали, в котором установлено коническое тело с отверстиями для отбора давлений.
Преобразователи выпускаются с фланцевым, межфланцевым и резьбовым присоединением к трубопроводу.
Преобразователи по защищённости от воздействия окружающей среды (пыли и воды) имеют исполнение IP65 по ГОСТ 14254.
Преобразователи имеют взрывозащищенное исполнение.
Сертификат соответствия № РОСС GB.HO06.B00724 выдан органом по сертифиакации «ТЕхСИ» со сроком действия до 13.11.2015г.

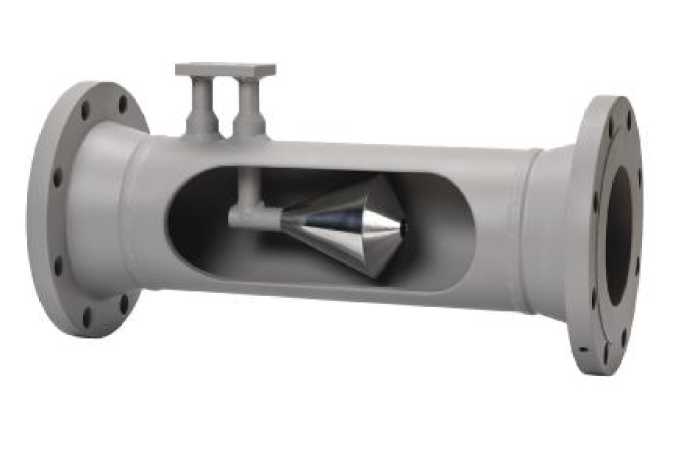

Рисунок 1 - Общий вид преобразователей
