Номер по Госреестру СИ: 39111-08
39111-08 Преобразователи измерительные
(Scanner)
Назначение средства измерений:
Преобразователи измерительные серии Scanner (далее по тексту - преобразователи Scanner) предназначены для измерения количества импульсов, температуры, преобразования входных сигналов силы и напряжения постоянного тока в пропорциональные значения расхода жидкости или газа, формирования выходного аналогового сигнала силы постоянного тока и импульсных последовательностей с заданной ценой импульса с целью регистрации и хранения значений расхода и объёма.
Программное обеспечение
Программное обеспечение (ПО) преобразователей Scanner встроенное, неперезагру-жаемое. ПО не разделенона метрологически значимую и незначимую части.
ПО реализует алгоритмы для расчета давления и температуры на основе показаний датчиков, считываемых с помощью интегрального аналого-цифрового преобразователя. Расход рассчитывается с использованием стандартных расчетов, основанных на входных данных и конфигурации поставляемой пользователю. Для вывода вычисленных значений используются импульсный и аналоговый выходы, или RS-485 порты связи.
ПО идетификационных данных не имеет.
Уровень защиты от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.

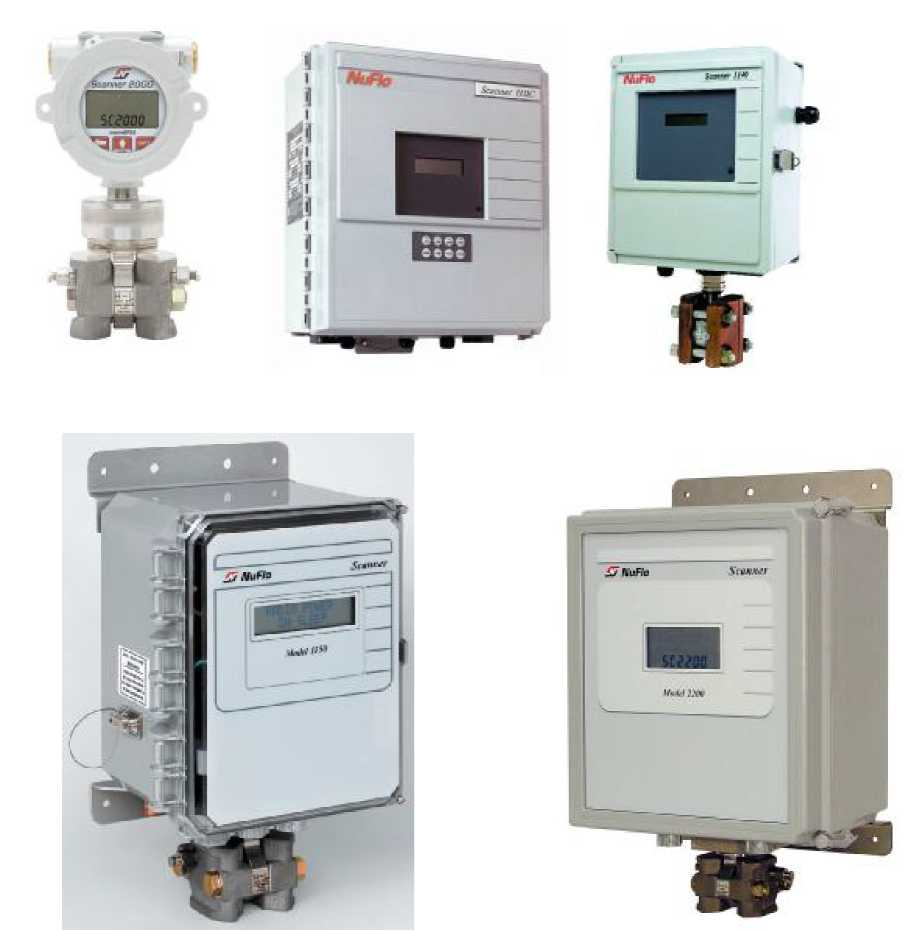

Рисунок 1 - Общий вид преобразователей Scanner
Знак утверждения типа
Знак утверждения типананосится на "Руководство по эксплуатации" типографским способом и на лицевую панель преобразователя методом плоской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в документе "Руководство по эксплуатации EFM - 2000 NF00097 0702 Регистрирующий микроконтроллер"..
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии Scanner.
-
1. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А.
-
3. ГОСТ 8.129-99 "ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
4. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
5. Техническая документация фирмы Cameron. Великобритания
Лист № 5 Всего листов 5
Поверка
Поверкаосуществляется в соответствии с документом МП 2211-0020-2008 "Преобразователи измерительные серии Scanner. Методика поверки", утвержденным ГЦИ СИ "ВНИИМ им. Д.И. Менделеева" июле 2008 г. .
Основные средства поверки:
генератор импульсов точной амплитуды Г5-75, период повторения импульсов от 0,140-6 до 9,99 с, погрешность установки периода повторения ± 10-3 T;
частотомер Ч3-77, частота от 0,001 до 1,680409 Гц, интервал времени от 10-7 до 102 с, погрешность счета импульсов ± 10-8/Тсч;;
компаратор напряжений Р3003 11,111110; 1,1111110; 0,11111110 В, класс точности 0,0005; мера электрического сопротивления однозначная Р3030 100 Ом, класс точности 0,002; магазин сопротивления Р4831 от 10-2 до 106 Ом, класс точности 0,02.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»198005, г. Санкт-Петербург, Московский пр. 19
Телефон (812) 251-76-01, факс (812) 713-01-14
www.vniim.ru
Преобразователи Scanner представляют собой микропроцессорные приборы с автономным питанием от встроенной батареи и низким энергопотреблением, которое обеспечивает его бесперебойную работу в течение одного года.
Жидкокристаллический дисплей преобразователей Scanner обеспечивает отображение на раздельных цифровых индикаторах значения текущего расхода и накапливаемого суммарного объёма жидкости или газа.
Преобразователи Scanner выпускаются в нескольких модификациях, определяемых спецификой функционального назначения:
-
- Scanner 1131 (базовая модель преобразователя Scanner);
-
- Scanner 1141 (преобразователь Scanner двухканальный);
-
- Scanner 2000 (преобразователь Scanner повышенной взрывозащищённости);
Модификации преобразователей Scanner выполнены в различных корпусах, конструкции которых обеспечивают как непосредственную установку на турбинных расходомерах, так и панельный монтаж с подключением через кабель.
Конфигурирование преобразователей Scanner выполняется записанной в память микропроцессора преобразователя программой. При этом с помощью расположенных на передней панели кнопок оператором вводятся необходимые параметры подключенного датчика, а также устанавливаются единицы индицируемых значений объема и расхода.
Сертификат соответствия № РОСС GB.HO06.B00724 выдан органом по сертифиакации «ТЕхСИ» со сроком действия до 13.11.2015г.
Общий вид преобразователей Scanner представлен на рисунке 1.
Параметр |
Scanner 1131 |
Scanner 1141 |
Scanner 2000 |
Диапазон частоты следования входных импульсов, Гц |
0...10000 |
0...8000 |
0...3500 * |
Пределы допускаемой абсолютной погрешности измерений количества N импульсов, имп. |
±25*10-5N |
±25*10-5N |
±25*10-5N * |
Диапазон входного напряжения постоянного тока. В |
1...5 |
1...12 |
- |
Пределы допускаемой основной приведенной погрешности преобразования входного напряжения постоянного тока. % |
±0,03 |
±0,05 | |
Допускаемый температурный коэффициент (при преобразовании входного напряжения постоянного тока), % °С |
±0,0025 |
±0,0030 | |
Диапазон силы входного постоянного тока. мА |
4...20 |
4...20 |
- |
Пределы допускаемой основной приведенной погрешности преобразования силы входного постоянного тока. % |
±0,045 |
±0,050 | |
Допускаемый температурный коэффициент (при преобразовании силы входного постоянного тока), %/°С |
±0,0030 |
±0,0030 | |
Диапазон измерения температуры. °С |
-45...120 |
-45...120 |
-40...150 |
Пределы допускаемой основной абсолютной погрешности измерений температуры. °С |
±0,20 |
±0,25 |
±0,20 |
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры (в рабочем диапазоне температур), °С |
±0,65 |
±1,00 |
±0,30 |
Диапазон формирования силы выходного постоянного тока. мА |
4...20 |
4...20 |
4...20 * |
Пределы допускаемой приведенной погрешности формирования силы выходного постоянного тока, % |
±0,1 |
±0,1 |
±0,1 |
Количество разрядов дисплея |
4 строки х 20 символов 8 строк х 20 сим волов |
2 строки х 16 символов |
верхняя строка 8 символов нижняя строка 6 символов |
Напряжение питания, В - от встроенного источника |
12 |
12 |
7,2 |
- от внешнего источника |
12...35 |
6...28 |
6...30 |
Маркировка взрывозащиты |
ЕхпА11ТЗ |
ЕхпА11ТЗ |
lExdlICT6 |
