Номер по Госреестру СИ: 38704-08
38704-08 Преобразователи расхода
(8070)
Назначение средства измерений:
Преобразователи расхода модели 8070 предназначены для непрерывного измерения расхода вязких сред, таких, как клей, мед, промышленные масла.

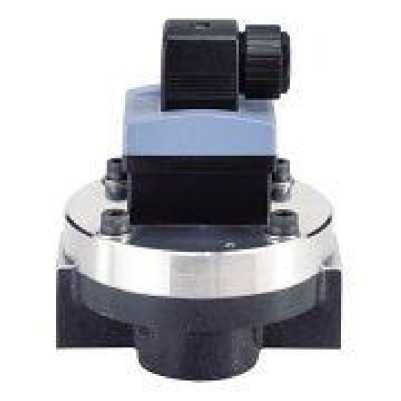

Внешний вид.
Преобразователи расхода
Рисунок № 1

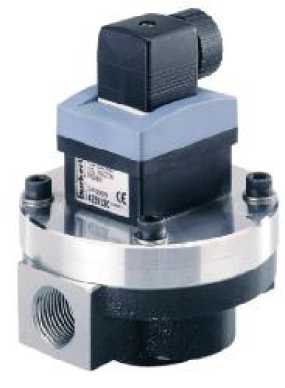

Внешний вид.
Преобразователи расхода
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на преобразователи расхода методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Преобразователи расхода 8070. Руководство по эксплуатации ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям расхода модели 8070
-
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2.ГОСТ 25668-83 «Расходомеры. Основные параметры».
-
3.ГОСТ12.2.003-91 «ССБТ. Оборудование производственное. Общие требования безопасности»
-
4.Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 38704-08 «Инструкция. ГСИ. Преобразователи расхода модели 8070 фирмы «Burkert Contromatic S.A.S», Франция. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 08.02.2008 г.
Основное поверочное оборудование:
- установка поверочная для поверки методом измерения массы с погрешностью не бо -лее ± 0,1%.
Изготовитель
Фирма «Burkert Contromatic S.A.S.», Франция,
BP 21, F-67220, Triembach Au Val, France
Te л . +33 (0) 3 88 58 91 00
Факс +33 (0) 3 88 57 09 61
Испытательный центр
ГЦИ СИ ФГУП «ВНИИР»
420088, г. Казань, ул. 2-я Азинская, д. 7А
www.vniir5.ru, vniir_5@mail.ru
Преобразователи расхода модели 8070 по принципу действия относятся к камерным расходомерам. Жидкость поступает в измерительную камеру и приводит в движение овальные шестерни. Овальные шестерни насажены на две параллельно расположенные оси. Одна из шестерен имеет трубку, посредством которой движение шестерни передается на передаточный и счетный механизм. В счетном механизме имеется магнитная муфта, вращение которой с помощью датчика Холла электронного модуля SE30 преобразуется в частотный сигнал. Частотный сигнал может быть подан на трансмиттер 8025 или другие электронные устройства, имеющие импульсный (частотный) или токовый (4 - 20 мА) входы.
Преобразователь расхода модели 8070 состоит из:
-
- фитинга S070;
-
- электронного модуля SE30.
Фотографии общего вида
Диаметр условного прохода, Ду, мм |
от 15 до 100 |
Диапазон измерений, м3/ч - вязкость > 5 мПа • с (сП) |
от 0,06 до 72 |
- вязкость < 5 мПа • с (сП) |
от 0,18 до 37 |
Пределы допускаемой относительной погрешности преобразователя, % |
± 0,5 |
Температура измеряемой среды, ° С |
от 0 до 100 |
Вязкость измеряемой среды, не более, Па • с (сП) |
1 (1000) |
Давление измеряемой среды, МПа Ду 15, 25 |
5,5 |
Ду 40, 50 |
1,8 |
Ду 80 |
1,2 |
Ду 100 |
1,0 |
Выходной сигнал - частотный, Гц |
от 0 до 300 |
- токовый, мА |
от 4 до 20 |
Напряжение питания, В |
от 12 до 36 |
Класс защиты |
IP65 |
Условия эксплуатации: температура окружающего воздуха, ° С |
от 0 до 60 |
относительная влажность, не более, % |
80 |
