Номер по Госреестру СИ: 43728-10
43728-10 Расходомеры
(8055)
Назначение средства измерений:
Расходомеры модели 8055 (далее - расходомеры) предназначены для непрерывного измерения расхода и объема жидкостей с электропроводностью не менее 5 мкС/см.
Внешний вид.
Расходомеры

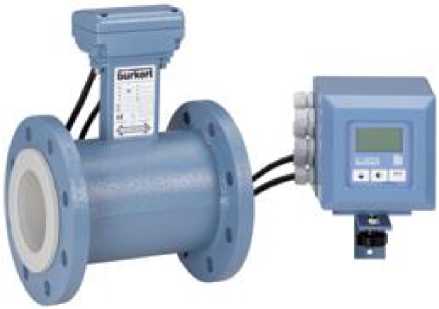

Рисунок № 1
Внешний вид.
Расходомеры

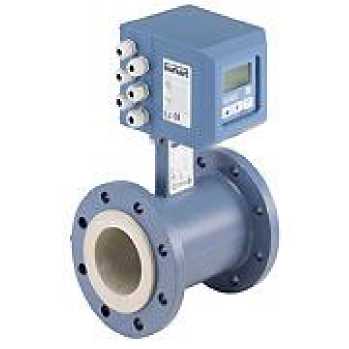

Рисунок № 2
Знак утверждения типа
Знак утверждения типана расходомеры методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Расходомеры модели 8055. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам модели 8055
Поверка
Поверкаосуществляется по документу МП 43728-10 «Инструкция. ГСИ. Расходомеры модели 8055 фирмы «Burkert Contromatic SAS», Франция. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» в августе 2009 г.
Основное поверочное оборудование:
- установка поверочная с диапазоном расхода от 0,005 до 700 м1 2 3/ч, с погрешностью не более ±0,06 %.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А,
Тел./факс: (843) 272-70-62 / 272-00-32
E-mail: office@vniir.org
Принцип работы расходомеров основан на законе индукции Фарадея и уравнении Максвелла, описывающем электрическое поле, величина которого зависит от индукции и скорости движения вещества в магнитном поле.
Обмотки катушки создают магнитное поле, через которое движется измеряемая среда. Возникающая при этом разность потенциалов снимается электродами. Полученный сигнал поступает для последующей обработки на микропроцессорный электронный блок. Обработанные данные выводятся на жидкокристаллический дисплей.
Расходомеры модели 8055 относятся к электромагнитным расходомерам с полнопроходным сечением, у которых оба электрода не выступают во внутреннюю полость проточной части преобразователя.
Расходомеры модели 8055 состоят из преобразователя расхода, электронного модуля SE55 и сенсора S051, S054, S055 или S056.
Рисунок 1- Внешний вид расходомеров модели 8055
Таблица 1
Диаметр условного прохода, Ду, мм |
от 3 до 2000 |
Диапазон измерений, м3/час |
от 0 до 113000 |
Пределы допускаемой относительной погрешности расходомера, % |
± 0,2 |
Температура измеряемой среды, °С |
от -20 до +150 |
Давление измеряемой среды, МПа |
1,0; 1,6; 2,5; 4,0; 6,4 |
Электропроводность измеряемой среды, не менее, мкС/см |
5 |
Выходной сигнал
|
4 - 20 1250 (12500) 4 выхода (4В/=100 мА) 2 реле (250 В/~ 2A) RS 232/485 |
Напряжение питания, В
|
90-265, 18-45 18-45, 10-35 |
Класс защиты |
IP68, IP67 |
Условия эксплуатации:
|
от -20 до +60 80 |
Г абаритные размеры, электронного модуля, не более, мм |
145 х 110 х 130 |
Габаритные размеры преобразователя расхода в зависимости от диаметра условного прохода (ДУ)
Таблица 2
Диаметр условного прохода (ДУ), мм |
Габаритные размеры преобразователя расхода, не более, мм |
3; 6; 10; 15; 20 |
200х76х170 |
25 |
200х115х185 |
32 |
200х140х203 |
40 |
200х150х213 |
50 |
200х165х228 |
65 |
200х185х248 |
80 |
200х200х263 |
100 |
250х220х283 |
125 |
250х250х313 |
150 |
300х285х344 |
200 |
350х340х399 |
250 |
450х395х454 |
300 |
500х445х504 |
Продолжение таблицы 2
350 |
550x505x564 |
400 |
600x565x620 |
450 |
600x615x670 |
500 |
600x670x725 |
600 |
600x780x830 |
700 |
700x895x945 |
800 |
800x1015x1058 |
900 |
900x1115x1158 |
1000 |
1000x1230x1269 |
1200 |
1200x1455x1490 |
