Номер по Госреестру СИ: 38393-08
38393-08 Рефлектометры
(IRG 2000 и IRG 3000)
Назначение средства измерений:
Рефлектометры IRG 2000 и IRG 3000 (далее - рефлектометры) предназначены для измерения интервалов времени между импульсами, распространяющимися по кабелю.
Внешний вид.
Рефлектометры
Рисунок № 1
Внешний вид.
Рефлектометры
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.08.2018
Номер записи - 125727
ID в реестре СИ - 348127
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, модификация IRG 3000, модификация IRG 2000, мод, IRG 3000, IRG3000, IRG-3000, IRG 3000, IRG 2000 и IRG 3000, IRG 2000,
Производитель
Изготовитель - Фирма "BAUR Pruf- und Messtechnik GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 69
Выдано извещений - 0
Кол-во периодических поверок - 45
Кол-во средств измерений - 13
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Рефлектометры (IRG 2000 и IRG 3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "BAUR Pruf- und Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38338-08 16.08.2018 |
Определители мест частичных разрядов, PD и PD Portable Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38339-08 16.08.2018 |
Генераторы высоковольтные инфранизкочастотные, Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG80 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38340-08 16.08.2018 |
Установки контрольно-измерительные, PGK Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38341-08 01.08.2013 |
Измерители тангенса угла потерь и удельного сопротивления диэлектрика, DTL Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38342-08 16.08.2018 |
Измерители электрической прочности жидкостей, DPA75 и DTA100E Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
3 года |
|
38343-08 01.08.2013 |
Генераторы импульсов , STG 600 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38344-08 16.08.2018 |
Генераторы импульсов высоковольтные, SSG Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38345-08 16.08.2018 |
Мосты постоянного тока, Shirlа и DMB5 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38393-08 16.08.2018 |
Рефлектометры, IRG 2000 и IRG 3000 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
41728-09 01.11.2014 |
Генераторы импульсов высоковольтные, SSG 3000 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
44924-10 01.08.2015 |
Генераторы высоковольтные инфранизкочастотные, Frida TD Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
45244-10 01.08.2015 |
Измерители тангенса угла потерь и удельного сопротивления диэлектрика, DTL C Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Рефлектометры (IRG 2000 и IRG 3000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 2 | 0 | 4 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 1 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 2 | 0 | 4 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 10 | 0 | 9 | 0 | 4 | 0 | 4 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Рефлектометры (IRG 2000 и IRG 3000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
3899 | 6133 |
|
ФБУ Красноярский ЦСМ Красноярский край |
9896 | 6133 |
|
ФБУ Курский ЦСМ Курская область |
2576 | 6133 |
|
ФБУ Курский ЦСМ Курская область |
2972 | 6133 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2738 | 6133 |
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рефлектометрам IRG 2000 и IRG 3000
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы «BAUR Pruf- und Messtechnik GmbH», Австрия.
Поверка
Поверкаосуществляется по документу МП 38393-08 «Рефлектометры IRG 2000 и IRG 3000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 28.04.2008 г.
Средства поверки: осциллограф-мультиметр (скопметр) Fluke 192B (Госреестр № 27908-05); генератор сигналов специальной формы ГСС-10 (Госреестр № 30405-05).
Изготовитель
Фирма «BAUR Pruf- und Messtechnik GmbH», Австрия.
Адрес: А-6832, Sulz/Austria, Raiffeisenstrasse 8.
Тел.: +43 55 22 49 41 0 Факс: +43 55 22 49 41 3
Web-сайт: http://www.baur.at
Заявитель
ООО «БАУР Инжиниринг», г. Москва.
Адрес: 125047, г. Москва, ул. 3-я Тверская-Ямская, д. 44, офис 1.
Тел./Факс: 8 (499) 251 93 92
Web-сайт: http://www.baur-engineering.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия рефлектометров IRG 2000 и IRG 3000 - измерение интервалов времени между импульсами, отраженными от дефекта кабеля, которые по известной скорости распространения импульса в кабеле пересчитываются в расстояния.
Основная область применения рефлектометров: определение расстояний от начала кабеля до места его повреждения в кабельных линиях всех типов.
Для работы могут использоваться импульсы внутренних и внешних источников импульсов, например генераторов импульсов высоковольтных серии SSG. Измерения производятся курсорами по осциллограмме импульсов, поступающих на вход рефлектометра с кабеля.
Рефлектометры содержат генераторы импульсов, приемники импульсов, осциллографические устройства, встроенные вычислительные устройства - микропроцессор для IRG 2000 и персональный компьютер для IRG 3000, управляющие генератором импульсов, осциллографическим устройством и выполняющим необходимые вычисления, источники питания.
Особенностями рефлектометров являются управление через интерфейс с простым меню, возможность полностью автоматизированных измерений, масштабирование измеряемых параметров и автоматический выбор положения курсоров. Рефлектометры могут использоваться самостоятельно и в составе интегрированных систем поиска мест повреждений.
Рефлектометры IRG 2000 и IRG 3000 реализуют следующие методы измерений:
-
- рефрактометрический метод (TDR);
-
- метод вторичного импульса (SIM);
-
- метод вторичного импульса с дополнительной стабилизацией дуги (SIM DC);
-
- мультиплексированный импульсный метод (SIM-MIM);
-
- дифференциальный метод вторичного импульса;
-
- импульсный токовый метод (ICM);
-
- метод отраженной волны напряжения.
Рефлектометры IRG 2000 и IRG 3000 в сетях напряжением до 400 В могут использоваться без снятия напряжения с кабеля.
Компактный однофазный рефлектометр IRG 2000 предназначен для локации повреждений в кабельных линиях до и выше 1000 В. Параметры для выполнения выбранного измерения устанавливаются запрограммированной последовательностью операций автоматически. Возможна также ручная установка параметров измерений. Управление рефлектометром осуществляется через систему меню одной поворотной ручкой и функциональными кнопками.
Цветной ЖК-дисплей позволяет одновременно просматривать три записанные рефлектограммы. Рефлектограмма и все относящиеся к измерению данные могут быть выведены посредством интерфейса RS-232 на подсоединенный к ПК принтер.
Конструктивно рефлектометр IRG 2000 выполнен в переносном малогабаритном брызго- и пылезащищенном корпусе. На лицевой панели расположены цветной графический жидкокристаллический дисплей и все органы управления, на верхней - все сигнальные разъёмы.
Питание рефлектометра IRG 2000 возможно от сети и встроенных аккумуляторов.
Компьютеризированный рефлектометр IRG 3000 является базовым устройством фирмы Baur для всех систем поиска неисправностей кабелей рефлектометрическими методами в однофазных и трёхфазных кабельных сетях, работающих в ручном и автоматическом режимах.
На ЖК-дисплее могут одновременно отображаться до трех рефлектограмм, полученных различными методами.
Работа рефлектометра IRG 3000 полностью автоматизирована встроенным персональным компьютером. Для всех методов измерения предусматривается автоматический режим работы с использованием предварительно заданных параметров. После активации автоматического режима на экране отображается обработанная рефлектограмма с полным анализом трассы кабеля.
Возможна ручная установка параметров измерений. Рефлектограмма и все относящиеся к измерению данные могут быть сохранены на жёстком диске персонального компьютера. Предусмотрена функция «Report» (отчёт) для вывода на печать рефлектограмм и данных измерений.
Конструктивно рефлектометр IRG 3000 выполнен в прямоугольном металлическом корпусе, в вариантах отдельного прибора и сменного блока, устанавливаемого в 19-дюймовую аппаратную стойку мобильной лаборатории на базе автофургона.
На передней панели расположены дисплей, сигнальные лампы включения и жесткого диска, выключатель и приёмный лоток дисковода, разъём USB.
На задней панели IRG 3000 установлены: два разъёма питания, два разъёма интерфейсов RS-232, разъём подключения принтера LPT, USB-разъём видеосигнала, разъём звуковых каналов, панели съёмных плат графической и IRC-плата, световой индикатор рабочего состояния, кнопка возвращения в исходное состояние, клемма заземления.
IRG 3000 может использоваться с внешним дисплеем.
Питание рефлектометра IRG 3000 - от сети переменного тока.
Сообщения интерфейса могут воспроизводиться на немецком, английском, французском, испанском, португальском, голландском, польском, итальянском и, по заказу, на других языках.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
MENU
CURSOR
НЯСТЮ*
COMPARE
IRG2000
b v nr»j knc*>
Zwnl
5ah AUTOtfQ
41 «“Й

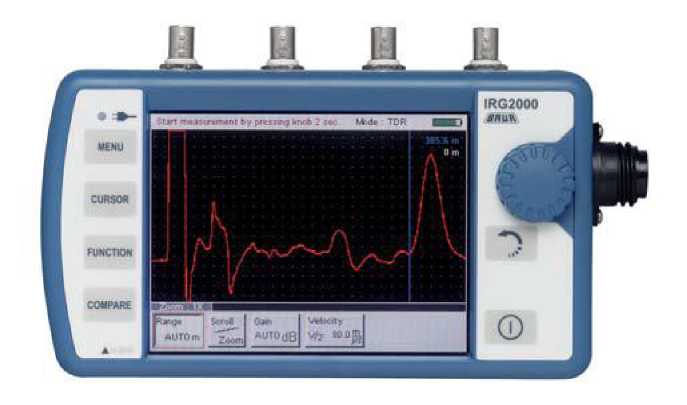

Рефлектометр IRG 2000

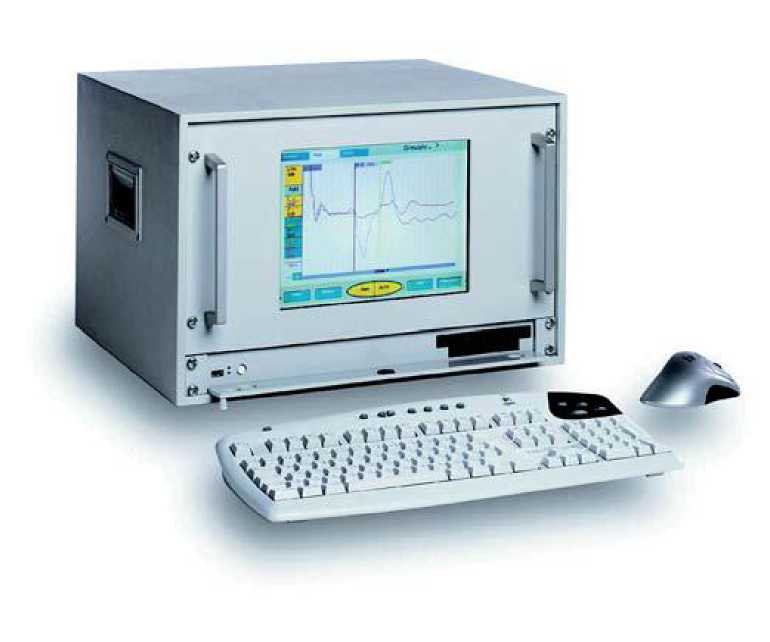

Рефлектометр IRG 3000
Стандартная комплектность IRG 2000: рефлектометр IRG 2000, шнур питания, провод заземления, руководство по эксплуатации, методика поверки.
Стандартная комплектность IRG 3000: рефлектометр IRG 3000, шнур питания, провод заземления, вилка-перемычка (гнездо для подключения внешнего аварийного выключателя), руководство по эксплуатации, методика поверки.
Опции IRG 3000: встроенный мегомметр - автоматическое измерение трёх фаз, программное обеспечение для управления системой PHG, программное обеспечение для управления системой диагностики на инфранизких частотах, включая подсистему измерения тангенса угла потерь и подсистему измерения уровня частичных разрядов.
Таблица 1 -
|
Характеристики |
Модификация | |
|
IRG 2000 |
IRG 3000 | |
|
Диапазон напряжений импульсов на выходе, В |
от 10 до 60 |
от 20 до 160 |
|
Длительность зондирующих импульсов |
от 40 нс до 10 мкс |
от 20 нс до 1,3 мс |
|
Выходное сопротивление, Ом |
от 10 до 250 регулируемое |
от 12 до 2000 регулируемое |
|
Коэффициент передачи входного устройства, дБ |
от 0 до + 60 |
от - 10 до + 60 |
|
Диапазон измерений временных интервалов АТ, мкс, (при скорости распространения импульса по кабелю V=80 м/мкс); соответствующий диапазон измерений расстояний L, км |
от 0 до 1625 от 0 до 65 |
от 0 до 82500 от 0 до 3300 |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов АТ в рабочих условиях, мкс Пределы допускаемой абсолютной погрешности измерений расстояний L в рабочих условиях, м |
± (0,002АТ + 0,005) ± (0,002L + 0,4) |
± (0,001АТ +0,005) ± (0,001L + 0,1) |
|
Диапазон скоростей распространения импульса по кабелю V, м/мкс |
от 50 до 150 | |
|
Характеристики |
Модификация | |
|
IRG 2000 |
IRG 3000 | |
|
Объем памяти рефлектограмм |
100 |
Не менее 100 000 |
|
Дисплей |
Цветной TFT 121x92 мм |
Цветной TFT 15'' |
|
Сеть питания, напряжение/частота |
От 207 до 253 В/От 45 до 60 Гц | |
|
Батарея питания |
7 аккумуляторов 1,25 В емкостью 2,2 А^ч |
- |
|
Электрическая прочность по входному напряжению переменного тока, В |
400 (50 - 60 Гц) | |
|
Изоляция между выводами (кроме входа и выхода) и корпусом в рабочих условиях: Электрическая прочность (50 Гц, 1 мин.), В Сопротивление изоляции не менее, МОм |
1500 5 | |
|
Г абаритные размеры, мм |
220x130x75 |
483x365x174 |
|
Масса, кг |
1,1 |
12 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % атмосферное давление, кПа |
от минус 20 до плюс 50 до 90 без конденсации от 86,7 до 106,7 | |
|
Устойчивость к условиям транспортирования |
гр. «3» ГОСТ 22261-94 с расширенными параметрами по температуре от минус 35 до плюс 60 оС и относительной влажности до 95% при 30 оС | |
