Номер по Госреестру СИ: 38340-08
38340-08 Установки контрольно-измерительные
(PGK)
Назначение средства измерений:
Установки контрольно-измерительные серии PGK (далее - установки) модификаций PGK 25, PGK 50, PGK 80, PGK 70HB, PGK 70/2,5НВ, PGK 110HB, PGK 110/5HB, PGK 150HB, PGK 150/5HB и PGK 260HB предназначены для проверки электрической прочности и измерения тока утечки высоковольтной изоляции на постоянном и переменном токе.

Внешний вид.

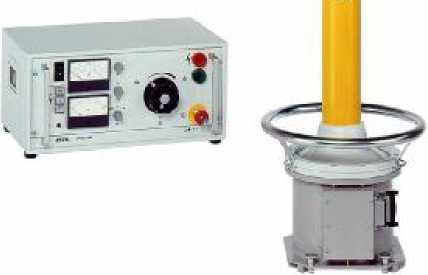

Установки контрольно-измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель блока управления и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам контрольно-измерительным серии PGK1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы «BAUR Pruf- und Messtechnik GmbH», Австрия.
Изготовитель
Фирма «BAUR Pruf- und Messtechnik GmbH», Австрия.Адрес: А-6832, Sulz/Austria, Raiffeisenstrasse 8.
Тел.: +43 55 22 49 41 0 Факс: +43 55 22 49 41 3
Web-сайт: http://www.baur.at
Заявитель
ООО «БАУР Инжиниринг», г. Москва.Адрес: 125047, г. Москва, ул. 3-я Тверская-Ямская, д. 44, офис 1.
Тел./Факс: 8 (499) 251 93 92
Web-сайт: http://www.baur-engineering.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия установок основан на формировании высокого напряжения переменного или постоянного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется. При приложении высокого напряжения к испытываемой изоляции измеряется ток утечки.
Основная область применения установок: проверка изоляции силовых кабелей в местах их эксплуатации.
Портативные высоковольтные установки PGK 25, PGK 50 и PGK 80 формируют только напряжения постоянного тока отрицательной полярности и предназначается для испытаний кабелей с бумажно-масляной изоляцией в условиях эксплуатации в высоковольтных сетях.
Выходное напряжение имеет основную и тонкую ручную регулировку. Высокое напряжение постоянного тока формируется высоковольтным трансформатором и умножителем напряжения. Измерение напряжения и выходного тока производится аналоговыми стрелочными приборами. Предусмотрено подключение графопостроителя для записи силы тока. Встроенный таймер позволяет устанавливать время проведения испытания от 0 до 30 минут. После завершения испытания автоматически активируется встроенное разрядное устройство.
Установки имеют защиту от перенапряжений при переходных процессах
Установки PGK 25, PGK 50 и PGK 80 скомпонованы в едином переносном футляре с ручками и ремнем, имеют безопасный штепсельный разъем, аварийный выключатель, сигнальные лампочки. Все органы управления, измерительные приборы и разъёмы размещены на лицевой панели. Питание - от сети переменного тока. Установка PGK 25 имеет также встроенную батарею питания, что позволяет проводить испытания без подключения к сети питания.
Установки модификаций PGK 70HB, PGK 70/2,5HB, PGK 110HB, PGK 110/5HB, PGK 150HB, PGK 150/5HB и PGK 260HB формирует регулируемые испытательные напряжения постоянного тока положительной и отрицательной полярности, а также напряжение переменного тока с частотой сети питания.
Высокое напряжение переменного тока формируется высоковольтным трансформатором, подключенным на выходе регулируемого автотрансформатора, которым устанавливается величина выходного напряжения. В режиме постоянного тока к выходу высоковольтного трансформатора подключен однополупериодный выпрямитель. Полярность выходного напряжения может быть изменена поворотом однополупериодного выпрямителя. Емкость испытуемого объекта исполняет роль сглаживающего конденсатора. В режиме переменного тока в высоковольтной цепи вместо выпрямителя может быть подключен демпирующий резистор (опция PGK 260HB).
В зависимости от нагрузки испытуемого объекта и модели, установки PGK HB работают в непрерывном и кратковременном режиме.
В непрерывном режиме работы , начиная с холостого хода и до нагрузки отключения , установки работают на нагрузку непрерывно.
В кратковременном режиме работы от нагрузки отключения до короткого замыкания установка для снижения тепловой нагрузки включает в первичную цепь высоковольтного трансформатора токоограничивающие лампы. Кроме того, для предотвращения перегрузки, выключатель токовой защиты с тепловыми и магнитными элементами, производит отключение по прошествии определенного времени. Время до отключения зависит от нагрузки и может составлять от нескольких секунд (при коротком замыкании) до нескольких часов (при максимальной нагрузке).
Установки имеют высокую эксплуатационную безопасность, защиту от короткого замыкания внутренним ограничением тока и тепловой выключатель.
Выходные напряжения и токи измеряются аналоговыми стрелочными приборами. В режиме постоянного тока миллиамперметр показывает среднеарифметическое значение выходного тока, киловольтметр - пиковое значение выходного напряжения. Если собственная емкость испытуемого объекта очень низкая, ток утечки испытуемого объекта может вызвать повышенные пульсации, и среднеарифметическое значение испытательного напряжения может существенно отличаться от отображаемой величины. В режиме переменного тока миллиамперметр и киловольтметр измеряют выпрямленные, а отображают среднеквадратические значения синусоидальных сигналов.
Конструктивно установки состоят из двух блоков:
управления с органами индикации, управления, источником питания и защитными устройствами;
высоковольтного, представляющий собой маслонаполненный корпус с высоковольтным трансформатором, однополупериодным выпрямителем и демпфирующим резистором.
Рабочий блок выполнен в корпусе для установки в 19-дюймовую аппаратную стойку и имеет на лицевой панели органы управления, приборы измерения выходных напряжения и тока, элементы обеспечения эксплуатационной безопасности, разъёмы и гнезда.
В приборах PGK 70-2,5HB, PGK 110HB, PGK 150HB и PGK 260 HB применяется кожух для защиты от коронных разрядов в виде маслорасширительного бака. Высоковольтные блоки установок модификации PGK HB оборудованы кольцом, выравнивающим распределение потенциала.
Питание установок - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Л»
Установка контрольно-измерительная PGK 150HB
Стандартная комплектность установок PGK 25, PGK 50, PGK 80: установка, экранированные высоковольтные кабели с соединительными зажимами, шнур питания, заземляющий провод, провод «измерительного» заземления, ремень для переноски, транспортировочный кейс с ручками, складными ножками и кабельным отсеком, руководство по эксплуатации, методика поверки.
Стандартная комплектность установок PGK 70HB, PGK 70/2,5HB, PGK 110HB, PGK1 10/5HB, PGK 150HB, PGK 150/5HB и PGK 260HB: установка из двух блоков, сетевой кабель, кабель, соединяющий блоки управления и высоковольтный, высоковольтный провод с зажимом типа "крокодил", заземляющий провод, разрядная пластина, ключ для замены резисторной/выпрямительной панелей, резисторная панель для режима работы от сети переменного тока, панель выпрямления (встроенная), руководство по эксплуатации, методика поверки.
Таблица 1 -
Характеристики |
Модификация | |||||||||
PGK 25 |
PGK 50 |
PGK 80 |
PGK 70HB |
PGK 70/2,5HB |
PGK 110HB |
PGK 110/5HB |
PGK 150HB |
PGK 150/5HB |
PGK 260HB | |
Максимальное выходное напряжение, кВ переменного тока постоянного тока |
25 |
50 |
80 |
55 70 |
55 70 |
80 110 |
80 100 |
110 150 |
110 150 |
190 260 |
Диапазоны измерения напряжений, кВ |
0 - 5 0 - 25 |
0 - 10 0 - 50 |
0 - 16 0 - 80 |
0 - 55 0 - 78 |
0 - 55 0 - 78 |
0 - 78 0 - 110 |
0 - 78 0 - 110 |
0 - 110 0 - 150 |
0 - 110 0 - 150 |
0 - 190 0 - 260 |
Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % |
± 2,5 | |||||||||
Максимальная сила выходного тока не менее, мА переменного тока постоянного тока |
1 |
2 |
0,8 |
7 3 |
50 20 |
14 5 |
66 22 |
9 4 |
50 18 |
9 4 |
Ток короткого замыкания не более, мА переменного тока постоянного тока |
2 |
25 |
20 |
20 12 |
117 84 |
30 7 |
137 104 |
23 20 |
108 77 |
20 20 |
Диапазоны измерений силы тока (тока утечки), мА |
0 - 0,001 0 - 0,01 0 - 0,1 0 - 1 0 - 10 |
0 - 0,001; 0 - 0,01; 0 - 0,1; 0 - 1; 0 - 10; 0 - 100 |
0 - 0,001; 0 - 0,01; 0 - 0,1; 0 - 1; 0 - 10; 0 - 100 |
0,2 - 2; 2 - 20; 0,4 - 4; 4 - 40 |
1 - 10; 10 - 100; 1,11 - 11,1 11,1 - 111 |
0,2 - 2; 2 - 20; 0,4 - 4; 4 - 40 |
1 - 10; 10 - 100; 1,11 - 11,1 11,1 - 111 |
0,2 - 2; 2 - 20; 0,4 - 4; 4 - 40 |
1 - 10; 10 - 100; 1,11 - 11,1 11,1 - 111 |
0,2 - 2; 2 - 20; 0,4 - 4; 4 - 40 |
Пределы допускаемой приведенной погрешности измерения силы постоянного и переменного тока в рабочих условиях, % |
± 2,5 |
Таблица 2 - Общие технические характеристики
Характеристики |
Модификация | |||||||||
PGK 25 |
PGK 50 |
PGK 80 |
PGK 70HB |
PGK 70/2,5HB |
PGK 110HB |
PGK 110/5HB |
PGK 150HB |
PGK 150/5HB |
PGK 260HB | |
Напряжение/частота сети |
От 198 до 242 В/От 45 до 60 Гц | |||||||||
Потребляемая мощность не более, В^А. нормальная работа |
640 |
3200 |
1380 |
5750 |
1380 |
5750 |
2600 | |||
режим КЗ |
1200 |
1600 |
1400 |
1200 |
6500 |
2650 |
11700 |
2650 |
11700 |
5000 |
Габаритные размеры блока управления, мм | ||||||||||
ширина |
415 |
415 |
495 |
502 |
502 |
502 |
502 |
502 |
502 |
502 |
высота |
140 |
140 |
460 |
241 |
241 |
241 |
580 |
241 |
580 |
241 |
глубина |
360 |
360 |
285 |
290 |
290 |
290 |
480 |
290 |
480 |
290 |
Габаритные размеры высоковольтного блока (высота/диаметр), мм |
810/385 |
1130/455 |
1130/640 |
1320/640 |
1450/455 |
1530/640 |
2050/1270 | |||
Масса блока управления, кг |
16,5 |
16,5 |
25 |
13,5 |
22 |
17 |
51 |
17 |
51 |
19 |
Масса высоковольтного блока, | ||||||||||
кг |
- |
- |
- |
26 |
93 |
75 |
162 |
83 |
180 |
280 |
Изоляция между выводами (кроме высоковольтных) и корпусом Электрическая прочность | ||||||||||
(50 Гц, 1 мин.), В |
1500 | |||||||||
Сопротивление изоляции не | ||||||||||
менее, МОм |
5 |
Таблица 3 - Условия эксплуатации
Характеристики |
Значение |
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % атмосферное давление, кПа |
От 0 до плюс 45 До 90 без конденсации От 86,7 до 106,7 |
Устойчивость к условиям транспортирования |
гр. «3» ГОСТ 22261-94 с расширенными параметрами по температуре от минус 20 до плюс 60 оС и относительной влажности до 95% при 30 оС |
