Номер по Госреестру СИ: 38345-08
38345-08 Мосты постоянного тока
(Shirlа и DMB5)
Назначение средства измерений:
Мосты постоянного тока ShirU и DMB5 (далее - мосты) предназначены для измерения на постоянном токе отношения двух сопротивлений.
Внешний вид.

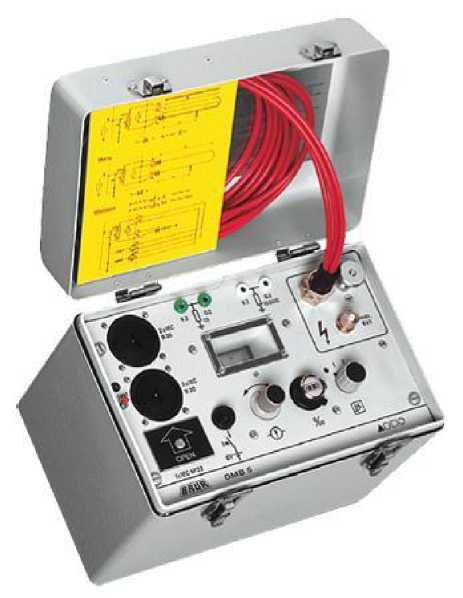

Мосты постоянного тока
Рисунок № 1
Внешний вид.

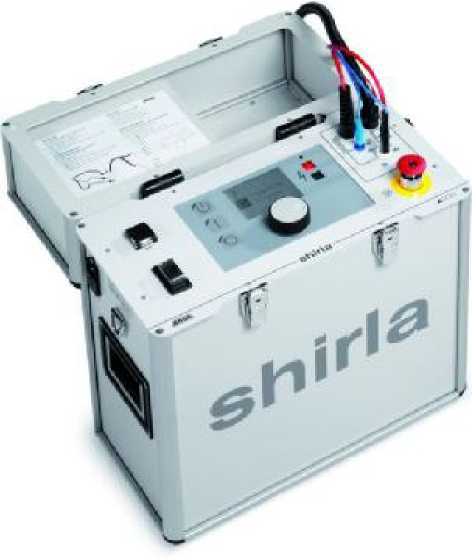

Мосты постоянного тока
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мостам постоянного тока Shirla и DMB5-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 7165-93 «Мосты постоянного тока для измерения сопротивления».
-
3. Техническая документация фирмы «BAUR Pruf- und Messtechnik GmbH», Австрия.
Поверка
Поверкаосуществляется по документу МП 38345-08 «Мосты постоянного тока Shirk и DMB5. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 28.04.2008 г.
Средства поверки: делитель напряжения ДН-50э (Госреестр № 26544-08); вольтметр универсальный В7-54/2 (Госреестр № 15250-12); магазин сопротивлений МСР-63 (Госреестр № 2042-65); секундомер электронный цифровой СЭЦ-10000 (Госреестр № 11152-87); осциллограф-мультиметр (скопметр) Fluke 192B (Госреестр № 27908-05).
Изготовитель
Фирма «BAUR Pruf- und Messtechnik GmbH», Австрия.Адрес: А-6832, Sulz/Austria, Raiffeisenstrasse 8.
Тел.: +43 55 22 49 41 0 Факс: +43 55 22 49 41 3
Web-сайт: http://www.baur.at
Заявитель
ООО «БАУР Инжиниринг», г. Москва.Адрес: 125047, г. Москва, ул. 3-я Тверская-Ямская, д. 44, офис 1.
Тел./Факс: 8 (499) 251 93 92
Web-сайт: http://www.baur-engineering.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Мост постоянного тока DMB5 определяет отношения двух сопротивлений при работе по схемам Уитстона, Глайзера и Мюррея.
Мост DMB5 содержит мостовую схему постоянного тока с ручной балансировкой, индикатор баланса, содержащий высокочувствительный измерительный усилитель постоянного тока с МДМ стабилизацией нуля и гальванометр, LC-фильтр нижних частот для уменьшения влияния на результаты измерений переходных процессов и помех от сети, встроенный искровой разрядник для защиты моста от перенапряжений.
Независимость результатов измерений от сопротивлений соединительных кабелей и переходных сопротивлений получена подключением объекта измерений по четырёхпроводной схеме.
Предусмотрена возможность питания измерительной схемы от внешнего высоковольтного источника напряжением до 6 кВ.
Конструктивно мост выполнен в прочном корпусе из листовой стали с откидной крышкой, что позволяют работать в полевых условиях. Все органы управления, индикатор баланса, гнезда подключения внешних устройств и крышки батарейных отсеков находятся на верхней панели. Измерительные цепи подключаются высоковольтными кабелями через разъём на передней панели. На внутренней стороне крышки прибора отображены коммутационная схема и формулы для мостовых измерений по Мюррею и Уитстону. Питание моста батарейное.
Мост Shirla предназначен для проверки кабелей и их оболочек, предварительной локации мест повреждений измерительным мостом по схемам Мюррея и Глейзера и точного определения места дефектов оболочек методом шагового напряжения.
Мост содержит: микроконтроллер, управляющий процессом измерения, схему моста с автоматическим уравновешиванием, дисплей, высоковольтный источник регулируемого напряжения постоянного тока, таймер для установки продолжительности испытания и времени задержки запуска, встроенное разрядное устройство, формирователь высоковольтных импульсов для работы шаговым методом.
Встроенным источником высокого напряжения постоянного тока с бесступенчатой регулировкой напряжения прибор позволяет с высокой точностью проводить предварительную локацию как низкоомных, так и высокоомных повреждений кабелей (главным образом, неэкранированных контрольных и осветительных), а также дефектов оболочек.
С помощью измерительного моста расстояние до места повреждения определяется в процентах от полной длины кабеля, в том числе для кабелей, состоящих из нескольких участков с различным поперечным сечением или удельным сопротивлением.
Прибором Shirla также возможно измерение сопротивлений.
Все измерения прибором выполняются в автоматическом режиме, индикация -цифровая. В сервисные функции входят навигация по меню одной поворотно-нажимной ручкой и автоматическая генерация отчёта об измерении.
Для точного определения местоположения дефектов методом шагового напряжения на кабель или оболочку кабеля подаётся формируемое мостом Shirla периодическое импульсное напряжение, которое позволяет локализовать место дефекта кабеля внешним локатором UL
или прибором KMF1. Для надёжной идентификации повреждений кабеля или оболочки используются три различных последовательности импульсов.
Выход прибора по напряжению имеет защитные ограничения по напряжению и току.
Конструкция прибора Shirla позволяет работать в полевых условиях. Корпус выполнен из листовой стали с откидными ручками для переноски и крышкой с отсеком для аксессуаров.
На верхней панели прибора размещены: жидкокристаллический дисплей, поворотнонажимная кнопка установки режимов, три кнопки управления высоким напряжением, выключатель питания, кнопка аварийного отключения, панель разъёмов и разъём интерфейса USB для передачи внешнему компьютеру результатов испытаний и локации мест повреждений мостовым методом.
Питание моста - от сети или батарей.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Мост постоянного тока DMB5
Мост постоянного тока Shirla
Стандартная комплектность моста постоянного тока DMB5: мост постоянного тока DMB 5; аккумуляторы 1,5 В (4 шт.) и 9 В (1 шт.); контрольная клемма (4 шт.); линия заземления, короткозамыкающий и высоковольтный кабели; ящик для кабелей и аксессуаров; руководство по эксплуатации, методика поверки.
Опция: Блок питания BS 3000 с аксессуарами.
Стандартная комплектность моста постоянного тока Shirla: мост постоянного тока Shirla; высоковольтный соединительный кабель; 4-проводный соединительный кабель моста; соединительные клеммы; комплекты кабелей для короткого замыкания соединительных устройств мостовой схемы; заземляющий провод; сетевой кабель; usb-карта; переносной ремень; руководство по эксплуатации, методика поверки.
Для реализации метода шагового напряжения: поисковый приемник KMF 1; провода или комплект принадлежностей для точной локализации мест повреждения кабельной оболочки; включая колья для установки в землю и соединительные провода (при наличии локатора UL 20 или UL 30).
Опция: стержень для заземления и разрядки EES 40.
Таблица 1 - моста DMB5
Характеристики |
Значение |
Напряжение постоянного тока питания мостовой схемы встроенная батарея, В внешний источник, В |
6 От 0 до 6000 |
Диапазон сопротивлений измеряемых кабелей, Ом |
От 0,01 до 1000 |
Пределы допускаемой основной приведенной погрешности измерения отношения расстояния до места повреждения кабеля к его полной длине, % |
± 1 |
Батареи питания, напряжение постоянного тока, В измерительный блок усилитель |
4x1,5 В (IEC LR20) 9 В (IEC 6LR61) |
Г абаритные размеры, мм |
280x280x195 |
Масса с аксессуарами, кг |
5 |
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % атмосферное давление, кПа |
от минус10 до плюс 50 до 85 без конденсации от 86,7 до 106,7 |
Дополнительная погрешность от изменения окружающей температуры в рабочих условиях не более 1/2 предела основной допустимой погрешности.
Таблица 2 - моста Shirla
Характеристики |
Значение |
Режим испытаний | |
Выходное напряжение постоянного тока, кВ |
От 0 до 10 |
Максимальная сила выходного постоянного тока, мА |
10 при 5 кВ; 5 при 10 кВ |
Режим измерений схемами мостов постоянного тока | |
Диапазон измерений напряжения постоянного тока, кВ |
От 0 до 10 |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока в рабочих условиях, % |
± 0,1 |
Диапазон измерений силы постоянного тока , мА |
От 0 до 50 |
Пределы допускаемой приведенной погрешности измерения силы постоянного тока в рабочих условиях, % |
± 0,1 |
Полное сопротивление измеряемого кабеля, Ом |
От 0,01 до 1000 |
Пределы допускаемой основной приведенной погрешности измерения отношения расстояния до места повреждения кабеля к его полной длине, % |
± 1 |
Число участков кабеля, определяемых при одном испытании |
До 50 |
Диапазон установки задержек таймера, мин. |
От 0,5 до 60 или выключен |
Режим измерений шаговым методом | |
Напряжение импульсов, кВ |
От 0,1 до 10 |
Максимальная сила тока импульса, мА |
700 |
Общие характеристики | |
Питание от сети Напряжение, В Частота, Гц Потребляемая мощность не более, ВА |
От 110 до 240 От 45 до 60 200 |
Питание от батареи |
Внутренняя NiMH аккумуляторная батарея, 12 В/6 А-ч |
Изоляция между закороченными зажимами и корпусом Электрическая прочность (50 Гц, 1 мин.), В Сопротивление изоляции не менее, МОм |
1500 5 |
Г абаритные размеры, мм |
440x490x220 |
Характеристики |
Значение |
Масса, включая принадлежности, кг |
20 |
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % атмосферное давление, кПа |
от минус 20 до плюс 50 до 85 без конденсации от 86,7 до 106,7 |
Устойчивость к условиям транспортирования |
гр. «4» ГОСТ 22261-94 с расширенными параметрами по температуре от минус 20 до плюс 60 оС и относительной влажности до 95% при 30 оС |
Примечание: величина погрешности зависит от полного сопротивления кабеля и измерительного тока. Зависимость представлена диаграммой рис. 20 (стр. 21) руководства по эксплуатации.
