Номер по Госреестру СИ: 38339-08
38339-08 Генераторы высоковольтные инфранизкочастотные
(Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG80)
Назначение средства измерений:
Генераторы высоковольтные инфранизкочастотные Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG 80 (далее - генераторы) предназначены для формирования напряжения переменного тока инфранизкой частоты синусоидальной, прямоугольной формы, а также напряжения постоянного тока.

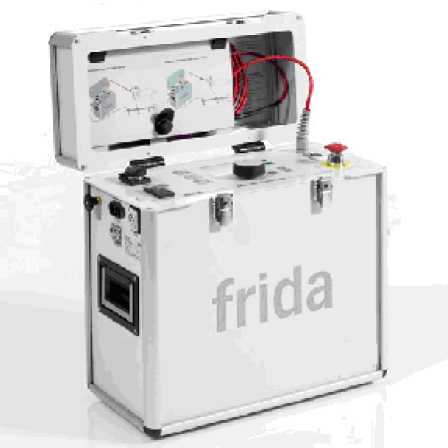

Внешний вид.
Генераторы высоковольтные инфранизкочастотные
Рисунок № 1

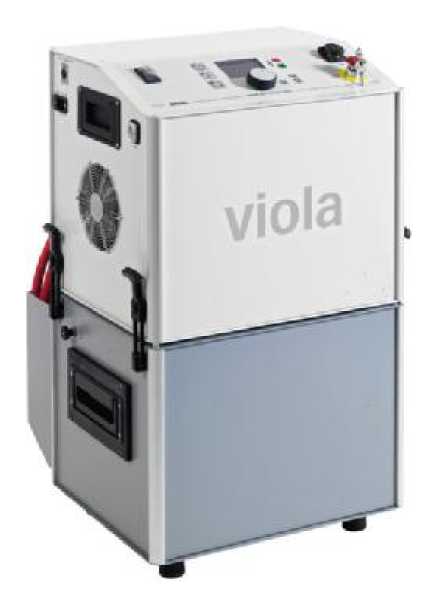

Внешний вид.
Генераторы высоковольтные инфранизкочастотные
Рисунок № 2

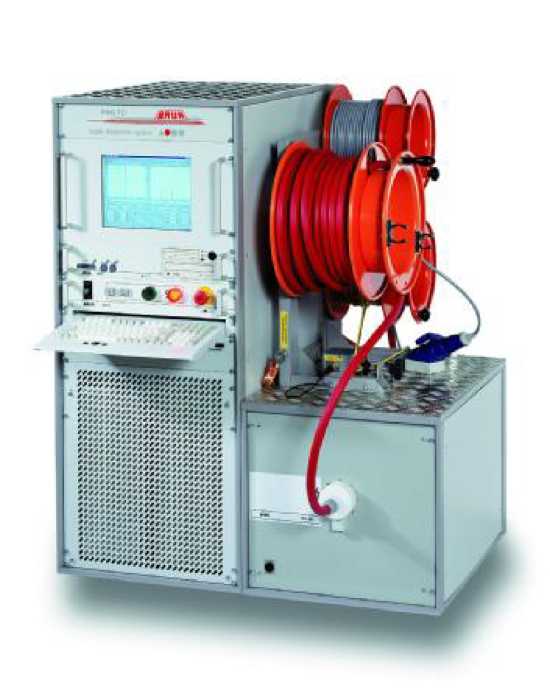

Внешний вид.
Генераторы высоковольтные инфранизкочастотные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.08.2018
Номер записи - 125664
ID в реестре СИ - 348064
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
VLF23, VLF20, Viola-60, Viola TD, Viola, SSG-2100, PHG80, PHG 80TD/PD, PHG 80, PHG 70, Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG80, Frida, Viola, Viola basic, VLF20, VLF28, PHG 70,, Frida, Viola, PHG 70, PHG 80, Frida, PHG 80, VLF20, VLF28, Frida TD, Frida, DIRIS A41, BAUR PHG 70, Baur Frida,
Производитель
Изготовитель - Фирма "BAUR Pruf- und Messtechnik GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 501
Выдано извещений - 8
Кол-во периодических поверок - 269
Кол-во средств измерений - 119
Кол-во владельцев - 108
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1576 дн.
Приказы РСТ, где упоминается данный тип СИ
№24 от 2015.01.19 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 27376-09 - 13375-04)
Наличие аналогов СИ: Генераторы высоковольтные инфранизкочастотные (Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG80)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "BAUR Pruf- und Messtechnik GmbH"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
38338-08 16.08.2018 |
Определители мест частичных разрядов, PD и PD Portable Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
38339-08 16.08.2018 |
Генераторы высоковольтные инфранизкочастотные, Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG80 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
38340-08 16.08.2018 |
Установки контрольно-измерительные, PGK Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
38341-08 01.08.2013 |
Измерители тангенса угла потерь и удельного сопротивления диэлектрика, DTL Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
38342-08 16.08.2018 |
Измерители электрической прочности жидкостей, DPA75 и DTA100E Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
3 года |
38343-08 01.08.2013 |
Генераторы импульсов , STG 600 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
38344-08 16.08.2018 |
Генераторы импульсов высоковольтные, SSG Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
38345-08 16.08.2018 |
Мосты постоянного тока, Shirlа и DMB5 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
38393-08 16.08.2018 |
Рефлектометры, IRG 2000 и IRG 3000 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
41728-09 01.11.2014 |
Генераторы импульсов высоковольтные, SSG 3000 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
44924-10 01.08.2015 |
Генераторы высоковольтные инфранизкочастотные, Frida TD Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
45244-10 01.08.2015 |
Измерители тангенса угла потерь и удельного сопротивления диэлектрика, DTL C Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
Кто поверяет Генераторы высоковольтные инфранизкочастотные (Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG80)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 14 | 0 | 12 | 0 | 12 | 0 | 12 | ||
ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 5 | 0 | 3 | 0 | 1 | 0 | 1 | ||
ООО "РОСКОМСНАБ" (1457) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 10 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 7 | 0 | 6 | 0 | 4 | 0 | 4 | ||
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 13 | 0 | 9 | 1 | 10 | 0 | 9 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "РОСКОМСНАБ" (1457) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ИТЦ УРАЛЭНЕРГОИНЖИНИРИНГ" (RA.RU.312863) | 3 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 20 | 0 | 15 | 1 | 14 | 0 | 14 | ||
ООО "ЦМ" (RA.RU.310581) | 9 | 1 | 2 | 7 | 0 | 9 | 2 | 7 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
АО "ТАТЭМ" (RA.RU.310454) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 1 | 0 | 6 | 0 | 3 | 0 | 3 | |
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 1 | 2 | 0 | 2 | ||
ФБУ «Волгоградский ЦСМ» (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 24 | 0 | 21 | 1 | 20 | 0 | 17 | ||
ФБУ «Костромской ЦСМ» (RA.RU.311489) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 4 | 0 | 3 | 0 | 2 | ||
ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 11 | 0 | 8 | 1 | 10 | 0 | 7 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 6 | 1 | 0 | 5 | 0 | 6 | 0 | 5 | |
Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 7 | 0 | 6 | 0 | 7 | 0 | 6 | ||
ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (RA.RU.311487) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 31 | 3 | 0 | 25 | 0 | 18 | 0 | 18 | |
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 10 | 0 | 10 | 1 | 9 | 0 | 9 | ||
ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО «СМНУ-70» (RA.RU.312154) | 9 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 1 | 0 | 1 | 0 | 2 | 0 | 1 | |
ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Казанское пуско-наладочное управление ОАО "ТАТЭЛЕКТРОМОНТАЖ" (RA.RU.310454) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.310630) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Чувашский ЦСМ» (RA.RU.311221) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Томский ЦСМ» (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО «СМНУ-70» (0540) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 14 | 1 | 0 | 14 | 0 | 10 | 0 | 10 | |
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 30 | 2 | 0 | 30 | 1 | 26 | 0 | 26 | |
ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "УФАЭНЕРГОУЧЕТ" (РОСС RU.0001.310083) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ООО ИЦ МИТ (RA.RU.312147) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Генераторы высоковольтные инфранизкочастотные (Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG80)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
10681 | 10691 |
ФБУ Волгоградский ЦСМ Волгоградская область |
6899 | 10691 |
ФБУ Вологодский ЦСМ Вологодская область |
7818 | 10691 |
ФБУ Воронежский ЦСМ Воронежская область |
9880 | 10691 |
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
15402 | 10691 |
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам высоковольтным инфранизкочастотным Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG 80
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы «BAUR Pruf- und Messtechnik GmbH», Австрия.
Поверка
Поверка осуществляется по документу МП 38339-08 «Генераторы высоковольтныеинфранизкочастотные Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG 80. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 28.04.2008 г.
Средства поверки: делитель напряжения ДН-100э (Госреестр № 26544-08); мультиметр цифровой APPA-109N (Госреестр № 20085-11); осциллограф-мультиметр (скопметр) Fluke 192B (Госреестр № 27908-05).
Изготовитель
Фирма «BAUR Pruf- und Messtechnik GmbH», Австрия.Адрес: А-6832, Sulz/Austria, Raiffeisenstrasse 8.
Тел.: +43 55 22 49 41 0 Факс: +43 55 22 49 41 3
Web-сайт: http://www.baur.at
Заявитель
ООО «БАУР Инжиниринг», г. Москва.Адрес: 125047, г. Москва, ул. 3-я Тверская-Ямская, д. 44, офис 1.
Тел./Факс: 8 (499) 251 93 92
Web-сайт: http://www.baur-engineering.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия генераторов основан на периодической коммутации регулируемого источника напряжения постоянного тока и индуктивно-ёмкостной цепи. Формируемое напряжение имеет переменную полярность, длительность положительного и отрицательного полупериода одинаковы, амплитуды приблизительно равны. Синусоидальная форма волны формируется с использованием патентованной цифровой технологии truesinus®.
Частота формируемых напряжений определяется частотой коммутации. Снижение частоты увеличивает допустимую ёмкостную нагрузку. При отсутствии коммутации на выходе генераторов устанавливается напряжение постоянного тока.
Управление процессом формирования выходного напряжения и вывод информации на дисплей производится встроенным микропроцессором.
Основная область применения генераторов: определение дефектов изоляции в силовых кабелях и других изолированных цепях.
Генератор Frida предназначен для высоковольтных испытаний оболочки изоляции кабелей среднего напряжения (до 35 кВ), электродвигателей и генераторов. Ход испытаний полностью автоматизирован и программируется. Имеется встроенное автоматическое разрядное устройство. Передача данных на внешний ПК производится через интерфейс USB.
Конструктивно генератор Frida выполнен в едином переносном металлическом корпусе с откидными крышкой и ручками для переноски. Все органы управления, дисплей и высоковольтный разъём - на верхней стенке корпуса.
Генераторы Viola и Viola basic, различающиеся только величиной выходных напряжений, предназначены для испытаний кабелей высокого напряжения на месте эксплуатации, испытания оболочек кабелей и определение мест их дефектов, а также испытаний изоляции электродвигателей и генераторов. Могут быть использованы в системах измерения тангенса угла потерь и уровня частичных разрядов.
Генераторы Viola и Viola basic имеют программируемые автоматические процедуры испытаний, связь с внешними устройствами через инфракрасный интерфейс, встроенное автоматическое разрядное устройство.
Конструктивно генераторы Viola и Viola basic выполнены из двух частей: блок управления в 19-дюймовой стойке, в котором расположены устройства управления, и высоковольтный блок. Органы управления и индикации расположены на верхней панели блока управления.
Генераторы VLF20 и VLF28 различаются только величиной выходных напряжений. Диагностирование проводится напряжениями постоянного тока, синусоидальным и прямоугольным напряжением с регулируемым временем нарастания.
Работа генераторов полностью автоматизирована. Для автоматизации процедуры диагностики пользователь может задавать последовательность выполнения операций (например, тестирование с определенным шагом напряжения). В генераторах существует
предварительно установленный режим испытания для использования при определении расположения дефектов изоляции кабелей. Для облегчения работы оператора имеется графический дисплей с меню всех функций управления. Предусмотрен также ручной режим управления.
Все протоколы испытаний могут быть распечатаны на принтере (опция).
Генераторы VLF 20 и VLF 28 предназначены для работы в полевых условиях и смонтированы в брызгозащищённых металлических корпусах на двухколёсных тележках, перемещаемых вручную. Все органы управления, индикации и коммутации находятся на верхней панели корпуса. В конструкции предусмотрены меры безопасности - блокировка для высокого напряжения, блокировка нуля, клавиша аварийного отключения, индикатор состояния для всех важных функций безопасности, таймер автоматического отключения.
Генераторы PHG 70 и PHG 80, различающиеся только величиной выходных напряжений, предназначены для высоковольтных испытаний оболочки изоляции кабелей среднего напряжения (до 35 кВ), число которых расширяется путём добавления к базовой конфигурации дополнительных подсистем.
Базовая подсистема содержит блок управления на микропроцессоре, блок питания, устройства разряда, контролера защиты и соединительного высоковольтного кабеля.
Процесс испытаний полностью автоматизирован и программируется. Оператор может задать отключение при пробое или прожиг повреждения.
Обработка сигналов компьютером по специализированной программе обеспечивает высокий уровень подавления шумов и полную развязку от сетевого электропитания.
Генераторы могут быть скомпонованы с подсистемой измерений тангенса диэлектрических потерь TD и подсистемой PD для измерений и локализации частичных разрядов.
Конструктивно PHG 70 и PHG 80 выполнены в 19-дюймовой стойке, предназначенной для монтажа в автофургоне. На лицевую сторону стойки выходит лицевая панель блока управления со всеми органами управления и дисплеем. В нижней части стойки предусмотрены места для установки подсистем. В боковой секции стойки - барабан с высоковольтным кабелем.
Питание всех генераторов осуществляется от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Генератор высоковольтный инфранизкочастотный Frida
Генератор высоковольтный инфранизкочастотный Viola
Генератор высоковольтный инфранизкочастотный PHG 80
Стандартная комплектность: генератор, комплект измерительных кабелей, шнур питания, провод заземления, руководство по эксплуатации, методика поверки.
Для Frida также штанга для разряда и заземления EES 40, перемычка для подключения к внешнему аварийному выключателю, USB карта памяти, ремень для переноски.
Опция для Frida: внешний аварийный выключатель с сигнальной лампой.
Опции для PHG 70 и PHG 80: подсистемы TD и PD.
Таблица 1 -
Характеристики |
Модификации | ||||||
Frida |
Viola basic |
Viola |
VLF 20 |
VLF 28 |
PHG 70 |
PHG 80 | |
Диапазон напряжений на выходе, кВ Синусоидальной формы (0,1 Гц) Прямоугольной формы (0,1 Гц) Постоянный ток |
От 0 до 23 От 0 до 30 От 0 до ± 30 |
От 0 до 28 От 0 до 40 От 0 до ± 40 |
От 0 до 28 От 0 до 40 От 0 до ± 40 |
От 0 до 20 От 0 до ± 28 |
От 0 до 28 От 0 до ± 40 |
От 0 до 38 От 0 до 70 От 0 до ± 70 |
От 0 до 57 От 0 до 80 От 0 до ± 80 |
Пределы допускаемой приведенной погрешности измерения напряжения в рабочих условиях, % |
± 1 | ||||||
Диапазон частот синусоидальных и прямоугольных сигналов, Гц |
От 0,01 до 1 | ||||||
Пределы допускаемой приведенной погрешности установки частоты в рабочих условиях, % |
± 1 | ||||||
Диапазон измерений силы тока на выходе, мА |
От 0 до 20 | ||||||
Пределы допускаемой приведенной погрешности измерения силы тока в рабочих условиях, % |
± 1 | ||||||
Напряжение сети питания, В |
От 110 до 240 |
От 100 до 140/От 200 до 264 | |||||
Частота сети питания, Гц |
От 45 до 60 | ||||||
Потребляемая мощность не более, В^А |
300 |
1500 |
1000 |
- | |||
Габаритные размеры, мм |
438x412x220 |
485x860x390 |
438x412x220 |
438x623x775 | |||
Масса, кг |
19,5 |
75 |
19,5 |
160 (с подсистемами 400) | |||
Изоляция между выводами, выводами и корпусом (кроме высоковольтных) в рабочих условиях Электрическая прочность (50 Гц, 1 мин.), В Сопротивление изоляции не менее, МОм |
1500 5 | ||||||
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % |
от минус 10 до плюс 45 до 90 без |
от минус 10 до плюс 55 до 90 без конденсации |
от 0 до плюс 45 до 90 без конденсации |
Характеристики |
Модификации | ||||||
Frida |
Viola basic |
Viola |
VLF 20 |
VLF 28 |
PHG 70 |
PHG 80 | |
атмосферное давление, кПа |
конденсации От 86,7 до 106,7 |
От 86,7 до 106,7 |
От 86,7 до 106,7 |
Таблица 2 - Подсистемы PHG 70 и PHG 80
Характеристики |
Модификации | |
PHG 70 |
PHG 80 | |
Подсистема TD (измерение тангенса угла диэлектрических потерь) | ||
Напряжение, кВ |
От 1 до 38 |
От 1 до 57 |
Диапазон измерений тангенса угла диэлектрических потерь |
(0,1...100)х10-3 | |
Пределы допускаемой относительной погрешности измерения тангенса угла диэлектрических потерь в рабочих условиях, % |
± 1 | |
Допустимые значения емкостей нагрузки, мкФ |
От 0,01 до 3 | |
Подсистема PD (измерение уровня частичных разрядов) | ||
Напряжение, кВ |
От 1 до 36 |
От 1 до 57 |
Диапазон измерения временных интервалов, мкс |
От 0,25 да 160 | |
Пределы допускаемой относительной погрешности измерения временных интервалов в рабочих условиях, % |
± 1 |
