Принцип действия расходомеров-счетчиков основан на возникновении за телом обтекания, помещенного в поток измеряемой среды (жидкость или газ), дорожки вихрей (дорожка Кармана). Частота следования вихрей (f) в широком диапазоне чисел Рейнольдса (Re) прямо пропорциональна скорости (V) измеряемой среды, а, следовательно, и объемному расходу через сечение трубопровода:

V = f (d/St).

Здесь d - поперечный размер тела обтекания;

St- число Струхаля.

Расходомеры-счетчики выпускаются в двух исполнениях:

модели М22-У, M22-VT, M22-VTP полнопроходного типа - фланцевые или межфланцевые (диаметры условного прохода расходомеров-счетчиков от Ду15 до Ду200);

модели M23-V, M23-VT, M23-VTP погружного типа с возможностью монта-жа/демонтажа под давлением (диаметры условного прохода трубопровода от Ду50 до Ду1800).

Расходомеры-счетчики состоят из первичного преобразователя скорости вихревого типа и микропроцессорного вычислительного блока (электронного блока).

Первичный преобразователь скорости состоит из тела обтекания (генератора вихрей) с сенсором измерения частоты вихрей (пьезоэлектрический преобразователь) в корне тела обтекания и устанавливается в измерительном сечении трубопровода на погружной штанге (модели M23-V, M23-VT, M23-VTP) или в цилиндрическом корпусе (с диаметром условного прохода, совпадающим с внутренним диаметром трубопровода, на котором устанавливается расходомер-счетчик) с фланцами или без фланцев (модели М22-У, M22-VT, M22- VTP).

Пьезоэлектрический сенсор преобразует знакопеременные пульсации давления, вызванные чередованием вихрей, в частотный электрический сигнал, который поступает на вход электронного блока. Расходомеры-счетчики модели М22-УТ и M23-VT имеют встроенные преобразователь температуры Pt1000 и вычислитель (корректор) массового расхода, модели М22-УTP и M23-VTP, кроме того, имеют встроенный преобразователь давления.

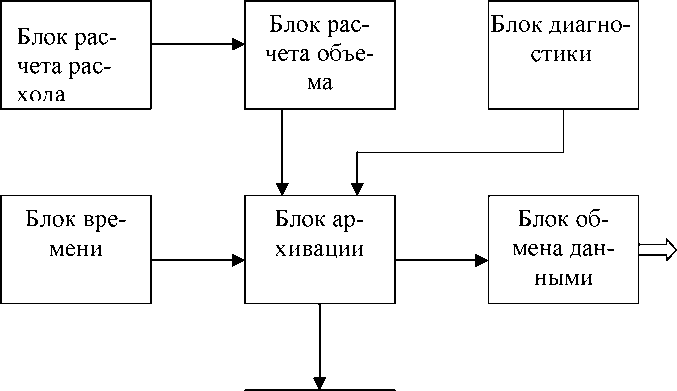

Электронный блок обеспечивает выполнение следующих функций:

• - определение объема и расхода различных жидкостей и газов (модели М22-У и M23-У) и отображение значений на цифровом индикаторе;

• - определение массы и массового расхода насыщенного пара (модели М22-УТ и M23-VT) и отображение значений на цифровом индикаторе;

• - определение объема (массы) и объемного (массового расхода) жидкости, газа и насыщенного и перегретого пара (модели М22-УTP и M23-VTP);

• - формирование пассивного гальванически развязанного импульсного сигнала с нормированной ценой импульса преобразования объема;

- связь с устройствами сбора и отображения информации посредством интерфейса HART и/или Modbus;

формирование аналогового сигнала (4-20 мА), пропорционального объемному и/или (массовому) расходу;

формирование аналогового сигнала (4-20 мА), пропорционального текущему значению температуры измеряемой среды;

формирование аналогового сигнала (4-20 мА), пропорционального текущему значению давления измеряемой среды;

замыкание «сухого » контакта при превышении объемного расхода заданного значения (модели M22-V и M23-V);

замыкание «сухих» контактов при превышении массового расхода и/или температуры насыщенного пара заданных значений (модели M22-VT и M23-VT);

замыкание трех «сухих» контактов (по выбору) при превышении объемного и/или массового расходов, температуры, давления и плотности заданных значений (модели M22-VTP и M23-VTP).

Конструкция расходомера-счетчика предусматривает моноблочный монтаж первичного преобразователя скорости потока и электронного блока (по заказу электронный блок может поставляться в раздельном варианте установки с кабелем длиной до 17 м ).

Электронный блок размещается в герметичном металлическом корпусе, на котором расположены индикаторное устройство (ЖКИ дисплей две строки по 16 символов), пульт управления (шесть кнопок), контактные разъемы для подключения питания и внешних электрических цепей, обеспечивающие совместимость расходомера-счетчика с периферийными устройствами.

При установке расходомера-счетчика на трубопроводе необходимо соблюдать длины прямых участков вверх и вниз по течению потока (для местного сопротивления - изгиб (колено) под 90^о необходимы прямые участки 10 Ду до и 5 Ду после установки расходомера-счетчика) или использовать струевыпрямители при отсутствии требуемых длин прямолинейных участков.

Погружные модели расходомеров-счетчиков М23 могут поставляться с сальниковым уплотнением для обслуживания датчика под давлением и монтажными принадлежностями:

резьбовая бобышка (M23-MA), фланцевая бобышка (M23-FMA, GMA, HMA);

отсечной полнопроходной клапан (M23-RK) и ниппели с переходниками, а также болты с прокладками.

Внешний вид расходомера-счетчика показан на рис. 1.

Рис. 1. Внешний вид расходомеров-счетчиков М23 (слева) и М22 (справа) На рис. 2 показаны способ и места пломбирования расходомеров-счетчиков.

в)

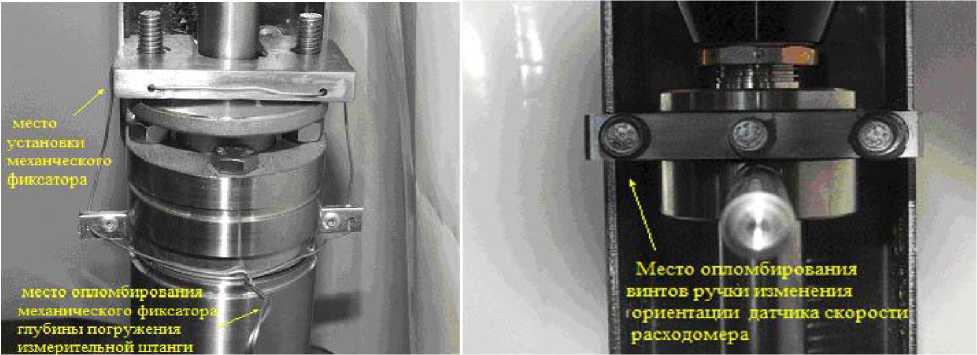

Рис. 2. Места опломбирования: а) блок электроники; б) штанга погружного расходомера-счетчика M23; в) сальниковая камера погружного расходомера-счетчика M23

б)

Таблица 2
