Номер по Госреестру СИ: 35147-07
35147-07 Анализаторы влажности
(3050 модели 3050-OLV, 3050-TE, 3050-DO, 3050-SLR, 3050-АР, 3050-АМ, 3050-RM)
Назначение средства измерений:
Анализаторы влажности "3050" модели "3050-OLV", "3050-TE", "3050-DO", "3050-SLR", "3050-АР", "3050-АМ", "3050-RM" (далее - анализаторы) предназначены для непрерывных измерений и регистрации влаги в газах, а также сигнализации о превышении заданного значения содержания влаги в газах при контроле технологических процессов газовой, химической, нефтехимической и других отраслей промышленности.

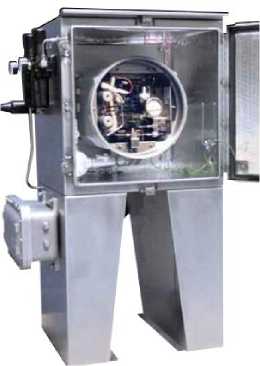

Внешний вид.
Анализаторы влажности
Рисунок № 1

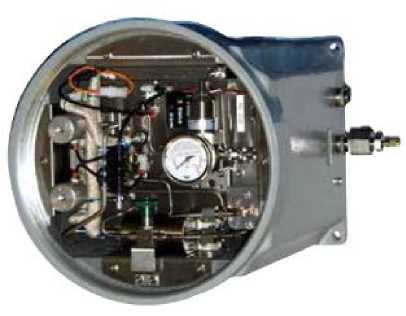

Внешний вид.
Анализаторы влажности
Рисунок № 2

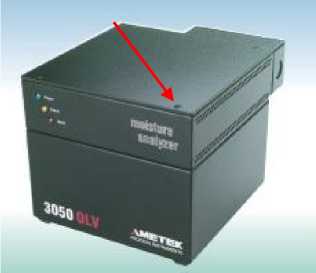

Внешний вид.
Анализаторы влажности
Рисунок № 3

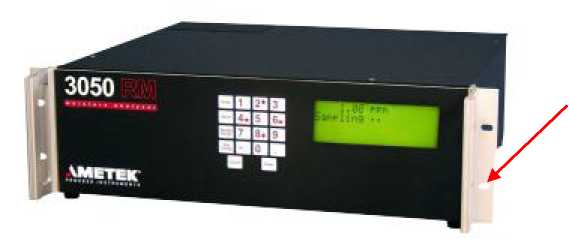

Внешний вид.
Анализаторы влажности
Рисунок № 4

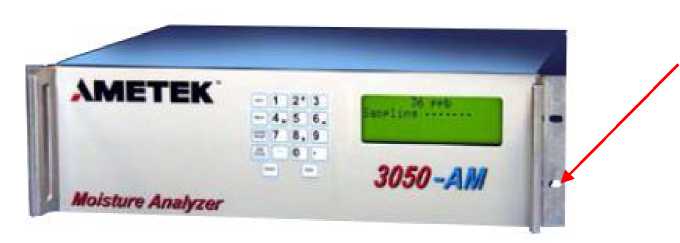

Внешний вид.
Анализаторы влажности
Рисунок № 5

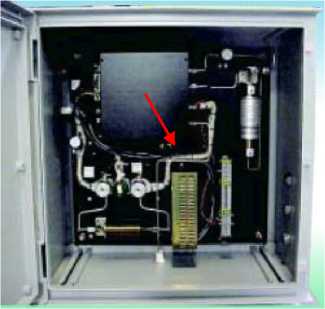

Внешний вид.
Анализаторы влажности
Рисунок № 6
Внешний вид.
Анализаторы влажности
Рисунок № 7
Внешний вид.
Анализаторы влажности
Рисунок № 8
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.05.2027
Номер записи - 121782
ID в реестре СИ - 344182
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
3050-ОLV, 3050-АМ, 3050-АM, 3050-TE, 3050-SLR, 3050-RM, 3050-OVL, 3050-OLV, 3050 модель 3050-SLR, 3050 модель 3050-OLV, 3050 мод. 3050-RM, 3050 мод. 3050-OLV, 3050-TE, 3050-DO, 3050-SLR, 3050-АР, 3050-АМ, 3050-RM, 3050 мод. 3050-OLV, 3050 мод. 050-SLR, 3050, "3050-OLV", "3050", модели "3050"-OLV, "3050" модель "3050-OLV", "3050" модели "3050-OLV",
Производитель
Изготовитель - Фирма "Ametek process Instruments Division"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 740
Выдано извещений - 23
Кол-во периодических поверок - 400
Кол-во средств измерений - 199
Кол-во владельцев - 84
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1913 дн.
Приказы РСТ, где упоминается данный тип СИ
№1609 от 2022.07.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№992 от 2017.05.15 О продлении срока действия свидетельств об утверждении типа средств измерений
№371 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№98 от 2022.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№276 от 2022.02.04 ПРИКАЗ_Об утверждении типов средств измерений (13)
№745 от 2022.03.23 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (31)
№978 от 2022.04.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1051 от 2022.04.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1775 от 2022.07.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№269 от 2023.02.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№811 от 2023.04.12 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Анализаторы влажности (3050 модели 3050-OLV, 3050-TE, 3050-DO, 3050-SLR, 3050-АР, 3050-АМ, 3050-RM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
35147-07 Анализаторы влажности (3050 модели 3050-OLV, 3050-TE, 3050-DO, 3050-SLR, 3050-АР, 3050-АМ, 3050-RM) Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
28228-15 Анализаторы точек росы интерференционные (КОНГ-Прима-10) ООО "НПФ "Вымпел" (РОССИЯ г.Саратов) |
|
35147-07 Анализаторы влажности (3050 модели 3050-OLV, 3050-TE, 3050-DO, 3050-SLR, 3050-АР, 3050-АМ, 3050-RM) Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
82818-21 Преобразователи измерительные линейных перемещений (LPS) ООО "ПромАвтоматика" (РОССИЯ г. Санкт-Петербург) |
Все средства измерений ООО "ПромАвтоматика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15964-00 01.01.2006 |
Анализаторы влажности с системой пробоотбора, Ametek Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15964-07 01.05.2017 |
Анализаторы влажности, Ametek мод. 5800, 5830, 5000 с системой пробоотбора 561 Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15964-97 01.02.2002 |
Анализаторы влажности с системой пробоотбора 561, Ametek мод. 5800, 5812, 2850, 5900, 5000 Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19123-05 01.06.2015 |
Анализаторы кислорода, WDG-Insitu Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35147-07 15.05.2027 |
Анализаторы влажности, 3050 модели 3050-OLV, 3050-TE, 3050-DO, 3050-SLR, 3050-АР, 3050-АМ, 3050-RM Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
35577-07 01.08.2012 |
Анализаторы влажности, 5910, 5920 Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35860-07 01.10.2012 |
Анализаторы влажности, 303В, 304МСА Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
50710-12 |
Анализатор влажности, AMETEK мод. 2850 Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63499-16 |
Анализатор влажности, АМЕТЕК мод. 2850 Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Преобразователи измерительные линейных перемещений (LPS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 49 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 15 | 3 | 0 | 15 | 3 | 15 | 0 | 15 | |
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "СНГ" (RA.RU.312390) | 34 | 0 | 29 | 2 | 28 | 0 | 23 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 112 | 4 | 4 | 91 | 2 | 63 | 1 | 62 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 26 | 8 | 8 | 0 | 17 | 8 | 6 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "Газпром добыча Ямбург" (RA.RU.310615) | 11 | 0 | 9 | 1 | 9 | 0 | 9 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 29 | 2 | 27 | 0 | 29 | 2 | 27 | |||
| ООО НПП "ГКС" (RA.RU.312000) | 51 | 3 | 3 | 38 | 0 | 39 | 3 | 36 | ||
| Восточно-Сибирский филиал ФГУП «ВНИИФТРИ» (RA.RU.311478) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 34 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 64 | 3 | 0 | 62 | 4 | 13 | 0 | 13 | |
| ЗАО Научно-инженерный центр "ИНКОМСИСТЕМ" (RA.RU.311328) | 74 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Корпорация ИМС" (RA.RU.310495) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 22 | 5 | 11 | 4 | 14 | 5 | 9 | ||
| ООО "КОНСТАНТА" (RA.RU.312304) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО Научно-производственное предприятие "ГКС" (RA.RU.312000) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 22 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНГ" (RA.RU.312390) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Газпром добыча Ямбург" (RA.RU.310615) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Якутский ЦСМ» (RA.RU.311545) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 7 | 0 | 7 | 0 | 4 | 0 | 4 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 0 | 3 | 3 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 52 | 1 | 0 | 52 | 1 | 52 | 0 | 52 | ||
| АО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "НПО "АПК" (RA.RU.312228) | 16 | 0 | 16 | 0 | 16 | 0 | 16 |
Стоимость поверки Преобразователи измерительные линейных перемещений (LPS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
15108 | 14056 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
15108 | 14056 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
15108 | 14056 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
15108 | 14056 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
15108 | 14056 |
Программное обеспечение
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Модель 3050 "OLV/AP" | |
|
Идентификационное наименование ПО |
3050 OLV |
|
Номер версии (идентификационный номер ПО) |
V2.07 |
|
Цифровой идентификатор ПО |
54CD14844C0B988D9BC2CDDD6FBE404C |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 Hash |
|
Модель "3050 TE" | |
|
Идентификационное наименование ПО |
3050 TE |
|
Номер версии (идентификационный номер ПО) |
V2.01 |
|
Цифровой идентификатор ПО |
6B078F031F19A162AC557D501C8CD5E1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 Hash |
|
Модель "3050 DO" | |
|
Идентификационное наименование ПО |
3050 DO |
|
Номер версии (идентификационный номер ПО) |
V2.01 |
|
Цифровой идентификатор ПО |
65FB8EFE9C17A5BB1FFD8EF53B2AF406 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 Hash |
|
Идентификационные данные (признаки) |
Значение |
|
Модель "3050 SLR" | |
|
Идентификационное наименование ПО |
3050 SLR |
|
Номер версии (идентификационный номер ПО) |
V2.01 |
|
Цифровой идентификатор ПО |
C90A5F2EE9318C059BC85ED07F19FE15 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 Hash |
|
Модель "3050 AM" | |
|
Идентификационное наименование ПО |
3050 AM |
|
Номер версии (идентификационный номер ПО) |
V1.8 |
|
Цифровой идентификатор ПО |
1CD916654ECD4B4A648AF9D28680D94B |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 Hash |
|
Модель "3050 RM" | |
|
Идентификационное наименование ПО |
3050 RM |
|
Номер версии (идентификационный номер ПО) |
V1.8 |
|
Цифровой идентификатор ПО |
AAA5B41279DC7C914FA2DFE6B592AA91 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 Hash |
Лист № 5 Всего листов 8
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам влажности "3050" модели "3050-OLV", "3050-ТЕ", "3050-DO", "3050-SLR", "3050-АР", "3050-АМ", "3050-RM"
Техническая документация фирмы-изготовителя "AMETEK Process Instruments Division", США.
Поверка
Поверкаосуществляется по документу МП 35147-07 "Инструкция. Анализаторы влажности "3050" модели "3050-OLV", "3050-ТЕ", "3050-DO", "3050-SLR", "3050-АР", "3050-АМ", "3050-RM" утвержденному ГЦИ СИ ФГУП "ВНИИМС" 01 июня 2007 г.
При поверке применяют:
-
- генератор динамический влажного газа "ЭТАЛОН-02" (Per. № 27521-04);
-
- генератор влажного газа "Родник-4" (Per. № 12958-91);
-
- гигрометр кулонометрический "Байкал-5Ц" (Рег. № 13216-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма "AMETEK Process Instruments Division", США
Адрес: 150 Freeport Road, Pittsburgh, PA 15238, USA
Тел.: +1(412)828-9040, факс +1(412)826-0399
Web-сайт: www. ametekpi. com
Заявитель
Фирма Artvik, Inc., США
Адрес: USA, 40 West 37th Street, Suite 803, New York, NY 10018
Головное отделение фирмы Artvik, Inc.(CIHA) в странах СНГ и Балтии - ООО "АРТВИК Р" ИНН 7705020489
Адрес: 125315, Россия, Москва, ул. Часовая, 30
Тел.: 7 (495) 956 70 79, факс: 7 (495) 956 70 78
Web-сайт: www.artvik.ru, E-mail: info@artvik.com
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ГЦИ СИ ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия анализаторов основан на сравнении частот кварцевого генератора, полученных при поочередном прохождении влажного газа и сравнительного, в качестве которого используется осушенный анализируемый газ. Измерительный генератор содержит покрытый тонкой пленкой гигроскопического материала кристалл, помещенный в измерительную ячейку.
При прохождении газа через измерительную ячейку пленочное покрытие кристалла в зависимости от влажности газа поглощает или выделяет влагу, в результате чего происходит изменение собственной частоты колебаний кристалла в измерительном генераторе.
В состав анализаторов входит встроенный генератор влажного газа, который предназначен для контроля градуировки в процессе эксплуатации анализаторов.
Встроенные генераторы влажности имеют фиксированные значения содержания влаги, соответствующие выбранному диапазону измерений.
В качестве сравнительного газа может использоваться осушенный анализируемый газ или специально подготовленный газ из другого источника.
Входящие в состав анализаторов измерительная ячейка, генератор влажности, соленоидные клапаны, регуляторы давления и диафрагмы с калибровочными отверстиями для стабилизации расхода газа помещены в термостат, в котором поддерживается температура 60 °С. Управление всеми функциями анализатора обеспечивается встроенным микропроцессором.
На передней панели анализатора расположены клавиатура для установки режимных параметров и дисплей для считывания информации.
Модели "3050-OLV", "3050-RM", "3050-АР" предназначены для измерений содержания влаги от высокочистых газов до природного газа, содержащего до 30 % H2S; модель "3050-АМ" - для определения влаги в гелии, аргоне, неоне, водороде, кислороде, азоте.
Для измерения содержания влаги в диапазоне (0...5) млн-1 применяют модели "3050-SLR", "3050-DO" и "3050-ТЕ". -12
Для получения сравнительного газа с объемной долей влаги 110-12 используется осушитель, заполненный молекулярными ситами.
Общий вид анализаторов влажности "3050" модели "3050-OLV", "3050-TE", "3050-DO", "3050-SLR", "3050-АР", "3050-АМ", "3050-RM" приведен на рисунках 1-7.
Место пломбировки от несанкционированного доступа показано на рисунке стрелкой.
Пломбирование анализаторов влажности "3050" модели "3050-TE", "3050-SLR" дополнительно осуществляется на стопорном винте крышки взрывозащищенного корпуса.
а) б)
Рисунок 1 - Фотография общего вида анализатора влажности "3050" модель "3050-OLV" во взрывозащищенном корпусе со снятой крышкой (а) и обычное исполнение (б)
Рисунок 2 - Фотография общего вида анализатора влажности "3050" модель "3050-TE"
Рисунок 3 - Фотография общего вида анализатора влажности "3050" модель "3050-DO"
Рисунок 4 - Фотография общего вида анализатора влажности "3050" модель "3050-SLR"
Рисунок 5 - Фотография общего вида анализатора влажности "3050" модель "3050-АР"
Рисунок 6 - Фотография общего вида анализатора влажности "3050" модель "3050-АМ"
Рисунок 7 - Фотография общего вида анализатора влажности "3050" модель "3050-RM"
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор влажности "3050" модели "3050-OLV", "3050-ТЕ", "3050-DO", "3050-SLR", "3050-АР", "3050-АМ", "3050-RM" |
по заказу | |
|
Запасные части в соответствии с руководством по эксплуатации |
по заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 35147-07 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модель | |||||||
|
"3050-OLV" |
"3050-ТЕ" |
"3050-DO" |
"3050-SLR" |
"3050-АР" |
"3050-АМ" |
"3050-RM" | |
|
Диапазон измерений, млн-1 |
от 0,1 до 2500 |
от 0,01 до 100 |
от 0,02 до 2500 |
от 0,1 до 2500 |
от 1 до 2500 |
от 0,1 до 100 |
от 0,1 до 1000 |
|
Диапазон показаний, млн-1 |
от 0,1 до 1 |
- |
- |
- |
- |
от 100 до 1000 |
от 0,1 до 1 |
|
Пределы допускаемой абсолютной погрешности, млн-1 |
0,01 в диапазоне от 0,01 до 0,1 -1 млн |
0,02 в диапазоне от 0,02 до 0,2 -1 млн |
0,03 в диапазоне от 0,1 до 0,3 -1 млн | ||||
|
Пределы допускаемой относительной погрешности, % |
10 в диапазоне от 1 до 2500 -1 млн |
10 в диапазоне от 0,1 до 100 -1 млн |
10 в диапазоне от 0,2 до 2500 -1 млн |
10 в диапазоне от 0,3 до 2500 -1 млн |
10 в диапазоне от 1 до 2500 -1 млн |
10 в диапазоне от 0,1 до 1000 -1 млн |
10 в диапазоне от 1 до 2500 -1 млн |
|
Предел детектирования, млн-1 |
0,1 |
0,01 |
0,02 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Расход анализируемого газа, см3/мин |
150 |
100 |
150 | ||||
|
Температура анализируемого газа, °C |
от 0 до 100 | ||||||
Таблица 3 - Основные технические характеристики
|
Наименование характери стики |
Значение | ||||||
|
Модель | |||||||
|
"3050-OLV" |
"3050-ТЕ" |
"3050-DO" |
"3050-SLR" |
"3050-АР" |
"3050-АМ" |
"3050-RM" | |
|
Напряжение электрического питания: - напряжение переменного тока, В |
230 |
230 |
230 |
230 | |||
|
- напряжение постоянного тока, В |
24 |
24 | |||||
|
- частота переменного тока, Гц |
50 | ||||||
|
Потребляемая мощность, Вт, не более |
50 |
150 |
50 |
185 | |||
|
Г абаритный размеры, мм, не более: - высота |
190 |
1220 |
646 |
527 |
190 |
133 | |
|
- ширина |
204 |
700 |
612 |
502 |
204 |
483 | |
|
- длина |
254 |
532 |
342 |
432 |
254 |
4 |
19 |
|
Масса, кг, не более |
4,2 |
154 |
82 |
61 |
4,2 |
9,8 |
11,4 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от 5 до 50 |
от -40 до +60 |
от -20 |
до +45 |
от 5 до 50 | ||
|
- относительная влажность, % |
до 90 (без конденсации) | ||||||
|
- атмосферное давление, кПа |
от 84 до 104,6 | ||||||
|
Средний срок службы, лет |
10 | ||||||
|
Средняя наработка на отказ, ч |
8000 | ||||||
