Номер по Госреестру СИ: 50710-12
50710-12 Анализатор влажности
(AMETEK мод. 2850)
Назначение средства измерений:
Анализатор влажности АМЕТЕК модель 2850 (далее анализатор) предназначен для измерений объемной доли влаги в таких газах, как кислород, водород, гелий, аргон и азот в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО "Праксайр Волгоград", г. Волгоград.
Внешний вид.
Анализатор влажности
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 140223
ID в реестре СИ - 362623
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, Без модификации, АМЕТЕК модель 2850, AMETEK мод. 2850,
Производитель
Изготовитель - Фирма "Ametek process Instruments Division"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализатор влажности (AMETEK мод. 2850)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Ametek process Instruments Division"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15964-00 01.01.2006 |
Анализаторы влажности с системой пробоотбора, Ametek Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15964-07 01.05.2017 |
Анализаторы влажности, Ametek мод. 5800, 5830, 5000 с системой пробоотбора 561 Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15964-97 01.02.2002 |
Анализаторы влажности с системой пробоотбора 561, Ametek мод. 5800, 5812, 2850, 5900, 5000 Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19123-05 01.06.2015 |
Анализаторы кислорода, WDG-Insitu Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35147-07 15.05.2027 |
Анализаторы влажности, 3050 модели 3050-OLV, 3050-TE, 3050-DO, 3050-SLR, 3050-АР, 3050-АМ, 3050-RM Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
35577-07 01.08.2012 |
Анализаторы влажности, 5910, 5920 Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35860-07 01.10.2012 |
Анализаторы влажности, 303В, 304МСА Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
50710-12 |
Анализатор влажности, AMETEK мод. 2850 Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63499-16 |
Анализатор влажности, АМЕТЕК мод. 2850 Фирма "Ametek process Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Анализатор влажности (AMETEK мод. 2850)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Восточно-Сибирский филиал ФГУП «ВНИИФТРИ» (RA.RU.311478) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализатор влажности (AMETEK мод. 2850)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационные данные по программному обеспечению
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового иден-тифи-катора программного обеспечения |
|
AMETALK 2850 Firmware |
0051863E |
1.03 |
863E |
MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору влажности АМЕТЕК модель 2850:
ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 50710-12 "Инструкция. Анализатор влажности АМЕ-ТЕК модель 2850. Методика поверки", разработанному и утвержденному ГЦИ СИ "РО-СИСПЫТАНИЯ" в 2012 г.Основные средства поверки: динамический генератор влажного газа "ЭТАЛОН-02" по ТУ 6-03-18136415-03, диапазон объемной доли влаги в приготовленных смесях от (1 • 10-8) % до (1 • 10-2) %,
генератор влажного газа эталонный Родник-4 или Родник-4М по ТУ 4215-057-14464306-2011, диапазон воспроизводимой объёмной доли влаги от 10 до 460000 млн-1, пределы допускаемой относительной погрешности ± 2,5 % в диапазоне от 10 до 1700 млн-1, ± 1,5 % в диапазоне от 1700 до 460000 млн-1.
Изготовитель
Фирма "АМЕТЕК Process Instruments Division", США Адрес: 455 Corporate Blvd. Newark, DE. 197-3331 USA
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ», г. МоскваАнализатор выполнен в едином корпусе, содержащем датчик и контроллёр. На передней панели прибора находятся 4-строчный 80-символьный вакуумный флуоресцентный цифровой дисплей и 18-клавишная панель управления, с помощью которой устанавливаются режимные параметры. Передача данных осуществляется с помощью двух программируемых токовых выходов, цепей сигнализации и двунаправленного интерфейса RS-485.
Принцип действия анализатора основан на сравнении частот колебаний кварцевого кристалла, полученных при поочерёдном прохождении влажного и сравнительного газов, в качестве сравнительного может использоваться осушенный анализируемый газ или специально подготовленный газ из другого источника. Кварцевый кристалл покрыт тонкой плёнкой гигроскопичного материала и заключён в кристаллографическую измерительную ячейку. При прохождении газа через измерительную ячейку происходит поглощение или выделение влаги в зависимости от влажности газа плёночным покрытием кристалла, в результате чего изменяется собственная частота его колебаний.
В состав анализатора входит встроенный генератор влажного газа на основе тефлоновой полупроницаемой трубки, предназначенный для контроля градуировки в процессе эксплуатации анализатора. Количество воды, проникаемой через стенки трубки, определяется размерами трубки, её проницаемостью, расходом осушенного газа и температурой.
Для получения сравнительного газа используются установленные снаружи осушитель, с помощью которого анализируемый газ может быть высушен до значений объёмной доли влаги < 0,01 млн-1, и ловушка для загрязнителей.
Входящие в состав анализатора измерительная ячейка, генератор влажности, соленоидные клапаны, регуляторы давления и диафрагмы с отверстиями для стабилизации расхода газа помещены в термостат, в котором поддерживается температура 60оС. Управление всеми функциями анализатора обеспечивается встроенным микропроцессором.

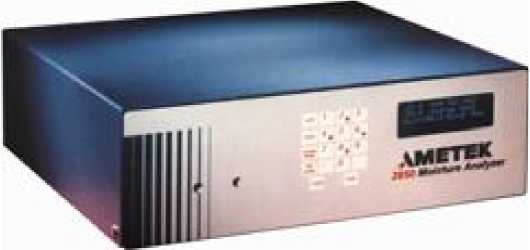

Рис. 1 Внешний вид анализатора влажности АМЕТЕК модель 2850.
Лист 2
всего листов 3
Анализатор влажности АМЕТЕК модель 2850 с генератором влажности - 1 шт. Руководство по эксплуатации - 1 экз.
Методика поверки - 1 экз.
Лист 3 всего листов 3
|
Диапазон показаний объемной доли влаги, млн-1 |
от 0,2 до 1 |
|
Диапазон измерений объемной доли влаги, млн-1 |
от 1 до 1000 |
|
Пределы допускаемых значений погрешности измерений объемной доли влаги абсолютной, млн-1 относительной, % |
± 1 в диапазоне от 1 до 10 млн-1 ± 10 в диапазоне от 10 до 1000 млн-1 |
|
Постоянная времени т0,63, не более, мин |
5 |
|
Потребляемая мощность, Вт |
185 |
|
Температура окружающей среды, оС |
от 4 до 40 |
|
Относительная влажность воздуха, не более, % |
90 |
|
Г абаритные размеры, не более, мм |
381x132x432 |
|
Масса, не более, кг |
17 |
