Номер по Госреестру СИ: 34869-07
34869-07 Счетчики электрической энергии
(BFM 136, BFM 036)
Назначение средства измерений:
Счетчики электрической энергии BFM 136, BFM 036 (далее - счетчики) предназначены для измерения и регистрации основных параметров электрической энергии в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях с номинальной частотой 50 Гц и 60 Гц.
Внешний вид.
Счетчики электрической энергии
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.09.2022
Номер записи - 121442
ID в реестре СИ - 343842
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
нет данных , BFM 136, BFM 036, BFM 136,
Производитель
Изготовитель - Фирма "Satec"
Страна - ИЗРАИЛЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№1994 от 2017.09.22 О продлении срока действия свидетельств об утверждении типа средств измерений
№1913 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Счетчики электрической энергии (BFM 136, BFM 036)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
34869-07 Счетчики электрической энергии (BFM 136, BFM 036) Фирма "Satec" (ИЗРАИЛЬ ) |
60431-15 Приборы щитовые цифровые электроизмерительные многофункциональные параметров и показателей качества электроэнергии (ЩМК96, ЩМК120) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
Все средства измерений ОАО "Электроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34867-07 29.10.2017 |
Приборы для измерений показателей качества и учета электрической энергии, SA 300 (версии SA 310, SA 320, SA 330) Фирма "Satec" (ИЗРАИЛЬ ) |
ОТ |
8 лет |
|
34869-07 22.09.2022 |
Счетчики электрической энергии, BFM 136, BFM 036 Фирма "Satec" (ИЗРАИЛЬ ) |
ОТ |
8 лет |
|
34870-07 01.06.2012 |
Мультиметры, PM130, PM130E, PM130P, PM 130EH, C192PF8, C191HM, D140A, D140V, D140P, D140F Фирма "Satec" (ИЗРАИЛЬ ) |
2 года | |
|
36128-07 29.10.2017 |
Приборы для измерений показателей качества и учета электрической энергии, PM130P Plus, PM130E Plus, PM130EH Plus Фирма "Satec" (ИЗРАИЛЬ ) |
ОТ |
8 лет |
|
36129-07 |
Мультиметры, PM 130EH Фирма "Satec" (ИЗРАИЛЬ ) |
8 лет | |
|
41968-09 01.01.2015 |
Приборы для измерений показателей качества и учета электрической энергии, PM175-E Фирма "Satec" (ИЗРАИЛЬ ) |
ОТ |
8 лет |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Приборы щитовые цифровые электроизмерительные многофункциональные параметров и показателей качества электроэнергии (ЩМК96, ЩМК120)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 8 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы щитовые цифровые электроизмерительные многофункциональные параметров и показателей качества электроэнергии (ЩМК96, ЩМК120)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
1654 | 3475 |
|
ФБУ Магаданский ЦСМ Магаданская область |
6258 | 3475 |
|
ФБУ Омский ЦСМ Омская область |
2514 | 3475 |
Программное обеспечение
Программное обеспечение счетчиков записано в память микропроцессора и с помощью пароля защищено от несанкционированного вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения счетчиков электрической энергии BFM 136, BFM 036 представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения счетчиков электрической энергии BFM 136, BFM 036
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО счетчиков электрической энергии BFM 136, BFM 036 |
BfmBoot 1.2.1 80 F3 |
1.2.1 |
80F3 |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «A».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в виде наклейки на переднюю поверхность корпуса счетчика, а также типографским методом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Счетчики электрической энергии BFM136, BFM 036. Руководство пользователя.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии BFM 136, BFM 036
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 "Приборы и измерительные преобразователи цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний”;
ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется в соответствии с документом МП 34869-07: «Счетчики электрической энергии BFM 136, BFM 036. Методика поверки», утверждённым ФГУП «ВНИИМС» в 2007 году.Основное оборудование, необходимое для поверки: калибратор переменного напряжения калибратор переменного напряжения и тока многофункциональный Fluke 9100 или аналогичный с погрешностью не хуже 0,1 %; счетчик эталонный многофункциональный ВХ-33 или аналогичный с погрешностью не хуже 0,1 %.
Изготовитель
Фирма «SATEC LTD», Израиль.Адрес: Har Hotzvim Science Based Industrial Park, P. O. Box 45022 Jerusalem 91450, Israel
Конструктивно счетчик выполнен в ударопрочном пылезащитном корпусе и представляет собой портативный цифровой прибор, внешний вид которого представлен на рисунке 1.

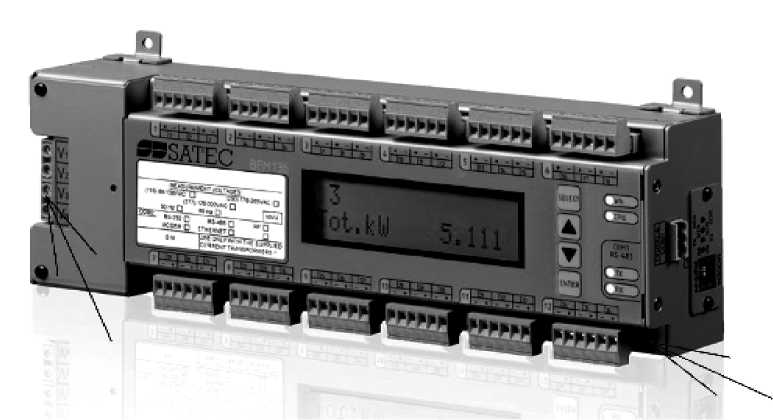

Рисунок 1 - Внешний вид счетчика электрической энергии BFM 136. Стрелками отмечены места пломбирования
Принцип действия счетчиков основан на одновременном измерении мгновенных значений токов и напряжений в каждой из фаз сети. Измерения производятся с помощью быстрого аналого-цифрового преобразователя и производятся с частотой, в 64 раза превосходящей сетевую частоту. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются частота, мощность и энергия. Запись выбранных для регистрации параметров производится во внутреннюю память прибора, информация из которой может быть выведена через цифровой интерфейс для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут проводиться дистанционно.
Стандартным коммуникационным портом является RS-485, протоколы Modbus RTU и Modbus ASCII. Возможны следующие типы дополнительных коммуникационных портов (опция): RS232; RS422/RS485; модем (скорость 56K); порт Ethernet (10/100BaseT); Wireless RF Modem (Zigbee, 907-922 МГц); Wireless RF Modem (Zigbee, 2.4 ГГц). Счетчик оснащен жидкокристаллическим индикатором (дисплей, имеющий 2 ряда по 16 символов, версия прибора BFM 036 - без жидкокристаллического дисплея). Встроенные часы снабжены независимым источником питания. Подключение токов производится через внешние компактные токовые трансформаторы, поставляемые вместе с прибором. Программируемая система учета электроэнергии является многотарифной.
Места пломбирования от несанкционированного доступа показаны стрелками на рисунке 1.
В комплект поставки входят:
-
- счетчик электроэнергии BFM 136 или BFM 036 - 1 шт.;
-
- комплект внешних трансформаторов - 1 шт;
-
- комплект соединительных кабелей - 1 шт.;
-
- руководство по установке и эксплуатации - 1 экз.;
-
- CD с инструкциями в электронном виде - 1 шт.;
-
- паспорт - 1 экз.;
-протокол заводской метрологической поверки - 1 шт.;
-
- методика поверки - 1 шт.
Лист № 4 всего листов 4
Основные метрологические и технические характеристики счетчиков приведены в таблицах 2 и3.
Таблица 2 - Основные метрологические характеристики
|
Величины |
Предельные значения |
Номинальные значения |
Пределы допускаемой основной относительной погрешности |
|
Напряжение, В |
320-544 |
230 |
± 0,3 % |
|
Ток, А |
100 |
50 |
± 0,3 % |
|
Частота, Гц |
39-70 |
50, 60 |
± 0,02 % |
|
Коэффициент мощности при токе >2 % номинала |
От -1 до +1 |
± 0,6 % для диапазонов от 0,5 до 1,0 и от -1 до -0,5 | |
|
Активная мощность, ток 2-200 % номинала, cosф > 05 |
Класс 0.5S по ГОСТ Р 52323-2005 |
± 0,5 % | |
|
реактивная мощность, ток 2-200 % номинала, cosф < 0,9 |
(IEC 62053- 22:2003) |
± 0,5 % | |
|
полная мощность, ток 2-200 % номинала, cosф > 05 |
± 0,5 % | ||
|
Активная энергия; потребление |
± 0,5 % | ||
|
реактивная энергия, потребление/генерация |
± 0,5 % | ||
|
Полная энергия, потребление, ток 2-200 % номинала, cosф > 05 |
± 0,5 % | ||
|
Разность между значениями погрешностей при однофазной нагрузке и при симметричной многофазной нагрузке при номинальном токе и cosф = 1 |
± 1,0 % | ||
|
Пределы дополнительной погрешности, вызванной влияющими величинами | |||
|
Влияющая величина |
Значение тока при симметричной нагрузке |
Коэффициент мощности |
Пределы дополнительной погрешности, % |
|
Изменение напряжения ± 10 % |
5-200 % номи нала |
1,0 |
0,2 |
|
10-200 % но минала |
0,5 при индуктивной нагрузке |
0,4 | |
|
Влияющая величина |
Значение тока при симметричной нагрузке |
Коэффициент мощности |
Пределы дополнительной погрешности, % |
|
Изменение частоты ± 2 % |
5-200 % номи нала |
1,0 |
0,2 |
|
10-200 % но минала |
0,5 при ин-дуктив-ной нагрузке |
0,2 | |
|
Обратный порядок следования фаз |
10 % номинала |
1,0 |
0,1 |
|
Несимметрия напряжения |
Номинал |
1,0 |
1,0 |
|
Гармоники в цепях тока и напряжения |
Номинал |
1,0 |
0,5 |
|
Субгармоники в цепи переменного тока |
50 % номинала |
1,0 |
1,5 |
|
Постоянная магнитная индукция внешнего происхождения |
Номинал |
1,0 |
2,0 |
|
Магнитная индукция внешнего происхождения 0,5 мТл, 50 Гц |
Номинал |
1,0 |
1,0 |
|
Радиочастотные электромагнитные поля |
Номинал |
1,0 |
2,0 |
|
Функционирование вспомогательных частей |
1 % номинала |
1,0 |
0,1 |
|
Кондуктивные помехи, наводимые радиочастотными полями |
Номинал |
1,0 |
2,0 |
|
Наносекундные импульсные помехи |
Номинал |
1,0 |
2,0 |
|
Устойчивость к колебательным затухающим помехам |
Номинал |
1,0 |
2,0 |
Количественные характеристики влияющих величин, для которых в таблице 1 указаны пределы допустимой дополнительной погрешности, соответствуют нормативам ГОСТ Р 52323-2005, пункт 8.2.
Погрешности измерений для напряжения, тока, мощности и энергии даны для температурного интервала от + 20 °C до + 26 °C. За пределами этого интервала дополнительная погрешность измерения тока и напряжения составляет ± 0,01 %/К, мощности и энергии ±0,02 % /К
Таблица 3 - Основные технические характеристики счетчиков
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °C Температура хранения, °C |
от - 20 до + 60 от - 25 до + 80 |
|
Относительная важность, % |
от 0 до 95 без конденсата |
|
Габаритные размеры(длина х ширина х высота), мм |
304 х 101 х 59 |
|
Масса не более, кг |
1,65 |
