Номер по Госреестру СИ: 36128-07
36128-07 Приборы для измерений показателей качества и учета электрической энергии
(PM130P Plus, PM130E Plus, PM130EH Plus)

Назначение средства измерений:
Приборы для измерений показателей качества и учета электрической энергии PM130P Plus, PM130E Plus, PM130EH Plus (далее - измерители) предназначены для измерения и регистрации основных параметров электрической энергии в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях с номинальной частотой 50 Гц и 60 Гц (специальные версии для частоты 25 и 400 Гц).

Аналитический паспорт типа средства измерений

36128-07 — Приборы для измерений показателей качества и учета электрической энергии

PM130P Plus, PM130E Plus, PM130EH Plus

Фирма "Satec" ИЗРАИЛЬ МПИ: 8 лет Действует
38
организаций
43
владельцев
1
версий
717
Всего поверок
по агрегатам с 2010 года
22
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
38
Организаций-поверителей
эффективное число: 11.2
43
Владельцев СИ
эффективное число: 7.5
544
Экземпляров СИ
по агрегатам владельцев / организаций
69.5%
Периодические поверки
первичные: 0.3%
6%
Непригодность
43 извещений
76.2%
Поверки юрлиц
доля в общем объёме
8 966 ₽
Средневзвешенная цена
медиана: 8 907 ₽
100%
Покрытие ценами
расчётный известный объём: 587 862 ₽
2 012,0 лет
Средний возраст парка
взвешено по годовому объёму
2 916 дн.
Наблюдаемый МПИ
по фактическим интервалам
890
Концентрация поверителей
HHI; доля топ-5: 53.3%
1 325
Концентрация владельцев
HHI; доля топ-5: 66.4%
13
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
6
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден

Автоматические аналитические выводы

  • За весь доступный период по типу отражено 717 поверок; пик пришёлся на 2021 год (263).
  • Последний завершённый год показал рост на 84% (2025 к 2024).
  • Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
  • Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 16.3%.
  • Рынок представлен 38 организациями; концентрация низкая (HHI 890), доля топ-5 — 53.3%.
  • В базе найдено 43 владельцев и 544 экземпляров СИ; доля пяти крупнейших владельцев — 66.4%.
  • Средневзвешенная цена поверки — 8 966 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 587 862 руб.
  • Доля извещений о непригодности составляет 6% от всех поверок.
  • Наблюдаемый средний интервал между поверками — около 2 916 дней; средний возраст парка по агрегатам организаций — 2 012,0 лет.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.

Документы и быстрые переходы

Описание типа ФГИС «Аршин» 009lab.ru
Пик активности: 2021 — 263
Долгосрочный CAGR: 16.3%
Активных версий: 1
Ценовой диапазон: 3 245–9 922 ₽

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

IT-решения для метрологии

MetrologyNet — автоматизация метрологических процессов

Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ
.Филиал "ПАО "Россети Северный Кавказ""- "Севкавказэнерго"Юридические лица1551561,01
ООО ИК "СИБИНТЕК"Юридические лица96961,00
юридическое лицоЮридические лица49491,00
Филиал ПАО "Россети Волга" - "Ульяновские распределительные сети"Юридические лица40401,00
Юр. ЛицоЮридические лица21211,00
Общество с ограниченной ответственностью "РН-Ванкор"Юридические лица16161,00
Акционерное общество «Сибирско-Уральская энергетическая компания»Юридические лица14141,00
ООО "СИСТЕМЫ РЕЛЕЙНОЙ ЗАЩИТЫ", ИНН 7722722657Юридические лица13131,00
Публичное акционерное общество "Новолипецкий металлургический комбинат"Юридические лица12141,17
АО "Электроагрегат"Юридические лица11111,00
Сибирско-Уральская энергетическая компания АОЮридические лица11111,00
Филиал ПАО "Россети Северный Кавказ"- "Севкавказэнерго"Юридические лица881,00
Общество с ограниченной ответственностью "ЭЛЕКТРОНМАШ ИНЖИНИРИНГ"Юридические лица881,00
Филиал "Макрорегион Юг" ООО ИК "СИБИНТЕК"Юридические лица771,00
ПАО "ТГК-2" Вологодская ТЭЦЮридические лица771,00
Общество с ограниченной ответственностью «МЕДААР»Юридические лица771,00
Нарвская гидроэлектростанция (ГЭС-13) филиала "Невский" ПАО "ТГК-1"Юридические лица661,00
юр.лицоЮридические лица551,00
Общество с ограниченной ответственностью "ТРАНСНЕФТЬ - ВОСТОК"Юридические лица551,00
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ПРОИЗВОДСТВЕННО-ЛОГИСТИЧЕСКИЙ ЦЕНТР АВТОМАТИЗИРОВАННЫХ СИСТЕМ"Юридические лица551,00
АО "Транснефть-Урал"Юридические лица441,00
ООО "Удоканская медь"Юридические лица441,00
АО "НТЭК"Юридические лица441,00
ГУП "Московский метрополитен"Юридические лица441,00
ООО "Инвар-Элтранс"Юридические лица441,00
ПАО АНК "Башнефть"Юридические лица331,00
АО "Волжский трубный завод"Юридические лица331,00
АССОЦИАЦИЯ "СЕРТИФИКАЦИОННЫЙ ИСПЫТАТЕЛЬНЫЙ ЦЕНТР"Юридические лица331,00
ПАО "ОДК-КУЗНЕЦОВ"Юридические лица221,00
АВТОЗАВОДСКАЯ ТЭЦ ОООЮридические лица221,00

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
7d762f86-6a2b-40ec-a75f-38804c04cf4c36128-072020-05-07актуальная
Российская система калибровки

РСК DCC Portal — цифровые сертификаты калибровки

Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс

ФГИС «Аршин» — Федеральный информационный фонд

Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Росстандарт · официальный порталfgis.gost.ru

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…
Внешний вид. Приборы для измерений показателей качества и учета электрической энергии, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы для измерений показателей качества и учета электрической энергии
Рисунок № 1
Внешний вид. Приборы для измерений показателей качества и учета электрической энергии, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы для измерений показателей качества и учета электрической энергии
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 29.10.2017
Номер записи - 123026
ID в реестре СИ - 345426
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

PM130P Plus, PM130P Plus, PM130E Plus, PM130EH Plus, PM130EH Plus, PM130P, PM130 Plus, PM130E Plus, нет данных, PM130-Plus, Нет модификации, PM130EH, РМ130ЕН Plus, MP130 PLUS, модификация PM130P Plus

Производитель

Изготовитель - Фирма "Satec"
Страна - ИЗРАИЛЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 717
Выдано извещений - 43
Кол-во периодических поверок - 498
Кол-во средств измерений - 489
Кол-во владельцев - 27
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 2916 дн.

Наличие аналогов СИ: Приборы для измерений показателей качества и учета электрической энергии (PM130P Plus, PM130E Plus, PM130EH Plus)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
36128-07 Приборы для измерений показателей качества и учета электрической энергии (PM130P Plus, PM130E Plus, PM130EH Plus)
Фирма "Satec" (ИЗРАИЛЬ )
60431-15 Приборы щитовые цифровые электроизмерительные многофункциональные параметров и показателей качества электроэнергии (ЩМК96, ЩМК120)
Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») (РОССИЯ г. Чебоксары)
36128-07 Приборы для измерений показателей качества и учета электрической энергии (PM130P Plus, PM130E Plus, PM130EH Plus)
Фирма "Satec" (ИЗРАИЛЬ )
76912-19 Регистраторы показателей качества электрической энергии (Парма РК1.01)
Общество с ограниченной ответственностью "ПАРМА" (ООО "ПАРМА") (РОССИЯ г. Санкт-Петербург)

Все средства измерений Фирма "Satec"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
34867-07
29.10.2017
Приборы для измерений показателей качества и учета электрической энергии, SA 300 (версии SA 310, SA 320, SA 330)
Фирма "Satec" (ИЗРАИЛЬ )
ОТ
8 лет
34869-07
22.09.2022
Счетчики электрической энергии, BFM 136, BFM 036
Фирма "Satec" (ИЗРАИЛЬ )
ОТ
8 лет
34870-07
01.06.2012
Мультиметры, PM130, PM130E, PM130P, PM 130EH, C192PF8, C191HM, D140A, D140V, D140P, D140F
Фирма "Satec" (ИЗРАИЛЬ )
2 года
36128-07
29.10.2017
Приборы для измерений показателей качества и учета электрической энергии, PM130P Plus, PM130E Plus, PM130EH Plus
Фирма "Satec" (ИЗРАИЛЬ )
ОТ
8 лет
36129-07

Мультиметры, PM 130EH
Фирма "Satec" (ИЗРАИЛЬ )
8 лет
41968-09
01.01.2015
Приборы для измерений показателей качества и учета электрической энергии, PM175-E
Фирма "Satec" (ИЗРАИЛЬ )
ОТ
8 лет

Кто поверяет Приборы для измерений показателей качества и учета электрической энергии (PM130P Plus, PM130E Plus, PM130EH Plus)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЯКУТСКИЙ ЦСМ"
(RA.RU.311545)
РСТ
  • PM130EH Plus
  • 5 0 5 0 5 0 5
    ФГУП "ВНИИМС"
    (01.00225-2011)
    РСТ
  • PM130EH Plus
  • 1 0 1 0 1 0 1
    ФБУ "КУРСКИЙ ЦСМ"
    (RA.RU.311463)
    РСТ
  • PM130P Plus
  • 11 0 11 0 11 0 11
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • MP130 PLUS
  • PM130P
  • PM130P PLUS
  • 5 0 5 0 5 0 5
    ФБУ "САХАЛИНСКИЙ ЦСМ"
    (RA.RU.311389)
    РСТ
  • PM130P Plus
  • 1 0 1 0 0 0 0
    ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 4 0 4 0 4 0 4
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)
    РСТ
  • PM130EH Plus
  • 1 0 0 0 0 0 0
    ФБУ "СЕВЕРО-ОСЕТИНСКИЙ ЦСМ"
    (RA.RU.311509)
    РСТ
  • PM130P Plus
  • 156 0 156 0 156 0 156
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • PM130P Plus
  • 32 0 32 0 32 0 32
    ФБУ "ТОМСКИЙ ЦСМ"
    (RA.RU.311225)
    РСТ
  • PM130P Plus
  • 1 0 1 0 1 0 1
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)
    РСТ
  • PM130P Plus
  • 27 0 16 0 27 0 16
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • PM130P Plus
  • PM130EH Plus
  • 3 0 3 3 3 0 3
    ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
    (RA.RU.311219)
    РСТ
  • PM130P
  • Нет модификации
  • 40 0 40 0 40 0 40
    ФБУ «Кемеровский ЦСМ»
    (72)
    РСТ
  • нет данных
  • 2 0 0 0 0 0 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • PM130EH Plus
  • PM130P Plus
  • PM130E Plus
  • 7 0 7 0 7 0 7
    ООО"ТРАНСНЕФТЬ - ВОСТОК"
    (RA.RU.311618)
  • PM130EH PLUS
  • 2 0 2 0 2 0 2
    ФБУ "ВОЛОГОДСКИЙ ЦСМ"
    (RA.RU.311504)
    РСТ
  • PM130EH Plus
  • PM130EH
  • PM130P
  • 18 1 17 0 18 1 17
    ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ"
    (РОСС.RU.0001.310109)
    РСТ
  • PM130P Plus, PM130E Plus, PM130EH Plus
  • PM130EH Plus
  • 92 0 7 0 92 0 7
    ФБУ «Северо-Осетинский ЦСМ»
    (RA.RU.311509)
    РСТ
  • PM130P Plus, PM130E Plus, PM130EH Plus
  • 27 0 0 0 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • PM130P PLUS
  • 2 0 0 0 2 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • PM130EH Plus
  • 8 0 8 2 8 0 8
    ФБУ «Астраханский ЦСМ»
    (RA.RU.311475)
    РСТ
  • нет данных
  • 15 0 0 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • PM130P Plus
  • 5 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • PM130P Plus
  • 9 0 0 0 0 0 0
    ООО "ЭНЕРГОТЕСТКОНТРОЛЬ"
    (RA.RU.310630)
  • РМ130ЕН Plus
  • 2 0 0 0 0 0 0
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • PM130P Plus, PM130E Plus, PM130EH Plus
  • 56 0 0 0 0 0 0
    ФБУ «Чувашский ЦСМ»
    (RA.RU.311221)
    РСТ
  • нет данных
  • PM130P Plus, PM130E Plus, PM130EH Plus
  • 2 0 0 0 0 0 0
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • PM130P Plus
  • 14 0 14 0 14 0 14
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • PM130P Plus
  • 15 1 14 0 1 1 0
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • PM130P Plus
  • Нет модификации
  • PM130EH Plus
  • 8 0 8 0 8 0 8
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • PM130P Plus
  • 1 0 1 1 1 0 1
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • PM130P Plus
  • PM130-Plus
  • PM130E Plus
  • 38 0 38 0 38 0 38
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • PM130E Plus
  • PM130P Plus
  • PM130EH Plus
  • 14 0 14 0 14 0 14
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311311)
  • PM130P Plus, PM130E Plus, PM130EH Plus
  • PM130EH Plus
  • 31 8 0 31 0 31 0 31
    АО "ЦЭНКИ"
    (RA.RU.311727)
  • PM130 Plus
  • 37 0 37 37 0 0 0
    ФБУ "АМУРСКИЙ ЦСМ"
    (RA.RU.311498)
    РСТ
  • PM130P Plus, PM130E Plus, PM130EH Plus
  • 10 0 10 0 10 0 10
    ФБУ "ЛИПЕЦКИЙ ЦСМ"
    (RA.RU.311476)
    РСТ
  • модификация PM130P Plus
  • РМ130ЕН Plus
  • РМ130Р Plus
  • Поверка
  • 14 14 0 14 0 14 0 14
    ООО "ЭРИС"
    (RA.RU.310699)
  • PM130P Plus
  • 1 0 1 0 1 0 1

    Стоимость поверки Приборы для измерений показателей качества и учета электрической энергии (PM130P Plus, PM130E Plus, PM130EH Plus)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    13750 8907
    ФБУ Красноярский ЦСМ
    Красноярский край
    8981 8907
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    12000 8907
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    6190 8907
    ФБУ Томский ЦСМ
    Томская область
    8722 8907

    Программное обеспечение

    Программное обеспечение измерителей записано в память микропроцессора и с помощью пароля защищено от несанкционированного вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения приборов для измерений показателей качества и учета электрической энергии PM130P Plus, PM130E Plus, PM130EH Plus представлены в таблице 2.

    Таблица 2 - Идентификационные данные программного обеспечения приборов для измерений показателей качества и учета электрической энергии PM130P Plus, PM130E Plus,

    PM130EH Plus

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    № версии

    ПО

    Цифровой идентификатор программного обеспечения (контрольная сумма)

    Алгоритм вычисления идентификатора ПО

    ПО приборов для измерений показателей качества и учета электрической энергии PM130P Plus, PM130E Plus, PM130EH Plus

    PM130_11.23.3_1

    CFA

    11.23.3

    1CFA

    Отсутствует

    Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «A».


    Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится в виде наклейки на переднюю поверхность корпуса измерителя, а также типографским методом на титульные листы эксплуатационной документации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Приборы для измерений показателей качества и учета электрической энергии PM130P Plus, PM130E Plus, PM130EH Plus. Руководство пользователя.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к приборам для измерений показателей качества и учета электрической энергии PM130P Plus, PM130E Plus, PM130EH Plus

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    ГОСТ 14014-91 "Приборы и измерительные преобразователи цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний”;

    ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется в соответствии с документом МП 36128-07: «Приборы для измерений показателей качества и учета электрической энергии PM130P Plus, PM130E Plus, PM130EH Plus. Методика поверки», утверждённым ФГУП «ВНИИМС» в 2007 году.

    Основное оборудование, необходимое для поверки: калибратор переменного напряжения и тока многофункциональный с погрешностью не хуже 0,08 %.


    Изготовитель


    Фирма «SATEC LTD», Израиль.
    Адрес: Har Hotzvim Science Based Industrial Park, P. O. Box 45022 Jerusalem 91450, Israel

    Конструктивно измеритель выполнен в ударопрочном пылезащитном корпусе и представляет собой портативный цифровой прибор, внешний вид которого представлен на рисунке 1.

    Внешний вид. Приборы для измерений показателей качества и учета электрической энергии (PM130P Plus, PM130E Plus, PM130EH Plus), http://oei-analitika.ru

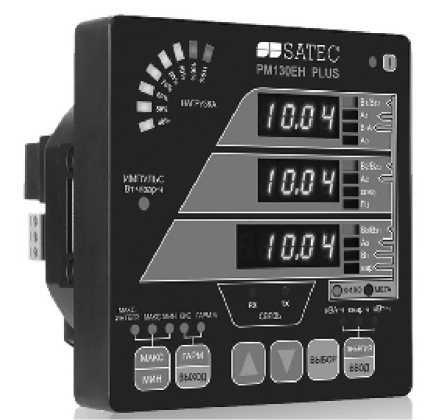

    Рисунок 1 - Внешний вид измерителя PM130EH Plus

    Принцип действия измерителей основан на одновременном измерении мгновенных значений токов и напряжений в каждой из фаз сети. Измерения производятся с помощью быстрого аналого-цифрового преобразователя и производятся с частотой, в 32 или 64 раза превосходящей сетевую частоту. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются различные параметры электроэнергии. Запись выбранных для регистрации параметров производится во внутреннюю память прибора, информация из которой может быть выведена через цифровой интерфейс для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут производиться дистанционно, через цифровой интерфейс, а также с помощью кнопок управления. Измерители имеют порты коммуникации RS-485, протоколы ASdl, Modbus и DNP3.0. Возможна установка дополнительного коммутационного порта Ethernet; протоколы Modbus TCP и DNP3 TCP. Приборы оснащены 3-х оконным светодиодным индикатором (дисплеем). Модель PM130P Plus является базовой, у моделей PM130E Plus и PM130EH Plus расширены измерительные возможности (таблица 1).

    Таблица 1 - Измерительные возможности различных моделей серии PM130 Plus:

    Параметр

    PM130P Plus

    PM130E Plus

    PM130EH Plus

    Ток

    +

    +

    +

    Напряжение

    +

    +

    +

    Частота

    +

    +

    +

    Коэф. мощности

    +

    +

    +

    Активная мощность

    +

    +

    +

    Реактивная мощность

    +

    +

    +

    Полная мощность

    +

    +

    +

    Активная энергия

    +

    +

    Реактивная энергия

    +

    +

    Полная энергия

    +

    +

    Коэф. искажения синусоидальности тока и напряжения

    +

    Коэф. гармонических составляющих тока и напряжения

    +

    Сдвиг фаз

    +

    Все три модели могут быть оснащены одним из 4-х дополнительных модулей:

    • 1. Модуль коммутационного порта Ethernet.

    • 2. Модуль аналоговых выходов: 4 оптически изолированных аналоговых выхода с внутренним источником питания (0-20 мА, 4-20 мА, 0-1 мА, ±1 мА).

    • 3. Модуль 4-х цифровых входов и 2-х релейных выходов.

    • 4. Модуль 4-х цифровых входов и батареи, обеспечивающей автономное питание часов (до 5 лет) при перерывах в электропитании. Без этого модуля показания часов при отключении электропитания сохраняются в течение 30 сек. Заказ и использование многотарифной системы учета возможно только при наличии данного модуля.

    Схема пломбирования измерителя от несанкционированного доступа приведена на рисунке 2.

    Внешний вид. Приборы для измерений показателей качества и учета электрической энергии (PM130P Plus, PM130E Plus, PM130EH Plus), http://oei-analitika.ru

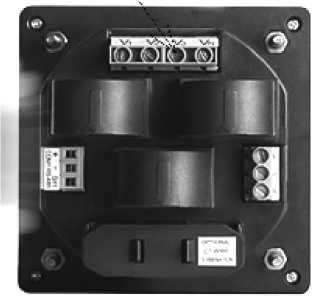

    Рисунок 2 - Место пломбирования от несанкционированного доступа (показано стрелкой)


    В комплект поставки входят:

    - измеритель

    - 1

    шт.

    - 1

    шт.

    - 1

    экз.

    - 1

    шт.

    - 1

    экз.

    - 1

    шт.

    - 1

    экз.

    - комплект монтажных частей

    - руководство по установке и эксплуатации ( на CD- диске )

    - CD с программным обеспечением и документацией

    - паспорт

    -протокол заводских испытаний

    -методика поверки (на CD-диске)


    Основные метрологические и технические характеристики измерителей приведены в таблицах 3 и 4.

    Таблица 3 - Основные метрологические характеристики

    Величины

    Предельное значение

    Номинальные значения

    Пределы допускаемой основной относительной погрешности

    Линейное напряжение (для каждой из трех фаз), В

    3 х 800

    или 3 х 144

    3 х 690

    или 3 х 120

    0,2 %

    Ток, А

    6 или 15

    1 или 5

    0,2 %

    Частота, Гц

    15-480

    50 или 60; спец. версии - 25 или 400

    0,02 %

    Коэффициент мощности при токе 5-200 % и напряжении 10-120 % от номинальных значений

    От -1 до +1

    ±0,2 % для диапазонов от 0,5 до 1,0 и от -1 до -0,5

    Активная мощность

    Класс 0.5S

    ± 0,2 %

    реактивная мощность

    0,5 S по ГОСТ Р 52323-

    ± 0,3 %

    полная мощность

    2005

    ± 0,2 %

    Активная энергия

    (IEC 62053- 22:2003)

    ± 0,2 %

    реактивная энергия

    ± 0,3 %

    Полная энергия

    ± 0,2 %

    Коэффициент искажения синуса (КИС) (только

    PM130EH)

    0-100 %

    100 %

    ± 1,5 %

    Погрешности измерений для напряжения, тока, мощности и энергии даны для температурного интервала от + 20 °C до + 26 °C. За пределами этого интервала дополнительная погрешность измерения тока и напряжения составляет 0,01 % /К, мощности и энергии - 0,02 % / К.

    Таблица 4 - Основные технические характеристики измерителей

    Наименование характеристики

    Значение

    Диапазон рабочих температур, °С Температура хранения, °С

    от - 20 до + 60 от - 25 до + 80

    Относительная важность, %

    от 0 до 95 без конденсата

    Габаритные размеры(длина х ширина х глубина), мм

    114 х 114 х 109

    Масса (не более), кг

    0,7
