Система измерительная для стендовых испытаний

главных редукторов вертолетов

СИГР-6

01

71489-18

Общество с ограниченной ответственностью «ПКЦ Системы ТРИАЛ» (ООО «ПКЦ Системы ТРИАЛ») г. Москва

СТ770

017.01 МП

СТ770-017.02

МП1

Общество с ограниченной ответственностью «ПКЦ Системы ТРИАЛ» (ООО «ПКЦ Системы ТРИАЛ») г. Москва

ФГБУ

«ГНМЦ»

Минобороны России, Московская область, г. Мытищи




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «30» августа 2021 г. № 1886

Лист № 1 Регистрационный № 71489-18 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-6

Назначение средства измерений

Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-6 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, силы, избыточного давления рабочей жидкости и воздуха, расхода рабочей жидкости, силы и напряжения переменного тока (400 Гц), виброускорения и виброскорости, частоты переменного тока, электрического сопротивления, напряжения переменного тока, напряжения постоянного тока, тепловой мощности рабочей жидкости, интервалов времени, электрической мощности и температуры, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание средства измерений

Конструктивно система представляет собой стойку управления с размещенными в ней многоканальным измерительным усилителем MGCplus (далее - усилитель MGCplus), конвертором «USB/RS485 СК201» - AC4, консолью управления, источником бесперебойного питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП). Шкаф измерительный датчиков 4...20 с размещенными в нем нормирующими усилителями DataForth и многоканальным регулятором температуры «Термодат-22М2», шкаф измерительный с размещенными в нем нормирующими усилителями DataForth и многоканальным регулятором температуры «Термодат-22М5», шкаф измерительный температуры с размещенным в нем многоканальными регулятором температуры «Термодат-22М2», шкафы генератора переменного тока с размещенными в них трансформаторами тока ТФ-1 (регистрационный номер в Федеральном информационной фонде (рег. № 20466-10) и приборами PM130P Plus (рег. № 36128-07), блок измерительный и блоки измерительные вибрации с размещенными в них установками измерительными LTR (рег. № 35234-15), секундомер-измеритель временных параметров реле и выключателей ИВПР-203М (далее - секундомер-измеритель ИВПР-203М) (рег. № 61834-15), а так же тепловычислитель СПТ961 (рег. № 35477-12) в защитном коробе выполнены в отдельных корпусах и расположены в испытательном боксе. Датчики крутящего момента силы T10F (рег. № 50769-12), датчики тахометрические МЭД-1 (рег. № 64257-16), датчики силоизмерительные тензорезисторные U2B 20 кН (рег. № 64341-16), преобразователи давления измерительные DMP (далее - датчики давления) (рег. № 56795-14), преобразователь расхода турбинный ТПР-11 (далее - датчик расхода) (рег. № 8326-04), вибропреобразователи МВ-46 (рег. № 34908-07), усилители заряда АР5000-001 (рег. № 56464-14), термометры сопротивления ТС742С (рег. № 41202-09), термометры сопротивления ДТС064-50М (рег. № 28354-10) и термометр сопротивления П-109 установлены в испытательном боксе. Рабочее место оператора, включающее в себя мониторы, клавиатуру и мышь, расположено рядом со стойкой управления в пультовом помещении.

Функционально система состоит из измерительных каналов (ИК):

  • - ИК крутящего момента силы;

  • - ИК частоты вращения;

  • - ИК силы;

  • - ИК избыточного давления рабочей жидкости и воздуха;

- ИК напряжения переменного тока (400 Гц);

- ИК силы переменного тока (400 Гц);

- ИК виброускорения и виброскорости;

- ИК расхода рабочей жидкости;

- ИК частоты переменного тока;

- ИК напряжения переменного тока;

- ИК напряжения постоянного тока;

- ИК электрического сопротивления;

- ИК тепловой мощности;

- ИК интервалов времени;

- ИК электрической мощности;

- ИК температуры.

ИК крутящего момента силы

Принцип действия ИК основан на преобразовании частотного сигнала от датчика в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК частоты вращения

Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала от датчика тахометрического в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК силы

Принцип действия ИК силы основан на преобразовании аналогового сигнала от датчика силы в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК избыточного давления рабочей жидкости и воздуха

Принцип действия ИК избыточного давления рабочей жидкости и воздуха основан на преобразовании аналогового сигнала от датчика давления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК напряжения переменного тока (400 Гц)

Напряжение переменного тока измеряется прибором РМ130Р Plus. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК силы переменного тока (400 Гц)

Принцип действия ИК силы переменного тока основан на преобразовании переменного тока трансформаторами тока ТФ-1 и последующим измерением силы переменного тока прибором РМ130Р Plus. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК виброускорения и виброскорости

Принцип действия ИК виброускорения основан на преобразовании аналогового сигнала от вибропреобразователя в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК расхода рабочей жидкости

Принцип действия ИК основан на преобразовании импульсного сигнала от датчика расхода в цифровой код с последующим вычислением ПЭВМ значений расхода рабочей жидкости по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК частоты переменного тока

Принцип действия ИК частоты переменного тока основан на преобразовании частотного сигнала в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК напряжения переменного тока

Принцип действия ИК напряжения переменного тока основан на преобразовании аналогового сигнала в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК напряжения постоянного тока

Принцип действия ИК напряжения постоянного тока основан на преобразовании аналогового сигнала в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК электрического сопротивления

Принцип действия ИК электрического сопротивления основан на преобразовании аналогового сигнала в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК тепловой мощности

Тепловая мощность измеряется тепловычислителем СПТ961. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК интервалов времени

Интервалы времени измеряются секундомером-измерителем ИВПР-203М. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК электрической мощности

Электрическая мощность измеряется прибором РМ130Р Plus. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК температуры

Принцип действия ИК температуры основан на преобразовании аналогового сигнала от термометра сопротивления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Общий вид стойки управления системы, места нанесения знака утверждения типа, заводского номера и знака поверки представлены на рисунке 1.

Общий вид других компонентов системы представлен на рисунках 2.. .20.

Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 21). Пломбирование не предусмотрено.

Место нанесения знака утверждения типа

Место нанесения знака поверки

□ □

- -V-

zx сигм Системы Три S А №01

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

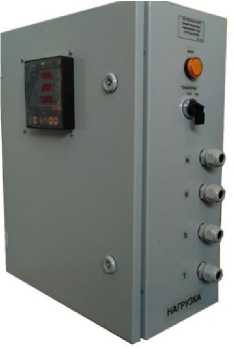

Рисунок 2 - Шкаф генератора переменного тока

Место нанесения заводского номера

Рисунок 1 - Общий вид стойки управления

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

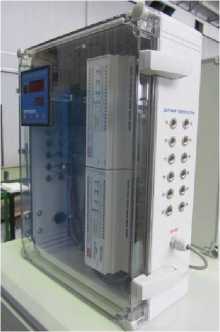

Рисунок 3 - Шкаф измерительный датчиков 4...20

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

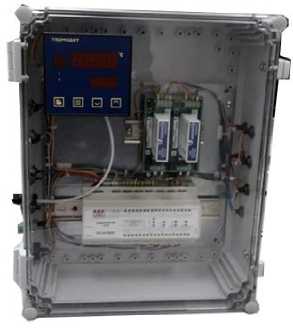

Рисунок 4 - Шкаф измерительный температуры

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

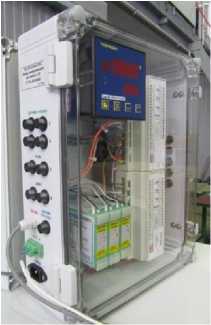

Рисунок 5 - Шкаф измерительный

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

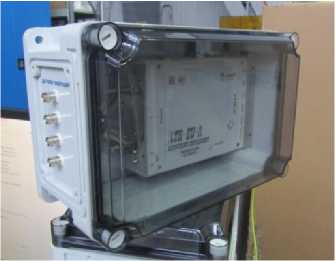

Рисунок 6 - Блок измерительный

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

Рисунок 7 - Блок измерительный вибрации

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

Рисунок 8 - Датчик силы U2B

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

Рисунок 9 - Датчик расхода

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

Рисунок 10 - Датчик

давления DMP

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

Рисунок 11 - Трансформатор тока ТФ-1

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

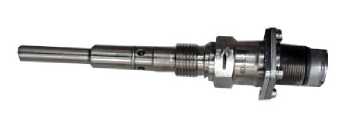

Рисунок 12 - Датчик T10F

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

Рисунок 13 -

Тепловычислитель СПТ961

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

Рисунок 14 -

Вибропреобразователь МВ-46

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru
Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

Рисунок 16 - Датчик тахометрический МЭД-1

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

Рисунок 17 - Термометр П-109

Рисунок 15 - Усилитель заряда АР5000-001

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

Рисунок 18 - Термометр

сопротивления ДТС064-50М

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

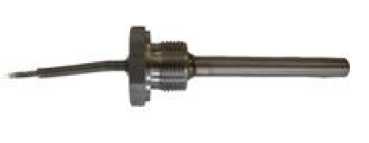

Рисунок 19 - Термометр

сопротивления ТС742С

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

Рисунок 20 - Секундомер-

измеритель ИВПР-203М

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

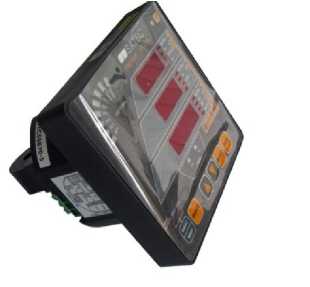

Рисунок 21 - Прибор

РМ130Р Plus

Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru
Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

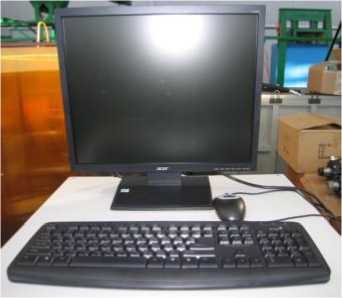

Рисунок 21 - Рабочее место

оператора

Рисунок 21 - Внешний вид замка на дверце стойки управления

Программное обеспечение

Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows. Алгоритм вычисления цифрового идентификатора - MD5.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GarisGrad.dll

GarisAspf.dll

GarisInterpreter.dll

Номер       версии

(идентификационный номер) ПО

0.0.0.147

0.0.0.147

0.0.0.148

Цифровой идентификатор ПО

1f4635a21a99f1273dff

5e796bee6ff9

194871dff7167e722032

913377f6a8a0

1b81ee91d1a68a1b6f6f

04c06b434198

Другие идентификационные данные,        если

имеются

Библиотека фильтрации, градуировочных расчетов

Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала

Библиотека формул вычисляемых каналов

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ldevpci.sys

ldevs.sys

Номер       версии

(идентификационный номер) ПО

6.0.2.0

Цифровой идентификатор ПО

0f7816797e8124624340dcd93a677e2b

16bf7e218c02f682558a468d1f2f4bf3

Другие идентификационные данные, если имеются

Драйвер платы L780 фирмы L-Card

Драйвер платы L780 фирмы

L-Card

Уровень защиты СПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений крутящего момента силы, Н^м

от 50 до 1000

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

±0,5

Количество ИК крутящего момента силы, шт.

1

Диапазон измерений крутящего момента силы, Н^м

от 50 до 2000

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

±0,5

Количество ИК крутящего момента силы, шт.

2

Диапазоны измерений частоты вращения, об/мин

от 10 до 250 включ.; св. 250 до 3650 включ.

Пределы допускаемой относительной погрешности измерений частоты вращения, % (в диапазоне от 10 до 250 включ.)

(в диапазоне св. 250 до 3650 включ.)

±1,5

±0,5

Количество ИК частоты вращения, шт.

2

Диапазон измерений силы, кН

от 2 до 20

Пределы допускаемой относительной погрешности измерений силы, %

±0,5

Количество ИК силы, шт.

1

Диапазон измерений избыточного давления рабочей жидкости, МПа

от 0 до 0,8

Пределы допускаемой приведенной (к верхнему пределу (ВП)) погрешности измерений избыточного давления рабочей жидкости, %

±1,0

Количество ИК избыточного давления рабочей жидкости, шт.

5

Диапазон измерений избыточного давления воздуха, МПа

от 0 до 6

Пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления воздуха, %

±1,0

Количество ИК избыточного давления воздуха, шт.

1

Диапазон измерений избыточного давления рабочей жидкости, МПа

от 0 до 16

Пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления рабочей жидкости, %

±1,0

Количество ИК избыточного давления рабочей жидкости, шт.

5

Диапазон измерений напряжения переменного тока частотой 400 Гц, В

от 0 до 150

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения переменного тока частотой 400 Гц, %

±2,0

Количество ИК напряжения переменного тока частотой 400 Гц, шт.

3

Диапазон измерений силы переменного тока частотой 400 Гц, А

от 0 до 120

Пределы допускаемой приведенной (к ВП) погрешности измерений силы переменного тока частотой 400 Гц, %

±2,0

Количество ИК силы переменного тока частотой 400 Гц, шт.

3

Диапазон измерений электрической мощности, кВт

от 0 до 40

Пределы   допускаемой   относительной   погрешности   измерений

электрической мощности, %

±1,0

Количество ИК электрической мощности, шт.

1

Диапазон измерений электрической мощности, кВт

от 0 до 65

Пределы   допускаемой   относительной   погрешности   измерений

электрической мощности, %

±1,0

Количество ИК электрической мощности, шт.

1

Наименование характеристики

Значение

Диапазон измерений виброускорения, g

от 1 до 200

Диапазон рабочих частот, Гц

от 10 до 2000

Пределы   допускаемой   относительной   погрешности   измерений

виброускорения, %

±17,0

Количество ИК виброускорения, шт.

8

Диапазон измерений виброскорости, мм/с

от 10 до 200

Пределы   допускаемой   относительной   погрешности   измерений

виброскорости, %

±17,0

Количество ИК виброскорости, шт.

8

Диапазон измерений расхода рабочей жидкости, л/мин

от 12 до 60

Пределы допускаемой относительной погрешности измерений расхода рабочей жидкости, %

±2,0

Количество ИК расхода рабочей жидкости, шт.

1

Диапазон измерений частоты переменного тока, Гц

от 100 до 2100

Пределы допускаемой приведенной (к ВП) погрешности измерений частоты переменного тока, %

±0,5

Количество ИК частоты переменного тока, шт.

4

Диапазон измерений напряжения переменного тока, В

от 0,56 до 5,56

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения переменного тока, %

±0,5

Количество ИК напряжения переменного тока, шт.

1

Диапазон измерений напряжения постоянного тока, В

от 0,5 до 4,5

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, %

±0,5

Количество ИК напряжения постоянного тока, шт.

2

Диапазон измерений напряжения постоянного тока, В

от 0,25 до 4,75

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, %

±1,0

Количество ИК напряжения постоянного тока, шт.

1

Диапазон измерений электрического сопротивления, Ом

от 100 до 160

Пределы допускаемой приведенной (к ВП) погрешности измерений электрического сопротивления, %

±0,5

Количество ИК электрического сопротивления, шт.

4

Диапазон измерений температуры рабочей жидкости, оС

от 30 до 150

Пределы допускаемой абсолютной погрешности измерений температуры рабочей жидкости, оС

±2,0

Количество ИК температуры рабочей жидкости, шт.

2

Диапазон измерений температуры рабочей жидкости, оС

от 30 до 150

Пределы допускаемой абсолютной погрешности измерений температуры рабочей жидкости, оС

±2,0

Количество ИК температуры рабочей жидкости, шт.

2

Диапазон измерений тепловой мощности рабочей жидкости, кДж/мин (ккал/мин)

от 0 до 670 (от 0 до 160)

Пределы допускаемой относительной погрешности измерений тепловой мощности рабочей жидкости, %

* - для ДТ рабочей жидкости менее 3 оС метрологические характеристики ИК тепловой мощности рабочей жидкости не нормируются

±3,5*

Наименование характеристики

Значение

Количество ИК тепловой мощности, шт.

1

Диапазон измерений температуры корпуса изделия, оС

от 0 до 150

Пределы допускаемой абсолютной погрешности измерений температуры корпуса изделия, оС

±2,0

Количество ИК температуры корпуса изделия, шт.

2

Диапазон измерений интервалов времени, мин

от 0,5 до 200

Пределы допускаемой абсолютной погрешности измерений интервалов времени, мин

±0,02

Количество ИК интервалов времени, шт.

1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

220+22

- частота переменного тока, Гц

50+1

Максимальная потребляемая мощность, В-А, не более

500

Габаритные размеры, (длинахширинахвысота), мм, не более: - стойки управления

600х600х1400

- монитора

180x560x430

- клавиатуры

140х450х20

- мыши

115х60х35

- шкафа генератора переменного тока

200х400х500

- шкафа измерительного температуры

140х350х400

- шкафа измерительного датчиков 4.. .20

140х350х400

- шкафа измерительного

140х350х400

- блока измерительного вибрации

300х250х165

- блока измерительного

300х250х165

- датчика T10F

250х70х350

- датчика тахометрического МЭД-1

14х14х55

- датчика силы U2B (20 кН)

300х250х165

- датчика давления DMP

110х35х35

- вибропреобразователя МВ-46

45х45х30

- усилителя заряда АР5000-001

15х150х90

- термометра сопротивления ДТС064-50М

80х20х20

- термометра сопротивления П-109

120х40х40

- термометра сопротивления ТС742С

2403х15х5

- тепловычислителя СПТ961

40х250х165

- секундомера-измерителя ИВПР-203М

35х110х140

- преобразователя расхода турбинного ТПР-11

95х36х92

Масса, кг, не более: - стойки управления

145,0

- монитора

3,5

- клавиатуры

0,7

- мыши

0,1

- шкафа генератора переменного тока

10

- шкафа измерительного температуры

7

- шкафа измерительного датчиков 4.20

7

- шкафа измерительного

7

- блока измерительного вибрации

5

Наименование характеристики

Значение

- блока измерительного

5

- датчика U10F

7,5

- датчика тахометрического МЭД-1

0,3

- датчика силы 1.'2В (20 кН)

5

- датчика давления DMP

0,2

- вибропреобразователя МВ-46

0,1

- усилителя заряда АР5000-001

0,1

- термометра сопротивления ДТС064-50М

0,1

- термометра сопротивления П-109

0,2

- термометра сопротивления ТС742С

0,2

- тепловычислителя СПТ961

1,5

- секундомера-измерителя ИВПР-203М

0,3

- преобразователя расхода турбинного ТПР-11

0,8

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха при температуре 25°С, %

  • - атмосферное давление, кПа

от +10 до +30

от 30 до 80 от 97,3 до 104,6

Знак утверждения типа

наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

1 Стойка управления

СТ770.30.00.000

1 шт.

1.1 Системный блок

AMD Atlon II X2 240/ 2,8ГГц/ 1024Мb/250Gb (встроенные LAN, USB)

1 шт.

1.2 Источник бесперебойного питания

Smart UPS 450

1 шт.

1.3 АЦП (с процессором)

L-780-85

1 шт.

1.4 Многоканальный измерительный усилитель

MGCplus

1 шт.

1.5 Конвертер USB/RS485

АС4

1 шт.

2 Рабочее место оператора

  • 2.1 Монитор

  • 2.2 Клавиатура

  • 2.3 Мышь

Philips

Genius

Defender

2 шт.

1 шт.

1 шт.

3 Датчик крутящего момента силы

T10F

3 шт.

4 Датчик тахометрический

МЭД-1-15-2,0

2 шт.

5 Датчик силы

02В (20 кН)

1 шт.

6 Датчик давления

DMP 331

DMP 333

5 шт.

3 шт.

7 Датчик расхода

ТПР11-1-1

1 шт.

8 Вибропреобразователь

МВ-46

8 шт.

9 Усилитель заряда

АР5000-001

8 шт.

10 Термометр сопротивления

ДТС064-50М.В3.80

3 шт.

11 Термометр сопротивления

П-109

1 шт.

12 Термометр сопротивления

ТС742С

2 шт.

Наименование

Обозначение

Количество

13 Тепловычислитель

СПТ961

1 шт.

14 Шкаф генератора переменного тока

СТ770.40.00.000

1 шт.

14.1 Трансформатор тока

ТФ-1

3 шт.

14.2 Прибор

РМ130Р Plus

1 шт.

15 Шкаф генератора переменного тока

СТ770.40.00.000-01

1 шт.

15.1 Трансформатор тока

ТФ-1

3 шт.

15.2 Прибор

РМ130Р Plus

1 шт.

16 Шкаф измерительный температуры

СТ770.60.00.000

1 шт.

16.1 Многоканальный регулятор температуры

Термодат-22М2

2 шт.

17 Шкаф измерительный датчиков 4.. .20

СТ770.50.00.000

1 шт.

17.1 Нормирующий усилитель

DataForth

3 шт.

17.2 Многоканальный регулятор температуры

Термодат-22М2

1 шт.

18 Шкаф измерительный

СТ770.80.00.000

1 шт.

18.1 Нормирующий усилитель

DataForth

2 шт.

18.2 Многоканальный регулятор температуры

Термодат-22М5

1 шт.

19 Тепловычислитель

СПТ961

1 шт.

20 Блок измерительный

СТ770.70.00.000

1 шт.

20.1 Установка измерительная

LTR

1 шт.

21 Блок измерительный вибрации

СТ012.20.00.000-07

2 шт.

21.1 Установка измерительная

LTR

1 шт.

22 Секундомер-измеритель временных параметров реле и выключателей

ИВПР-203М

1 шт.

23 Комплект кабелей

1 к-т.

24 Программное обеспечение

Гарис

1 шт.

25 Формуляр

СТ770.20.00.000 ФО

1 экз.

26 Руководство по эксплуатации

СТ770.20.00.000 РЭ

1 экз.

27 Методика поверки

СТ770-017.02 МП1

1 экз.

Таблица 5 - Комплект ЗИП

Наименование

Обозначение

Количество

1 Кабель для поверки ДМ

СТ720.00.13.000

1 шт.

2 Кабель для поверки ДР и IU

СТ720.00.14.000

1 шт.

3 Кабель для поверки ИК силы

СТ760.00.13.000

1 шт.

4 Рама для нагружения *

СТ020.00.04.000

1 шт.

5 Кабель для поверки IU

СТ760.00.12.000

1 шт.

6 Кабель для поверки IU СПТ

СТ770.00.12.000

1 шт.

7 Кабель для поверки ДВ

СТ720.00.16.000

2 шт.

8 Кабель питания генератора тест-сигнала

СТ720.00.21.000

1 шт.

9 Генератор тест-сигнала

СТ720.00.20.000

1 шт.

10 Кабель для поверки ДР и IU

СТ720.00.14.000

1 шт.

11 Кабель для поверки ИКЧВ

СТ770.00.11.000

1 шт.

12 Кабель для поверки П-109

СТ770.83.00.000

1 шт.

13 Кабель для поверки ИК температуры

СТ720.81.00.000

1 шт.

14 Кабель для поверки ИК температуры СПТ

СТ770.82.00.000

1 шт.

* - поставляется по отдельному заказу

Сведения о методиках (методах) измерений

приведены в разделе «Методика калибровки» руководства по эксплуатации СТ770.20.00.000.РЭ «Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-6».

Нормативные документы, устанавливающие требования к системе измерительной для стендовых испытаний главных редукторов вертолетов СИГР-6

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 -10-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения в диапазоне частот 1-10-1 до 2409 Гц»

ГОСТ 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы

ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа

МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы

Изготовитель

Общество с ограниченной ответственностью «ПКЦ Системы ТРИАЛ»

(ООО «ПКЦ Системы ТРИАЛ»)

ИНН 7728304494

Адрес: 117465, г. Москва, ул. Генерала Тюленева, д. 29А

Почтовый адрес: 109377, г. Москва, а/я 73

Телефон: (495) 557-90-80; телефон/факс: (495) 557-32-30

E-mail: trialsystems@rambler.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13

Телефон: (495) 583-99-23; факс: (495) 583-99-48

Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа RA.RU.311314 от 31.08.2015 г.




Приказ Росстандарта №1886 от 30.08.2021, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

30 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

  • 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

(                             л

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB2870OA0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
