МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Россгандарт)

ПРИКАЗ

30 октября 2017 г.

2280

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 59788 «Анализаторы растворенного кислорода МАРК-409» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ВЗОР» от 12 сентября 2017 г. № 275 и № 276 приказываю:

  • 1. Внести изменения в описание типа на анализаторы растворенного кислорода МАРК-409, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 44752-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Переоформить свидетельство об утверждении типа № 59788 «Анализаторы растворенного кислорода МАРК-409», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 44752-15, в связи с внесением изменений в методику поверки и изменением интервала между поверками. Действие методики поверки «Анализатор растворенного кислорода МАРК-409. Методика поверки», приведенной в Приложении А1 к Руководству по эксплуатации ВР37.00.000РЭ распространить на анализаторы, выпускаемые после издания приказа о переоформлении свидетельства об утверждении типа.

  • 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С.Голубев

г                          л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

CI51 /Д НИЯ О Ct р[ ЛФИЮШ ЭН

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» октября 2017 г. №2280

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы растворенного кислорода МАРК-409

Назначение средства измерений

Анализаторы растворенного кислорода МАРК-409 предназначены для измерений массовой концентрации растворенного в воде кислорода (КРК) и температуры водных сред. Параметры анализируемой среды должны соответствовать нормам, установленным приказом Минэнерго России от 19 июня 2003 года № 229 "Об утверждении Правил технической эксплуатации электрических станций и сетей Российской Федерации".

Описание средства измерений

Анализаторы растворенного кислорода МАРК-409 (в дальнейшем анализаторы) - это двухканальные измерительные приборы, состоящие из блока преобразовательного и датчиков кислородных ДК-409, ДК-409Т либо ДК-409ТМ.

При измерении КРК используется амперометрический датчик кислородный, по принципу работы совпадающий с полярографической ячейкой закрытого типа.

Каждый датчик кислородный оснащен микросхемой энергонезависимой памяти, в которой изначально записаны параметры термодатчика, а также фиксируются значения солесодержания в анализируемой среде и длины подключенной кабельной вставки, вводимые с блока преобразовательного.

Датчики кислородные - проточные (ДК-409Т, ДК-409ТМ) либо проточно-погружные (ДК-409). Они могут быть удалены с помощью кабельной вставки от блока преобразовательного: ДК-409 и ДК-409Т на расстояние до 100 м, ДК-409ТМ на расстояние до 31 м.

Блок преобразовательный - микропроцессорный, осуществляющий отображение результатов измерений значений КРК и температуры анализируемой среды, которые выводятся на экран графического ЖК индикатора (в дальнейшем индикатор). При этом возможен режим индикации одного из каналов измерений либо режим одновременной индикации двух каналов измерений.

По каждому каналу предусмотрен программируемый диапазон измерений по токовому выходу, что позволяет осуществлять регистрацию измеряемых значений с использованием токовых выходов. Установка унифицированного выходного сигнала (от 0 до 5 мА либо от 4 до 20 мА) может производиться отдельно для каждого канала.

В зависимости от исполнения анализатора питание блока преобразовательного может осуществляться от сети переменного тока 220 В, 50 Гц (МАРК-409, МАРК-409/1, МАРК-409Т, МАРК-409Т/1) либо 36 В, 50 Гц (МАРК-409/36, МАРК-409/1/36, МАРК-409Т/36, МАРК-409Т/1/36).

Блок преобразовательный выполнен в металлическом корпусе щитового либо настенного исполнения со степенью защиты от воздействия окружающей среды IP65, погружаемая часть датчиков кислородных имеет степень защиты от воздействия окружающей среды IP68.

Анализатор осуществляет обмен информацией по интерфейсу RS-485.

Градуировка анализатора - полуавтоматическая, по воздуху с относительной влажностью 100 % с учетом атмосферного давления.

Общий вид анализатора представлен на рисунке 1.

Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №2280 от 30.10.2017, https://oei-analitika.ru

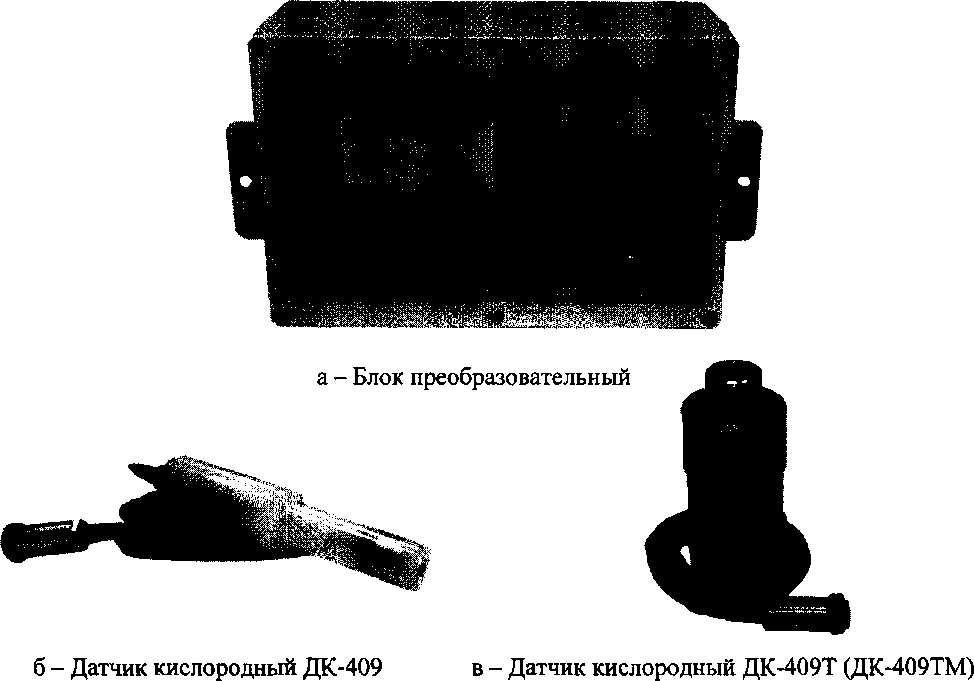

Рисунок 1 - Общий вид анализатора

Место нанесения

знака поверки                                Место

Приказ Росстандарта №2280 от 30.10.2017, https://oei-analitika.ru

Место

пломбирования

Приказ Росстандарта №2280 от 30.10.2017, https://oei-analitika.ru

Место нанесения знака поверки

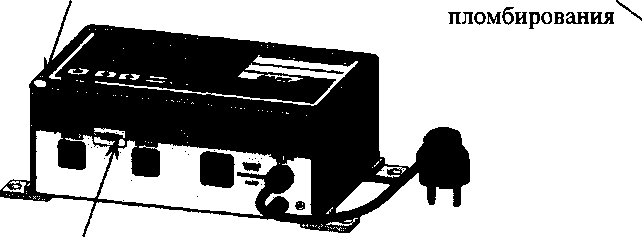

а - Блок преобразовательный настенного исполнения

б - Блок преобразовательный щитового исполнения

Рисунок 2 - Схема пломбирования от несанкционированного доступа к элементам конструкции (наклейка изготовителя), обозначение места нанесения знака поверки

Программное обеспечение

Анализаторы функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией по интерфейсу RS-485.

Запись метрологически значимого программного компонента (прошивка) производится в процессе изготовления анализаторов с помощью специальных программных средств. Конструкция анализаторов исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО:

- для платы индикации

4091.430.08.01

- для платы усилителя

409U.430.06.01

Номер версии (идентификационный номер) ПО:

- для платы индикации

08.01

- для платы усилителя

06.01

Цифровой идентификатор ПО:

~ для платы индикации

0x91D9ACEl

- для платы усилителя

Ox20C2CAF5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон измерений анализатора:

а) массовой концентрации растворенного в воде кислорода при температуре анализируемой среды +20 °C, мг/дм3

  • - с датчиками кислородными ДК-409 и ДК-409Т

  • - с датчиком кислородным ДК-409ТМ

б) температуры анализируемой среды, °C

от 0 до 10 от 0 до 45 от 0 до +70

Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток), мА:

  • - на нагрузке, не превышающей 500 Ом

  • - на нагрузке, не превышающей 2 кОм

от 4 до 20

от 0 до 5

Пределы допускаемой основной абсолютной погрешности анализатора при измерении КРК при температуре анализируемой среды +(20,0±0,2) °C и температуре окружающего воздуха +(20±5) °C, мг/дм3:

а) с датчиком кислородным ДК-409

  • - по индикатору

  • - по токовому выходу

б) с датчиком кислородным ДК-409Т

  • - по индикатору

  • - по токовому выходу

в) с датчиком кислородным ДК-409ТМ

  • - по индикатору

  • - по токовому выходу

±(0,0027+0,035-Q

±[(0,0027+0,005 Cto)+0,035 C)]

±(0,001 +0,035 С) ±[(0,001+0,005 - Сдиап)+0,035 • С)]

±(0,003+0,035 Q ±[(0,003+0,005 -Сдиш)+0,035 О1

Наименование характеристики

Значение

1

2

Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении КРК по индикатору и по токовому выходу, обусловленной изменением температуры анализируемой среды, на каждые ±5 °C от нормальной +(20,0±0,2) °C в пределах всего рабочего диапазона температур от 0 до +70 °C, мг/дм3

±(0,0005+0,013-0

Пределы допускаемой дополнительной абсолютной погрешности   анализатора при   измерении   КРК,

обусловленной изменением температуры окружающего воздуха, на каждые ±10 °C от нормальной +(20±5) °C в пределах всего рабочего диапазона от +5 до +50 °C, мг/дм3:

  • - по индикатору

  • - по токовому выходу

±(0,0004+0,006 С) ±[(0,0004+0,0025 Слил)+0,006С)’

Пределы допускаемой абсолютной погрешности анализатора при измерении КРК при температуре анализируемой среды, совпадающей с температурой градуировки, находящейся в диапазоне температур от +15 до +35 °C, при температуре окружающего воздуха +(20±5) °C, мг/дм3:

а) с датчиком кислородным ДК-409

  • - по индикатору

  • - по токовому выходу

б) с датчиками кислородными ДК-409Т

  • - по индикатору

  • - по токовому выходу

в) с датчиками кислородными ДК-409ТМ

  • - по индикатору

  • - по токовому выходу

±(0,0027+0,035 Q ±[(0,0027+0,005 -Сдиа«)+0,035 • Q]

±(0,001+0,0350 ±[(0,001 +0,005 • Сдидп)+0,035 • О]

±(0,003+0,035-0 ±[(0,003+0,005 • СдиаЯ)+0,035 • О]

Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды при температуре окружающего воздуха +(20±5) °C, °C

+0,3

Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении температуры анализируемой среды, обусловленной изменением температуры окружающего воздуха, на каждые ± 10 °C от нормальной +(20±5) °C в пределах всего рабочего диапазона от +5 до +50 °C, °C

±0,1

Время установления показаний анализатора при измерении КРК /др, мин, не более

2

Время установления показаний анализатора при измерении КРК ty, мин, не более:

  • - с датчиком кислородным ДК-409, ДК-409ТМ

  • - с датчиками кислородными ДК-409Т

30

60

Время установления показаний анализатора при измерении температуры анализируемой среды to,9, мин, не более:

  • - с датчиком кислородным ДК-409

  • - с датчиками кислородными ДК-409Т, ДК-409ТМ

7

1

Наименование характеристики

Значение

1

2

Время установления показаний анализатора при измерении температуры анализируемой среды ty, мин, не более:

  • - с датчиком кислородным ДК-409

  • - с датчиками кислородными ДК-409Т, ДК-409ТМ

20

3

Время прогрева и установления теплового равновесия, ч, не более

0,5

Нестабильность показаний анализатора при измерении КРК за время 8 ч, мг/дм3:

а) с датчиком кислородным ДК-409

  • - по индикатору

  • - по токовому выходу

б) с датчиками кислородными ДК-409Т

  • - по индикатору

  • - по токовому выходу

в) с датчиками кислородными ДК-409ТМ

  • - по индикатору

  • - по токовому выходу

±(0,00135+0,0175-0)

+[(0,00135+0,0025-Cduan)+0,0175-Q]

±(0,0005+0,0175-Q ±[(0,0005+0,0025 • Cto)+0,0175 • Q]

±(0,0015+0,0175-0 ±[(0,0015+0,0025 • С^+ОД 175 О1

где С - измеренное значение КРК, мг/дм3; Сдшт - значение верхнего предела запрограммированного диапазона измерений КРК по токовому выходу, мг/дм3.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Параметры электрического питания:

а) напряжение переменного тока, В:

  • - для анализатора исполнений МАРК-409, МАРК-409/1, МАРК-409Т, МАРК-409Т/1

  • - для анализатора исполнений МАРК-409/36,   МАРК-409/1/36,

МАРК-409Т/36, МАРК-409Т/1/36

б) частота переменного тока, Гц

2201зз

36^

50±1

Потребляемая мощность при номинальном значении напряжения питания, В А, не более

10

Габаритные размеры, мм, не более:

а) блок преобразовательный щитового исполнения (без кабеля)

  • - высота

  • - ширина

  • - длина

б) блок преобразовательный настенного исполнения (без кабеля)

  • - высота

  • - ширина

  • - длина

в) датчик кислородный ДК-409

  • - диаметр

  • - длина (без кабеля)

г) датчики кислородные ДК-409Т, ДК-409ТМ

  • - диаметр

  • - длина (без кабеля)

115

146

252

95

170

266

030

135

050

110

Наименование характеристики

Значение

1

2

Масса, кг, не более:

  • - блок преобразовательный

  • - датчик кислородный ДК-409 (без кабеля)

  • - датчик кислородный ДК-409Т, ДК-409ТМ (без кабеля)

2,6

0,1

0,3

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - относительная влажность окружающего воздуха при температуре +35 °C и более низких температурах без конденсации влаги, %, не более

  • - атмосферное давление, кПа (мм рт.ст.)

от +5 до +50

80

от 84,0 до 106,7

Параметры анализируемой среды:

  • - температура, °C

  • - давление, МПа

  • - содержание солей, г/дм3

  • - pH

  • - расход анализируемой среды через кювету проточную для датчика кислородного ДК-409, см3/мин

  • - расход анализируемой среды через датчик кислородный ДК-409Т либо ДК-409ТМ, см3/мин

от 0 до +70 0,1

от 0 до 40 от 4 до 12 от 70 до 600

от 100 до 1500

Средний срок службы анализатора, лет, не менее

10

Средняя наработка на отказ, ч, не менее

40000

Знак утверждения типа

наносится с внешней стороны на заднюю поверхность блока преобразовательного щитового исполнения и нижнюю поверхность блока преобразовательного настенного исполнения методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность анализаторов

Наименование

Обозначение

Количество, штук, на исполнение МАРК-

409

409/36

409/1

409/1/36

409Т

409Т/36

409Т/1

409Т/1/36

1

2

3

4

5

6

7

8

9

10

Блок преобразовательный

ВР37.01.000

1

-

-

-

-

-

-

-

ВР37.01.000-02

1

-

-

-

-

-

-

ВР40.01.000

-

-

1

-

-

-

-

-

ВР40.01.000-02

-

-

-

1

-

-

-

-

ВР37.01.000-01

-

-

-

-

1

-

-

-

ВР37.01.000-03

-

-

-

-

-

1

-

-

ВР40.01.000-01

-

-

-

-

-

-

1

-

ВР40.01.000-03

-

-

-

-

-

-

-

1

Наименование

Обозначение

Количество, штук, на исполнение МАРК-

О ’’Т

409/36

409/1

409/1/36

409Т

409Т/36

409Т/1

409Т/1/36

1

2

3

4

5

6

7

8

9

10

Датчик кислородный:

1) ДК-409Т:

  • - без кабельной вставки;

  • - с кабельной вставкой**;

ВР40.02.000

ВР40.02.000-01

*

*

*

*

2) ДК-409Т:

  • - без кабельной вставки;

  • - с кабельной вставкой**;

ВР40.05.000-01

ВР40.05.000-02

*

*

*

*

3) ДК-409ТМ:

  • - без кабельной вставки;

  • - с кабельной вставкой***.

ВР40.05.000-03

ВР40.05.000-04

Комплект монтажных частей

ВР37.03.000

1

1

1

1

1

1

1

1

Комплект монтажных частей

ВР49.06.000

1

1

-

-

1

1

-

-

Руководство по эксплуатации

ВР37.00.000РЭ

1

1

1

1

1

1

1

1

Паспорт

ВР37.00.000ПС

1

1

1

1

1

1

1

1

* Тип и количество (не более двух) по согласованию с заказчиком. ** Длина по согласованию с заказчиком (от 1 до 99 м).

*** Длина по согласованию с заказчиком (от 1 до 30 м).

Поверка

осуществляется по документу «Анализатор растворенного кислорода МАРК-409. Методика поверки», приведенному в Приложении А1 к Руководству по эксплуатации ВР37.00.000РЭ и утвержденному ФБУ «Нижегородский ЦСМ» 24.04.2017 г.

Основные средства поверки:

  • - кислородно-азотные поверочные газовые смеси (ПГС):

а) ГСО 10650-2015 0 разряда, с объемной долей кислорода

от 47,0 до 56,0 % и от 83,0 до 100 %;

б) ГСО 10651-2015 1 разряда, с объемной долей кислорода

от 3,5 до 4,6 % и от 10,4 до 12,7 %;

  • - термометр лабораторный электронный ЛТ-300 (per. № 61806-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы и технические документы, устанавливающие требования к анализатору растворенного кислорода МАРК-409

ГОСТ 22018-84 Анализаторы растворенного кислорода амперометрические ГСП. Общие технические требования.

ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода).

Р 50.2.045-2005 ГСИ. Анализаторы растворенного в воде кислорода. Методика поверки.

ТУ 4215-037-39232169-2010 Анализатор растворенного кислорода МАРК-409. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)

ИНН 5261003830

Адрес: 603003, г. Н. Новгород, ул. Заводской парк, д.ЗЗ.

Юридический адрес: 603009, г. Нижний Новгород, ул. Героя Елисеева, д. 7, кв. 24.

Телефон (факс): (831) 229-65-50

Web-сайт: http://vzomn.ru.

E-mail: market@vzor.nnov.ru.

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1.

Телефон (факс): (831) 428-78-78, (831) 428-57-95.

Web-сайт: http://www.nncsm.ru.

E-mail: mail@nncsm.ru.

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№ 30011-13 от 27 ноября 2013 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
