Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «25» апреля 2017 г. № 856

Изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ОАО «ТГК-1» каскад Туломских ГЭС

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ОАО «ТГК-1» каскад Туломских ГЭС

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ОАО «ТГК-1» каскад Туломских ГЭС предназначена для измерения активной и реактивной электроэнергии за установленные интервалы времени, автоматизированного сбора, обработки, хранения и отображения полученной информации.

АИИС КУЭ представляет собой многофункциональную, многоуровневую систему с централизованным управлением и распределенной функцией измерения, которая состоит из 22 измерительных каналов (ИК). АИИС КУЭ установлена на Верхне-Туломской ГЭС-12 и Нижне-Туломской ГЭС-13 каскада Туломских и Серебрянских ГЭС филиала «Кольский» ПАО «ТГК-1», территориально расположенных возле п. Верхнетуломский и п. Мурмаши Кольского района Мурманской области соответственно.

ИК АИИС КУЭ включают в себя следующие уровни:

• 1- й уровень - комплексы измерительно-информационные (ИИК), включающие трансформаторы тока (ТТ), трансформаторы напряжения (TH), счетчики активной и реактивной электроэнергии Альфа А1800, счетчик активной и реактивной электроэнергии Альфа А2, вторичные измерительные электрические цепи и технические средства каналов передачи данных.

• 2- й уровень - комплексы энергообъектов измерительно-вычислительные (ИВКЭ), созданные на базе комплексов аппаратно-программных средств (КАПС) для учета электроэнергии на основе устройств сбора и передачи данных (УСПД) серии RTU-300 (Per. № 19495-03, зав. № 000970, 000966), источники бесперебойного питания и технические средства приема-передачи данных.

• 3- й уровень - комплекс информационно-вычислительный (ИВК), включает в себя серверы, источник бесперебойного питания, автоматизированные рабочие места (АРМ) персонала ИВК и технические средства приема-передачи данных.

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 1 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 1 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Каждые 30 минут УСПД уровня ИВКЭ автоматически производят опрос цифровых счетчиков. Полученная информация записывается в энергонезависимую память УСПД, где осуществляется хранение измерительной информации, ее накопление и передача накопленных данных по основному или резервным каналам передачи данных на верхний уровень системы (сервер БД ИВК АИИС КУЭ), а также отображение информации по подключенным к УСПД ИВКЭ устройствам. В качестве основного канала связи используется корпоративная сеть передачи данных Ethernet филиала «Кольский» ПАО «ТГК-1». В качестве 1-ого резервного канала передачи данных используется коммутируемый канал сотовой связи стандарта GSM 900/1800 МГц, а в качестве 2-ого резервного канала передачи данных используется коммутируемый канал телефонной сети связи общего пользования (ТфССОП). При выходе из строя линий связи или УСПД ИВКЭ предусмотрен ручной сбор измерительной информации с оптопортов счетчиков с использованием инженерного пульта (ноутбука) с оптическим преобразователем и программным обеспечением для работы со счётчиками системы, с последующим переносом этой информации в базу данных сервера.

Сервер сбора данных ИВК АИИС КУЭ, установленный в ЦСОИ филиала «Кольский» ПАО «ТГК-1», по запросу и/или автоматически с периодичностью 1 раз в 30 минут производит опрос УСПД уровня ИВКЭ. Полученная информация записывается в базу данных сервера БД ИВК АИИС КУЭ.

На уровне ИВК системы выполняется обработка измерительной информации, получаемой с энергообъектов филиала «Кольский» ПАО «ТГК-1», в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и TH, резервное копирование, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Один раз в сутки учетная информация по инициативе ИВК АИИС КУЭ, в соответствии с согласованными сторонами регламентами, передается в АО «АТС» и другие организации-участники оптового рынка электроэнергии.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), созданной на основе устройств синхронизации системного времени УССВ, подключенных к УСПД ИВКЭ Верхне-Туломской ГЭС-12 и Нижне-Туломской ГЭС-13. Время встроенных часов УСПД ИВКЭ синхронизировано с единым календарным временем, которое передается через приёмник GPS-16HVS со спутников глобальной системы позиционирования - GPS, сличение ежесекундное, погрешность синхронизации не более 0,1 с. Корректировка времени встроенных часов УСПД ИВКЭ осуществляется автоматически 1 раз в 60 мин, при обнаружении рассогласования единого календарного времени и времени встроенных часов УСПД ИВКЭ более ± 1 с.

УСПД ИВКЭ осуществляет коррекцию времени встроенных часов счетчиков. Сличение времени встроенных часов счетчиков со временем встроенных часов УСПД ИВКЭ, выполняется один раз в 30 мин при каждом сеансе опроса. Корректировка времени встроенных часов счетчика осуществляется автоматически 1 раз в сутки, при обнаружении рассогласования времени встроенных часов УСПД ИВКЭ и счетчика более ± 2 с. От УСПД ИВКЭ так же обеспечивается синхронизация встроенных часов АРМ персонала.

Погрешность часов компонентов АИИС КУЭ не превышает ± 5 с.

Набор программных компонентов АИИС КУЭ состоит из стандартизированного и специализированного программных обеспечений (ПО).

В АИИС КУЭ используется специализированное ПО «АльфаЦЕНТР», имеющее сертификат соответствия № ТП 031-15 от 12.03.2015 г. в системе добровольной сертификации программного обеспечения средств измерений.

ПО «АльфаЦЕНТР» предназначено для автоматического сбора, обработки и хранения данных, получаемых со счётчиков электроэнергии и УСПД ИВКЭ, отображения полученной информации в удобном для анализа и отчётности виде, взаимодействия со смежными системами.

Файл ac_metrology.dll является библиотекой метрологически значимых функций версии 12.01 программного модуля «АльфаЦЕНТР Коммуникатор» версии 4.13 ПО «АльфаЦЕНТР» версии 15.04.01.01. Данный модуль выполняет функции синхронизации, математической обработки информации, поступающей от приборов учета, и является неотъемлемой частью АИИС КУЭ.

Идентификационные данные ПО представлены в таблице 1. Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с разделом 4.5. Р50.2.077-2014.

Состав комплексов измерительно-информационных ИК АИИС КУЭ приведен в таблице 2.1.

Таблица 2.1 - Состав комплексов измерительно-информационных ИК АИИС КУЭ

Верхне-Туломская

ГЭС-12, КРУ-6 кВ, яч.8.6, Ф-3

Верхне-Туломская

ГЭС-12, КРУ-6 кВ, яч.8.9, Ф-5

Верхне-Туломская ГЭС-12, КРУ-6 кВ, яч.8.5, Ф-2

308000

1800

1800

Энергия активная, W? Энергия реактивная, W_Q Календарное время

Энергия активная, Wp Энергия реактивная, W_Q Календарное время

Энергия активная, Wp Энергия реактивная, W_Q Календарное время

Энергия активная, W_P Энергия реактивная, Wq Календарное время

Энергия активная, W_P Энергия реактивная, Wq Календарное время

TH

TH

Счетчик

Нижне-Туломская

ГЭС-13, яч. 17, Ф-1 (6 кВ)

132000

42000

132000

42000

4800

Энергия активная, W_P Энергия реактивная, W_Q Календарное время

Энергия активная, W_P Энергия реактивная, W_Q Календарное время

Энергия активная, W_P Энергия реактивная, Wq Календарное время

Энергия активная, W_P Энергия реактивная, W_Q Календарное время

Энергия активная, W_P Энергия реактивная, Wq Календарное время

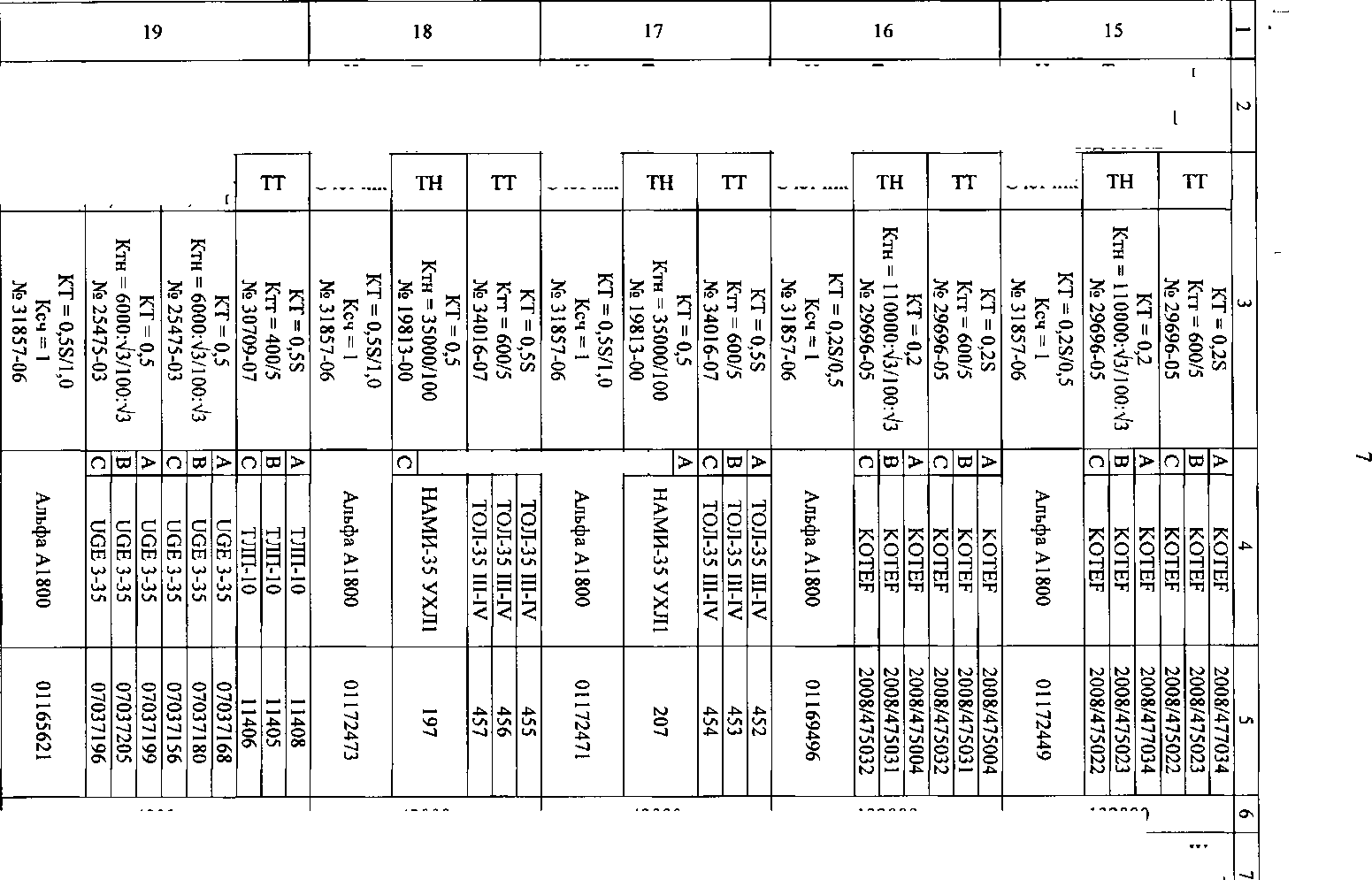

Продолжение таблицы 2.1

Примечания:

Метрологические характеристики ИК АИИС КУЭ приведены в таблицах 2.2 и 2.3 Таблица 2.2 - Метрологические характеристики ИК АИИС КУЭ

Продолжение таблицы 2.2

Таблица 2.3 - Метрологические характеристики ИК АИИС КУЭ

Примечания:

• 1. Метрологические характеристики относительной погрешности ИК АИИС КУЭ даны для измерения электроэнергии и средней мощности (получасовая);

• 2. В качестве метрологических характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95;

• 3. Метрологические характеристики ИК АИИС КУЭ, указанные в таблицах 2.2 и 2.3 нормированы с учетом ПО.

Технические характеристики ИК АИИС КУЭ приведены в таблице 2.4. Таблица 2.4 - Технические характеристики ИК АИИС КУЭ

Надежность системных решений:

• - стойкость к электромагнитным воздействиям;

• - ремонтопригодность;

• - функции контроля процесса работы и средства диагностики системы;

• - функция регистрации в журналах событий счетчиков и УСПД фактов:

• - параметрирования;

• - пропадание напряжения;

• - коррекции времени.

• - функция регистрации в журналах событий сервера фактов:

• - даты начала регистрации измерений;

• - перерывов электропитания;

• - программных и аппаратных перезапусков;

• - установки и корректировки времени;

• - нарушения защиты сервера;

• - отсутствия/довосстановления данных с указанием точки измерений и соответствующего интервала времени;

• - резервирование каналов передачи данных в системе;

• - резервирование электропитания оборудования системы.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электрической энергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• -  сервера;

• - наличие защиты информации на программном уровне:

• - установка пароля на счетчике электрической энергии;

• - установка пароля на УСПД;

• - установка паролей на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей;

• - использования цифровой подписи при передаче информации с результатами измерений.

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ОАО «ТГК-1» каскад Туломских ГЭС.

Комплектность АИИС КУЭ филиала «Кольский» ОАО «ТГК-1» каскад Туломских ГЭС определяется проектной документацией на систему. В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 3.

Таблица 3 - Комплектность АИИС КУЭ

осуществляется по документу ДЯИМ.21168598.422231.299.МП «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ОАО «ТГК-1» каскад Туломских ГЭС. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 12 сентября 2011 г.

Основные средства поверки:

• - трансформаторов тока - по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки»;

• - трансформаторов напряжения - по ГОСТ 8.216-88 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки» и/или по МИ 2845-2003 «ГСИ Измерительные трансформаторы напряжения 6Л/3...35 кВ. Методика проверки на месте эксплуатации», МИ 2925-2005 «Измерительные трансформаторы напряжения 35...330/^3 кВ. Методика поверки на месте эксплуатации с помощью эталонного делителя»;

• - счетчики электрической энергии Альфа А1800 - в соответствии с документом «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки МП-2203-0042-2006», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 19 мая 2006 г.;

• - счетчики электрической энергии Альфа А2 - в соответствии с документом «Счетчики электрической энергии трехфазные многофункциональные Альфа А2. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в мае 2004 г;

• - КАПС - в соответствии с документом «Комплексы аппаратно-программных средств для учета электроэнергии на основе УСПД серии RTU-300. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2003 г.;

• - радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS), Per. № 27008-04;

• - переносной компьютер с оптическим преобразователем и ПО для работы со счетчиками системы и ПО для работы с радиочасами МИР РЧ-01;

• - измеритель магнитного поля «ИМП-04»: диапазон измерений магнитного поля от 70 до 5000 нТл, Per. № 15527-02;

• - термогигрометр «CENTER» (мод. 314): диапазон измерений температуры от минус 20 до плюс 60 °C; диапазон измерений относительной влажности от 10 до 100 %, Per №22129-09.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в следующих документах:

Автоматизированная информационно-измерительная система коммерческого учета электроэнергии ГЭС-12 Каскада Туломских ГЭС филиала «Кольский» ОАО «ТГК-1» (АИИС КУЭ ГЭС-12 филиала «Кольский» ОАО «ТГК-1»). Том 1 Технический проект 21168598.42 2231.0299.

Автоматизированная информационно-измерительная система коммерческого учета электроэнергии ГЭС-13 Каскада Туломских ГЭС филиала «Кольский» ОАО «ТГК-1» (АИИС КУЭ ГЭС-13 филиала «Кольский» ОАО «ТГК-1»). Том 1 Технический проект 21168598.42 2231.0300.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АНИС КУЭ) филиала «Кольский» ОАО «ТГК-1» каскад Туломских ГЭС

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
