Номер по Госреестру СИ: 32925-06
32925-06 Анализаторы общего органического углерода
(550, 550-HT и 550-SX)
Назначение средства измерений:
Анализаторы общего органического углерода моделей 550, 550-НТ и 550-SX предназначены для измерения массовой концентрации общего органического углерода в воде высокой степени очистки, протекающей по трубопроводам.
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.04.2017
Номер записи - 119051
ID в реестре СИ - 341451
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, мод. 550-НТ, ВСКМ 90-15, Анализаторы общего органического углерода 550, 550-НТ, 550-HT, 550, 550-HT и 550-SX, 550,
Производитель
Изготовитель - Фирма "Mettler-Toledo Thornton, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 66
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 11
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3403 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Молоко и продукты переработки молока" (ТК 470)
Наличие аналогов СИ: Анализаторы общего органического углерода (550, 550-HT и 550-SX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Mettler-Toledo Thornton, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32925-06 20.04.2017 |
Анализаторы общего органического углерода, 550, 550-HT и 550-SX Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43139-09 01.01.2015 |
Анализаторы промышленные комбинированные, MAX 770 Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46117-10 |
Кондуктометр, Thornton 200CR Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55141-13 02.08.2023 |
Анализаторы натрия, 2300Na, 2301Na Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55142-13 02.08.2023 |
Анализаторы диоксида кремния, 2800Si Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58031-14 31.05.2024 |
Анализаторы общего органического углерода, 450TOC Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Кто поверяет Анализаторы общего органического углерода (550, 550-HT и 550-SX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "МЕТТЛЕР-ТОЛЕДО ВОСТОК" (RA.RU.312326) | 15 | 0 | 13 | 0 | 7 | 0 | 5 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы общего органического углерода (550, 550-HT и 550-SX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
6750 | 6598 |
|
ФБУ Калининградский ЦСМ Калининградская область |
4900 | 6598 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
5255 | 6598 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
7088 | 6598 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
5989 | 6598 |
Программное обеспечение
Анализаторы оснащены встроенным ПО, которое управляет работой прибора, собирает, отображает, обрабатывает и хранит полученные данные.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программно го обеспечения |
|
V |
V |
1.0 |
— |
— |
Все ПО является метрологически значимым и выполняет следующие функции:
выполнение самодиагостики прибора управление прибором;
установка режимов работы прибора; расчет концентрации общего углерода в пробах; обработка и хранение результатов измерений; построение калибровочных зависимостей;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса анализатора в виде наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодики измерений приведены в документе: «Анализаторы общего органического углерода моделей 550, 550-НТ и 550-SX. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам общего органического углерода моделей 550, 550-НТ и 550-SX
Техническая документация фирмы-изготовителя.
Лист № 3 всего листов 3
Поверка
Поверкаосуществляется по документу "Анализаторы общего органического углерода моделей 550, 550-НТ и 550-SX фирмы «Mettler-Toledo Thornton», США. Методика поверки МП 242-03792006 (Приложение А к Руководству по эксплуатации)", утвержденному ГЦИ СИ “ВНИИМ им. Д.И.Менделеева" 25 июля 2006 г.
Основные средства поверки: Сахароза кв. «ХЧ» по ГОСТ 5833-75 .
Изготовитель
Фирма “Mettler-Toledo Thornton, Inc.”, США, 36 Middelesex Tumpike, Bedford, MA 01730, USA. Тел.: +1 718-301-8600, Факс: + 1 718-301-8701.
Заявитель
ЗАО «Меттлер-Толедо Восток», 101000, г. Москва, Сретенский бульвар, 6/1, офис 6.
Тел.: (495) 621 56 66, 621 68 75, Факс: (495) 621 68 15
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег. номер 30001-10. Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14, эл.почта: info@vniim.ru
Принцип действия анализатора основан на окислении содержащих углерод компонентов анализируемой воды с помощью облучения ультрафиолетовой лампой с образованием CO2 и измерением её электропроводности. На основе измерения электропроводности воды на входе в прибор и на выходе из окислительной камеры программное обеспечение прибора рассчитывает массовую концентрацию общего органического углерода.
Конструктивно анализатор представляет собой стационарный промышленный прибор, состоящей окислительной камеры, регулятора расхода анализируемой воды и электронных узлов, установленных в общем корпусе. Анализируемая вода отбирается из трубопровода (через редуктор) и с заданным расходом непрерывно протекает через прибор

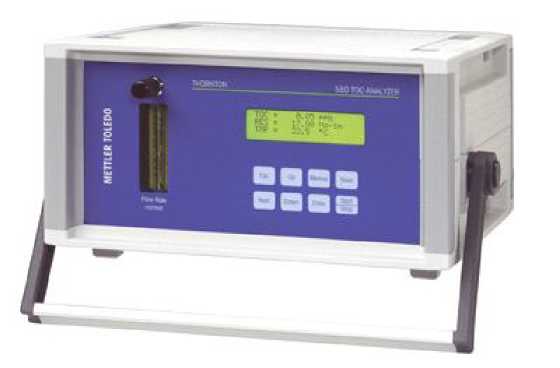

Внешний вид анализаторов приведен на рисунке 1.
Рис. 1 -Внешний вид анализаторов моделей 550, 550-НТ и 550-SX
- анализатор ;
- набор принадлежностей MT# 58 079 501 ( поставляется по отдельному заказу).
- руководство по эксплуатации;
- методика поверки МП 242-0397-2006.
|
Наименование характеристики |
Значение характеристики | |
|
Мод. 550 и 550-НТ |
Мод. 550-SX | |
|
1 Диапазон измерений, мкг/л |
1,0 - 1000 |
0,8 - 30 |
|
2 Пределы допускаемой абсолютной погрешности, мкг/л -в диапазоне от 0,8 до 10 мкг/л |
±0,5 | |
|
-в диапазоне св. 10,0 до 30 мкг/л |
±2,5 | |
|
3 Пределы допускаемой относительной погрешности, % -в диапазоне св. 30 до 1000 мкг/л |
± 10 | |
|
5 Габаритные размеры(ДхШхВ), мм, не более |
327x350x167 | |
|
6 Масса, кг, не более |
8,0 | |
|
7 Напряжение питания (частотой 50±1 Гц) , В |
220+22-33 | |
|
8 Потребляемая мощность, ВА |
120 | |
|
9 Средний срок службы, лет |
8 | |
|
10 Наработка на отказ, ч, не менее |
4800 | |
Условия эксплуатации:
- диапазон температур окружающей среды, оС от 5 до 40
- диапазон относительной влажности воздуха, % от 5 до 80
- диапазон атмосферного давления, кПа от 84 до 106
