Сведения о средстве измерений: 58031-14 Анализаторы общего органического углерода

Номер по Госреестру СИ: 58031-14
58031-14 Анализаторы общего органического углерода
(450TOC)

Назначение средства измерений:
Анализаторы общего органического углерода 450TOC (далее-анализаторы) предназначены для измерений массовой концентрации общего органического углерода в воде, удельной электрической проводимости (далее - УЭП) и температуры воды с температурной компенсацией результатов измерений.

сертификация программного обеспечения
Внешний вид. Анализаторы общего органического углерода, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 1
Внешний вид. Анализаторы общего органического углерода, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 31.05.2024
Номер записи -
ID в реестре СИ - 370993
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, нет данных, Без модификации, Анализаторы общего органического углерода 450TOC, Анализатор общего органического углерода 450TOC, 450ТОС, 450ТО С, 450TOC, -,

Производитель

Изготовитель - Фирма "Mettler-Toledo Thornton, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 153
Выдано извещений - 4
Кол-во периодических поверок - 99
Кол-во средств измерений - 35
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Анализаторы общего органического углерода (450TOC)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
58031-14 Анализаторы общего органического углерода (450TOC)
Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
69623-17 Анализаторы промышленные комбинированные с каналом общего органического углерода (ЛИДЕР (анализаторы), ЛИДЕР-ТОС (канал))
ООО "НПП "Техноприбор" (РОССИЯ г.Москва)

Все средства измерений ООО "НПП "Техноприбор"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
32925-06
20.04.2017
Анализаторы общего органического углерода, 550, 550-HT и 550-SX
Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
43139-09
01.01.2015
Анализаторы промышленные комбинированные, MAX 770
Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
46117-10

Кондуктометр, Thornton 200CR
Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
55141-13
02.08.2023
Анализаторы натрия, 2300Na, 2301Na
Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
55142-13
02.08.2023
Анализаторы диоксида кремния, 2800Si
Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
58031-14
31.05.2024
Анализаторы общего органического углерода, 450TOC
Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Кто поверяет Анализаторы промышленные комбинированные с каналом общего органического углерода (ЛИДЕР (анализаторы), ЛИДЕР-ТОС (канал))

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КАЛУЖСКИЙ ЦСМ"
(RA.RU.311265)
РСТ
  • 450TOC
  • 4 0 4 0 4 0 4
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • 450TOC
  • 1 0 1 0 1 0 1
    ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
    (RA.RU.311228)
    РСТ
  • 450TOC
  • 3 0 3 1 3 0 3
    АО "МЕТТЛЕР-ТОЛЕДО ВОСТОК"
    (RA.RU.312326)
  • 450TOC
  • -
  • 57 4 15 34 1 28 12 8
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 450ТОС
  • 1 0 0 0 0 0 0
    ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ"
    (RA.RU.311492)
    РСТ
  • 450TOC
  • 2 0 2 0 2 0 2
    Орехово-Зуевский филиал ФБУ «ЦСМ Московской области»
    (RA.RU.311310)
    РСТ
  • нет данных
  • 450TOC
  • 3 0 0 0 0 0 0
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • Анализатор общего органического углерода 450TOC
  • 450TOC
  • 3 0 3 0 3 0 3
    ФГУП "ВНИИМ им. Д.И. Менделеева"
    (RA.RU.311541)
  • нет данных
  • 450TOC
  • 5 0 0 0 0 0 0
    ФБУ «Ростест-Москва»
    (RA.RU.311320)
    РСТ
  • 450TOC
  • 1 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Анализаторы общего органического углерода 450TOC
  • 450TOC
  • Анализатор общего органического углерода 450TOC
  • 34 2 0 33 1 21 0 21
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • 450ТОС
  • -
  • 450ТО С
  • 8 0 8 0 8 0 8
    ФБУ «Ярославский ЦСМ»
    (RA.RU.311391)
    РСТ
  • нет данных
  • 450TOC
  • 2 0 0 0 0 0 0
    АО "МЕТТЛЕР-ТОЛЕДО ВОСТОК"
    (RA.RU.312326)
  • 450TOC
  • 450ТОС
  • 7 0 0 0 0 0 0
    ФБУ «ЦСМ Московской области»
    (RA.RU.311341)
    РСТ
  • нет данных
  • 450TOC
  • 5 0 0 0 0 0 0
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)
    РСТ
  • 450TOC
  • 1 0 0 0 0 0 0
    Сергиево-Посадский филиал ФБУ «ЦСМ Московской области»
    (48)
    РСТ
  • нет данных
  • 450TOC
  • 4 0 0 0 0 0 0
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311488)
    РСТ
  • 450TOC
  • 3 0 3 0 3 0 3
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • 450ТОС
  • Нет модификации
  • 5 0 5 1 3 0 3
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • 450TOC
  • 1 1 0 1 0 1 0 1
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Без модификации
  • 1 0 1 0 1 0 1
    ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА
    (RA.RU.312253)
  • 450TOC
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Анализаторы промышленные комбинированные с каналом общего органического углерода (ЛИДЕР (анализаторы), ЛИДЕР-ТОС (канал))

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Калужский ЦСМ
    Калужская область
    6660 7019
    Менделеевский филиал ФБУ Ростест-Москва
    Московская область
    5255 7019
    ФБУ Рязанский ЦСМ
    Рязанская область
    2774 7019
    ФБУ Тюменский ЦСМ
    Тюменская область
    9508 7019
    ФБУ Челябинский ЦСМ
    Челябинская область
    6390 7019

    Программное обеспечение

    Анализаторы имеют встроенное программное обеспечение, выполняющее функции по управлению работой анализаторами, обработки данных, отображения, хранения и передачи результатов измерений.

    Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

    Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

    Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    450TOC T450.bin

    Номер версии (идентификационный номер) ПО

    не ниже 1.0


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.


    Сведения о методиках измерений


    Нормативные и технические документы

    Изготовитель

    Фирма «Mettler-Toledo Thornton, Inc.», США
    Адрес: 900 Middlesex Turnpike, Bldg. 8, Billerica MA, 01821 USA
    Телефон: +1 718-301-8600
    E-mail: ad@mt.com
    Web-сайт: www.mt.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: +7 (812) 251-76-01
    Факс: +7 (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Принцип действия анализаторов основан на окислении с образованием диоксида углерода (CO2) содержащих углерод компонентов анализируемой воды при облучении ультрафиолетовой лампой и измерении УЭП полученного раствора. На основе измерения УЭП воды на входе анализатора и на выходе из окислительной камеры при помощи программного обеспечению рассчитывается массовая концентрация общего органического углерода.

    Анализатор представляет собой стационарный промышленный прибор, состоящий из окислительной камеры, регулятора расхода анализируемой воды и электронных узлов, установленных в общем корпусе. Анализируемая вода отбирается из трубопровода (через редуктор) и с заданным расходом непрерывно протекает через анализатор.

    Общий вид анализаторов приведен на рисунках 1 и 2.

    Заводской номер анализатора в виде цифрового обозначения наносится методом лазерной гравировки на заднюю панель анализатора.

    Знак поверки наносится на свидетельство о поверке в случае его оформления.

    Внешний вид. Анализаторы промышленные комбинированные с каналом общего органического углерода (ЛИДЕР (анализаторы), ЛИДЕР-ТОС (канал)), http://oei-analitika.ru

    Место пломбирования

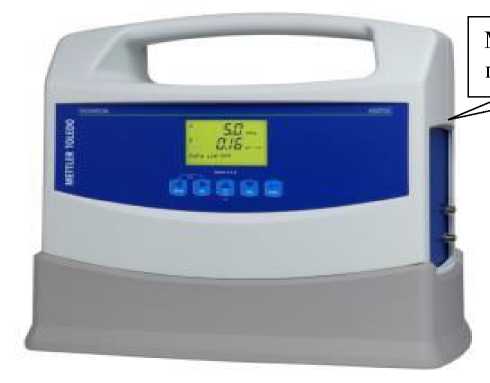

    Рисунок 1 -Общий вид лицевой панели анализаторов общего органического углерода 450TOC

    Внешний вид. Анализаторы промышленные комбинированные с каналом общего органического углерода (ЛИДЕР (анализаторы), ЛИДЕР-ТОС (канал)), http://oei-analitika.ru

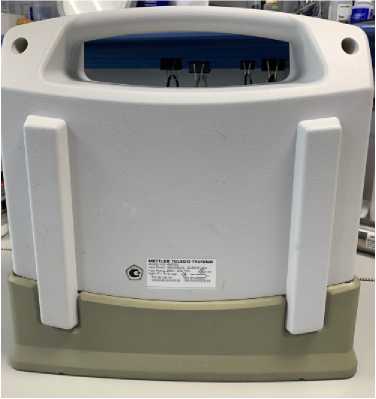

    Рисунок 2 - Общий вид задней панели анализаторов общего органического углерода 450TOC


    Таблица 4-Комплектность анализатора

    Наименование

    Обозначение

    Количество

    Анализатор общего органического углерода 450TOC

    -

    1 шт.

    Набор принадлежностей MT 58 079 501 (поставляется по отдельному заказу)

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    аблица 2

    Наименование характеристики

    Значение

    Диапазон показаний УЭП, мкСм/см

    от 0,02 до 1000

    Диапазон измерений массовой концентрации общего органического углерода, мкг/дм3

    от 0,5 до 1000

    Диапазон измерений УЭП, мкСм/см

    от 1 до 100

    Диапазон измерений температуры, °С

    от 0 до +70

    Пределы допускаемой приведенной (к диапазону) погрешности измерений массовой концентрации общего органического углерода в диапазоне от 0,5 до 50 мкг/дмвключ., %

    ±10

    Пределы допускаемой приведенной (к диапазону) погрешности измерений массовой концентрации общего органического углерода в диапазоне св. 50 до 1000 мкг/дм3, %

    ±5

    П Продолжение Таблицы 2

    Наименование характеристики

    Значение

    Пределы допускаемой приведенной (к диапазону) погрешности измерений УЭП, %

    ±2

    Пределы допускаемой абсолютной погрешности измерений температуры, °С

    ±0,3

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Электропитание:

    - напряжение, В

    от 187 до 242

    - частота, Гц

    от 49 до 51

    - потребляемая мощность, В^А, не более

    120

    Габаритные размеры , мм, не более:

    - длина

    334

    - ширина

    324

    - высота

    185

    Масса, кг

    7,0

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +5 до +40

    - относительная влажность %

    от 5 до 80 (без конденсации)

    - атмосферное давление, кПа

    от 84,0 до 106

    Средний срок службы, лет

    8

    Наработка на отказ, ч

    8000
