Номер по Госреестру СИ: 55142-13
55142-13 Анализаторы диоксида кремния
(2800Si)
Назначение средства измерений:
Анализаторы диоксида кремния модель 2800Si предназначены для измерений массовой доли диоксида кремния в воде.
Внешний вид.
Анализаторы диоксида кремния
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 02.08.2024
Номер записи -
ID в реестре СИ - 367679
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, модель 2800Si, Весы автомобильные неавтоматического действия ВМ-8, Без модификации, 2800Si,
Производитель
Изготовитель - Фирма "Mettler-Toledo Thornton, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 13
Выдано извещений - 3
Кол-во периодических поверок - 6
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1643 от 2018.08.02 О продлении срока действия свидетельств об утверждении типа
№822 от 2019.04.15 О продлении срока действия свидетельств об утверждении типа
№674 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Сварка и родственные процессы" (ТК 364)
№300 от 2024.02.05 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Соединение полимерных труб, листов и конструкций" (ТК 285)
Наличие аналогов СИ: Анализаторы диоксида кремния (2800Si)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Mettler-Toledo Thornton, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32925-06 20.04.2017 |
Анализаторы общего органического углерода, 550, 550-HT и 550-SX Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43139-09 01.01.2015 |
Анализаторы промышленные комбинированные, MAX 770 Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46117-10 |
Кондуктометр, Thornton 200CR Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55141-13 02.08.2024 |
Анализаторы натрия, 2300Na, 2301Na Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55142-13 02.08.2024 |
Анализаторы диоксида кремния, 2800Si Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58031-14 31.05.2024 |
Анализаторы общего органического углерода, 450TOC Фирма "Mettler-Toledo Thornton, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Кто поверяет Анализаторы диоксида кремния (2800Si)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МЕТТЛЕР-ТОЛЕДО ВОСТОК" (RA.RU.312326) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 3 | 3 | 0 | 3 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "Электроника" (RA.RU.311417) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы диоксида кремния (2800Si)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
3756 | 3756 |
Программное обеспечение
|
Таблица 1 Идентификационные данные программного обеспечения | ||||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SR |
SR.bin |
1.1 |
6D238RT14V973W47 PD4Q73641840X4K1CX |
MD11 |
Степень защиты ПО соответствует уровню "С" в соответствии с МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам диоксида кремния модель 2800SiГОСТ 22729-84 "Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия".
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 55142-13 "Инструкция. Анализаторы диоксида кремния модель 2800Si. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 17 сентября 2013 г. и входящему в комплект поставки.Основные средства поверки:
ГСО 9729-2010 с массовой концентрацией кремния 1,0 г/дм3.
Заявитель
ЗАО «Меттлер-Толедо Восток» Адрес: 101000, г. Москва, Сретенский б-р 6/1, офис 6 телефон (495) 651-98-86Испытательный центр
ФГУП "ВНИИМС", г. Москва
Принцип действия анализаторов диоксида кремния модель 2800Si основан на методе измерений, в основу которого положен закон Бугера-Ламберта-Бера, устанавливающий взаимосвязь между оптической плотностью окрашенного раствора, содержащего кремнемолибдатное комплексное соединение, и массовой долей диоксида кремния в растворе.
Конструктивно приборы выполнены в виде шкафа с полностью закрытым корпусом, в котором размещаются измерительная система, вторичный преобразователь, бутыли с реагентами и соединительные трубки. Запираемая на замок дверца обеспечивает защиту от пыли, водяных брызг и несанкционированного доступа. В реакционной камере измерительной системы имеются вход для пробы, магнитная мешалка для перемешивания раствора, входы для подачи всех реагентов, светодиодный источник света, отражатель, фотодетектор и сливной порт. Вторичный преобразователь представляет собой микропроцессорный блок с жидкокристаллическим дисплеем с подсветкой и сенсорной клавиатурой и позволяет подключение как стандартных аналоговых датчиков, так и цифровых ISM датчиков.
Результаты измерений массовой доли диоксида кремния и температуры в реакционной камере, а также параметры конфигурации прибора отображаются на четырехстрочном жидкокристаллическом дисплее с подсветкой. Структура меню позволяет оператору модифицировать все рабочие параметры с помощью клавиш, расположенных на передней панели. Функция блокировки меню с помощью пароля позволяет предотвратить несанкционированное использование прибора. В приборах имеются четыре свободно программируемых аналоговых токовых выходных сигнала (0)4.. .20 мА для передачи измеренных значений на соответствующие регистрирующие устройства, до семи программируемых релейных контактов: максимум, минимум, аварийная сигнализация, промывка.
Анализаторы имеют встроенный интерфейс USB для передачи данных. Этот интерфейс может использоваться для вывода данных и централизованного конфигурирования прибора с персонального компьютера.

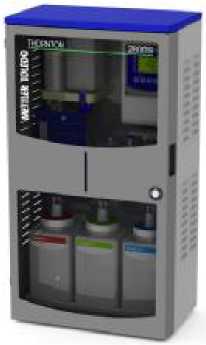

Рис. 1. Внешний вид анализаторов диоксида кремния модель 2800Si
Анализатор диоксида кремния модель 2800Si - 1 шт. Монтажные приспособления - 1 комп.
Руководство по эксплуатации - 1 экз. Методика поверки - 1 экз.
Лист № 3 Всего листов 3
Диапазон измерений массовой доли диоксида кремния, млрд-1 Пределы допускаемых значений погрешности измерений массовой доли диоксида кремния, %:
приведённой
относительной
Потребляемая мощность, В^А
Масса, не более, кг
Габаритные размеры, не более, мм
от 0 до 5000
в диапазоне от 0 до 50 млрд
± 5
в диапазоне от 50 до 5000 млрд
25
42
927x531x305
Условия эксплуатации:
о
от 10 до 50 от 10 до 90 (без конденсации)
220(-+1105), %
-
- температура окружающего воздуха, С
-
- относительная влажность, %
-
- напряжение питания переменного тока, В
