Номер по Госреестру СИ: 29147-16
29147-16 Преобразователи давления измерительные
(PC и PR)
Назначение средства измерений:
Преобразователи давления измерительные РС и ₽R (в дальнейшем преобразователи) предназначены для непрерывного преобразования значений разрежения, абсолютного, избыточного и гидростатического давления, разности давлений газов и жидкостей в электрические аналоговые выходные сигналы.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Внешний вид.
Преобразователи давления измерительные
Рисунок № 4
Внешний вид.
Преобразователи давления измерительные
Рисунок № 5
Внешний вид.
Преобразователи давления измерительные
Рисунок № 6
Внешний вид.
Преобразователи давления измерительные
Рисунок № 7
Внешний вид.
Преобразователи давления измерительные
Рисунок № 8
Внешний вид.
Преобразователи давления измерительные
Рисунок № 9
Внешний вид.
Преобразователи давления измерительные
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на этикетку преобразователей, а также на титульный лист паспорта и руководства по эксплуатации преобразователей типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в соответствующих разделах паспорта МЮЖК.406433.000 ПС и руководства по эксплуатации МЮЖК.406433.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям давления измерительным РС и PRГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Поверка
Поверкаосуществляется по документу МП.ВТ.144-2006 «СОЕИ РБ. Преобразователи давления измерительные PC и PR. Методика поверки», согласованному РУП «Витебский ВЦСМ» 25.04.2006 г.
Основные средства поверки:
-
- калибратор давления автоматический АРС 600 (регистрационный №3185-06),
Диапазоны измерений, кПа: от минус 100 до 100; от минус 50 до 50; от минус 15 до 15; от минус 7,5 до 7,5; основная приведенная погрешность ±0,02%;
-
- калибратор давления автоматический СРС 6000 (регистрационный №42907-09), диапазоны измерений абсолютного давления, МПа: от 0 до 1,5; от 0 до 2,5; от 0 до 6; от 0 до 10; от 0,075 до 0,11; диапазоны измерений избыточного давления, кПа: от минус 100 до 100; от минус 100 до 160; от минус 100 до 400; от минус 100 до 600; основная приведенная погрешность ±0,02%;
-
- калибратор давления СРС 8000 (регистрационный №42907-09), диапазоны измерений абсолютного давления, МПа: от 0 до 17; от 0 до 41;основная приведенная погрешность ±0,02%; - вольтметр В7-72 (регистрационный №26425-09), диапазон измерений: напряжение постоянного тока о 2 мкВ до 1000 В, погрешность ±(0,001 - 0,004)%; постоянный ток от 200 мА до 2 А, погрешность ±(0,015 - 0,035)%; сопротивление от 1 Ом до 2 ГОм, погрешность ±(0,003- 0,035)%;
-
- магазин сопротивления Р4831 (регистрационный №6332-77), класс точности
0,02/240-6, диапазон показаний (0,021 - 111111,1) Ом;
-
- катушка сопротивлений эталонная Р331, пределы измерений 100 Ом, класс точности 0,01; 3 разряд.
Знак поверки наносится на паспорт или свидетельство о поверке.
Изготовитель
Совместное общество с ограниченной ответственностью «АПЛИСЕНС» (СООО «АПЛИСЕНС»)
210004, Республика Беларусь, г. Витебск, ул. М. Горького, д. 42А, каб. 7 Тел. (0212) 33-56-33, 33-55-20; факс (0212) 33-55-18
Е-mail: info@aplisens.by; www.aplisens.by Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66 E-mail: office@vniims.ru, www.vniims.ru Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
Экспертиза проведена
Первичным измерительным преобразователем является пьезорезистивный кремниевый тензомодуль, отделенный от среды измерения разделительной мембраной и заполненной специальной жидкостью. Конструкция тензомодуля гарантирует устойчивость измерительного преобразователя от ударных воздействий измеряемым давлением и от перегрузки по давлению.
Электронная схема помещена в корпусе, который производится в пяти конструктивных исполнениях. Электронная схема в корпусах исполнений PD, PZ, ZK, РК залита силиконовым компаундом со степенью защиты IP40, IP65, IP66, IP67, IP68 (в зависимости от модификации и выбранного электрического соединения) и обеспечивает преобразование низкоуровневого сигнала с первичного преобразователя в выходной сигнал: аналоговый от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В, от 0,4 до 2 В, от 0 до 2 В и/или цифровые сигналы стандартов протоколов HART, Manchester-2, Modbus RTU и сигнал интерфейса RS-232 в зависимости от модификации.
Преобразователи модификаций PC-28, PC-28G, PC-50, APC-2000, РС-26Е, PС-26ED, PC-16ED, PC-28.Smart, РС-28В, PС-28.Modbus, АРС-100М предназначены для преобразования значения избыточного давления, разрежения, абсолютного давления газов и жидкостей в электрический и/или цифровой выходной сигналы. Преобразователи избыточного давления могут также применяться для измерения гидростатического давления жидкостей в открытых емкостях.
Преобразователи модификаций PC-SG-25, PC-SG-16, PC-SG-25S, PС-SG-25.Smart, PC-SG-25S.Smart, PC-28P, PC-SP-50, PC-SG-25.Modbus, PC-SG-25S.Modbus предназначены для преобразования значения гидростатического давления жидкостей в электрический жидкостей в электрический и/или цифровой выходной сигналы.
Преобразователи модификаций PR-28, PR-28В, PR-28.Modbus, PR-50, PR-54, PR-50G, APR-2000, APR-2200, APR-2200D, APR-2000G, APR-2000Y, PR-28.Smart предназначены для преобразования значения разности давлений жидкостей и газов в электрический жидкостей в электрический и/или цифровой выходной сигналы. Преобразователи разности давлений могут применяться в системах измерения расхода газов и жидкостей. Преобразователи модификаций APR-2200, APR-2000Y могут также применяться для измерения значений гидростатического давления жидкостей в закрытых емкостях, находящихся под давлением. Преобразователи модификации APR-2200D могут также применяться для измерения плотности жидкостей.
По возможности перестройки диапазона измерения преобразователи модификаций PC-28, PC-28G, PR-28, PC-50, PR-50, PR-54, PR-50G, PC-SG-25, PC-SG-16, PC-SG-25S, PC-28P; PC-SP-50, РС-26Е, PC-16ED, РС-28В, PR-28В, PC-28PВ, АРС-100М являются однопредельными, а преобразователи модификаций APC-2000, APR-2000, APR-2200, APR-2200D, APR-2000G, APR-2000Y, РС^-25^таИ, PC-SG-25S.Smart, PС-26ED, PC-28.Smart, PC-28P.Smart, PR-28.Smart, PС-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus - многопредельными перенастраиваемыми.
Преобразователи модификаций APC-2000, APR-2000, APR-2200, APR-2000G, APR-2000Y, APR-2200D, PC-SG-25.Smart, PC-SG-25S.Smart, PC-28, PR-28, PC-SG-25, PC-SG-25S, PC-28P, PC-28.Smart, PC-28P.Smart, PR-28.Smart, PC-28B, PC-28PB, PR-28B могут выполняться во взрывобезопасном исполнении с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой - 0ExiaIICT6 X, предназначенном для эксплуатации во взрывоопасных зонах помещений и наружных установок в соответствии с документами, регламентирующими применение электрооборудования во взрывоопасных зонах.
Преобразователи модификаций APC-2000/ALW, APR-2000/ALW, APR-2200/ALW, APR-2000G/ALW, APR-2000Y/ALW, PC-SG-25.Smart/ALW, PC-SG-25S.Smart/ALW могут выполняться во взрывобезопасном исполнении с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой - 0ExiaIICT5 X, предназначенном для эксплуатации во взрывоопасных зонах помещений и наружных установок в соответствии с документами, регламентирующими применение электрооборудования во взрывоопасных зонах.
Преобразователи модификаций APC-2000/ALW/Ехd, APR-2000/ALW/Ехd,
APR-2200/ALW/Ехd, APR-2000Y/ALW/Ехd могут выполняться во взрывобезопасном исполнении с видом взрывозащиты «взрывонепроницаемая оболочка d» и с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой -1Exd[ia]ПCT5/Т6 X, предназначенном для эксплуатации во взрывоопасных зонах помещений и наружных установок в соответствии с документами, регламентирующими применение электрооборудования во взрывоопасных зонах.
Преобразователи предназначены для работы в средах, по отношению к которым сталь 12Х18Н10Т ГОСТ 5949 является коррозионностойкой.
Для отделения преобразователей от среды измерения с неблагоприятными параметрами, такими как высокая химическая активность, низкая или высокая температура, повышенная вязкость, загрязнение, вибрация и т.п., используются специальные разделители.
Защита от несанкционированного доступа обеспечивается конструкцией.
Наклейки наносятся на корпус преобразователей в любом свободном месте.
размеры преобразователей
Внешний вид, габаритные и присоединительные приведены на рисунках 1 - 16.

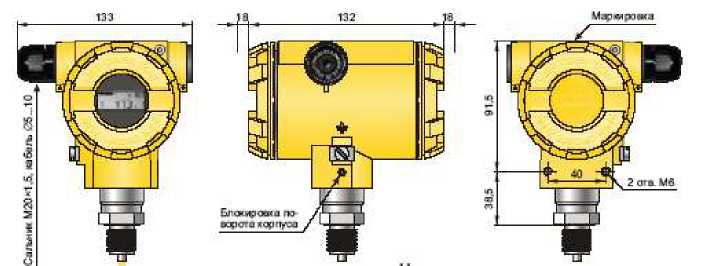

Рисунок 1 - Преобразователи давления измерительные АРС-2000
1?4ггя¥ 25
о:

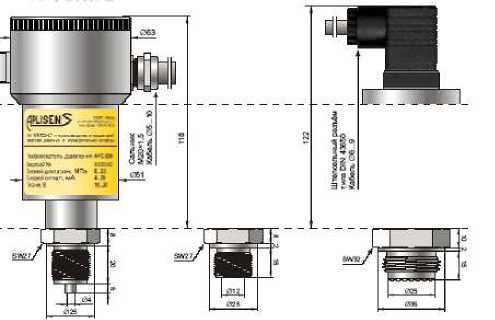

Рисунок 2 - Преобразователи давления измерительные
РС-28, РС-26ED, РС-ШИ). РС-28В, РС-28.8таП, РС-28.Modbus
111 *1*1

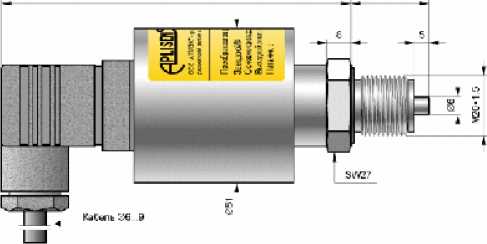

Рисунок 3 - Преобразователи давления измерительные РС-50

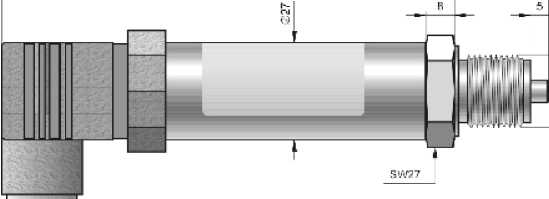

Рисунок 4 - Преобразователи давления измерительные РС-28G
РС-28Р, РС-28РВ, PC-28P.Smart, PC-28P.Modbus
Рисунок 5 - Преобразователи давления измерительные РС-28Р, РС-28РВ, PC-28P.Smart,
PC-28P.Modbus, РС-БР-50
I ■
РС-SG-^
РС-SG^, РС^-25.8таП и РС-SG^.Modbus

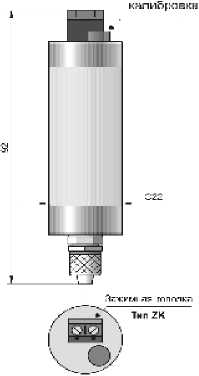

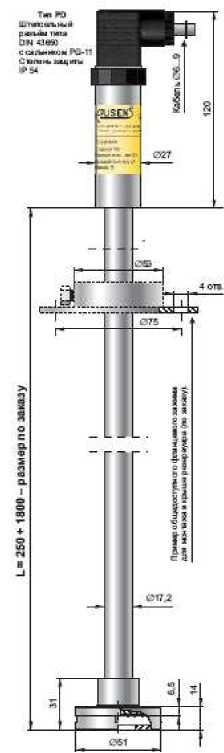

Рисунок 6 - Преобразователи давления измерительные
РС-SG-^, РС-SG^, РС^-25.8таП и РС-SG^.Modbus

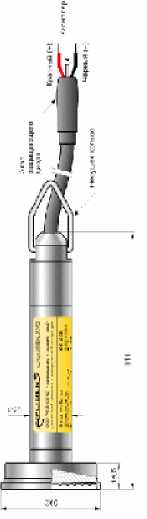

Рисунок 7 - Преобразователи давления измерительные PC-SG-25S, PC-SG-25S.Smart, РС-SG-
25S.Modbus
123
>4
ПреобрЭЭДк* Tfciib исполнения AL
“ргмер с эсгрсенным г-дхкэтором и присэ=оинение »1ТИПа С
1_я мэ--ажа с вэ-’^ганым блоком. Допустимее "тгглческое азвлв-ие 1$ МПз.
Рисунок 8 - Преобразователи давления измерительные APR-2000

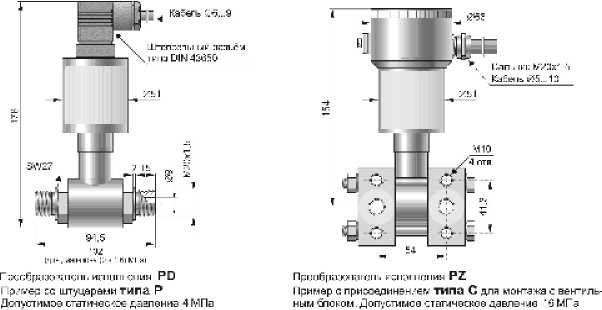

PR-28 с присоединительным устройством типа Р (для подвода импульсных трубок)
Любая ширина диапазона измерений от 4 кПа до 2.5 МПа Предельно - допускаемое рабочее статическое давление 4 МПа
PR-28 с присоединительным устройством типа С (для монтажа с вентильным блоком)
Любая ширина диапазона измерений от 4 кПа до 200 кПа Предельно - допускаемое рабочее статическое давление 16 МПа

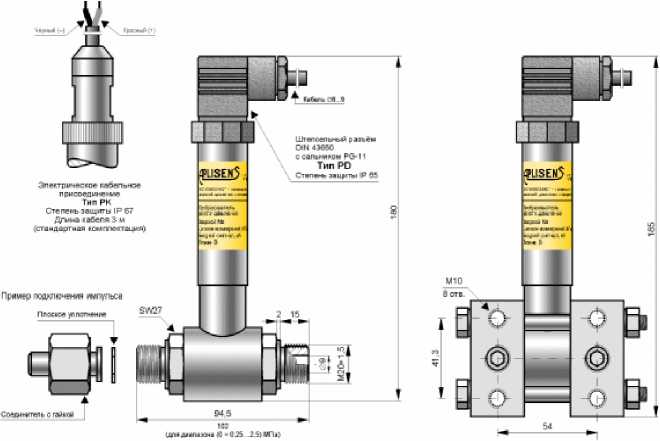

Рисунок 9 - Преобразователи давления измерительные
PR-28, PR-28B, PR-28.Smart, PR-28.Modbus
PR-54 с присоединительным устройством типа Р (для подвода импульсных трубок)
Любая ширина диапазона измерений от 2 кПа до 200 кПа Предельно - допускаемое рабочее статическое давление 4 МП1а
PR-54 с присоединительным устройством типа С (для монтажа с вентильным блоком)
Любая ширина диапазона измерений от 2 кПа до 200 кПа Предельно - допускаемое рабочее статическое давление 1S МПа

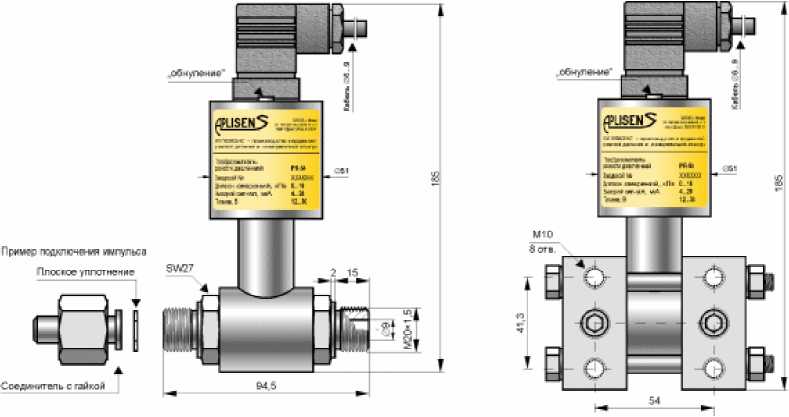

Рисунок 10 - Преобразователи давления измерительные PR-50 и PR-54
4 Кдбагь ■'.45 J1
#.IS£W5
.12
Труб*? ПРПИМПЭД-виннлловая PCV ■ в«1
Нип. вывод % NIPT (ОЦИНКОВ Кй( дпя г парк и импульсной трубки
Й14
штепсельный раэьеы типа О1Ч 4Ж1 Зсапьнииж! тигп PG-11
ТИП PD
Степень защиты IP 65
Адаптер я
M20'1.S'.'6k1 [J~
Адаптер для вентильного бго«.а нлй ниппельного —
ВЫВОД!! ДНЯ LBi! U 4И
£3
4 erm

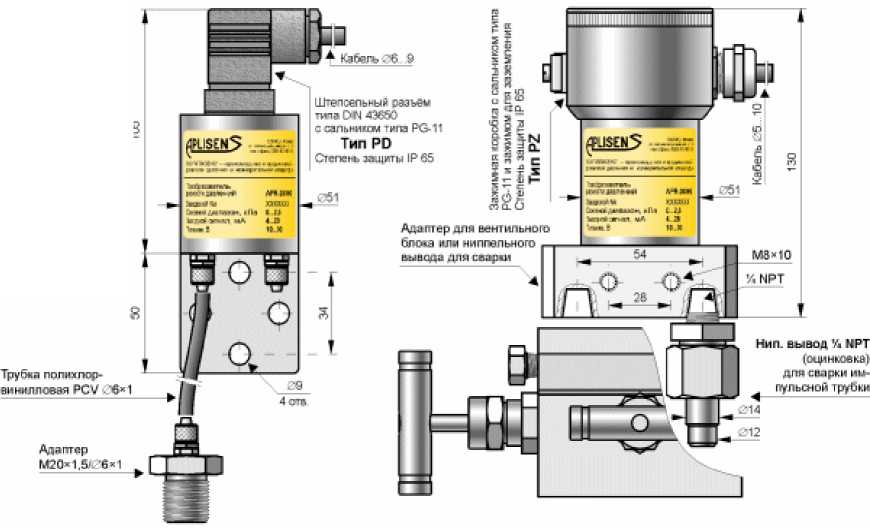

Рисунок 11 - Преобразователи давления измерительные PR-50G и APR-2000

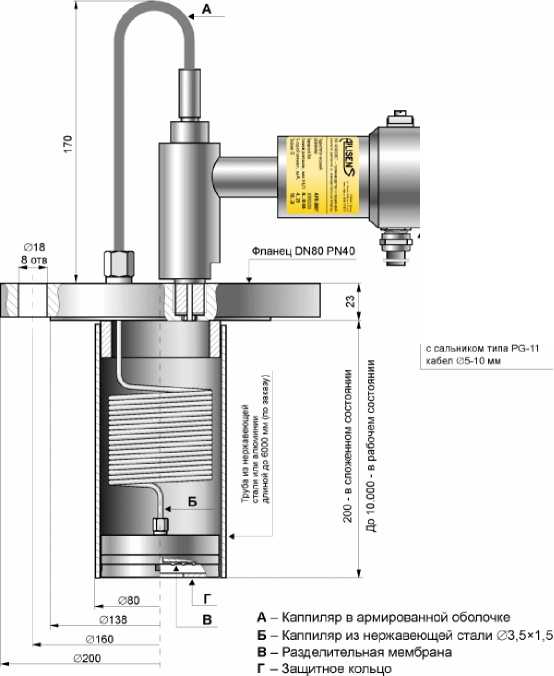

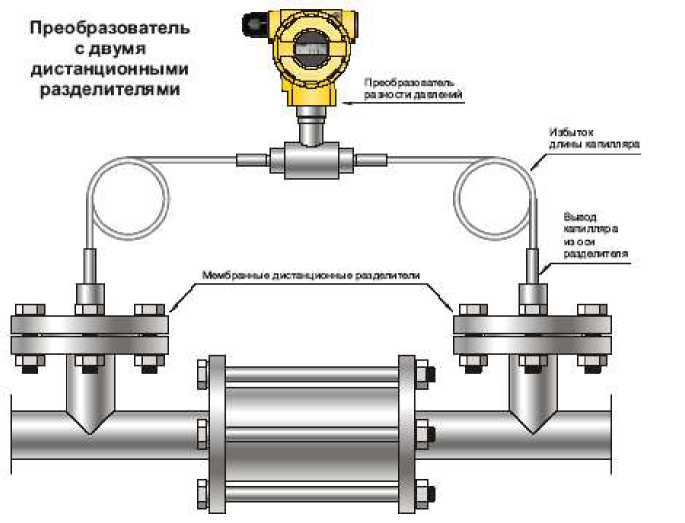

П рео бразователь с двумя дистанционными разделителями
Е
Рисунок 12 - Преобразователи давления измерительные АPR-2200
018
8 отв
X
DN80
с сальником типа PG-11 кайел 05-10 мы
А - Каппиляр в армированной оболочке
Б - Каппиляр из нержавеющей стали 03,5*1,5
В - Разделительная мембрана
Г - Защитное кольцо
0200
Фланец
PN40
080
0138
0160

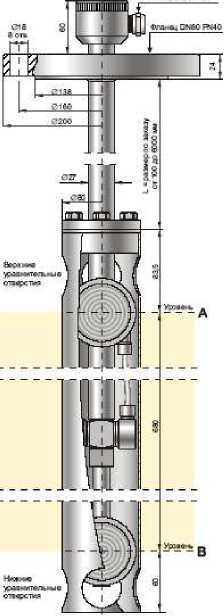

Рисунок 13 - Преобразователи давления измерительные APR-2000Y
ГМяа М20ЧД
26 с
Рисунок 14 - Преобразователи давления измерительные АPR-2200D

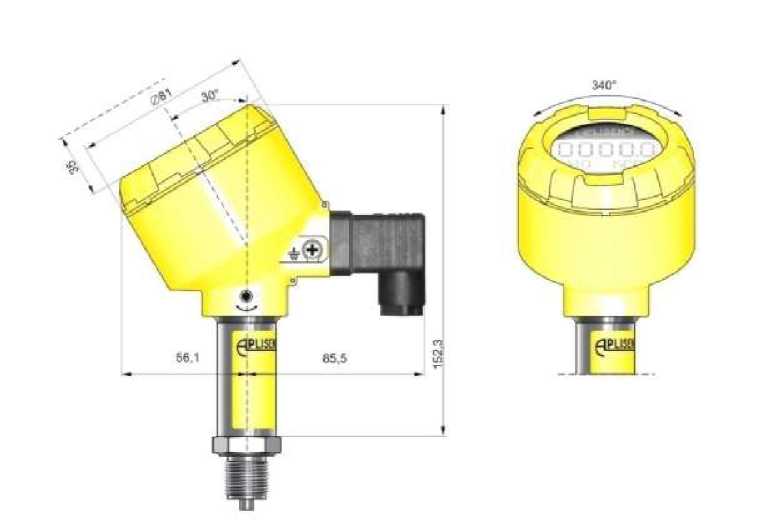

Рисунок 15 - Преобразователи давления измерительные АРС-100М

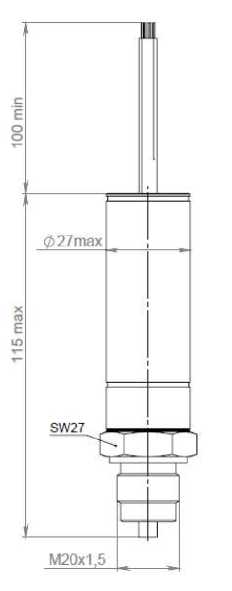

Рисунок 16 - Преобразователи давления измерительные PC-28, PC-28.Smart, РС-28Р, РС-28Р^та11, PR-28, PR-28.Smart исполнения ALW
- преобразователь давления измерительный РС и PR |
1 |
шт.; |
- паспорт МЮЖК.406433.000 ПС |
1 |
шт.; |
- руководство по эксплуатации МЮЖК.406433.000 РЭ |
1 |
шт.; |
- методика поверки МП. ВТ.144 -2006 |
1 |
шт.; |
- коммуникатор КАР МЮЖК.406433.050 |
1 |
шт.; поставляется |
по заказу | ||
- конвертер HART/RS232 МЮЖК.406433.030 |
1 |
шт.; поставляется |
по заказу | ||
- конвертер HART/USB МЮЖК.406433.030-01 |
1 |
шт.; поставляется |
по заказу | ||
- адаптер связи USB-PC26 МЮЖК.468252.300 |
1 |
шт.; поставляется |
по заказу | ||
- комплект монтажных частей |
1 |
шт.; поставляется |
по заказу
Для партии преобразователей, предназначенных одному потребителю, прилагается один экземпляр руководства по эксплуатации и методики поверки на каждые десять преобразователей.
Модификации преобразователей, верхние пределы измерений (Pmax), диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления) указаны в таблицах 1 и 2.
Преобразователи APC-2000, APR-2000, APR-2200, APR-2200D, APR-2000G, APR-2000Y, РС^-25.8таП, PC-SG-25S.Smart, РС-26ED, PC-28.Smart, PC-28Р.Smart, PR-28.Smart, РС-28.Modbus, РR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus обеспечивают возможность перенастройки диапазона измерения (основного диапазона) путём изменения верхнего или нижнего предельных значений диапазона измерения (установленного диапазона).
Таблица 1 - Модификации преобразователей однопредельных, верхние пределы измерений, диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления)
Модификация преобразователя |
Единицы давления |
Верхние пределы измерений, диапазоны измерений |
Измеряемый параметр |
Пределы допускаемой основной погрешности (g) от диапазона изменения выходного сигнала, % |
Предельно допускаемая перегрузка (предельно допускаемое рабочее избыточное давление) |
1 |
2 |
3 |
4 |
5 |
6 |
PR-28 |
кПа |
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 |
Разность давлений |
±0,50 |
16, 25, 40 МПа для присоединения типа С, 4 МПа для присоединения типа Р |
16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 |
±0,25 | ||||
МПа |
1,0; 1,6; 2,5 | ||||
PR-54 |
кПа |
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 |
±0,50 | ||
16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 |
±0,25 | ||||
PR-50 |
кПа |
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 |
Разность давлений |
±0,50 |
50 кПа |
16; 25; 40 |
±0,25 |
200 кПа | |||
60; 63; 100; 160; 250; 400; 600; 630 |
±0,25 |
300 % от диапазона измерений, но не более 3,4 МПа | |||
МПа |
1,0; 1,6; 2,5 | ||||
PR-50G |
Па |
100; 160; 250; 400; 600; 630 |
Разность давлений |
±1,50 |
35 кПа |
кПа |
1,0; 1,6 |
±1,00 | |||
2,5; 4,0; 6,0; 6,3 |
±0,50 | ||||
10,0 |
±0,50 |
100 кПа | |||
PC-SG-16, PC-SG-25 |
кПа |
20; 25; 30; 35 |
Г идроста-тическое давление |
±0,40 |
300 % от диапазона измерений |
40; 50; 60; 70; 80; 90 |
±0,25 |
200 % от диапазона измерений | |||
100; 200; 300; 400; 500; 600; 700; 800; |
±0,20 | ||||
МПа |
1,0; 1,2; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0 |
1 |
2 |
3 |
4 |
5 |
6 |
PC-SG-25S |
кПа |
20; 25; 30; 35 |
Г идростати-ческое давление |
±1,50 |
300 % от диапазона измерений |
40; 50; 60; 70; 80; 90 |
±1,00 |
200 % от диапазона измерений | |||
100; 200 |
±0,50 | ||||
РС-28Р, РС-28РВ, РС-БР-50 |
кПа |
2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5 |
Гидростатичес кое давление |
±1,00 |
300 % от диапазона измерений |
7,0;8,0; 9,0; 10; 15; 20; 25; 30 |
±0,50 | ||||
РС-28, РС-50 |
кПа |
40 |
Абсолютное давление |
±0,20 ±0,25 |
100 кПа |
100; 250; 600 |
200 % от диапазона измерений, но не более 80 МПа | ||||
МПа |
1,0; 1,6; 2,5; 6,0; 10,0 | ||||
кПа |
-10,0; -6,3; -6,0; -4,0; -2,5; -1,6; -1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
Избыточное давление и разрежение |
±0,40 ±0,80 |
50 кПа | |
-63;-60;-40;-25; -16; 16; 25; 40; 60; 63 |
±0,20 ±0,25 |
100 кПа | |||
-100; 100; 160; 250; 400; 600; 630 |
200 % от диапазона измерений, но не более 80МПа | ||||
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16; 25; 40; 60 | ||||
PC-28G |
кПа |
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10; 16; 25; 40; 60;100 |
Избыточное давление |
±0,16 |
200 кПа |
РС-26Е |
кПа |
10,0; 16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 |
Избыточное давление и разрежение |
±0,50 |
400 % от диапазона измерений |
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0 | ||||
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16; 25; 40; 60 | ||||
МПа |
1,0; 2,5; 6,0; 10 | ||||
кПа |
-100; -16; 16; 25; 40; 60; 63; 100; 250; 400; 600; 630; от -100 до 150 | ||||
-10,0; -6,3; -6,0; -4,0; -2,5; -1,6; -1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
500 % от диапазона измерений |
1 |
2 |
3 |
4 |
5 |
6 |
РС-16Е1) |
кПа |
100; 160; 250; 400; 600; 630 |
Избыточное или абсолютное давление |
±0,50 |
200 % от диапазона измерений |
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0 | ||||
РС-16Е1) |
кПа |
100; 160; 250; 400; 600; 630 |
Избыточное или абсолютное давление |
±1,00 |
200 % от диапазона измерений |
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0 | ||||
АРС-100М |
МПа |
32, 35, 40, 60 |
Абсолютное давление |
±0,25 |
200 % от диапазона измерений |
РС-28В |
кПа |
40 |
Абсолютное давление |
±0,30 |
100 кПа |
100; 250; 600 |
200 % от диапазона измерений, но не более 80 МПа | ||||
МПа |
1,0; 1,6; 2,5; 6,0; 10,0 | ||||
кПа |
-10,0; -6,3; -6,0; -4,0; -2,5; -1,6; -1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
Избыточное давление и разрежение |
±0,40 ±0,80 |
50 кПа | |
-63;-60;-40;-25; -16; 16; 25; 40; 60; 63 |
±0,30 |
100 кПа | |||
-100; 100; 160; 250; 400; 600; 630 |
200 % от диапазона измерений, но не более 80 МПа | ||||
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16; 25; 40; 60 | ||||
PR-28B |
кПа |
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 |
Разность давлений |
±0,50 |
16, 25, 40 МПа для присоединения типа С, 4 МПа для присоединения типа Р |
16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 |
±0,30 | ||||
МПа |
1,0; 1,6; 2,5 |
Таблица 2 - Модификации преобразователей многопредельных перенастраиваемых, верхние пределы измерений, диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления)
Модификация преобразователя |
Единицы давления |
Верхние пределы измерений, диапазоны измерений |
Измеряемый параметр |
Пределы допускаемой основной погрешности (g) от диапазона изменения выходного сигнала, % |
Предельно допускаемая перегрузка (предельно допускаемое рабочее избыточное давление) |
1 |
2 |
3 |
4 |
5 |
6 |
APC-2000 (PD; PZ; AL; ALW; ALЕ); PC-28.Smart; РС-28.Modbus |
МПа |
60,0; 40,0; 25,0; 16,0 |
Избыточное давление, разрежение и давление-разрежение |
±0,10 для коэффициента настройки от 1:1 до 3:1; ±0,20 для коэффициента настройки от 3:1 до 10:1 |
150 % от диапазона измерений |
10,0; 6,3; 6,0; 4,0; 2,5; 1,6; 1,0 |
200 % от диапазона измерений | ||||
кПа |
-100; -16; 16; 25; 40; 60; 63; 100; 250; 400; 600; 630; от -100 до 150 | ||||
-10,0; -6,3; -6,0; -4,0; -2,5; -1,6; -1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
500 % от диапазона измерений | ||||
APC-2000 (PD; PZ; AL; ALW; ALЕ); PC-28.Smart; РС-28.Modbus |
кПа |
100; 160; 250; 630 |
Абсолютное давление |
±0,10 для коэффициента настройки от 1:1 до 3:1; ±0,20 для коэффициента настройки от 3:1 до 10:1 |
200 % от диапазона измерений |
МПа |
1,0; 2,5; 6,0; 10 | ||||
APC-2000 (PD; PZ; AL; ALW; ALЕ); PC-28.Smart; РС-28.Modbus |
МПа |
60,0; 40,0; 25,0; 16,0 |
Избыточное давление, разрежение и давление- разрежение |
±0,25 для коэффициента настройки от 1:1 до 3:1; ±0,50 для коэффициента настройки от 3:1 до 10:1 |
150 % от диапазона измерений |
10,0; 6,3; 6,0; 4,0; 2,5; 1,6; 1,0 |
200 % от диапазона измерений | ||||
кПа |
-100; -16; 16; 25; 40; 60; 63; 100; 250; 400; 600; 630; от -100 до 150 | ||||
-10,0; -6,3; -6,0; -4,0; -2,5; -1,6; -1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
500 % от диапазона измерений | ||||
APC-2000 (PD; PZ; AL; ALW; ALЕ); PC-28.Smart; РС-28.Modbus |
кПа |
100; 160; 250; 630 |
Абсолютное давление |
±0,25 для коэффициента настройки от 1:1 до 3:1; ±0,50 для коэффициента настройки от 3:1 до 10:1 |
200 % от диапазона измерений |
МПа |
1,0; 2,5; 6,0; 10 |
1 |
2 |
3 |
4 |
5 |
6 |
APC- 2000/ALW; APC-2000/ALE |
МПа |
60,0; 40,0; 25,0; 16,0 |
Избыточное давление, разрежение и давление-разрежение |
±0,075 для коэффициента настройки от 1:1 до 3:1; ±0,150 для коэффициента настройки от 3:1 до 10:1 |
150 % от диапазона измерений |
10,0; 6,3; 6,0; 4,0; 2,5; 1,6; 1,0 |
200 % от диапазона измерений | ||||
кПа |
-100; -16; 16; 25; 40; 60; 63; 100; 250; 400; 600; 630; от -100 до 150 | ||||
-10,0; -6,3; -6,0; -4,0; -2,5; -1,6; -1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
500 % от диапазона измерений | ||||
APC- 2000/ALW; APC-2000/ALE |
кПа |
100; 160; 250; 630 |
Абсолютное давление |
±0,075 для коэффициента настройки от 1:1 до 3:1; ±0,150 для коэффициента настройки от 3:1 до 10:1 |
200 % от диапазона измерений |
МПа |
1,0; 2,5; 6,0; 10 | ||||
APR-2000 (PD; PZ; AL; ALW; ALE); PR-28.Smart; PR-28.Modbus |
МПа |
1,0; 1,6; 2,5; 4,0 |
Разность давлений |
±0,10 для коэффициента настройки от 1:1 до 3:1; ±0,20 для коэффициента настройки от 3:1 до 10:1 |
16, 25, 40 МПа для присоединения типа С, 4 МПа для присоединения типа Р |
кПа |
16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 | ||||
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 | |||||
APR-2000 (PD; PZ; AL; ALW; ALE); PR-28.Smart; PR-28.Modbus |
МПа |
1,0; 1,6; 2,5; 4,0 |
Разность давлений |
±0,25 для коэффициента настройки от 1:1 до 3:1; ±0,50 для коэффициента настройки от 3:1 до 10:1 |
16, 25, 40 МПа для присоединения типа С, 4 МПа для присоединения типа Р |
кПа |
16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 | ||||
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 | |||||
APR-2000/ALW; APR-2000/ALE |
МПа |
1,0; 1,6; 2,5; 4,0 |
Разность давлений |
±0,075 для коэффициента настройки от 1:1 до 3:1; ±0,150 для коэффициента настройки от 3:1 до 10:1 |
16, 25, 40 МПа для присоединения типа С, 4 МПа для присоединения типа Р |
кПа |
16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 | ||||
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 | |||||
APR-2200D |
кПа |
-7,0; 7,0 |
Разность давлений |
±0,10 для коэффициента настройки от 1:1 до 3:1; ±0,30 для коэффициента настройки от 3:1 до 10:1 |
4 МПа |
APR-2200 |
кПа |
10,0; 20,0 |
Разность давлений (гидро-статическое давление) |
±0,10 для коэффициента настройки от 1:1 до 3:1; ±0,20 для коэффициента настройки от 3:1 до 10:1 |
4, 10, 16 МПа |
50,0; 100,0 | |||||
130; 200; 330 | |||||
1600; 1730 | |||||
APR-2000Y |
кПа |
16; 60; 100 |
±0,16 для коэффициента настройки от 1:1 до 3:1; ±0,50 для коэффициента настройки от 3:1 до 10:1 |
4 МПа |
1 |
2 |
3 |
4 |
5 |
6 |
APR-2000G |
Па |
250; 400; 600; 630 |
Разность давлений |
р= +QJ1*1 I Pinax уш-Ршш ynj, где Pmax - верхний предел измерений; РШт - нижний предел измерений; Ртах уст - верхний предел установленного диапазона измерений; Ртт уст - нижний предел установленного диапазона измерений |
35 кПа |
кПа |
1,0; 1,6 |
±0,10 для коэффициента настройки от 1:1 до 3:1; ±0,40 для коэффициента настройки от 3:1 до 10:1 | |||
2,5 | |||||
4,0; 6,0; 6,3 | |||||
10; 16; 25 |
100 кПа | ||||
PC-SG- 25.Smart; PC-SG- 25.Modbus; PC-SG- 25S.Modbus |
кПа |
20; 25; 30; 35; 40; 50; 60; 70; 80; 90; 100 |
Гидроста тическое давление |
±0,10 для коэффициента настройки от 1:1 до 3:1; ±0,30 для коэффициента настройки от 3:1 до 10:1 |
250 кПа |
МПа |
1,0 |
25 МПа | |||
PC-SG- 25S.Smart |
кПа |
20; 25; 30; 35; 40; 50; 60; 70; 80; 90; 100 |
Гидроста тическое давление |
±0,16 для коэффициента настройки от 1:1 до 3:1; ±0,40 для коэффициента настройки от 3:1 до 10:1 |
250 кПа |
МПа |
1,0 |
25 МПа | |||
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0 | ||||
PC-28P.Smart |
кПа |
2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5 |
Гидроста тическое давление |
±0,25 для коэффициента настройки от 1:1 до 3:1; ±0,50 для коэффициента настройки от 3:1 до 10:1 |
300 % от диапазона измерений |
7,0;8,0; 9,0; 10; 15; 20; 25; 30 |
±0,16 для коэффициента настройки от 1:1 до 3:1; ±0,32 для коэффициента настройки от 3:1 до 10:1 |
1 |
2 |
3 |
4 |
5 |
6 |
РС-26ЕD |
кПа |
40 |
Абсолютное давление |
±0,25 для коэффициента настройки от 1:1 до 3:1; ±0,50 для коэффициента настройки от 3:1 до 20:1 |
100 кПа |
100; 250; 600 |
200 % от диапазона измерений, но не более 80 МПа | ||||
МПа |
1,0; 1,6; 2,5; 6,0; 10,0 | ||||
кПа |
-10,0; -6,3; -6,0; -4,0; -2,5; -1,6; -1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
Избыточное давление и разрежение |
±0,40 для коэффициента настройки от 1:1 до 3:1; ±0,80 для коэффициента настройки от 3:1 до 20:1 |
50 кПа | |
-63;-60;-40;-25; -16; 16; 25; 40; 60; 63 |
±0,25 для коэффициента настройки от 1:1 до 3:1; ±0,50 для коэффициента настройки от 3:1 до 20:1 |
100 кПа | |||
100; 160; 250; 400; 600; 630 |
200 % от диапазона измерений, но не более 80 МПа | ||||
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16; 25; 40; 60 | ||||
РС-26ЕD |
кПа |
40 |
Абсолютное давление |
±0,50 для коэффициента настройки от 1:1 до 3:1; ±1,00 для коэффициента настройки от 3:1 до 20:1 |
100 кПа |
100; 250; 600 |
200 % от диапазона измерений, но не более 80 МПа | ||||
МПа |
1,0; 1,6; 2,5; 6,0;10,0 | ||||
кПа |
-10,0; -6,3; -6,0; -4,0; -2,5; -1,6; -1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
Избыточное давле-ние и разрежение |
±1,00 для коэффициента настройки от 1:1 до 3:1; ±2,00 для коэффициента настройки от 3:1 до 20:1 |
50 кПа | |
-63;-60;-40;-25; -16; 16; 25; 40; 60; 63 |
±0,50 для коэффициента настройки от 1:1 до 3:1; ±1,00 для коэффициента настройки от 3:1 до 20:1 |
100 кПа | |||
100; 160; 250; 400; 600; 630 |
200 % от диапазона измерений, но не более 80 МПа | ||||
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16; 25; 40; 60 |
Преобразователи имеют линейно возрастающую, либо линейно убывающую характеристику выходного сигнала от входной характеристики измеряемой величины (давления или разности давлений).
Преобразователи разности давлений, предназначенные в соответствии с заказом для измерения расхода жидкости, газа или пара по величине переменного перепада давления на сужающем устройстве трубопровода, могут иметь зависимость выходного сигнала пропорциональную корню квадратному из значений измеряемой величины разности давлений.
Вариация выходного сигнала дг не превышает 0,5 абсолютного значения предела основной погрешности.
Преобразователи предназначены для работы с сопротивлением нагрузки по ГОСТ 26.011-80.
Однопредельные преобразователи имеют устройства для корректировки начального выходного сигнала (корректор НОЛЬ) и диапазона изменения выходного сигнала (корректор ДИАПАЗОН).
Перенастройка диапазона измерений и корректировка выходного сигнала многопредельных преобразователей осуществляется при помощи коммуникатора КАР или конвертера HART/RS232 с программным обеспечением «РАПОРТ-01» или конвертера HART/USB с программным обеспечением «РАПОРТ-01», преобразователей модификации РС-26ED - при помощи адаптера связи USD-PC26 и программного обеспечения « \1aster-PC26», модификаций РС-28.Modbus, РR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus должна осуществляться с помощью ПО «Modbus Configurator» и конвертера RS-485/USB.
Питание преобразователей осуществляется от источника питания постоянного тока напряжением:
-
- от 12 до 36 В;
-
- от 12 до 27 В для исполнения Ех;
-
- от 13,5 до 45 В для исполнения Ехd;
-
- от 3,2 до 5,6 В модификаций РС-28В, РС-28РВ, PR-28В;
-
- от 6,6 до 7,0 В модификации АРС-100М;
-
- от 6,0 до 28 В модификаций РС-28.Modbus, РR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus.
Номинальное напряжение питания преобразователей от источника постоянного тока -24 В.
Мощность, потребляемая преобразователем, не превышает 0,8 Вт.
Степень защиты преобразователей от воздействия пыли, посторонних тел и воды по ГОСТ 14254-96 в зависимости от исполнения корпуса соответствует:
-
- №40 для исполнения корпуса ZK модификации АРС-100М без зажимной колодки;
-
- №65 для исполнений корпуса PD, ZK, ALW-PD, РМ12;
-
- №66 для исполнений корпуса PZ, AL, ALW, ALЕ;
-
- №67 для специального исполнения корпуса и специального исполнения Ехd, исполнения PKD;
-
- №68 для исполнения корпуса PI<, PKSG.
Преобразователи по устойчивости к воздействию температуры и влажности окружающего воздуха относятся к группе Д1 ГОСТ 12997, кроме модификаций:
-
- для модификации РС-28G температура окружающей среды в диапазоне от 0 до плюс 70 °С;
-
- для модификаций APC-2000/ALW, APR-2000/ALW, APR-2200/ALW, APR-2000G/ALW, APR-2000Y/ALW, PC-SG-25.Smart/ALW,PC-SG-25S.Smart/ALW во взрывобезопасном исполнении температура окружающей среды в диапазоне от минус 40 до плюс 85 °С;
-
- для модификаций APC-2000/ALW/Ехd, APR-2000/ALW/Ехd, APR-2200/ALW/Ехd, APR-2000Y/ALW/Ехd температура окружающей среды в диапазоне от минус 40 до плюс 75 °С;
-
- для модификации АРС-100М температура окружающей среды в диапазоне от 0 до плюс 150 °С;
-
- для модификаций PC-28/ALW, PC-28Р/ALW, PR-28/ALW, PC-28.Smart/ALW, PC-28Р.Smart/ALW, PR-28.Smart/ALW температура окружающей среды в диапазоне от минус 40 до плюс 85 °С;
-
- для модификаций РС-28.Modbus, РR-28.Modbus температура окружающей среды в диапазоне от минус 25 до плюс 80 °С;
-
- для модификаций PC-SG-25.Modbus, PC-SG-25S.Modbus температура окружающей среды в диапазоне от 0 до плюс 80 °С;
-
- относительная влажность воздуха до 100 % при температуре плюс 40 °С.
Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха на каждые 10 °С, не более значений, указанных в таблице 3.
Таблица 3
Пределы допускаемой основной погрешности, % |
Дополнительная погрешность, % |
Пределы допускаемой основной погрешности, % |
Дополнительная погрешность, % |
±0,075 |
±0,075 |
±0,40 |
±0,35 |
±0,10 |
±0,10 |
±0,50 |
±0,45 |
±0,16 |
±0,16 |
±0,80 |
±0,70 |
±0,20 |
±0,20 |
±1,00 |
±0,60 |
±0,25 |
±0,25 |
±1,50 |
±0,75 |
±0,30 |
±0,30 |
По устойчивости к механическим воздействиям преобразователи соответствуют виброустойчивому исполнению N2 по ГОСТ Р 52931-2008 и быть устойчивыми к воздействию синусоидальных вибраций частотой от 10 до 55 Гц и амплитудой смещения 0,35 мм, кроме модификации АРС-100М виброустойчивому исполнению V3 по ГОСТ Р 52931-2008 и устойчивым к воздействию синусоидальных вибраций частотой от 10 до 150 Гц и амплитудой смещения 0,15 мм и амплитудой ускорения 19,6 м/с2.
Детали преобразователей, соприкасающиеся с измеряемой средой, изготовлены из стали 12Х18Н10Т по ГОСТ 5949-75 или аналогичных по действующим техническим нормативным актам, а для особо агрессивных сред - из титана и титановых сплавов по ГОСТ 19807-91, тантала или сплавов 06ХН28МДТ, ХН65МВ, 08Х18Г8Н2Т по ГОСТ 5632-72, сплава Hastelloy С 276 по действующим техническим нормативным правовым актам.
Средний срок службы преобразователей - не менее 12 лет (модификация АРС-100М -не менее 24 месяцев).
Средняя наработка до отказа преобразователей - не менее 320000 ч (модификация АРС-100М - не менее 15000 ч).
Масса преобразователей - не более 18,0 кг.
По степени защиты человека от поражения электрическим током преобразователи относятся к классу III по ГОСТ 12.2.007.0-75.
Входные искробезопасные электрические параметры преобразователей соответствуют значениям, указанным в таблице 4.
Таблица 4
Наименование параметра |
Значение параметра | ||
РC-SG-25, PC-SG-25S, PC-28, PC-28P, PR-28 |
APC-2000, APR-2000, APR-2000G, APR-2000Y, APR-2200, APR-2200D, PC-SG-25.Smart, PC-SG-25S.Smart, PC-28.Smart, PC-28Р.Smart, PR-28.Smart |
РС-28В, РС-28РВ, РR-28В | |
Максимальное входное напряжение Ui, В |
27 |
27 |
5,6 |
Максимальный входной ток Ii, мА |
97 |
97 |
20 |
Максимальная внутренняя индуктивность Li, мГн |
0,5 |
1,1 |
0,25 |
Максимальная внутренняя емкость Ci, мкФ |
0,02 |
0,02 |
7,5 |
Максимальная входная мощность Pi, Вт |
0,64 |
0,64 |
0,56 |
Преобразователи исполнения Кислород соответствуют общим требованиям безопасности по ГОСТ 12.2.052-81.
