Номер по Госреестру СИ: 29147-21
29147-21 Преобразователи давления измерительные
(PC и PR)
Назначение средства измерений:
Преобразователи давления измерительные PC и PR (в дальнейшем преобразователи) предназначены для непрерывного преобразования значений разрежения, абсолютного, избыточного и гидростатического давления, разности давлений газов и жидкостей в электрические аналоговые выходные сигналы и/или в выходные цифровые сигналы.
Преобразователи применяются в системах учета энергоресурсов, расхода жидкостей и газов, уровня, плотности жидкостей функционально связанных с давлением или разностью давлений во всех областях промышленности, энергетики и коммунального хозяйства.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Внешний вид.
Преобразователи давления измерительные
Рисунок № 4
Внешний вид.
Преобразователи давления измерительные
Рисунок № 5
Внешний вид.
Преобразователи давления измерительные
Рисунок № 6
Внешний вид.
Преобразователи давления измерительные
Рисунок № 7
Внешний вид.
Преобразователи давления измерительные
Рисунок № 8
Внешний вид.
Преобразователи давления измерительные
Рисунок № 9
Внешний вид.
Преобразователи давления измерительные
Рисунок № 10
Общие сведения
Дата публикации - 10.07.2021
Срок свидетельства - 07.07.2026
Номер записи - 183312
ID в реестре СИ - 1390981
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PC-28,
Производитель
Изготовитель - СООО "Аплисенс"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№403 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№708 от 2016.06.02 Об утверждении типов средств измерений
№3216 от 2011.07.06 Об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 29147-11,47165-11,10069-11,19935-11,47166-11 по 47168-11)
№1213 от 2021.07.07 Об утверждении типов средств измерений_ в рамках признания
Наличие аналогов СИ: Преобразователи давления измерительные (PC и PR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений СООО "Аплисенс"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29147-05 01.05.2010 |
Преобразователи давления измерительные, PC и PR СООО "Аплисенс" (БЕЛАРУСЬ ) |
1 год | |
|
29147-11 07.07.2016 |
Преобразователи давления измерительные, PC и PR СООО "Аплисенс" (БЕЛАРУСЬ ) |
ОТ |
2 года |
|
29147-16 26.11.2021 |
Преобразователи давления измерительные, PC и PR СООО "Аплисенс" (БЕЛАРУСЬ ) |
ОТ |
6 лет |
|
72734-18 31.03.2020 |
Термопреобразователи сопротивления, CTR СООО "Аплисенс" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
72733-18 31.03.2020 |
Преобразователи термоэлектрические, CTU СООО "Аплисенс" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
82013-21 22.06.2026 |
Преобразователи температуры, СТ СООО "Аплисенс" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
29147-21 07.07.2026 |
Преобразователи давления измерительные, PC и PR СООО "Аплисенс" (БЕЛАРУСЬ ) |
ОТ МП |
3 года |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Кто поверяет Преобразователи давления измерительные (PC и PR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи давления измерительные (PC и PR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Заключение
Преобразователи давления измерительные PC и PR соответствуют требованиям ГОСТ 22520-85, технических условий ТУ РБ 390171150.001-2004, ТР ТС 020/2011, ТР ТС 012/2011.
Межповерочный интервал - не более 72 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 72 месяцев.
Преобразователи давления измерительные модификации АРС-100М подлежат только первичной поверке в связи с ограниченным сроком службы.
РУП «Витебский центр стандартизации, метрологии и сертификации,
210015 г. Витебск, ул. Б. Хмельницкого, 20,
Тел./факс (0212) 42-68-04
Аттестат аккредитации № BY /112 02.6.0.0003 от 10.06.2008г.
для Государственного реестра средств измерений Республики Беларусь
УТВЕРЖДАЮ
/.€ ' Ч,\
й ЦСМС»
П.Л. Яковлев
2021 г.
Преобразователи давления измерительные PC и PR
Внесены в Государственный реестр средств измерений Республики Беларусь
Регистрационный № 0
Выпускают по техническим условиям ТУ РБ 390171150.001-2004, комплекту документации КФГЮ.406433.000 Совместного общества с ограниченной ответственностью «АПЛИСЕНС» (СООО «АПЛИСЕНС»), г. Витебск, Республика Беларусь, ГОСТ 22520-85
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯПреобразователи давления измерительные PC и PR (в дальнейшем преобразователи) предназначены для непрерывного преобразования значений разрежения, абсолютного, избыточного и гидростатического давления, разности давлений газов и жидкостей в электрические аналоговые выходные сигналы и/или в выходные цифровые сигналы.
Преобразователи применяются в системах учета энергоресурсов, расхода жидкостей и газов, уровня, плотности жидкостей функционально связанных с давлением или разностью давлений во всех областях промышленности, энергетики и коммунального хозяйства.
Первичным измерительным преобразователем является пьезорезистивный кремниевый тензомодуль, отделенный от среды измерения разделительной мембраной и заполненной специальной жидкостью. Конструкция тензомодуля гарантирует устойчивость измерительного преобразователя от ударных воздействий измеряемым давлением и от перегрузки по давлению.
Электронная схема помещена в корпусе, который производится в различных конструктивных исполнениях. Электронная схема в корпусах всех исполнений залита силиконовым компаундом со степенью защиты IP40, IP65, IP66, IP67, IP68 (в зависимости от модификации и выбранного электрического соединения) и обеспечивает преобразование низкоуровневого сигнала с первичного преобразователя в выходной сигнал: аналоговый от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В, от 0,4 до 2 В, от 0 до 2 В и/или цифровые сигналы стандартов протоколов HART, Manchester-2, Modbus RTU, HEX и сигналы интерфейсов RS-232, RS-232 TTL, RS-485 в зависимости от модификации.
Преобразователи модификаций РС-28, PC-28G, РС-50, АРС-2000, АРС-2000.Safety/ALW, РС-26Е, PC-26ED, PC-16ED, PC-28.Smart, РС-28В, PC-28.Modbus, АРС-ЮОМ, PC-28.Safety, PC-26EDL предназначены для преобразования значения избыточного давления, разрежения, абсолютного давления газов и жидкостей в электрический и/или цифровой выходной сигналы. Преобразователи избыточного давления могут также применяться для измерения значения гидростатического давления жидкостей в открытых емкостях.
Преобразователи модификаций PC-SG-25, PC-SG-16, PC-SG-25S, PC-SG-25.Smart PC-SG-25S.Smart, РС-28Р, РС-28РВ, РС-28Р.Smart, PC-SP-50, PC-SG-25.Modbus, PC-SG-25S.Modbus предназначены для преобразования значения гидростатического давления жидкостей в электрический и/или цифровой выходной сигналы.
Г Г
АШ
tc
лист 1 из 29
_
Генеральный директор ---i ц Г.А.
Преобразователи модификаций PR-28, PR-28B, PR-28.Modbus, PR-28.Safety, PR-50, PR-54, PR-50G, APR-2000, APR-2000.Safety/ALW, APR-2200, APR-2200D, APR-2000G, APR-2000Y, PR-28.Smart предназначены для преобразования значения разности давлений жидкостей и газов в электрический и/или цифровой выходной сигналы. Преобразователи разности давлений могут применяться в измерительных системах расхода газов и жидкостей. Преобразователи модификаций APR-2200, APR-2000Y могут также применяться для измерения значений гидростатического давления жидкостей в закрытых емкостях, находящихся под давлением. Преобразователи модификации APR-2200D могут также применяться для измерения плотности жидкостей.
По возможности перестройки диапазона измерения преобразователи модификаций РС-28, PC-28G, PR-28, РС-50, PR-50, PR-54, PR-50G, PC-SG-25, PC-SG-16, PC-SG-25S, РС-28Р; PC-SP-50, РС-26Е, PC-16ED, РС-28В, PR-28B, РС-28РВ, АРС-100М, PC-28.Safety, PC-26EDL, PR-28.Safety являются однопредельными, а преобразователи модификаций АРС-2000, APC-2000.Safety/ALW, APR-2000, APR-2000.Safety/ALW, APR-2200, APR-2200D, APR-2000G, APR-2000Y, PC-SG-25.Smart, PC-SG-25 S. Smart, PC-26ED, PC-28.Smart, PC-28P.Smart, PR-28.Smart, PC-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus - многопредельными перенастраиваемыми.
Преобразователи могут выполняться во взрывобезопасном исполнении с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и во взрывобезопасном исполнении с видом взрывозащиты «взрывонепроницаемая оболочка d».
Преобразователи модификаций АРС-2000. Safety/ALW, APR-2000.Safety/ALW
соответствуют требованиям стандартов IEC 61508.
Перенастройка диапазона измерений и корректировка выходного сигнала многопредельных преобразователей осуществляется при помощи коммуникатора КАР или конвертера HART/RS232 с программного обеспечения (ПО) «РАПОРТ» или конвертера HART/USB с ПО «РАПОРТ», преобразователей модификации PC-26ED - при помощи адаптера связи USB-PC26 и ПО «Master-PC26», преобразователей с цифровыми сигналами стандарта протокола Modbus RTU должна осуществляться с помощью ПО «Modbus Configurator» и конвертера RS-485/USB.
Материалы, из которых изготовлены преобразователи, обеспечивают их эксплуатацию в течение всего срока службы с учетом воздействия измеряемой среды и внешних климатических факторов.
Антикоррозионное атмосферостойкое покрытие корпуса преобразователя типа ALW, ALE обеспечивает стойкость к воздействиям климатических факторов, соответствующих климатическим условиям применения, и обеспечивает в течение среднего срока службы преобразователя сохранение внешнего вида, теплоизоляцию и герметичность.
Для отделения преобразователей от среды измерения с неблагоприятными параметрами, такими как высокая химическая активность, низкая или высокая температура, повышенная вязкость, загрязнение, вибрация и т.п., используются специальные разделители.
Защита от несанкционированного доступа обеспечивается конструкцией.
Наклейки наносятся на корпус преобразователей в любом свободном месте.
1J
18
132
1J
18
132
о
о
О
о

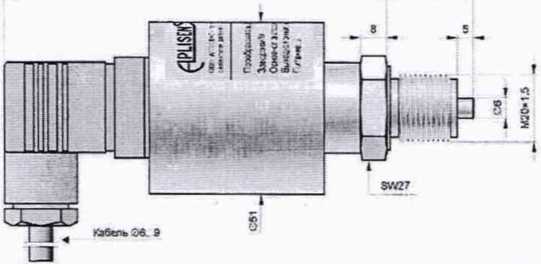

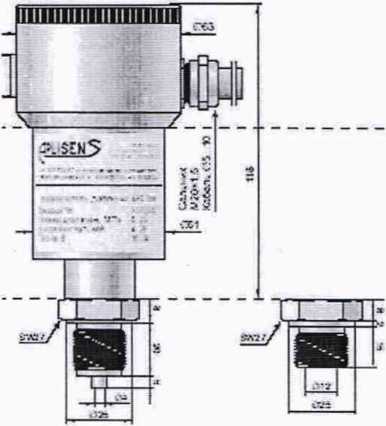

Рисунок 1 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных АРС-2000 и APC-2000.Safety/ALW

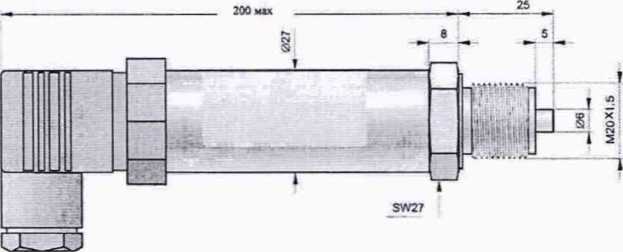

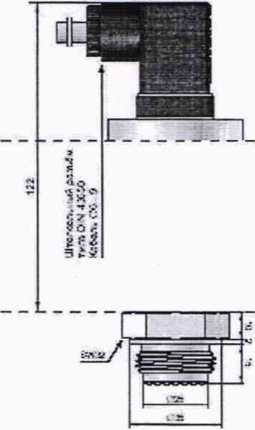

Рисунок 2 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных РС-28, PC-26ED, PC-16ED. РС-28В, РС-28.Smart, PC-28.Modbus, РС-28.Safety, PC-26EDL
111-121
25

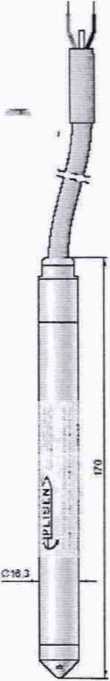

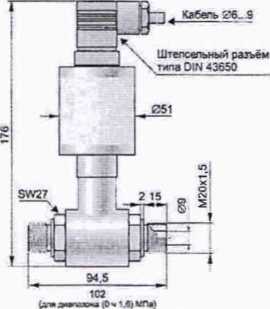

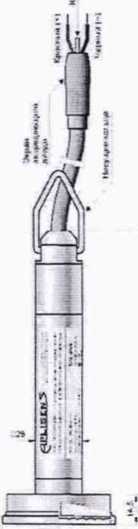

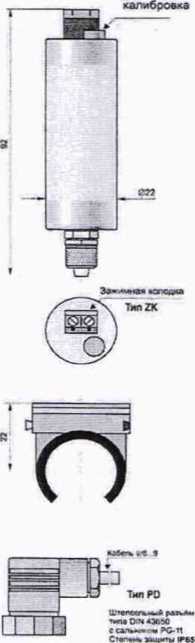

Рисунок 3 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных РС-50

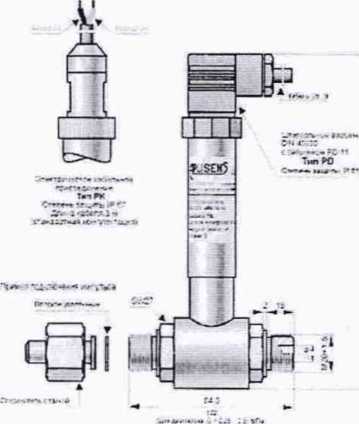

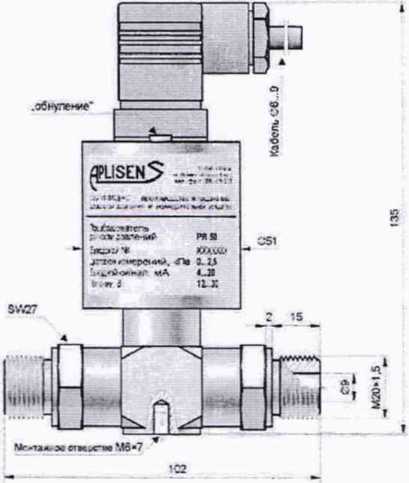

Рисунок 5 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных РС-28Р, РС-28РВ, PC-28P.Smart
PC-SG-16 PC-SG-25, PC-SG-25.Smart, PC-SG-25.Modbus

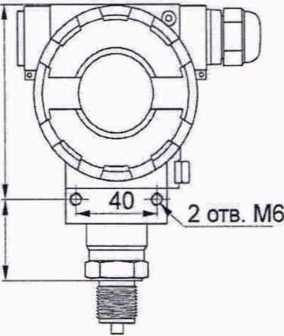

Рисунок 6 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-SG-16, PC-SG-25, PC-SG-25.Smart и PC-SG-25.Modbus
I
I
Марки ровна
54

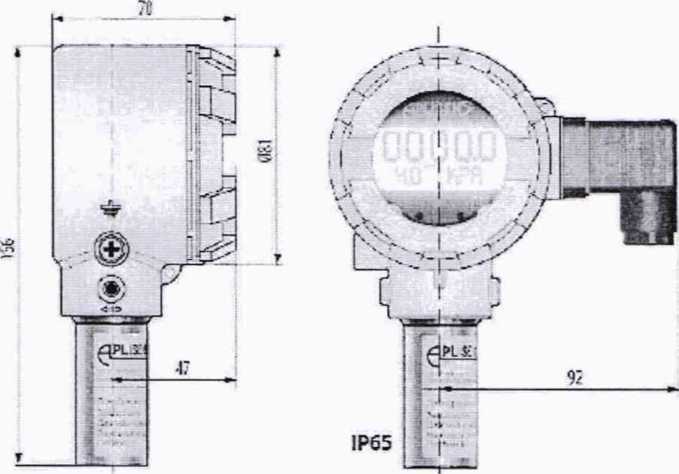

Преобразователь исполнения AL
Пример с встроенным индикатором и поисоедкнением типа С для монтажа с вентильным блоком.

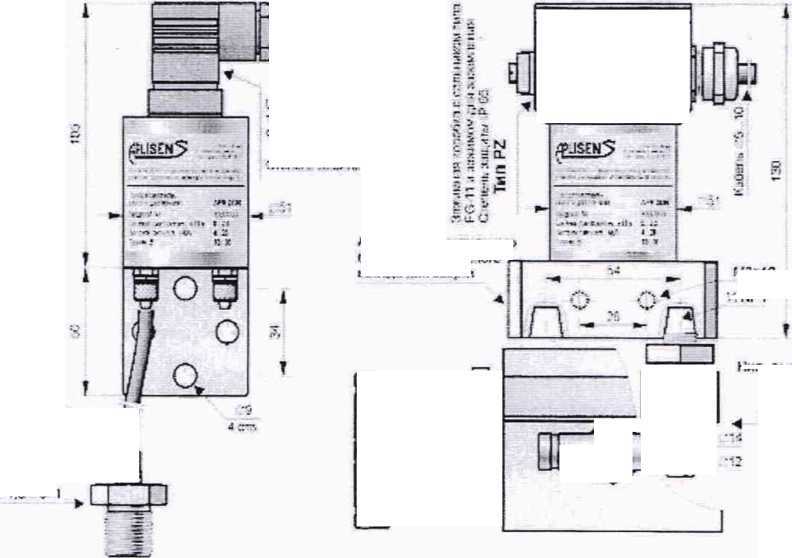

Преобразователь исполнения PD Пример со штуцерами типа Р Допустимое статическое давление 4 МПа
Преобразователь исполнения PZ
Пример с присоединением типа С для монтажа с вентильным блоком.

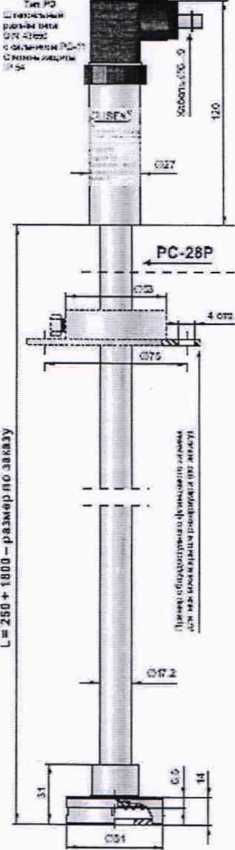

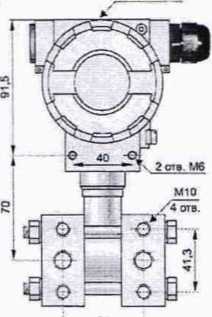

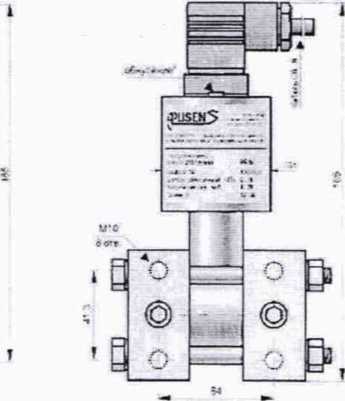

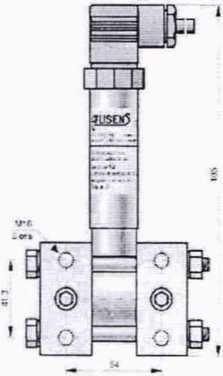

Рисунок 8 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2000 и APR-2000.Safety/ALW

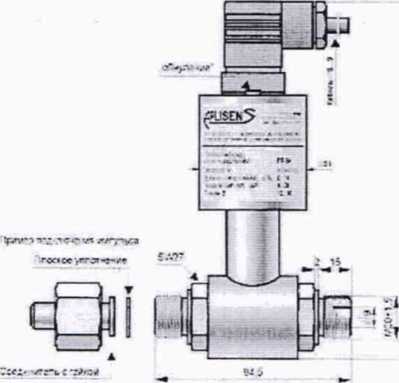

PR-28 с присоединительным устройством типе Р
• для лсдверв ИМЛуЛЫУЧ,» IpfSOO
Гс£ая ьирио дизпа.чэна ихи-рении о* л «Пп да 2 5 М.Пз Гр»депыс - дэлуг<а**лз* р>£э> га с-э-пя-гс'.о* дэьген.»е 4 МПа

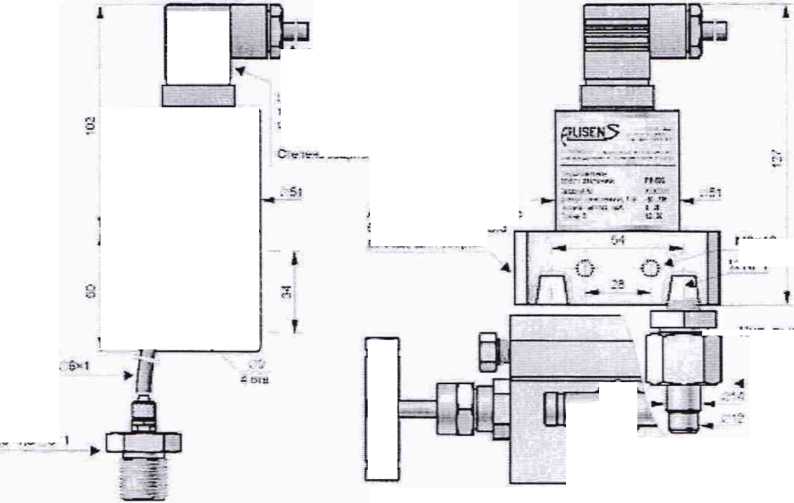

PR-28 с присоединительным устройством типа С (для монтажа с Вентильным блэ<см|
Псбпя ширина дизппмга иэтлеренА) ат 4 г Га до 200 <Па
Описание типа средств измерений
т

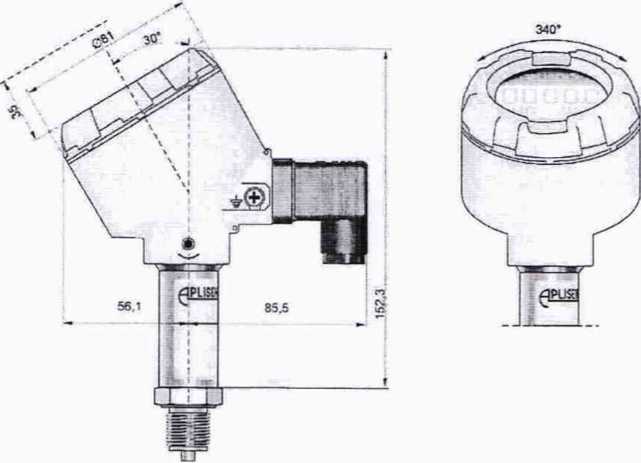

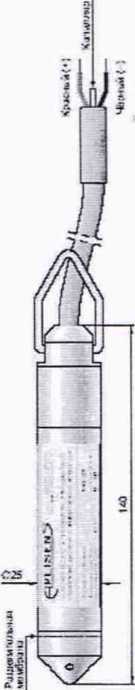

Рисунок 10 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-50

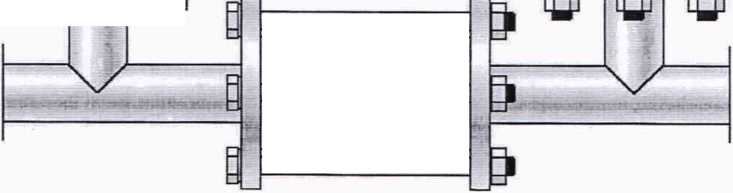

Пример псдк.'«<хе>«гг импугмсэ
Игреке-? уплотнение
PR-54 с присоединительным устройством типа Р •для подвода иглугпо^-х тауехи)
Л-обая шлпина длапалона измерении от 2 Лэ до 2СС Ля
Предегьнс -допускаемое рабочее с-атмк.ес<ое да ire и.» 4 МПа
PR-54 с присоединительным устройством типа С (для монтажа с бС1Оиль»>м Згрчсм) Пассас ^ирлнп диапазона лзмеренлй а- 2 «Пэ до 20, Лз
Рисунок 11 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-54
Описание типа средств измерений
Трубил norumnop-ЭГНИЛЛГЭгя ₽CV •
■/. NPT
Нип. вывод *А NPT tCU)tl«.7$K9: Д1М CEUpt.lt Г"-гуг ыхС'й трубки
L. О.
|
► 1 |
• »• жж 1Л.Ж • « ■ ’• ■* и .» г.м ’ V* I J м» «2.1 |
|
1 LI |
т.п л Г:1. 45Й50
С Т^гЛьн^ЛГ . л - -G 11
ТИП PD !аМТкЛ!а» э65
Ддагггс дгя пеннип .нс-г. ТХКЖЯ ШИТ Н1Ч -тельном: пыссоа х.пя СМПТ.И
Джаггер
М20<1.5- '6-1
P3-5CG жэном.тинре выполнение, присоединение типа PCV штуцеры с ззжиуяыми гайками для -рубок ФБ
PR-50G проУЫШгенное заполнение, присоединение типа С для ыонтэжа с вентильным блохем

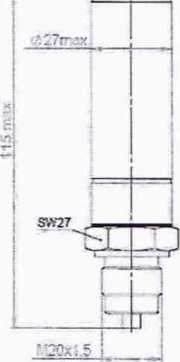

Рисунок 12 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-50G
:з
А КЛГ.-Г,.
Щ-епзсгь-м* •.--I? .'•■ Ч х.¥51 с гетм-ито Tyus PG ’'
Тип PD
I ::s Шнм 1₽ Й5
Ддагтср
М2С•!.!»' 6*1
Трубля поглх гек-31-Ь!ЛЛ:35Я PCV . ь«)
►и й
Адлпер -п i:i ееншпьнэгэ огс*я »'Г4 чип refit чего влкдо для сзасит
’■
|
и | |
Нип. вывод % NPT (: 4ин>.-:вк?! для гпнрки ft.’-ltyr-ЫНЬЙ Гу/Окт
AP4-2QQ0G аконсуичнае исполнение, присоединение типа PCV цгуцрры с занимными гайками для 'рубск С6 Гриуэп со штепсельным рэзъёуоу типа PD
APR-22-2CC лрсуышлэннсе испогчение. присоединение типа С для монтажа с вентильных блоком Пример с зпечтрическиу присоединением типа PZ

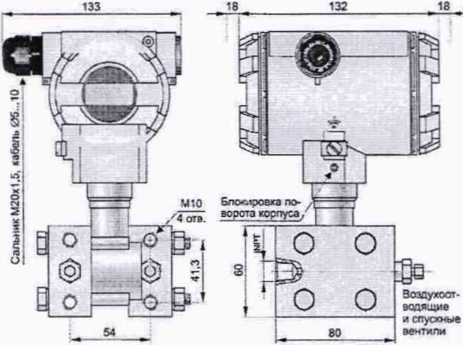

Рисунок 13 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2000G
ИХМТОС длл и татлтлязз
Преобразователь с двумя дистанционными разделителями
=--СОД сгмлляэа 410-Я эилсстлтсля
|
1= |
— 1 |

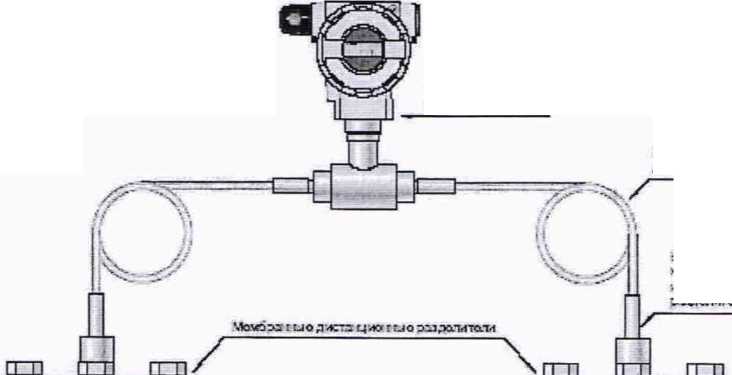

Рисунок 14 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2200
018
8 отв
о I-
_ 0.80
0138
0160
0-200
А - Каппиляр в армирозанной оболочке
Б - Каппиляр из нержавеющей стали 83.5x1.5
В - Разделительная мембрана
Г - Защитное кольцо
Рисунок 15 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2000Y
вателя,
. оз/ присоеди
нительные

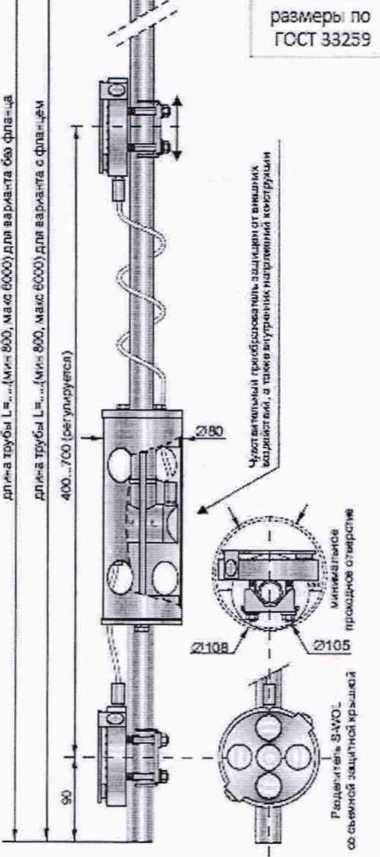

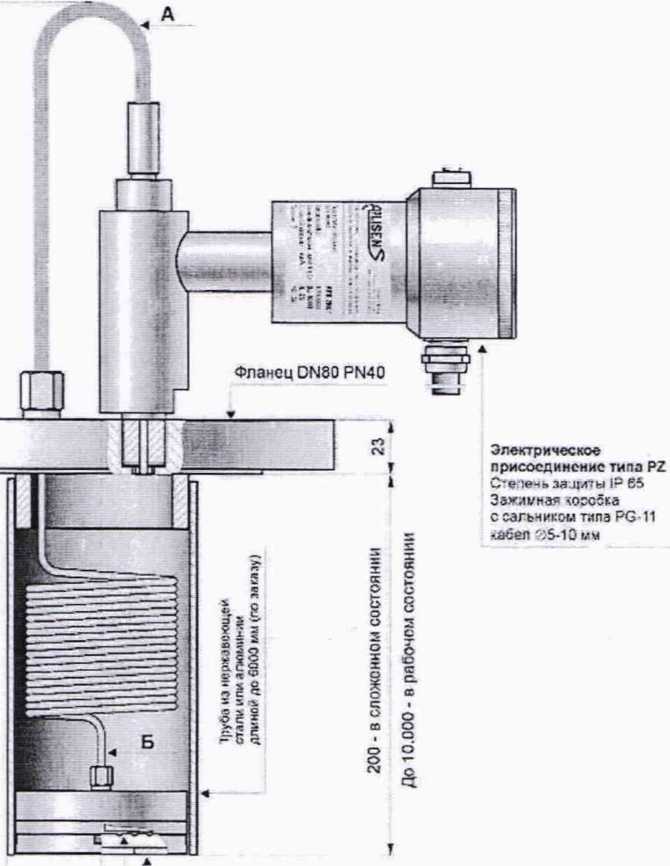

Рисунок 16 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2200D
Рисунок 17 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных АРС-ЮОМ
а) исполнение ALW-TL
б) исполнение ALW-SL

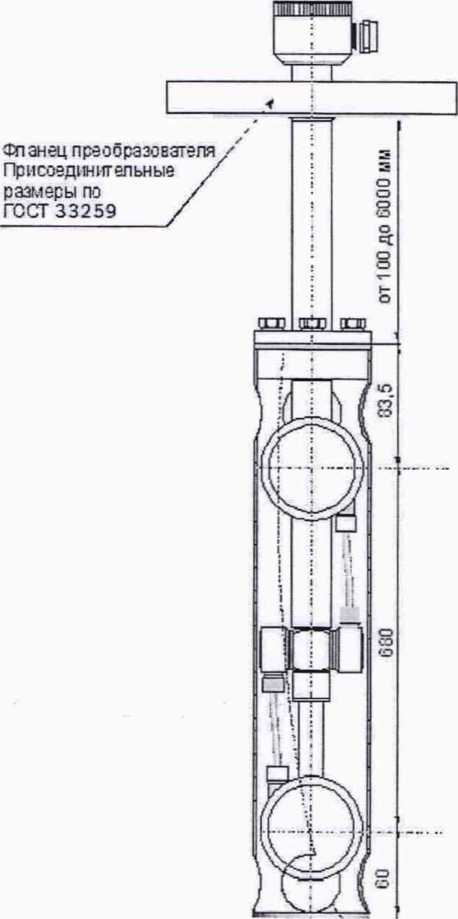

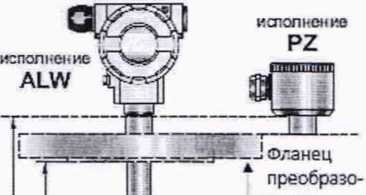

Рисунок 18 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных РС-28, РС-28.Safety, РС-28.Smart, РС-28Р, РС-28Р.Smart, PR-28, PR-28.Safety, PR-28.Smart исполнения ALW
1 Модификации преобразователей, верхние пределы измерений (Ртах), диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления) указаны в таблицах 1 и 2.
Преобразователи АРС-2000, APR-2000, APC-2000.Safety/ALW, APR-2000.Safety/ALW, APR-2200, APR-2200D, APR-2000G, APR-2000Y, PC-SG-25.Smart, PC-SG-25S.Smart, PC-26ED, PC-28.Smart, PC-28P.Smart, PR-28.Smart, PC-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus обеспечивают возможность перенастройки диапазона измерения (основного диапазона) путём изменения верхнего или нижнего предельных значений диапазона измерения (установленного диапазона).
Таблица 1 - Модификации преобразователей однопредельных, диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления)
|
Модификация преобразователя |
Измеряемый параметр |
Диапазон измерений (ДИ), кПа |
Пределы допускаемой основной погрешности (у) от диапазона изменения выходного сигнала, % |
Предельно допускаемая перегрузка (предельно допускаемое рабочее избыточное давление) |
|
1 |
2 |
3 |
4 |
5 |
|
РС-28; PC-28.Safety |
Абсолютное давление |
от 0 - 20 до 0 - 40 |
±(от 0,20 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа |
100 кПа - для ДИ по 10 кПа; 250 кПа - для ДИ свыше 10 по 40 кПа; 4хДИ - для ДИ свыше 40 кПа по 100 МПа, но не более 120 МПа |
|
от 0 - 40 до 0 - 8000 | ||||
|
Избыточное давление |
от 0 - 2,5 до 0 - 40 | |||
|
от 0 - 40 до 0 - 100000 | ||||
|
Давление разрежения; избыточное давление-разрежение |
от (-100)-0 до (-100)- 1600 | |||
|
PC-28/W |
Избыточное давление |
от Одо 100000 |
от ± 0,25 до ±5,00* |
4хДИ, но не более 120 МПА; Давление разрыва 180 МПа |
|
РС-28В |
Абсолютное давление |
от 0 - 40 до 0 - 8000 |
от ±0,60 до ±2,00* для ДИ до 2,5 кПа; от ±0,25 до ±2,00* для ДИ от 2,5 кПа |
100 кПа - для ДИ по 10 кПа; 250 кПа - для ДИ свыше 10 по 40 кПа; 4хДИ - для ДИ свыше 40 кПа по 100 МПа, но не более 120 МПа |
|
Избыточное давление |
от 0 - 2,5 до 0 - 40 | |||
|
от 0 - 40 до 0 - 100000 | ||||
|
Давление разрежения; избыточное давление-разрежение |
от (-100)-0 до (-100)- 1600 | |||
|
РС-50 |
Абсолютное давление |
от 0 - 40 до 0 - 8000 |
от ±1,60 до ±2,00* для ДИ до 250 Па; от ±0,60 до ±2,00* для ДИ от 250 Па до 1,0 кПа; от ±0,30 до ±2,00* для ДИ от 1,0 до 10 кПа; от ±0,16 до ±2,00* для ДИ от 10 кПа |
30 кПа - для штуцера PGP; 100 кПа - для ДИ по 10 кПа; 250 кПа - для ДИ свыше 10 по 40 кПа; 4хДИ - для ДИ свыше 40 кПа по 100 МПа, но не более 120 МПа |
|
Избыточное давление |
от 0 - 0,25 до 0 - 10 | |||
|
от 0 - 10 до 0 - 40 | ||||
|
от 0 - 40 до 0 - 100000 | ||||
|
Давление разрежения; избыточное давление-разрежение |
от (-100)-0 до (-100)- 1600 | |||
|
PC-28G |
Избыточное давление, разрежение |
от 0 - 2,0 до 0 - 200; от 10 до 200 |
от ±0,16 до ±2,00* от ±0,60 до ±2,00* для ДИ до 2,0 кПа |
250 кПа |
|
1 |
2 |
3 |
4 |
5 |
|
РС-28Р, РС-28РВ |
Гидростати-ческое давление |
от 0 - 2,0 до 0 - 5,0 |
от ±1,00 до ±2,00* |
2хДИ |
|
от 0 - 7,0 до 0 - 50 |
от ±0,50 до ±2,00* | |||
|
PC-SG-25 |
Г идростати-ческое давле-ние |
0-20 |
±(от 0,20 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа |
4хДИ |
|
0-40 | ||||
|
0-100 | ||||
|
0-200 | ||||
|
0-500 | ||||
|
0 -1000 | ||||
|
от 0 -10 до 0 - 5000 | ||||
|
PC-SG-25/CT |
Гидростати-ческое давле-ние |
0-20 |
±(от 0,10 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,10 до ±2,00* для ДИ от 40 кПа |
4хДИ |
|
0-40 | ||||
|
0-100 | ||||
|
0-200 | ||||
|
0-500 | ||||
|
0-1000 | ||||
|
от 0 -10 до 0 - 5000 | ||||
|
PC-SG-16 |
Гидростати-ческое давле-ние |
0-100 |
от ±0,50 до ±2,00* |
2хДИ |
|
0-200 | ||||
|
0-500 | ||||
|
0-1000 | ||||
|
от 0 -10 до 0 - 5000 | ||||
|
PC-SG-25S |
Г идростати-ческое давле-ние |
0-20 |
±(от 0,40 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,40 до ±2,00* для ДИ от 40 кПа |
4хДИ |
|
0-40 | ||||
|
0-60 | ||||
|
0-100 | ||||
|
0-200 | ||||
|
от 0 - 20 до 0 - 200 | ||||
|
PC-SG-25S/CT |
Гидростати-ческое давле-ние |
0-20 |
±(от 0,20 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа |
4хДИ |
|
0-40 | ||||
|
0-60 | ||||
|
0-100 | ||||
|
0-200 | ||||
|
от 0 - 20 до 0 - 200 | ||||
|
PR-28; PR-28. Safety; PR-28B |
Разность давлений |
от 0 - 1,0 до 0 - 10 от 0 -10 до 0 - 40 |
±от 0,40 до 2,00* для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа |
16,25,32,41,3 МПа для присоединения типа С, СН; 4 МПа для присоединения типа Р |
|
от (-10) - 10 до (-100)- 100 от 0 - 40 до 0 - 100 от 0 - 40 до 0 - 2500 от 0 - 100 до 0 - 1600 | ||||
|
PR-54 |
Разность давлений |
от 0 - 1,0 до 0 - 10 от 0 - 10 до 0 - 40 от 0 - 40 до 0 - 200 |
от ±0,50 до ±2,00* для ДИ до 10 кПа; от ±0,30 до ±2,00* для ДИ от 10 кПа |
16,25, 32,41,3 МПа для присоединения типа С, СН; 4 МПа для присоединения типа Р |
|
PR-50 |
Разность давлений |
от 0 - 1,0 до 0 - 10 от 0 -10 до 0 - 40 от 0 - 40 до 0 - 2500 от (-5) -5 до (-100) -100 |
от ±0,50 до ±2,00* для ДИ до 10 кПа; от ±0,30 до ±2,00* для ДИ от 10 кПа |
50 кПа - для ДИ по 10 кПа; 200 кПа - для ДИ свыше 10 по 40 кПа; ЗхДИ - для ДИ свыше 40 кПа по 2,5 МПа, но не более 3,4 МПа |
|
PR-50G |
Разность давлений |
от 0 - 0,25 до 0 - 10 |
от ±1,6 до ±2,00* для ДИ до 250 Па; от ±0,6 до ±2,00* для ДИ от 250 Па до 2,5 кПа; от ±03 до ±2,00* для ДИ от 23 кПа |
35 кПа - для ДИ по 700 Па; 100 кПа - для ДИ свыше 700 Па |
|
от (-0,15)-0,10 до (-16)-16 |
|
1 |
2 |
3 |
4 |
5 |
|
РС-26Е |
Избыточное давление |
от 0 - 2,5 до 0 - 40 |
от ±0,50 до ±2,00* |
4хДИ |
|
от 0 - 40 до 0 - 60000 | ||||
|
Давление разрежения; избыточное давление-разрежение |
от (-ЮО)-О до (-100)- 1600 | |||
|
PC-16ED |
Избыточное или абсолютное давление |
от 0 - 100 до 0 - 10000 |
от ±0,50 до ±2,00* |
2хДИ |
|
АРС-100М |
Абсолютное давление |
от 0 - 32000 до 0 - 60000 |
от ±0,25 до ±2,00* |
2хДИ |
|
PC-26EDL |
Избыточное или абсолютное давление |
от 0 - 6 до 0 - 2500 |
от ±0,50 до ±2,00* |
2хДИ |
*- предел допускаемой основной погрешности (%) из ряда: ±0,10; ±0,16; ±0,20; ±0,25; ±0,30; ±0,40; ±0,50; ±0,60; ±0,80; ±1,00; ±1,50; ±1,60; ±2,00; ±2,5; ±3,0; ±4,0; ±5,0.
Примечание - Допускается выбор диапазона измерений преобразователей, лежащий внутри приведенных в таблице пределов измерений в любых единицах измерений, допущенных к применению в Республике Беларусь
Таблица А.2 - Модификации преобразователей многопредельных перенастраиваемых, верхние пределы измерений, диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления)
|
Модификация преобразователя |
Измеряемый параметр |
Диапазон измерений (ДИ), кПа |
Пределы допускаемой основной погрешности (у) от диапазона изменения выходного сигнала, % |
Предельно допускаемая перегрузка (предельно допускаемое рабочее избыточное давление) |
|
1 |
2 |
3 |
4 |
5 |
|
АРС-2000 (AL; ALW; ALE); АРС-2000. Safety (ALW) |
Абсолют-ное давление |
0-130 |
от ±0,05 до ±1,00* Для установленного диа-пазона (ДУ): от ±0,05 до ±1,00* для ширины ДУ от 100% до 30% ДИ; у (2,5 - (х % ДИ)/20) для ширины ДУ от 30 % до 10% ДИ; 2-у для ширины ДУ от 10 % ДИ и менее Для специального исполнения с ДИ***: от ±0,025 до ±1,00* Для установленного диа-пазона (ДУ): от ±0,025 до ±1,00* для ширины ДУ от 100% до 30% ДИ; у (2,5 - (х % ДИ)/20) для ширины ДУ от 30 % до 10% ДИ; 2-у для ширины ДУ от 10 % ДИ и менее |
200 кПа |
|
0-700*** |
1,4 МПа | |||
|
0-2500 |
5,0 МПа | |||
|
0-7000*** |
14 МПа | |||
|
0-10000*** |
45 МПа | |||
|
0-30000 |
45 МПа | |||
|
Избыточ-ное давле-ние |
0-25 |
100 кПа | ||
|
0-100 |
200 кПа | |||
|
0-200 |
400 кПа | |||
|
0-700*** |
1,4 МПа | |||
|
0-2500 |
5.0 МПа | |||
|
0-7000*** |
14 МПа | |||
|
0-10000*** |
45 МПа | |||
|
0-16000 |
45 МПа | |||
|
0-30000 |
45 МПа | |||
|
0-60000 |
120 МПа | |||
|
0-100000 |
120 МПа | |||
|
Давление разреже-ния; избы-точное давление-разреже-ние |
(-0.7)-0,7** |
50 кПа | ||
|
(-2,5)-2,5 |
50 кПа | |||
|
(-1,5)-7,0 |
50 кПа | |||
|
(-IO)-IO | ||||
|
100 кПа | ||||
|
(-50)-50 1 |
200 кПа | |||
|
(-100)-150 |
400 кПа | |||
|
(-100)-700 |
1,4 МПа | |||
|
(-100)-2500 |
5,0 МПа | |||
|
(-100)-7000 |
14 МПа |
|
Продолжение таблицы 2 |
Описание типа средств измерений | |||||
|
1 |
2 |
3 |
4 |
5 | ||
|
Абсолют- |
0-130 |
от ±0,10 до ±1,00* |
200 кПа | |||
|
ное давле- |
0-700 |
Для ДУ: |
1,4 МПа | |||
|
ние |
0-2500 |
от ±0,10 до ±1,00* |
5,0 МПа | |||
|
0-7000 |
для ширины ДУ от 100 % |
14 МПа | ||||
|
0-10000 |
до 30 % ДИ; |
30 МПа | ||||
|
0-30000 |
у-(2,5 - (х % ДИ)/20) |
45 МПа | ||||
|
АРС-2000 |
Избыточ- |
0-25 |
для ширины ДУ от 30 % |
100 кПа | ||
|
(PD; PZ) |
ное давле- |
0-100 |
до 10 % ДИ; |
200 кПа | ||
|
ние |
0-200 |
2-у для ширины ДУ от |
400 кПа | |||
|
0-700 |
10 % ДИ и менее |
1,4 МПа | ||||
|
0-2500 |
5,0 МПа | |||||
|
0-7000 |
14 МПа | |||||
|
0-10000 |
30 МПа | |||||
|
0-16000 |
30 МПа | |||||
|
0-30000 |
45 МПа | |||||
|
0-60000 |
120 МПа | |||||
|
0-100000 |
120 МПа | |||||
|
АРС-2000 |
Давление |
(-0,7)-0,7 |
от ±0,10 до ±1,00* |
50 кПа | ||
|
(PD; PZ) |
разреже- |
(-2,5)-2,5 |
Для ДУ: |
50 кПа | ||
|
ния; избы- |
(-1,5)-7,0 |
от ±0,10 до ±1,00* |
50 кПа | |||
|
точное |
(-Ю)-Ю |
для ширины ДУ от 100 % |
100 кПа | |||
|
давление- |
(-50)-50 |
до 30 % ДИ; |
200 кПа | |||
|
разреже- |
(-100)-150 |
у(2,5 - (х % ДИ)/20) |
400 кПа | |||
|
ние |
(-100)-700 |
для ширины ДУ от 30 % |
1,4 МПа | |||
|
(-100)-2500 |
до 10 % ДИ; |
5,0 МПа | ||||
|
(-100)-7000 |
2-у для ширины ДУ от 10 % ДИ и менее |
14 МПа | ||||
|
Абсолют- |
0-700 |
1,4 МПа | ||||
|
ное давле- |
0-2500 |
5,0 МПа | ||||
|
ние |
0-7000 |
14 МПа | ||||
|
Избыточ- |
0-25 |
100 кПа | ||||
|
ное давле- |
0-100 |
от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; у-(2,5-(х % ДИ)/20) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее |
200 кПа | |||
|
ние |
0-200 |
400 кПа | ||||
|
0-700 |
1,4 МПа | |||||
|
РС-28.Smart; |
0-2500 |
5,0 МПа | ||||
|
РС-28. |
0-7000 |
14 МПа | ||||
|
Modbus |
0-16000 |
30 МПа | ||||
|
0-30000 |
45 МПа | |||||
|
0-100000 |
120 МПа | |||||
|
Давление |
(-1,5>7,0 |
50 кПа | ||||
|
разреже- |
(-Ю)-Ю |
100 кПа | ||||
|
ния; избы- |
(-50)-50 |
200 кПа | ||||
|
точное давление-разрежение |
(-100)-150 |
400 кПа | ||||
|
лист |
18 из 29 | |||||
|
1 |
2 |
3 |
4 |
5 | |
|
APR-2000 |
Разность |
0 - 7000 |
Присоединение | ||
|
(AL; ALW: |
давлений |
0-1600 |
от ±0,075 до ±1,00* |
типа С, СН: 16, 25, 32,41,3 МПа; 2 МПа - для ДИ (-700)-700 Па; 20 МПа - для ДИ (-2,5)-2,5 кПа; Присоединение | |
|
ALE); APR-2000. |
0-250 | ||||
|
0-100 |
Для ДУ: от ±0,075 до | ||||
|
Safety (ALW) |
0-25 |
±1,00* для ширины ДУ | |||
|
(-160)- 1600 |
от 100% до 30% ДИ; | ||||
|
(-160)-200 |
±(у-(2,5-(х % ДИ)/20)) | ||||
|
(-50) - 50 |
для ширины ДУ от 30 % | ||||
|
(-16)-16 |
до 10 % ДИ; | ||||
|
(-10)- 10 |
2-у для ширины ДУ от 10 % ДИ и менее |
типа Р: | |||
|
(-0,5)-7,0 |
4 МПа; | ||||
|
(-2,5)-2,5 |
7 МПа для ДИ | ||||
|
(-0,7)-0,7 |
0-7,0 МПа | ||||
|
APR-2000 |
Разность |
0 - 7000 |
Присоединение | ||
|
(PD; PZ); |
давлений |
0-1600 |
от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100% до 30% ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10% ДИ; 2-у для ширины ДУ от 10 % ДИ и менее |
типа С, СН: | |
|
PR-2 8. Smart; |
0-250 |
16, 25, 32,41,3 МПа: | |||
|
PR-28.Modbus |
0-100 |
2 МПа - для ДИ | |||
|
0-25 |
(-700)-700 Па; | ||||
|
(-160)- 1600 |
20 МПа - для ДИ | ||||
|
(-160)-200 |
(-2,5)-2,5 кПа; | ||||
|
(-50) - 50 |
Присоединение | ||||
|
(-16)- 16 |
типа Р: | ||||
|
(-0,5)-7,0 |
4 МПа; 7 МПа для ДИ 0-7,0 МПа | ||||
|
APR-2200 |
Разность |
(-16)-16 |
от ±0,10 до ±1,00* | ||
|
давлений |
(-50) - 50 |
Для ДУ: от ±0,10 до | |||
|
(-160)-200 |
±1,00* | ||||
|
(-160)- 1600 |
для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее |
4, 10,16 МПа |
|
Продолжение таблицы 2 |
Описание типа средств измерений | |||||
|
1 |
2 |
3 |
4 |
5 | ||
|
APR-2000G |
Разность давлений |
0-2,5 |
от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; от ±0,40 до ±2,00* для ширины ДУ от 30 % до 10% ДИ |
35 кПа | ||
|
(-0,25) - 0,25 |
от ±0,16 до ±1,00* Для ДУ: ± у-[(?мах -Ргшп)/(Рмах.уст -Pmin.ycT)], где Рмах - верхний предел измерений; Pmin - нижний предел измерений; Рмах.уст - верхний предел ДУ; Pmin.ycT - нижний предел ДУ |
35 кПа | ||||
|
(-0,70) - 0,70 |
от ±0,10 до ±1,00* | |||||
|
(-2,5)-2,5 |
Для ДУ от ±0,10 до | |||||
|
(-10)- 10 |
±1,00* для ширины ДУ от 100 % до 30 % ДИ; от ±0,40 до ±2,00* для ширины ДУ от 30 % до 10% ДИ |
100 кПа | ||||
|
APR-2000Y |
Гидростатическое давление |
0-16 |
от ±0,20 до ±2,00* Для ДУ: от ±0,20 до ±2,00* для ширины ДУ от 100%до30%ДИ; от ±0,60 до ±2,00* для ширины ДУ от 30 % до 10% ДИ |
4 МПа | ||
|
0-60 |
от ±0,16 до ±2,00* | |||||
|
0-100 |
Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100%до30%ДИ; от ±0,50 до ±2,00* для ширины ДУ от 30 % до 10% ДИ | |||||
|
лист 20 из 29 | ||||||
|
1 |
2 |
3 |
4 |
5 |
|
PC-SG-25. Smart |
Гидростатическое давление |
0-15 |
от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,3125-0,04375-(х % ДИ))) для ширины ДУ от 30% до 10% ДИ; от ±0,30 до ±2,00* для ширины ДУ от 10 % ДИ и менее |
250 кПа |
|
0-100 |
от ±0,10 до ±2,00* Для ДУ: от ±0,10 до ±2,00* для ширины ДУ от 100% до 30% ДИ; ±(у-(4-(х % ДИ)/10))) для ширины ДУ от 30 % до 10% ДИ; от ±0,40 до ±2,00* для ширины ДУ от | |||
|
0-200 | ||||
|
0-1000 |
2,5 МПа | |||
|
PC-SG-25S. Smart |
Гидростатическое давление |
0-15 |
от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(Г(3,25-0,075- (х % ДИ))) для ширины ДУ от 30 % до 10% ДИ; от ±0,40 до ±2,00* для ширины ДУ от 10 % ДИ и менее |
250 кПа |
|
0-100 | ||||
|
0-200 | ||||
|
0-1000 |
2,5 МПа | |||
|
PC-SG- 25S.Smart/T |
Гидростатическое давление |
0-160 |
от ±0,20 до ±2,00* Для ДУ: от ±0,20 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у(2,5- (х % ДИ)/20)) для ширины ДУ от 30 % до 10% ДИ; 2-у для ширины ДУ от 10 % ДИ и менее |
250 кПа |
|
PC-SG-25. Smart/ALW; PC-SG-25S. Smart/ALW; PC-SG-25S. Smart/ALW/T |
Гидроста-тическое давление |
0-25 |
от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 50 % ДИ; ±(у-(3-(х % ДИ)/25)) для ширины ДУ от 50 % до 25% ДИ; 2-у для ширины ДУ от 25 % ДИ и менее |
2хДИ |
|
0-100 | ||||
|
0-200 |
|
1 |
2 |
3 |
4 |
5 |
|
APR-2200D |
Гидростатическое давление |
(-7,0)-0 |
от ±0,10 до ±2,00* Для ДУ: от ±0,10 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(4-(х % ДИ)/10)) для ширины ДУ от 30 % до 10% ДИ; от ±0,30 до ±2,00* для ширины ДУ от 10 % ДИ и менее |
4,0 МПа |
|
(-7,0)-7,0 | ||||
|
(-25)-0 | ||||
|
PC-SG-25. Modbus |
Гидростатическое давление |
от 0 - 20 до 0 -100 |
от ±0,30 до ±2,00* Для ДУ: от ±0,30 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ: ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10% ДИ; 2-у для ширины ДУ от 10 % ДИ и менее |
250 кПа |
|
от 0 - 100 до 0 -1000 |
от ±0,10 до ±2,00* Для ДУ: от ±0,10 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10% ДИ; 2-у для ширины ДУ от 10 % ДИ и менее |
2,5 МПа | ||
|
PC-SG-25S. Modbus |
Гидростатическое давление |
от 0 - 20 до 0 - 100 |
от ±0,40 до ±2,00* Для ДУ: от ±0,40 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10% ДИ; 2-у для ширины ДУ от 10 % ДИ и менее |
250 кПа |
|
от 0 -100 до 0 -1000 |
от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х%ДИ)/20))для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее |
2,5 МПа |
|
1 |
2 |
3 |
5 |
6 |
|
PC-28P.Smart |
Гидростатическое давление |
от 0 - 2,0 до 0 - 5,0 |
от ±0,25 до ±2,00* Для ДУ: от ±0,25 до ±2,00* для ширины ДУ от 100% до 30% ДИ; 2-у для ширины ДУ от 30% до 10% ДИ |
ЗхДИ |
|
от 0 - 7,0 до 0 - 50 |
от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30% ДИ; 2-у для ширины ДУ от 30% до 10% ДИ | |||
|
PC-26ED |
Абсолют-ное давление |
от 0 - 20 до 0 - 40 |
от ±0,25 до ±2,00* Для ДУ: от ±0,25 до ±2,00* для ширины ДУ от 100%до30%ДИ; 2-у для ширины ДУ от 30% до 10% ДИ |
100 кПа - для ДИ до 10 кПа; 250 кПа - для ДИ от 10 до 40 кПа; 2хДИ - для ДИ от 40 кПа до 60 МПа, но не более 80 МПА |
|
от 0 - 40 до 0 - 8000 | ||||
|
Избыточ-ное давление |
отО-2,5 до0-40 |
от ±0,40 до ±2,00* Для ДУ: от ±0,40 до ±2,00* для ширины ДУ от 100% до 30% ДИ 2-у для ширины ДУ от 30% до 10% ДИ | ||
|
от 0 - 40 до 0 - 60000 | ||||
|
Давление разрежения; избыточное давление-разрежение |
от (-100)-0 до (-100)- 1600 |
от ±0,25 до ±2,00* Для ДУ: от ±0,25 до ±2,00* для ширины ДУ от 100%до30%ДИ 2-у для ширины ДУ от 30% до 10% ДИ |
100 кПа - для ДИ до 10 кПа; 250 кПа - для ДИ от 10 до 40 кПа; 2хДИ - для ДИ от 40 кПа | |
|
*- предел допускаемой основной погрешности (%) из ряда: ±0,025; ±0,05; ±0,075; ±0,10; ±0,15; ±0,16; ±0,20; ±0,25; ±0,30; ±0,32; ±0,40; ±0,50; ±0,60; ±0,80; ±1,00; ±1,50; ±1,60; ±2,00 **- предел допускаемой основной погрешности (%) из ряда: ±0,10; ±0,15; ±0,16; ±0,20; ±0,25; ±0,30; ±0,32; ±0,40; ±0,50; ±0,60; ±0,80; ±1,00 Примечание - Допускается выбор диапазона измерений преобразователей, лежащий внутри приведенных в таблице пределов измерений в любых единицах измерений, допущенных к применению в Республике Беларусь | ||||
-
2 Преобразователи имеют линейно возрастающую, либо линейно убывающую характеристику выходного сигнала от входной характеристики измеряемой величины (давления или разности давлений).
Преобразователи разности давлений, предназначенные в соответствии с заказом для измерения расхода жидкости, газа или пара по величине переменного перепада давления на сужающем устройстве трубопровода, могут иметь зависимость выходного сигнала пропорциональную корню квадратному из значений измеряемой величины разности давлений.
-
3 Вариация выходного сигнала уг не превышает 0,5 абсолютного значения предела основной погрешности.
-
4 Преобразователи имеют один из видов выходных токовых сигналов или сигналов напряжения постоянного тока с пределами изменения: от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА; от 0 до 10 В, от 0,4 до 2 В, от 0 до 2 В, цифровые сигналы стандартов протоколов HART, Manchester-2, Modbus RTU, HEX, сигналы интерфейсов RS-232, RS-232 TTL, RS-485.
-
5 Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха на каждые 10 °C, должна быть не более значений, указанных в таблице 3.
Для преобразователей с перенастраиваемым диапазоном измерений указанные значения дополнительной погрешности (таблица 3) относятся к основному диапазону, значения дополнительной погрешности для установленного диапазона - не более основной погрешности для установленного диапазона на каждые 10 °C.
Таблица 3
|
Пределы допускаемой основной погрешности, % |
Дополнительная погрешность, % |
Пределы допускаемой основной погрешности, % |
Дополнительная погрешность, % |
|
±0,025 |
±0,025 |
±0,50 |
±0,45 |
|
±0,05 |
±0,05 |
±0,60 |
±0,50 |
|
±0,075 |
±0,075 |
±0,80 |
±0,70 |
|
±0,10 |
±0,10 |
±1,00 |
±0,60 |
|
±0,15 |
±0,15 |
±1,50 |
±0,75 |
|
±0,16 |
±0,16 |
±1,60 |
±0,80 |
|
±0,20 |
±0,20 |
±2,00 |
±1,00 |
|
±0,25 |
±0,25 |
±2,50 |
±1,25 |
|
±0,30 |
±0,30 |
±3,00 |
±1,50 |
|
±0,32 |
±0,32 |
±4,00 |
±2,00 |
|
±0,40 |
±0,35 |
±5,00 |
±2,50 |
6 Питание преобразователей осуществляется от источника питания постоянного тока напряжением в соответствии с таблицей 4.
Таблица 4
|
Модификация преобразователя |
Выходной сигнал |
Напряжение питания, В, DC* |
Мощность, Вт, не более |
|
1 |
2 |
3 |
4 |
|
PC-SG-25, PC-SG-25S |
от 4 до 20 мА от 0 до 5 мА |
от 8 до 36, от 12 до 28 (Ех) |
1,2 |
|
PC-SG-25, PC-SG-25S |
от 0 до 10 В |
от 13 до 30 |
0,6 |
|
PC-SG-16 |
от 4 до 20 мА |
от 8 до 36 |
1,2 |
|
РС-28, PR-28 |
от 4 до 20 мА |
от 8 до 36, от 9 до 28 (Ех), от 8 до 30 (Exd) |
1,2 |
|
РС-28Р |
от 8 до 36, от 9 до 28 (Ех) | ||
|
РС-28, РС-28Р, PR-28 |
от 0 до 10 В |
от 13 до 30 |
0,6 |
|
PC-28/ALW, PC-28P/ALW, PR-28/ALW |
от 4 до 20 мА |
от 11** до 36, от 12** до 28 (Ех) |
1,2 |
|
PC-28ATR, PC-28P/TR, PR-28/TR |
от 10,5 до 36, от 12 до 28 (Ех) |
1,2 | |
|
PC-28/TR, PR-28/TR |
от 10,5 до 30 (Exd) |
1,2 | |
|
РС-28.Safety, PR-28.Safety |
от 10,5 до 36, от 12 до 28 (Ех) от 10,5 до 30 (Exd) |
1,2 | |
|
РС-28.Smart, PC-28P.Smart, PR-28.Smart |
от 4 до 20 мА. HART |
от 7,5 до 55, от 7,5 до 30 (Ех) |
1,2 |
|
PC-28.Smart, PR-28.Smart |
от 7,5 до 30 (Exd) |
1,2 | |
|
PC-28.Smart/ALW, PC-28P.Smart/ALW, PR-28. Smart/ALW |
от 11** до 55, от 11** до 30 (Ех) |
1,2 |
|
1 |
2 |
3 |
4 |
|
РС-28В, РС-28РВ, PR-28B |
от 0,4 до 2 В, от 0 до 2 В |
от 3,3 до 5,6 |
0,56 |
|
РС-28В, PR-28B |
от 3,3 до 5,6 (Exd) |
0,56 | |
|
РС-2 8. Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus |
от 4 до 20 мА, |
от 5,0 до 28 |
0,7 |
|
Modbus RTU |
от 4,0 до 28 | ||
|
PC-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus |
Modbus RTU |
от 4,0 до 10 (Ех) |
0,7 |
|
PC-28 .Modbus/Exd, PR-28.Modbus/Exd |
Modbus RTU |
от 4,0 до 28 (Exd) |
0,7 |
|
PC-28.Modbus/ALW/Exd. PR-28.Modbus/ALW/Exd |
Modbus RTU |
от 4,0*** до 28 (Exd) |
0,7 |
|
PC-28G |
от 4 до 20 мА |
от 8 до 36 |
0,72 |
|
PC-50, PR-54, PR-50, PR-50G |
от 4 до 20 мА |
от 10 до 39 |
0,78 |
|
от 0 до 20 мА, от 0 до 5 мА, от 0 до 10 В |
от 13 до 39 |
0,78 | |
|
APC-2000, APR-2000, APR-2200, APR-2000G, APR-2000Y, APR-2200D, PC-SG-25.Smart, PC-SG-25S.Smart |
от 4 до 20 мА, HART |
от 7,5 до 55, от 7,5 до 30 (Ех) |
1,1 |
|
APC-2000/AL W, APR-2000/ALW, APR-2200/ALW, APR-2000G/ALW, APR-2000Y/ALW, APR-2200D/ALW, PC-SG-25.Smart/AL W, PC-SG-25S.Smart/ALW |
от 4 до 20 мА, HART |
от 10** до 55, от 10,5** до 30 (Ех) |
1,2 |
|
APC-2000/ALW/Exd, APC-2000. Safety/ALW/Exd, APR-2000/ALW/Exd, APR-2000. Safety/ALW/Exd, APR-2200/ALW/Exd, APR-2000Y/ALW/Exd. APR-2000G/ALW/Exd |
от 13,5** до 45 |
0,9 | |
|
APC-2000/ALE, APR-2000/ALE, APR-2200/ALE, APR-2000G/ALE, APR-2000Y/ALE, APR-2200D/ALE, PC-SG-25. Smart/ALE, PC-SG-25S.Smart/ALE |
от 4 до 20 мА, от 0 до 20 мА, от 0 до 5 мА HART |
от 12** до 36 |
0,72 |
|
APC-2000.Safety/ALW, APR-2000. Safety/ALW |
от 4 до 20 мА, HART |
от 11,5** до 36, от 11,5** до 28 (Ех) |
0,9 |
|
PC-26E, PC-16ED, PC-26ED |
от 4 до 20 мА |
от 12 до 36 |
0,72 |
|
APC-100M |
Manchester-2 |
от 6,6 до 7,0 |
4,2 |
|
PC-26EDL |
RS-232 TTL |
от 3,3 до 7,0 |
0,25 |
|
* Номинальное напряжение питания преобразователей - 2Z РС-28РВ, PR-28B, PC-26EDL - 3,6 В, АРС-ЮОМ PR-28.Modbus/Ex, PC-SG-25.Modbus/Ex, PC-SG-25S.Modb ** Для всех модификаций включение подсветки ЖКИ ув ние питания на 3 В. Значение минимального напряжения i нагрузки R. Подсветка преобразователей АРС (APR) може производства. *** Для модификаций PC-28.Modbus/ALW/Exd, PR-28.М< светки ЖКИ увеличивает минимальное напряжение пита! ного напряжения питания зависит от сопротивления нагру: |
В, кроме модификаций РС-28В, - 6,8 В, PC-28.Modbus/Ex, us/Ех - 10 В. еличивает минимальное напряже-1итания зависит от сопротивления т быть отключена только на этапе jdbus/ALW/Exd включение под-шя на 4 В. Значение минималь-жи R | ||
-
7 Мощность, потребляемая преобразователем, не превышает значений указанных в таблице 4.
-
8 Степень защиты преобразователей от воздействия пыли, посторонних тел и воды по ГОСТ 14254 в зависимости от исполнения корпуса должна соответствовать:
-
- IP40 для исполнения корпуса ZK модификации АРС-100М без зажимной колодки;
-
- IP65 для исполнений корпуса PD, ZK, ALW-PD, ALE-PD, РМ_, SKK 24/4 (стандартное исполнение);
-
- IP66 для исполнений корпуса PZ, AL, ALW, ALE (стандартное исполнение);
-
- IP67 для исполнения корпуса РК, для специального исполнения корпуса и специального исполнения Exd, исполнения PKJD;
-
- IP68 для исполнения корпуса PKSG, для специального исполнения РК;
-
- IP65, IP66, IP67 для исполнений корпуса PD, PZ, AL, ALW, ALE 1
-
- модификации APC-2000/ALW/Exd, APC-2000.Safety/ALW/Exd, APR-2000/ALW/Exd, APR-2000.Safety/ALW/Exd, APR-2200/ALW/Exd, APR-2000Y/ALW/Exd, APR-2000G/ALW/Exd с диапазоном температур: Тб - от минус 40 °C до плюс 45 °C, Т5 - от минус 40 °C до плюс 75 °C;
-
- PC-28.Modbus/ALW/Exd, PR-28.Modbus/ALW/Exd с диапазоном температур от минус 40 °C до плюс 75 °C, спец, исполнение - от минус 50 °C до плюс 75 °C;
-
- модификации АРС-2000, APR-2000, APR-2200, APR-2000G, APR-2000Y, APR-2200D, РС-28, РС-28Р, PR-28, РС-28В, РС-28РВ, PR-28B, PC-28.Smart, PC-28P.Smart, PR-28.Smart, РС-28.Modbus, PR-28.Modbus во взрывобезопасном исполнении и модификации РС-28.Safety, PR-28.Safety с диапазоном температур от минус 40 °C до плюс 85 °C (плюс 75 °C с индикацией), спец, исполнение - от минус 50 °C до плюс 85 °C;
-
- РС-28/Exd, РС-28.Smart/Exd, PC-28B/Exd, PC-28.Safety/Exd, PC-28.Modbus/Exd с диапазоном температур: исполнение FL - от минус 40 °C до плюс 80 °C, SGM - от минус 40 °C до плюс 65 °C, спец, исполнение - от минус 50 °C;
виду климатического исполнения УХЛ3.1:
-
- модификации РС-28.Modbus, PR-28.Modbus с диапазоном температур от минус 25 °C до плюс 80 °C;
-
- PR-28/Exd, PR-28.Smart/Exd, PR-28B/Exd, PR-28.Safety/Exd, PR-28.Modbus/Exd с диапазоном температур: исполнение FL - от минус 25 °C до плюс 80 °C, SGM - от минус 25 °C до плюс 65 °C, спец, исполнение - от минус 50 °C;
-
- PC-26EDL с диапазоном температур от минус 30 °C до плюс 70 °C;
виду климатического исполнения УХЛ4.2:
-
- модификации PC-SG-25.Modbus, PC-SG-25S.Modbus с диапазоном температур от 0 °C до плюс 80 °C;
-
- модификации PC-28G с диапазоном температур от 0 °C до плюс 70 °C;
-
- АРС-100М с диапазоном температур от 0 °C до плюс 150 °C.
9.2 Преобразователи устойчивы к воздействию относительной влажности окружающей среды 100 % при температуре плюс 40 °C и более низких температурах с конденсацией влаги.
-
10 По устойчивости к механическим воздействиям преобразователи соответствуют:
-
- модификация АРС-ЮОМ - виброустойчивому исполнению V3 по ГОСТ 12997 (для РФ -поГОСТР 52931);
модификации PC-28.Safety, PR-28.Safety, АРС-2000. Safety/AL W,
APR-2000.Safety/ALW устойчивы к воздействию синусоидальных вибраций частотой от 2 до 150 Гц, амплитудой смещения 1,6 мм с ускорением 49,0 м/с2;
-
- исполнение PC-28/W виброустойчивому исполнению G2 по ГОСТ 12997 (для РФ - по ГОСТ Р 52931) (устойчиво к воздействию синусоидальных вибраций частотой от 10 до 2000 Гц, амплитудой смещения 0,75 мм с ускорением 98,0 м/с2);
-
- специальное исполнение APC-2000/V, APR-2000/V, APR-2200/V, PC-28/V, PR-28/V, PC-28B/V, PR-28B/V, PC-28.Smart/V, PR-28.Smart/V - виброустойчивому исполнению V3 по ГОСТ 12997 (для РФ - по ГОСТ Р 52931), (устойчиво к воздействию синусоидальных вибраций частотой от 10 до 150 Гц с амплитудой смещения 0,35 мм и амплитудой ускорения 49,0 м/с2);
-
- остальные модификации - виброустойчивому исполнению N2 по ГОСТ 12997 (для РФ - по ГОСТ Р 52931) (устойчивы к воздействию синусоидальных вибраций частотой от 10 до 55 Гц с амплитудой смещения 0,35 мм).
-
11 Преобразователи предназначены для работы при атмосферном давлении от 84,0 до 106,7 кПа и соответствуют группе Р1 по ГОСТ12997 (для РФ - по ГОСТ Р 52931).
-
12 Детали преобразователей, соприкасающиеся с измеряемой средой, изготовлены:
-
- для пищевой промышленности из стали 08Х18Н10, AISI 304, 1.4301, 316Ti, 1.4401, 1.4404, 1.4571 по действующим ТИПА;
-
- остальные отрасли промышленности из стали AISI304, 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5949 или аналогичных по действующим ТИПА, а для особо агрессивных сред — из титана и титановых сплавов по ГОСТ 19807, тантала или сплавов 03X16H15M3, 06ХН28МДТ по ГОСТ 5632 или аналогичных по действующим ТИПА, сплава Hastelloy С 276 по действующим ТИПА или аналогичных по действующим ТИПА.
- - лист 27 из 29
-
13 Средний срок службы преобразователей - не менее 12 лет (модификации АРС-100М - не менее 24 месяцев).
-
14 Средняя наработка до отказа преобразователей - не менее 320000 ч (модификации АРС-ЮОМ - не менее 15000 ч).
-
15 Масса преобразователей - не более 18,0 кг.
-
16 По степени защиты человека от поражения электрическим током преобразователи относятся к классу III по ГОСТ 12.2.007.0-75
