Термопреобразователь CTU-__/__/__/__/__/__/__/__/__/__/___/___/___/___/___/___

1 2 3 4 5 6 7 8 9 10 11 12 13 14  15 16

1. Диаметр защитной арматуры, мм:

2. Длина монтажной части L= мм

3. Вынесение монтажной головки S= мм*

4. Конструктивное исполнение*: ВТ; ВТа; Т; Та; ТК; ТКа; Е1, W, U; UC; С

5. Тип монтажного присоединения:

Z*

- без монтажного присоединения;

М_

- резьбовое присоединение M27x2; M20x1,5; M18x1,5; M12x1,5; M14x1,25; М (по заказу);

G

- резьбовое присоединение G¹/^’; G1”; G (по заказу);

NPT

- резьбовое присоединение ^NPT; %NPT; NPT (по заказу);

DN25 PN16; DN25 PN40;

DN50 PN16;

DN50 PN40;

DN (по заказу); PN (по заказу);

- фланцевое присоединение;

X

- по заказу

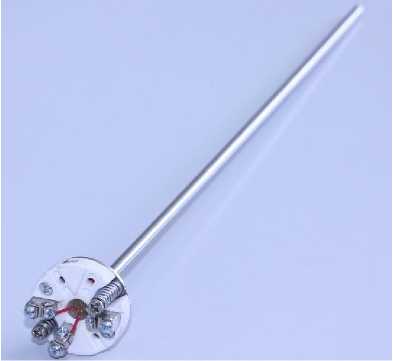

6. Вариант установки первичного преобразователя ТП:

WW

- исполнение с подвижным заменяемым вкладышем для монтажной головки ALW, SN, LI24ALW, LI24ALW/SN;

GВ

- исполнение с подвижным вкладышем без вынесения монтажной головки;

GN

- исполнение с подвижным вкладышем c вынесением монтажной головки;

ТВ

- исполнение сварное без вынесения монтажной головки;

TN

- исполнение сварное c вынесением монтажной головки;

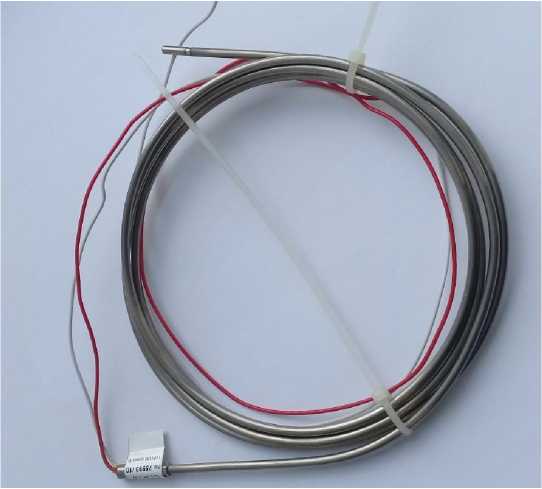

NG-R=   мм

-    исполнение c    первичным    преобразователем*     или

термопреобразователем на гибком кабеле для монтажной головки ALW, SN, LI24ALW, LI24ALW/SN

7. Количество и тип первичных преобразователей:

J

- один ТП типа J;

K

- один ТП типа K;

S

- один ТП типа S;

Т

- один ТП типа Т;

N

- один ТП типа N;

L

- один ТП типа L;

2хJ

- два ТП типа J;

2хК

- два ТП типа K;

2хS

- два ТП типа S;

2хТ

- два ТП типа Т;

2хN

- два ТП типа N;

2хL

- два ТП типа L

8. Класс допуска

9. Схема соединений термопреобразователей и исполнение рабочего спая ТП:

O

- изолированный;

Z

- заземленный

10. Специальное исполнение:

Ех

- взрывобезопасное исполнение Ga/Gb Ex ia IIC «Т6...Т1» X, Ex ia IIIC «Т85 °C. Т450 °C» Da Х; Ga/Gb Ex ia IIC «Т6.Т4» X,

Ex ia IIIC Т105 °C Da Х; Ga/Gb Ex ia IIC «Т6. Т5» X, Ex ia IIIC Т105 °C Da X;

Ехd

- взрывобезопасное исполнение Ga/Gb Ex ia/d IIC «Т6.Т1» X,

Ex ia/tb IIIC «Т85 °C. Т450 °C» Da/Db X; Ga/Gb Ex d IIB+H2 «Т6. Т1» X или 1Ex d IIB+H2 «Т6. Т1» Gb X, Ex tb IIIC «Т85 °C. Т450 °C» Da/Db Х или Ex tb IIIC «Т85 °е.Т450 °C» Db Х;

Q...

- дополнительное количество часов приработки термопреобразователя по согласованию с заказчиком

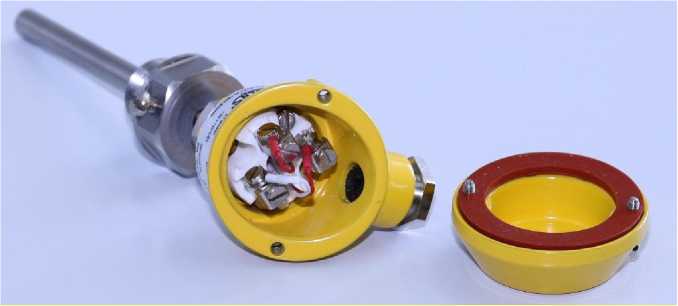

11. Исполнение монтажной головки:

WM*

- без монтажной головки;

AL50-__/IP6_

- монтажная головка из алюминия 050, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL70-__/IP6_

- монтажная головка из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL70-2-__/IP6_

- монтажная головка из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного), c двумя установочными местами под оснащение;

AL85-__/IP6_

- монтажная головка из алюминия 085, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL85-2-__/IP6_

- монтажная головка из алюминия 085, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного), c двумя установочными местами под оснащение;

ALZ-__/IP6_

- монтажная головка из алюминия, с вводом кабельным по заказу*, со степенью защиты IP65, IP66, IP67* (определяется степенью защиты ввода кабельного);

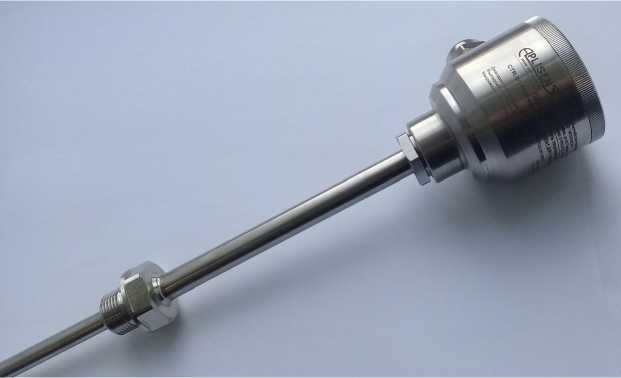

PZ-__/IP6_

- монтажная головка из нержавеющей стали, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

ALW-__/IP6_

- монтажная головка из алюминия со встроенным преобразователем температуры с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

SN-_/IP6_

- монтажная головка из нержавеющей стали со встроенным преобразователем температуры с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

LI24ALW-__/IP6_ /К= ... мм

- монтажная головка из алюминия со встроенным преобразователем температуры LI24, с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного), дистанционным соединением с термопреобразователем (К= 0 мм*);

LI24ALW-__/SN/IP6_/K= . мм

- монтажная головка из нержавеющей стали со встроенным преобразователем температуры LI24 с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного), дистанционным соединением с термопреобразователем (К= 0 мм*)

12. Оснащение монтажной головки AL, PZ и конструктивного исполнения W:

WO*

- без оснащения;

KZ

- колодка зажимная KZ;

GI-22

- преобразователь температуры GI-22;

LI-24G

- преобразователь температуры LI-24G;

LI-24GX

- преобразователь температуры LI-24GХ

13. Диапазон измерений, °С

14. Сигнализация обрыва цепи, мА

15. Комплекты:

ГЦР.

- гильза термометрическая цилиндрическая резьбовая;

ГКР.

- гильза термометрическая коническая резьбовая;

ГЦП.

- гильза термометрическая цилиндрическая приварная;

ГКП.

- гильза термометрическая коническая приварная;

ГЦФ.

- гильза термометрическая цилиндрическая фланцевая;

ГКФ.

- гильза термометрическая коническая фланцевая;

G_/AL_/IP6_

- гильза защитная G с монтажной головкой, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

OG

- гильза защитная OG;

Т

- гильза защитная c фланцем (по заказу) Т;

SW

- гильза защитная SW;

SWT

- гильза защитная c фланцем (по заказу) SWT;

US

- бобышка монтажная US;

USG

- бобышка монтажная USG;

Z

- зажим для крепления Z;

ZC

- зажим для крепления ZC;

UG

- зажим для крепления UG;

UC1

- зажим для крепления UC1;

UC2

- зажим для крепления UC2;

М_/АЬ70--_/1Р6_

- удлинение с монтажной головкой из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL

- универсальное приспособление для термопреобразователей с исполнением монтажной головки ALW для монтажа в любом положении на конструкции или горизонтальной трубе от 030 до 065 мм;

РСР

- универсальное приспособление для термопреобразователей для монтажа в любом положении на конструкции или горизонтальной трубе от 025 до 031 мм;

Х

- по заказу

16. Кодовое обозначение государств, указывающее страну потребителя: BY, KZ, RU, AZ, UZ и др.*

Примечание: * - допускается не обозначать

Наименование

Обозначение

Количество

Т ермопреобразователь

КФГЮ.406402.000

1 шт.

Паспорт

КФГЮ.406402.000-05-

01 ПС

1 экз.

Руководство по эксплуатации^*

КФГЮ.406402.000 РЭ

1 экз. (на каждые три термопреобразователя одной модификации при поставке в один адрес)

Методика поверки

МРБ МП.2516-2015 с извещением КФГЮ.01-2018 об изменении №2

1 экз. (на каждые три термопреобразователя одной модификации при поставке в один адрес)

Коммуникатор KAP

-

1 шт. (поставляется по заказу)

Конвертер HART/USB

-

1 шт. (поставляется по заказу)

Программное обеспечение

«РАПОРТ-01»

1 шт. (поставляется по заказу)

Упаковка

КФГЮ.408030.100

1 шт.

* Для исполнений ALW, SN, LI24ALW/SN

Модификация термопреобразователя

Оснащение

НСХ

Диапазон измерений, °С

Пределы допускаемых отклонений от НСХ

для классов допуска

для диапазона измерений, °С

значение, °С

CTU

KZ, без монтажной головки

J

от -40 до

+750

1

2

от -40 до +375 вкл. св. +375 до +750 вкл. от -40 до +333 вкл.

св. +333 до +750 вкл.

±1,5 ±0,004-|t|

±2,5

±0,0075-|t|

L

от -40 до

+600

2

3

от -40 до +300 вкл. св. +300 до +600 вкл.

от -40 до +100 вкл.

±2,5

±0,0075-|t|

±2,5

T

от -40 до

+350

1

2

3

от -40 до +125 вкл. св. +125 до +350 вкл. от -40 до + 133 вкл.

св. +133 до +350 вкл. от -40 до +40 вкл.

±0,5

±0,004-|t|

±1,0 ±0,0075-|t|

±1,0

K

от -40 до +1200

1

2

3

от -40 до +375 вкл. св. 375 до 1000 вкл.

от -40 до +333 вкл. св. +333 до +1200 вкл.

от -40 до +40 вкл.

±1,5

±0,004-| 11

±2,5 ±0,0075-|t|

±2,5

N

от -40 до +1200

S

от 0 до +1200

1

2

от 0 до +1100 вкл.

св. 0 до +600 вкл.

св. +600 до +1200 вкл.

±1,0

±1,5

±0,0025-|t|

Примечания:

• 1) по согласованию с заказчиком возможно изготовление термопреобразователей с диапазонами измерений, находящимися внутри указанных диапазонов;

• 2) |t| - абсолютное значение измеряемой температуры, °С

Модификация термопреобразователя

Оснащение

НСХ

Класс допуска

Диапазон измерений, °С

Выходной сигнал, мА

Пределы допускаемой основной приведенной погрешности g0, %, от диапазона изменения выходного сигнала

CTU

GI-22

J

1, 2

от -40 до +750

от 4 до

20

±0,20

L

2, 3

от -40 до +600

T

1, 2, 3

от -40 до +350

K

от -40 до +1200

N

от -40 до +1200

S

1, 2

от 0 до +1200

Модификация термопреобразователя

Оснащение

НСХ

Класс допуска

Диапазон измерений, °С

Выходной сигнал, мА

Пределы допускаемой основной приведенной погрешности g0, %, от диапазона изменения выходного сигнала

CTU

LI-24G, LI-24GX

J

1, 2

от -40 до +750

от 4 до 20;

HART-

протокол

±0,10

L

2, 3

от -40 до +600

T

1, 2, 3

от -40 до +350

K

от -40 до +1200

N

от -40 до +1200

S

1, 2

от 0 до +1200

Модификация термо-преобразователя

Исполнение

НСХ

Класс допуска

Диапазон измерений, °С

Выходной сигнал, мА

Пределы допускаемой основной

приведенной погрешности g0 от диапазона изменения выходного сигнала, %

абсолютной погрешности D отображения температуры, °С

CTU

ALW, SN

K

1, 2, 3

от -40 до

+550

от 4 до 20;

HART-

протокол

±0,10

±1,50 при t <375 °С ±(0,0041) при t >375 °С

CTU

LI24ALW, LI24ALW/SN

J

1, 2

от -40 до

+750

L

2, 3

от -40 до

+600

T

1, 2, 3

от -40 до

+350

K

от -40 до

+1200

N

от -40 до

+1200

S

1, 2

от 0 до

+1200

Примечания:

• 1) класс допуска определяется по таблице 4;

• 2) |t| - абсолютное значение измеряемой температуры, °С; t - значение измеряемой температуры, °С;

• 3) величина минимального поддиапазона - 50 °С
