Сведения о средстве измерений: 29018-10 Приборы электроизмерительные универсальные

Номер по Госреестру СИ: 29018-10
29018-10 Приборы электроизмерительные универсальные
(MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605)

Назначение средства измерений:
Приборы электроизмерительные универсальные MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605 (далее по тексту - «приборы») предназначены для измерения, контроля и регистрации напряжения, силы тока, частоты, мощности, энергии, коэффициентов мощности и нелинейных искажений в однофазных и трехфазных сетях переменного тока низких и средних напряжений с номинальной частотой 50 и 60 Гц.

сертификация программного обеспечения

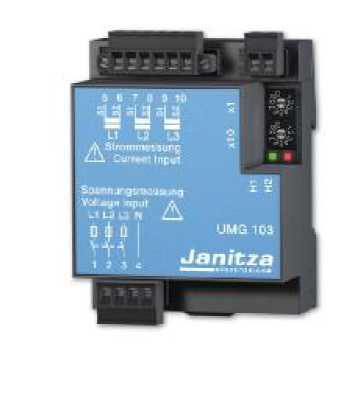

Внешний вид. Приборы электроизмерительные универсальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 1

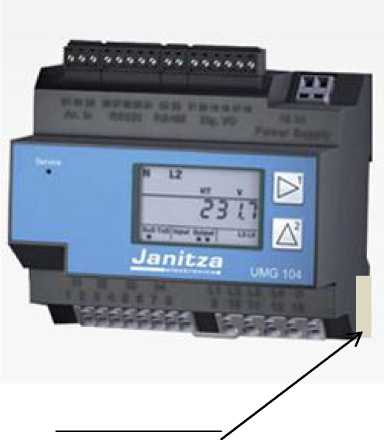

Внешний вид. Приборы электроизмерительные универсальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 2

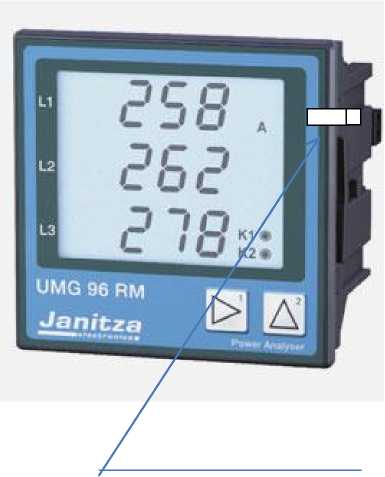

Внешний вид. Приборы электроизмерительные универсальные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 3

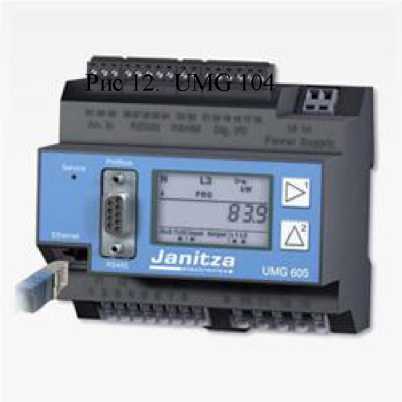

Внешний вид. Приборы электроизмерительные универсальные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 4

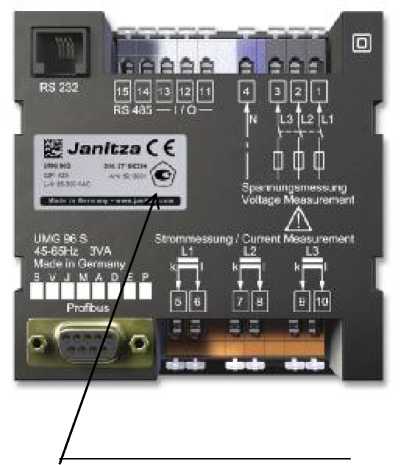

Внешний вид. Приборы электроизмерительные универсальные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 5

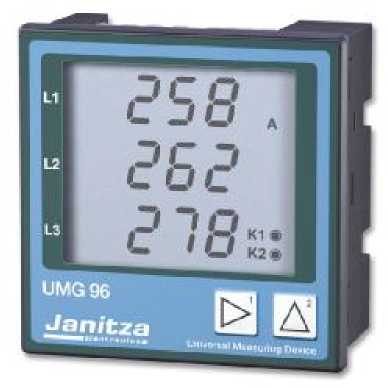

Внешний вид. Приборы электроизмерительные универсальные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 6

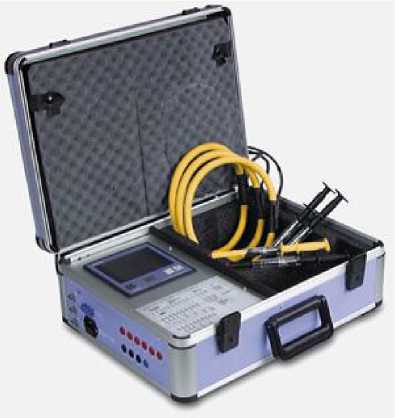

Внешний вид. Приборы электроизмерительные универсальные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 7
Внешний вид. Приборы электроизмерительные универсальные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 8

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 11.03.2020
Номер записи - 113803
ID в реестре СИ - 336203
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Приборы электроизмерительные универсальные UMG 503, Прибор электроизмерительный универсальный UMG 604, Прибор электроизмерительный универсальный UMG 511, Нет модификации, нет данных , UMG 508, UMG604, UMG 96S, UMG 96L, UMG 96 S, UMG 605, UMG 604, UMG 511, UMG 508 номер модификации 52.21.001, UMG 508, UMG 507, UMG 503, MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605, MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 10,

Производитель

Изготовитель - Фирма "Janitza electronics GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_29 Агрегированные данные по поверкам и годам

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

  • Наименование организации-поверителя
  • Номер аттестата аккредитации
  • Номер типа СИ ФРШИН
  • Наименование типа СИ
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности
  • Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 321
Выдано извещений - 2
Кол-во периодических поверок - 109
Кол-во средств измерений - 24
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 504 дн.

Приказы РСТ, где упоминается данный тип СИ

№277 от 2015.03.11 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 42937-09 - 43909-10)

№2506 от 2022.10.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пивоваренная продукция и напитки безалкогольные" (ТК 175)

Наличие аналогов СИ: Приборы электроизмерительные универсальные (MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Janitza electronics GmbH"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
29018-05
01.05.2010
 Приборы электроизмерительные универсальные, UMG 503, MRG 503, UMG 505, UMG 507 и UMG96
Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) 		1 год
29018-10
11.03.2020
 Приборы электроизмерительные универсальные, MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605
Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) 		ОТ
1 год
51827-12
19.11.2017
 Приборы электроизмерительные универсальные, UMG 96 RM, UMG 96 RM-P, UMG 96 RM-M, UMG 96 RM-E, UMG 96 RM-CBM, UMG 96 RM-EL
Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) 		ОТ
1 год
70301-18
31.01.2023
 Приборы электроизмерительные универсальные, UMG
Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		10 лет
73249-18
03.12.2024
 Трансформаторы тока, KUW
Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		4 года
82134-21
07.07.2026
 Анализаторы мощности UMG801, UMG801
Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
82794-21
24.08.2026
 Анализаторы мощности, UMG
Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		2 года
Отчет - IS_2 Поверки, типы СИ, производители по группам СИ и группам стран

Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее". Результаты обработки данных представлены таблицей и тремя графиками.

Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы электроизмерительные универсальные (MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)		 РСТ
  • UMG 604
    		•  1 0 0 0 1 0 0
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)    		 РСТ
  • UMG 605
    		•  5 0 0 0 0 0 0
    ООО "СОНЭЛ"
    (1201)
  • UMG 96S
    		•  4 0 0 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)    		 РСТ
  • UMG604
  • UMG 604
  • UMG 96S
  • UMG 96 S
    		•  11 0 9 0 8 0 8
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)    		 РСТ
  • Нет модификации
  • UMG 96L
  • UMG 508 номер модификации 52.21.001
    		•  13 1 0 10 0 10 0 10
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • Прибор электроизмерительный универсальный UMG 511
  • UMG 503
  		•  3 0 0 0 0 0 0
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)    		 РСТ
  • UMG 508
  • UMG 508
    		•  10 1 0 8 0 8 0 8
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)    		 РСТ
  		• 2 0 0 0 0 0 0
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)    		 РСТ
  		• 4 0 0 0 0 0 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • нет модификации
  • UMG 605
    		•  2 0 2 0 2 0 2
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)    		 РСТ
  • UMG 96S
    		•  2 0 1 0 2 0 1
    ФБУ «Тверской ЦСМ»
    (RA.RU.311253)    		 РСТ
  • нет данных
  • MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605
    		•  29 0 0 0 0 0 0
    ФБУ «Пермский ЦСМ»
    (RA.RU.311363)    		 РСТ
  • нет данных
    		• 3 0 0 0 0 0 0
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)    		 РСТ
  • UMG 605
    		•  10 0 6 1 3 0 3
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)    		 РСТ
  • Прибор электроизмерительный универсальный UMG 604
    		•  1 0 0 0 1 0 0
    Коломенский филиал ФБУ «ЦСМ Московской области»
    (48)    		 РСТ
  • нет данных
    		•  1 0 0 0 0 0 0
    ФБУ «Ростест-Москва»
    (RA.RU.311320)    		 РСТ
  • нет данных
  • MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605
    		•  49 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • Приборы электроизмерительные универсальные UMG 503
  • нет модификации
  • Приборы электроизмерительные универсальные UMG 511
  • UMG 508
  • UMG 503
  • UMG 511
    		•  16 0 12 1 7 0 7
    ФБУ «Астраханский ЦСМ»
    (RA.RU.311475)    		 РСТ
  • нет данных
    		•  3 0 0 0 0 0 0
    ФБУ «Ярославский ЦСМ»
    (RA.RU.311391)    		 РСТ
  • MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605
    		•  20 0 0 0 0 0 0
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)    		 РСТ
  • Нет модификации
  • UMG 96S
    		•  53 3 0 51 0 22 0 20
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)    		 РСТ
  • UMG 604
  • UMG604
    		•  2 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311388)    		 РСТ
  		• 10 0 0 0 0 0 0
    ФБУ «ЦСМ Московской области»
    (RA.RU.311341)    		 РСТ
  • нет данных
  • MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605
    		•  27 0 0 0 0 0 0
    ФГУП «ВНИИМС»
    (RA.RU.311493)    		 РСТ
  • UMG 604
    		•  1 0 0 0 0 0 0
    ФБУ «Чувашский ЦСМ»
    (RA.RU.311221)    		 РСТ
  • MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605
    		•  4 0 0 0 0 0 0
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)    		 РСТ
  		• 16 0 0 0 0 0 0
    ФБУ «УРАЛТЕСТ»
    (RA.RU.311249)    		 РСТ
  • MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605
    		•  1 0 0 0 0 0 0
    Сергиево-Посадский филиал ФБУ «ЦСМ Московской области»
    (48)    		 РСТ
  • нет данных
  • MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605
    		•  3 0 0 0 0 0 0
    ФБУ «Челябинский ЦСМ»
    (RA.RU.311503)    		 РСТ
  • UMG 604
    		•  1 0 0 0 0 0 0
    ФБУ «Марийский ЦСМ»
    (RA.RU.311271)    		 РСТ
  • нет данных
    		•  3 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)    		 РСТ
  • UMG 96S
    		•  8 0 8 0 8 0 8
    ООО "ЭНЕРГОТЕСТ"
    (1424)
  • UMG 96S
    		•  1 1 0 1 0 1 0 1
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • UMG 511
  • UMG 507
    		•  2 2 1 1 0 2 1 1

    Стоимость поверки Приборы электроизмерительные универсальные (MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Владимирский ЦСМ
    Владимирская область     		316 6339
    ФБУ Владимирский ЦСМ
    Владимирская область     		5979 6339
    ФБУ Краснодарский ЦСМ
    Краснодарский край     		4810 6339
    Коломенский филиал ФБУ Ростест-Москва
    Московская область     		7860 6339
    Клинский филиал ФБУ Ростест-Москва
    Московская область     		7860 6339

    Программное обеспечение

    Приборы имеют встроенное и внешнее программное обеспечение (ПО).

    Встроенное программное обеспечение представляет собой микропрограмму предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым.

    Внешнее программное обеспечение GridVis, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты измерений и является метрологически не значимым.

    Таблица 1 - Характеристики ПО

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора

    Внешнее

    52.00.116

    3.03

    b37c94d0f789ea4317a

    MD5

    GridVis

    01b9baf5c6033

    Встроенное

    Микропрограм

    ма

    -

    -

    -

    Уровень защиты от непреднамеренных и преднамеренных изменений - высокий в соответствии с ПР 50.2.077-2011.


    Знак утверждения типа

    Знак утверждения типа Рисунок 9

    Программное обеспечение

    Приборы имеют встроенное и внешнее программное обеспечение (ПО).

    Встроенное программное обеспечение представляет собой микропрограмму предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым.

    Внешнее программное обеспечение GridVis, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты измерений и является метрологически не значимым.

    Таблица 1 - Характеристики ПО

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора

    Внешнее

    52.00.116

    3.03

    b37c94d0f789ea4317a

    MD5

    GridVis

    01b9baf5c6033

    Встроенное

    Микропрограм

    ма

    -

    -

    -

    Уровень защиты от непреднамеренных и преднамеренных изменений - высокий в соответствии с ПР 50.2.077-2011.

    Метрологические и технические характеристики

    Метрологические и технические характеристики приведены в таблицах 2 - 16.

    Таблица 2 - Основные характеристики приборов UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104

    UMG

    96

    UMG

    96L

    UMG 96S

    UMG

    103

    UMG 104

    P

    Модификация

    52.09.001

    52.09.002

    52.14.001

    52.14.005

    о о

    со

    с4

    МО

    МП О О

    ст,

    (N МП

    О' о о

    СО

    с4

    МО

    о со

    с4

    МО

    СП о СП

    (N ми

    о со

    с4

    МО

    МП (N О

    СП

    (N ми

    О нГ О

    СП

    (N МП

    О' <м о

    со

    с4

    МО

    о о об

    с4

    МО

    о о

    о

    с4

    МО

    о о

    о

    с4

    МО

    Диапазон измерения фазного напряжения

    50 -

    275 В

    50

    255 В

    50-300 В

    50

    300 В

    10-600 В

    Диапазон измерения линейного напряжения

    86

    476 В

    86

    442 В

    87-520 В

    85-520

    В

    18-1000 В

    Источник питания

    от изм. цепи

    от изм. цепи

    От изм. цепи

    18-33 В

    18-70 В"

    От изм. цепи

    95-240 В

    135-340 В*

    Трехфазная четырехфазная сеть

    -/+

    -/+

    -/+

    -/+

    -/+

    Частота сканирования

    2,5/3

    кГц

    2,5/3

    кГц

    1,5 кГц

    5,4 кГц

    20 кГц

    Число точек измерений в секунду

    50

    50

    180

    5400

    20 000

    Уровень гармоник напряжения и тока

    -

    -

    1,3 - 15

    1,3 -

    25

    1 - 40

    Коэффициент нелинейных искажений, %

    -

    -

    +

    +

    +

    Несимметрия

    -

    -

    -

    +

    +

    Фликер

    -

    -

    -

    -

    -

    Переходные процессы

    -

    -

    -

    -

    -

    Провалы

    -

    -

    -

    -

    Цифровые входы

    -

    -

    -

    -

    -

    -

    -

    **

    **

    **

    **

    -

    2

    Цифровые

    выходы

    1

    -

    2

    2

    2

    2

    2

    **

    **

    **

    **

    -

    2

    Релейные выходы

    -

    -

    -

    -

    -

    Аналоговые входы

    -

    -

    -

    -

    -

    Аналоговые выходы

    -

    -

    -

    -

    -

    **

    **

    -

    -

    -

    -

    -

    -

    Вход для измерения температуры

    -

    -

    -

    1

    Логические функции

    Компа

    ратор

    -

    Компаратор

    -

    -

    Размер памяти

    -

    -

    -

    -

    512 кб

    512 кб

    -

    -

    -

    -

    -

    -

    4 Мб флэш

    Число запоминаемых результатов

    -

    -

    -

    -

    160

    000

    160

    000

    -

    -

    -

    -

    -

    -

    156 000

    Часы

    -

    -

    -

    -

    +

    +

    -

    -

    -

    -

    -

    -

    +

    Программное обеспечение

    -

    -

    GridVis

    GridVis

    GridVis

    Интерфейсы

    RS-232

    -

    -

    -

    +

    -

    +

    +

    RS-485

    -

    +

    +

    -

    +

    +

    Profibus DP

    -

    -

    -

    +

    -

    +

    -

    -

    +

    М-Bus

    -

    -

    -

    +

    -

    -

    -

    -

    LON

    -

    -

    -

    -

    Ethernet

    -

    -

    -

    -

    -

    -

    Web/e-mail

    -

    -

    -

    -

    -

    Протоколы

    -

    -

    -

    -

    -

    Modbus RTU

    -

    -

    +

    -

    -

    -

    ISDN router

    -

    -

    -

    +

    +

    +

    Modbus

    Gateway

    -

    -

    -

    -

    -

    -

    Profibus DP VO

    -

    -

    -

    +

    -

    +

    -

    -

    +

    LonTalk

    -

    -

    -

    -

    -

    -

    ModbusTCP/IP

    Modbus over TCP

    -

    -

    -

    -

    -

    -

    BACnet IP/MSTP

    -

    -

    -

    -

    -

    где: (*) - постоянного тока;

    (**) - возможны варианты: 2 цифровых выхода; 2 цифровых входа; 2 аналоговых выхода; 1 цифровой и 1 аналоговый выходы; 1 цифровой выход и 1 цифровой вход;

    (-) - функция отсутствует;

    (+) - функция присутствует.

    Таблица 3 - Основные характеристики приборов UMG 503, UMG 505, UMG 507.

    Тип

    UMG 503

    UMG 505

    UMG 507

    Модификация

    L

    LG

    LS

    S

    OV

    V

    MOD

    MOD

    LON

    LON

    L

    EL

    A

    D

    P

    E

    EP

    Номер модификации

    52.07.017

    52.07.027

    52.07.028

    52.07.008

    52.07.006

    52.07.001

    52.10.004

    52.10.007

    52.10.001

    52.10.013

    52.15.004

    52.15.021

    52.15.003

    52.15.002

    52.15.001

    52.15.005

    Диапазон измерения фазного напряжения

    50-500 В

    50-500 В

    50-500 В

    Диапазон измерения линейного напряжения

    80-870 В

    80-870 В

    80-870 В

    Источник питания

    85-265 В

    80-370*

    85-265 В

    80-370*

    85-265 В

    80-370*

    Трехфазная/че тырех-фазная сеть

    +/+

    +/+

    +/+

    Частота сканирования

    6,4/7,68 кГц

    6,4/7,68 кГц

    1,65/1,98кГц

    Число точек измерений в секунду

    256

    256

    -

    Уровень гармоник напряжения и тока

    1 - 20

    1 - 20

    1,3 - 15

    Коэффициент нелинейных искажений, %

    +

    +

    +

    Не симметрия фаз

    -

    -

    +

    Фликер

    -

    -

    -

    Переходные процессы

    -

    -

    -

    Провалы

    -

    -

    +

    Цифровые входы

    4

    6

    -

    6

    Цифровые

    выходы

    -

    1

    1

    5

    6

    -

    Релейные выходы

    -

    2

    2

    -

    Аналоговые входы

    -

    -

    1

    Аналоговые выходы

    -

    1

    1

    -

    -

    2

    Вход для измерения температуры

    -

    -

    1

    Логические функции

    Компаратор

    Компаратор

    Компаратор

    Размер памяти

    128

    кб

    512 кб

    128     128

    кб     кб

    512 кб

    5123 кб

    256 кб

    16 Мб

    256 кб

    16 Мб

    Число запоминаемых результатов

    80

    000

    320

    000

    80

    000

    320

    000

    320 000

    180

    000

    106

    180

    000

    106

    Часы

    +

    +

    +

    Программное обеспечение

    GridVis

    GridVis

    GridVis

    Интерфейсы

    RS-232

    +

    +

    -

    -

    +

    +

    +

    -

    +

    -

    +

    RS-485

    -

    -

    +

    +

    +

    +

    -

    +

    -

    +

    +

    -

    +

    +

    +

    +

    Profibus DP

    -

    -

    +

    -

    +

    М-Bus

    -

    -

    LON

    -

    +

    +

    -

    Ethernet

    -

    -

    +

    -

    -

    +

    +

    Web/e-mail

    -

    -

    +

    -

    -

    +

    +

    Протоколы

    Modbus RTU

    +

    +

    +

    ISDN router

    -

    -

    -

    +

    -

    -

    +

    +

    Modbus

    Gateway

    -

    -

    -

    +

    +

    Profibus DP VO

    -

    -

    -

    +

    +

    LonTalk

    -

    +

    -

    +

    Modbus

    TCP/IP

    Modbus over

    TCP

    +

    +

    +

    BACnet

    -

    -

    -

    IP/MSTP

    где: (*) - постоянного тока; (-) - функция отсутствует; (+) - функция присутствует.

    Таблица 4 - Основные характеристики приборов UMG 508, UMG 510, UMG 511, UMG 604, UMG 605.

    Тип

    UMG508

    UMG510

    UMG511

    UMG604

    UMG605

    Модификация

    L

    E

    P

    EP

    Номер модификации

    52.21.001

    52.20.001

    52.19.001

    52.16.003

    52.16.002

    52.16.004

    52.16.001

    52.16.027

    Диапазон измерения фазного напряжения

    10-600 В

    50-500 В

    10-600 В

    10-600 В

    10-600 В

    Диапазон измерения линейного напряжения

    18-1000 В

    80-870 В

    18-1000 В

    18-1000 В

    18-1000 В

    Источник

    питания

    95-240 В

    135-340*

    85-265 В

    80-370 В*

    95-240В

    135-340 В*

    95-240 В

    135-340*

    95-240 В

    135-340*

    Трехфазная четырехфазная сеть

    +/+

    +/+

    +/+

    +/+

    +/+

    Частота сканирования

    20 кГц

    20 кГц

    20 кГц

    20 кГц

    20 кГц

    Число точек измерений в секунду

    20 000

    20 000

    20 000

    20 000

    20 000

    Уровень гармоник напряжения и тока

    1 - 40

    1 - 50

    1 - 63

    1 - 40

    1 - 63

    Коэффициент нелинейных искажений, %

    +

    +

    +

    +

    +

    Несимметрия фаз

    +

    +

    +

    +

    +

    Фликер

    -

    +

    +

    -

    +

    Переходные процессы

    +

    +

    +

    +

    +

    Провалы

    +

    +

    +

    +

    +

    Цифровые входы

    8

    8

    8

    2

    2

    Цифровые

    выходы

    5

    5

    5

    2

    2

    Релейные выходы

    -

    -

    -

    -

    -

    Аналоговые входы

    -

    -

    -

    -

    -

    Аналоговые выходы

    -

    -

    -

    -

    -

    Вход для измерения температуры

    -

    -

    -

    1

    1

    Логические функции

    +

    +

    +

    +

    +

    Размер памяти

    256 Мб

    16 Мб флэш

    256 Мб

    128 Мб флеш

    128 Мб флеш

    Число запоминаемых результатов

    10 000

    106

    10 000

    5*106

    5*106

    Часы

    +

    +

    +

    +

    +

    Программное обеспечение

    GridVis

    GridVis

    GridVis

    GridVis

    GridVis

    Интерфейсы

    RS-232

    -

    -

    -

    +

    +

    RS-485

    +

    +

    +

    +

    +

    Profibus DP

    +

    +

    +

    -

    -

    +

    +

    +

    М-Bus

    -

    -

    -

    -

    -

    LON

    -

    -

    -

    -

    -

    Ethernet

    +

    +

    +

    -

    +

    -

    +

    +

    Web/e-mail

    +

    +

    +

    -

    +

    -

    +

    +

    Протоколы

    Modbus RTU

    +

    +

    +

    +

    +

    ISDN router

    +

    +

    +

    -

    +

    -

    +

    +

    Modbus

    Gateway

    +

    +

    +

    -

    -

    +

    +

    +

    Profibus DP VO

    +

    +

    +

    -

    -

    +

    +

    +

    LonTalk

    -

    -

    -

    -

    -

    ModbusTCP/IP

    Modbus over TCP

    +

    +

    +

    -

    +

    -

    +

    +

    BACnet IP/MSTP

    +

    -/+

    +

    -/+

    +/+

    -/+

    +/+

    +

    Где: (*) - постоянного тока; (-) - функция отсутствует; (+) - функция присутствует.

    Таблица 5 - Основные характеристики приборов UMG 96, UMG 96L.

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерений

    1

    Напряжение переменного тока

    фаза- нейтраль фаза-фаза

    Трехфазная 4-проводная система (49 - 275)В (65 - 476) В

    приведенная ±1,0% ±2,0%

    2

    Сила переменного тока

    в фазе в нейтрали

    (3 - 5) А (3 - 15) А

    приведенная ±1,0% ±3,0 %

    3

    Мощность активная

    от 0,8 Вт до 1,375 кВт

    ± 1,5% приведенная

    4

    Мощность реактивная

    от 0,8 вар до 1,375 квар

    ± 1,5% приведенная

    5

    Мощность полная

    от 0,8 В А до 1,375 кВ А

    ± 1,5% приведенная

    6

    Коэффициент мощности

    (0,0 инд. - 1,0 - 0,0 емк.)

    ± 3,0 % приведенная

    7

    Частота (напряжения)

    (46 - 65) Гц

    ± 1,5%

    относительная

    8

    Энергия активная

    от 0,05 Вт^с до

    9999 МВт-ч

    ±1,5%

    приведенная

    9

    Энергия реактивная

    от 0,05 вар •с до

    9999 Мвар^ч

    ± 1,5%

    приведенная

    10

    Энергия полная

    дт 0,05 В Ус до

    9999 МВВч

    ± 1,5%

    приведенная

    где:   инд.- индуктивный,

    емк. - емкостной.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,5 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В

    от 49 до 476

    Потребляемая мощность В-А, не более

    13,4

    Габаритные размеры (д*ш*в), мм

    96х 96x48

    Масса, кг

    0,250

    Нормальные условия применения:

    Диапазон температур, °С

    от 18 до 28

    Относительная влажность воздуха, %

    от 30 до 80

    Рабочие условия применения:

    Диапазон температур, °С

    от минус 10 до 55

    Относительная влажность воздуха, %

    от 15 до 95 при + 25°С

    без конденсации

    Степень загрязнения

    2

    Рабочая высота над уровнем моря, м

    от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96

    IP20

    Предельные условия транспортирования:

    Диапазон температур, °С

    от минус 20 до 70

    Таблица 6 - Метрологические характеристики приборов UMG96S

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерений

    1

    Напряжение переменного тока

    фаза- нейтраль фаза-фаза

    Трехфазная 4проводная система (10 - 300) В (10 - 520)В

    приведенная

    ±0,5% ±1,0%

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,01 - 6) А

    (0,01 - 18) А

    приведенная ±0,5 % ±1,5 %

    3

    Мощность активная

    от 0,1 Вт до 1,8 кВт

    ± 1,0% приведенная

    4

    Мощность реактивная

    от 0,1 вар до 1,8 квар

    ± 1,0% приведенная

    5

    Мощность полная

    от 0,1 В А до 1,8 кВ А

    ± 1,0% приведенная

    6

    Коэффициент мощности

    (0,0 инд.-1,0-0,0 емк.)

    ± 1,0 % приведенная

    7

    Частота (напряжения)

    (46 - 65) Гц

    ± 0,1% относительная

    8

    Энергия активная

    от 0,05 Вт^с до

    9999 МВт-ч

    С трансф. тока . ./5 А -

    кл. т. 1

    С трансф. тока .. ./1 А -

    кл. т. 2

    9

    Энергия реактивная

    дт 0,05 вар •с до 9999 Мвар^ ч

    С трансф. тока .../5 А -

    кл. т. 1

    С трансф. тока .../1 А -

    кл. т. 2

    10

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 2,0 % приведенная

    11

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 2,0 % приведенная

    12

    Уровень отдельных гармонических составляющих напряжения (с 1 по 20)

    (0,1 - 300) В

    ± 2,0 % приведенная

    13

    Уровень отдельных гармонических составляющих тока (с 1 по 20)

    (0,001 - 6) А

    ± 2,0 % приведенная

    где:   инд.- индуктивный,

    емк. - емкостной.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,5 % на каждый °С.

    Общие технические характеристики Напряжение питания:

    переменного тока, В

    Потребляемая мощность, В • А, не более Габаритные размеры (дхщхв), мм Масса, кг

    Нормальные условия применения:

    от 10 до 520

    3

    96х 96х 48

    0,250

    Диапазон температур, °С Относительная влажность воздуха, % Рабочие условия применения:

    от 18 до 28

    от 30 до 80

    Диапазон температур, °С

    от минус 10 до 55

    Относительная влажность воздуха, %                        от 15 до 95 при + 25°С

    без конденсации

    Степень загрязнения                                        2

    Рабочая высота над уровнем моря, м                        от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 IP20 Предельные условия транспортирования:

    Диапазон температур, °С                                   от минус 20 до 70

    Таблица 7 - Метрологические характеристики приборов UMG 103

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерений

    1

    Напряжение переменного тока

    фаза - нейтраль фаза-фаза

    Трехфазная

    4-проводная система (115 - 240) В (80 - 415)В

    приведенная ± 0,2 %

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 6) А

    (0,005 - 6) А

    приведенная

    ± 0,2 % ± 0,5 %

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± 0,5 %

    приведенная

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± 0,5 %

    приведенная

    5

    Мощность полная

    от 0,05 В А до

    2,5 кВ^А

    ± 0,5 %

    приведенная

    6

    Угол сдвига фаз

    (минус 180 - 0 - 180)

    ± 0,2 %

    приведенная

    7

    Коэффициент мощности

    (0,0 инд.-1,0 -0,0 емк.)

    ± 2,0 %

    приведенная

    8

    Частота (напряжения)

    (45 - 65) Гц

    ± 0,1 %

    относительная

    9

    Энергия активная

    от 0,05 Вт^с до 9999

    МВт^ч

    С трансф. тока .. ./5 А -кл. t.0,5S С трансф. тока .../1 А - кл. т. 1

    10

    Энергия реактивная

    от 0,05 вар •с до

    9999 Мвар^ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    11

    Энергия полная

    от 0,05 В Ат до

    9999 \1В%ч

    ± 0,5 %

    приведенная

    12

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 3,0 %

    приведенная

    13

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 3,0 %

    приведенная

    где: инд. - индуктивный,

    емк. - емкостной.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Напряжение питания: переменного тока, В постоянного тока, В

    от 115 до 240

    от 80 до 240

    Таблица 8 - Метрологические характеристики приборов UMG 104.

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная 4-проводная система (60 - 600) В (18 - 1000) В

    ± 0,2 %

    относительная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,001 - 6) А

    (0,001 - 6) А

    относительная

    ± 0,5 % ± 0,5 %

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± 0,4 %

    относительная

    4

    Мощность реактивная

    от 0,05 вар до

    2,5 квар

    ± 0,4 %

    относительная

    5

    Коэффициент мощности

    (0,0 инд.-1,0-0,0 емк.)

    ± 0,4 %

    относительная

    6

    Частота (напряжения)

    (45 - 65) Гц

    ±0,01 Гц

    7

    Энергия активная

    от 0,05 Вт^ч до

    9999 ГВт^ч

    С трансф. тока .. ./5 А - кл.

    т. 0,5S

    С трансф. тока .../1 А - кл.

    т. 1

    8

    Энергия реактивная

    от 0,05 вар^ч до

    9999 Мвар^ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    9

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 %

    относительная

    10

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 %

    относительная

    11

    Температура (с датчиками)*

    от минус 99°С до 500°С

    ± 1,5% приведенная

    где: инд. - индуктивный,

    емк. - емкостной .

    (*) - полное сопротивление датчик+линия не более 4 кОм.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В

    от 95 до 240

    постоянного тока, В

    от 135 до 340

    Потребляемая мощность В • А, не более

    0,1

    Габаритные размеры (дхщхв), мм

    107,5х90х82

    Масса, кг

    0,350

    Нормальные условия применения:

    Диапазон температур, °С

    от 18 до 28

    Относительная влажность воздуха, %

    от 30 до 80

    Рабочие условия применения:

    Диапазон температур, °С

    от минус 10 до 55

    Относительная влажность воздуха, %

    от 5 до 95 при + 25 °С

    без конденсации

    Степень загрязнения

    2

    Рабочая высота над уровнем моря, м

    от 0 до 2000

    Предельные условия транспортирования:

    Диапазон температур, °С

    от минус 20 до 70

    Таблица 9 - Метрологические характеристики приборов UMG 503

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная

    4-проводная система (50 - 500) В

    (90 - 870) В

    ± 0,2 %

    приведенная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    приведенная

    ± 0,2 % ± 0,6 %

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± 0,5 %

    приведенная

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± 0,5 %

    приведенная

    5

    Мощность полная

    от 0,05 В А до 2,5 кВ А

    ± 0,5 %

    приведенная

    6

    Коэффициент мощности

    (0,0 инд.-1,0-0,0 емк.)

    ±1,0%

    приведенная

    7

    Частота (напряжения)

    (45 - 65) Гц

    ±0,1 %

    относительная

    8

    Энергия активная

    от 0,05 Вт •с до 9999 МВт^ч

    ± 0,5 % приведенная

    9

    Энергия реактивная

    от 0,05 вар •с до

    9999 Мвар^ч

    ± 0,5 %

    приведенная

    10

    Энергия полная

    от 0,05 В Ат до

    9999 МВУч

    ± 0,5 %

    приведенная

    11

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 %

    приведенная

    12

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 %

    приведенная

    13

    Уровень отдельных гармонических составляющих напряжения (с 1 по 20)

    (0 - 9999) В

    ± 0,5 %

    приведенная

    14

    Уровень отдельных гармонических составляющих тока (с 1 по 20)

    (0,005 - 5) А (1 А)

    ± 0,5 %

    приведенная

    где: инд. - индуктивный, емк. - емкостной .

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,2 % на каждый °С.

    Общие технические характеристики

    Напряжение питания: переменного тока, В постоянного тока, В

    от 15 до 370

    от 20 до 165

    Потребляемая мощность В • А, не более                        7

    Изоляция прибора между измерительными входами и корпусом выдерживает в течение 1 минуты действие напряжения переменного тока синусоидальной формы 3250 В частотой 50 Гц.

    Изоляция прибора между релейными выходами,

    дополнительным входом и

    измерительными входами для тока и корпусом выдерживает в течение 1 минуты действие напряжения переменного тока синусоидальной формы 2200 В частотой 50 Гц.

    Габаритные размеры (дхшхв), мм для панельного монтажа для монтажа на DIN-рейку Масса, кг

    Нормальные условия применения:

    144x144x66,5

    144x144x81,5

    1,0

    Диапазон температур, °С Относительная влажность воздуха, % Рабочие условия применения:

    от 18 до 28

    от 30 до 80

    Диапазон температур, °С Относительная влажность воздуха, %

    от минус 10 до 50

    от 15 до 95 при 25 °С без конденсации

    Степень загрязнения

    2

    от 0 до 2000

    IP20

    от минус 20 до 60

    Рабочая высота над уровнем моря, м

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 Предельные условия транспортирования:

    Диапазон температур, °С

    Таблица 10 - Метрологические характеристики приборов UMG 505

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная

    4-проводная система (50 - 500)В

    (80 - 870)В

    ± 0,2 %

    приведенная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    приведенная ± 0,2 %

    ± 0,6 %

    3

    Мощность активная

    от 0,05 Вт до2,5 кВт

    ± 0,5 %

    приведенная

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± 0,5 %

    приведенная

    5

    Мощность полная

    от 0,05 В А до 2,5 кВ А

    ± 0,5 %

    приведенная

    6

    Коэффициент мощности

    (0,0 инд.-1,0-0,0 емк.)

    ± 1,0%

    приведенная

    7

    Частота (напряжения)

    (45 - 65) Гц

    ±0,1 %

    относительная

    8

    Энергия активная

    от 0,05 Вт^с до 9999 МВт^ч

    ± 0,5 % приведенная

    9

    Энергия реактивная

    от 0,05 вар^с до 9999 Мвар^ч

    ± 0,5 % приведенная

    10

    Энергия полная

    от 0,05 B'A'U до 9999

    МВ^А-ч

    ± 0,5 % приведенная

    11

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 % приведенная

    12

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 % приведенная

    13

    Уровень отдельных гармонических составляющих напряжения (с 1 по 20)

    (0 - 9999) В

    ± 0,5 % приведенная

    14

    Уровень отдельных гармонических составляющих тока (с 1 по 20)

    (0,005 - 5 А) (1 А)

    ± 0,5 % приведенная

    где: инд. -индуктивный,

    емк. - емкостной.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,2 % на каждый °С.

    Общие технические характеристики

    Напряжение питания: переменного тока, В                                         от 15 до 265

    постоянного тока, В                                          от 20 до 370

    Потребляемая мощность, В •А, не более                        7

    Изоляция прибора между измерительными входами и корпусом выдерживает в течение 1

    минуты действие напряжения переменного тока синусоидальной формы 3250 В частотой 50 Гц.

    Изоляция прибора между релейными выходами,

    дополнительным входом и

    измерительными входами для тока и корпусом выдерживает в течение 1 минуты действие напряжения переменного тока синусоидальной формы 2200 В частотой 50 Гц.

    Габаритные размеры (дхщхв), мм для панельного монтажа для монтажа на DIN-рейку Масса, кг

    Нормальные условия применения:

    144х144х61,5

    144х144х81,5

    1,0

    Диапазон температуры, °С

    Относительная влажность воздуха, % Рабочие условия применения:

    от 18 до 28

    от 30 до 80

    Диапазон температуры, °С Относительная влажность воздуха, %

    от минус 10 до 50 от до 95 при 25 °С без

    Степень загрязнения

    Рабочая высота над уровнем моря, м

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 Предельные условия транспортирования:

    Диапазон температуры, °С

    конденсации

    2

    от 0 до 2000

    IP20

    от минус 20 до 60

    Таблица 11 - Метрологические характеристики приборов UMG 507.

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная

    4-проводная система (50 - 500) В (80 - 870) В

    ± (0,2 % Хизм„ + 0,02 % Хк)

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    ± (0,2 % Хизм + 0,05 % Хк) ± (0,6% Хизм„ + 0,02 % Хк)

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± (0,4 % Хизм + 0,1 % Хк )

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± (0,4 % Хизм + 0,1 % Хк)

    5

    Мощность полная

    от 0,05 В А до 2,5 кВ А

    ± (0,4 % Хизм + 0,1 % Хк)

    6

    Угол сдвига фаз

    (минус 180 - 0 - 180)

    ±0,5°

    7

    Частота (напряжения)

    (45 - 65) Гц

    ± (0,2 % Хизм + 0,75 % Хк)

    8

    Энергия активная

    от 0,05 Вт^ч до

    9999 ГВт^ ч

    кл. т. 1

    9

    Энергия реактивная

    от 0,05 ва|.у ч -

    9999 Мвар^ч

    кл. т. 1

    10

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 %

    относительная

    11

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 %

    относительная

    12

    Уровень отдельных гармонических составляющих напряжения (с 1 по 15)

    (0 - 9999)В

    ± 0,5 %

    относительная

    13

    Температура (с датчиками)*

    (минус 99 - 500) °С

    ± 1,5% приведенная

    где: Хизм - измеренное значение;

    Хк - конечное значение предела измерений;

    (*) - полное сопротивление датчик+линия не более 4 кОм.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В

    от 15 до 265

    постоянного тока, В

    от 20 до 370

    Потребляемая мощность В • А, не более

    9

    Габаритные размеры (дхщхв), мм

    144х144х66,5

    Масса, кг

    Нормальные условия применения:

    0,85

    Диапазон температур, °С

    от 18 до 28

    Относительная влажность воздуха, % Рабочие условия применения:

    от 30 до 80

    Диапазон температур, °С

    от минус 10 до

    Относительная влажность воздуха, %

    от 15 до 95 при 25°С без конденсации

    Степень загрязнения

    2

    Рабочая высота над уровнем моря, м

    от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96

    Предельные условия транспортирования:

    IP20

    Диапазон температур, °С

    от минус 20 до 70.

    55

    Таблица 12 - Метрологические характеристики приборов UMG 508

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная 4-проводная система (10 - 600) В (18 - 1000) В

    ±0,1 %

    относительная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    относительная ± 0,2 % ± 0,5 %

    3

    Мощность активная

    От 0,05 Вт до 2,5 кВт

    ± 0,2 %

    относительная

    4

    Мощность реактивная

    От 0,05 вар до 2,5 квар

    ± 0,2 %

    относительная

    5

    Мощность полная

    От 0,05 ВА до 2,5 кВ •А

    ± 0,2 %

    относительная

    6

    Угол сдвига фаз

    (минус 180 - 0 - 180)

    ± 0,5°

    7

    Частота (напряжения)

    (45 - 65) Гц

    ± 0,01 Гц

    8

    Энергия активная

    От 0,05 Вт^ч до

    9999 ГВт^ч

    С трансф. тока .../5 А -кл. т. 0,2S

    С трансф. тока .../1 А -кл. т. 0,5S

    9

    Энергия реактивная

    От 0,05 вар^ч до

    9999 Мвар^ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    10

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 %

    относительная

    11

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 %

    относительная

    12

    Уровень отдельных гармонических составляющих напряжения (с 1 по 40)

    (0 - 9999) В

    ± 0,5 %

    относительная

    13

    Уровень отдельных гармонических составляющих тока (с 1 по 40)

    (0,005 - 5 А) (1 А)

    ± 0,5 %

    относительная

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В                                          от 20 до 240

    постоянного тока, В                                          от 20 до 340

    Потребляемая мощность, В •А, не более                        10

    Габаритные размеры (д*ш*в), мм                               144*144*75

    Масса, кг                                                          1,0

    Нормальные условия применения:

    Диапазон температур, °С                                        от 18 до 28

    Относительная влажность воздуха, %

    Рабочие условия применения:

    от 30 до 80

    Диапазон температур, °С Относительная влажность воздуха, %

    от минус 10 до 55 от 5 до 95 при 25 °С без конденсации

    Степень загрязнения

    Рабочая высота над уровнем моря, м

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96

    Предельные условия транспортирования:

    2

    0...2000

    IP20

    Диапазон температур, °С

    от минус 20 до 70

    Таблица 13 - Метрологические характеристики приборов UMG 510

    № пп

    Измеряемая величина

    Диапазон измерений

    Частота

    Cos ф

    Погрешность измерения

    1

    Напряжение переменного тока

    фаза-нейтраль фаза-фаза

    Трехфазная 4проводная система (50 - 500)В (80 - 870) В

    (15 - 75) Гц

    ± (0,2 % Хизм + 0,02 % Хк)

    2

    Сила   переменного

    тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    (45 - 65)Гц

    (15 - 75) Гц

    ± (0,2 % Хизм + 0,05 % Хк)

    ± (0,6 % Хизм + 0,05 % Хк)

    3

    Мощность активная

    от 0,05 Вт до

    2,5 кВт

    (45 - 65) Гц

    ± 0,2 %

    относительная

    4

    Мощность реактивная

    от 0,05 вар до

    2,5 квар

    (45 - 65) Гц

    ± 0,2 %

    относительная

    5

    Мощность полная

    от 0,05 В А до

    2,5 кВА

    (45 - 65)Гц (45 - 65)Гц (45 - 65)Гц (15 - 75)Гц

    1

    >0,8

    >0,5

    >0,5

    ± (0,4 % Хизм + 0,0075 %Хк) ± (0,75 % Хизм +0,0075%Хк)

    ± (1,5 % Хизм + 0,0075 Хк)

    ± (6,0 % Хиэм + 0,0075 %Хк)

    6

    Угол сдвига фаз

    (минус 180-0180)

    (45 - 65)Гц

    (15 - 75) Гц

    -

    ±0,5°

    ±2,0°

    7

    Частота (напряжения)

    (15 - 75) Гц

    -

    -

    ±0,01 Гц

    8

    Энергия активная

    от 0,0 Вт^ч до

    9999 ГВт^ч

    С трансф. тока .../5 А -кл. т. 0,2S С

    трансф. тока .../1 А - кл. т. 0,5S'

    9

    Энергия реактивная

    от 0,05 вар^ч до 9999

    Мвар • ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    10

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 % относительная

    11

    Коэффициент

    Нелинейных

    Искажений тока

    (0,0 - 100)%

    ± 0,5 % относительная

    12

    Уровень отдельных гармонических составляющих напряжения (с 1 по 50)

    (0 - 9999)В

    -

    -

    ± 0,5 %

    относительная

    12

    Уровень отдельных гармонических составляющих тока (с 1 по 50)

    (0,005 - 5) А

    (1 А)

    -

    -

    ± 0,5 %

    относительная

    где: Хизм -измеренное значение;

    Хк - конечное значение предела измерений;

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В

    от 15 до 265

    постоянного тока, В

    от 20 до370

    Потребляемая мощность В •А, не более

    10

    Габаритные размеры (дхщхв), мм

    144x144x66,5

    Масса, кг

    Нормальные условия применения:

    1,0

    Диапазон температур, °С

    Относительная влажность воздуха, %

    Рабочие условия применения:

    от 18 до 28

    Диапазон температур, °С

    от минус 10 до 50

    Относительная влажность воздуха, %

    от 15 до 95 при 25 °С без конденсации

    Степень загрязнения

    2

    Рабочая высота над уровнем моря, м

    от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96

    Предельные условия транспортирования:

    IP20

    Диапазон температур, °С

    от минус 20 до 60.

    Таблица 14 - Метрологические характеристики приборов UMG 511.

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная 4-проводная система (10 - 600) В (18 - 1000)В

    ±0,1 %

    относительная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    Относительная ± 0,2 % ± 0,5 %

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± 0,2 %

    относительная

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± 0,2 %

    относительная

    5

    Мощность полная

    от 0,05 В А до2.5 кВ А

    ± 0,2 %

    относительная

    6

    Угол сдвига фаз

    (минус 180 - 0 - 180)

    ±0,5°

    7

    Частота (напряжения)

    (45 - 65) Гц

    ±0,01 Гц

    8

    Энергия активная

    от 0,05 Вт^ч до

    9999 ГВт^ч

    С трансф. тока .../5 А -кл. т. 0,2S

    С трансф. тока .../1 А -кл. т. 0,5S

    9

    Энергия реактивная

    от 0,05 вар^ч до

    9999 Мвар^ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    10

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 %

    относительная

    11

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 %

    относительная

    12

    Уровень отдельных гармонических составляющих напряжения (с 1 по 63)

    (0 - 9999)В

    ± 0,5 %

    относительная

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В

    от 20 до 240

    постоянного тока, В

    от 20 до 340

    Потребляемая мощность В •А, не более

    10

    Габаритные размеры (дхщхв), мм

    144x144x75

    Масса, кг

    Нормальные условия применения:

    1,08

    Диапазон температур, °С

    от 18 до 28

    Относительная влажность воздуха, %

    Рабочие условия применения:

    от 30 до 80

    Диапазон температур, °С

    от минус 10 до 55

    Относительная влажность воздуха, %

    от 5 до 95 при 25 °С без конденсации

    Степень загрязнения

    2

    Рабочая высота над уровнем моря, м

    от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96

    Предельные условия транспортирования:

    IP20

    Диапазон температур, °С

    от минус 20 до 70

    Таблица 15 - Метрологические характеристики приборов UMG 604

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная

    4-проводная система (10 - 600)В (10 - 1000) В

    ± (0,2 % Хизм + 0,02 % Хк)

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,001 - 7,5) А

    (0,001 - 7,5) А

    ± (0,2 % Хизм + 0,05 % Хк) ± (0,6 % Хизм + 0,02 % Хк)

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± (0,4 % Хизм + 0,1 % Хк)

    4

    Мощность реактивная

    от 0.05 вар до 2,5 квар

    ± (0,4 % Хизм + 0,1 % Хк)

    5

    Коэффициент мощности

    (0,0 инд.-1,0-0,0 емк.)

    ± (0,4 % Хизм + 0,1 % Хк )

    6

    Частота (напряжения)

    (45 - 65) Гц

    ±0,1 % относительная

    7

    Энергия активная

    от 0,05 Вт^ч до 9999 ГВт^ч

    С трансф. тока .../5 А -кл. т. 0,2S

    С трансф. тока .../1 А -кл. т. 0,5S 1

    8

    Энергия реактивная

    от 0,05 вар^ч до

    9999 Мвар^ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    9

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± (0,5 % Хизм + 0,05 % Хк )

    10

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± (0,5 % Хизм + 0,05 % Хк)

    11

    Температура (с датчиками)*

    от минус 99°С до 500 °С

    ± 1,5% приведенная

    где:   Хизм -измеренное значение;

    Хк - конечное значение предела измерений;

    инд. - индуктивный, емк. - емкостной.

    (*) - полное сопротивление датчик+линия не более 4 кОм.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В постоянного тока, В

    Потребляемая мощность, В • А, не более Габаритные размеры (дхщхв), мм Нормальные условия применения:

    от 50 до 240

    от 50 до 340

    9

    107,5x90x82

    Диапазон температур, °С Относительная влажность воздуха, % Рабочие условия применения:

    от 18 до 28

    от 30 до 80

    Диапазон температур, °С Относительная влажность воздуха, %

    от минус 10 до 55 от 5 от 95 при 25 °С без конденсации

    Степень загрязнения                                           2

    Рабочая высота над уровнем моря, м                            от 0 до 2000

    Предельные условия транспортировани:

    Диапазон температур, °С                                       от минус 20 до 70

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96   IP20

    Диапазон температур, °С                                       от минус 20 до 70

    Таблица 16 - Метрологические характеристики приборов UMG 605

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная

    4-проводная система (10 - 277) В

    (10 - 480) В

    ± 0,2 % относительная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,001 - 6) А

    (0,001 - 6) А

    относительная

    ± 0,2 %

    ± 0,6 %

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± 0,4 %

    относительная

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± 0,4 %

    относительная

    5

    Коэффициент мощности

    (0,0 инд.-1,0 - 0,0 емк.)

    ± 0,4 %

    относительная

    6

    Частота (напряжения)

    (45 - 65) Гц

    ±0,01 Гц абсолютная

    7

    Энергия активная

    от 0,05 Вт^ч до

    9999 ГВт^ч

    С трансф. тока .. ./5 А -кл. т. 0,5S

    С трансф. тока .../1 А -

    кл. т. 1

    8

    Энергия реактивная

    от 0,05 вар^ч до

    9999 Мвар • ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    9

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± (0,5 % Хизм + 0,05 % Хк)

    10

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± (0,5 % Хизм + 0,05 % Хк)

    11

    Температура (с датчиками)*

    от минус 99°С до 500 °С

    ± 1,5% приведенная

    где: Хизм - измеренное значение;

    Хк - конечное значение предела измерений;

    инд. - индуктивный, емк. - емкостной.

    (*) - полное сопротивление датчик+линия не более 4 кОм.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В постоянного тока, В

    Потребляемая мощность, В • А, не более Габаритные размеры (дхщхв), мм Масса, кг

    Нормальные условия применения:

    от 20 до 240

    от 20 до 340

    9

    107,5x90x82

    0,35

    Диапазон температур, °С Относительная влажность воздуха, % Рабочие условия применения:

    от 18 до 28

    от 30 до 80

    Диапазон температур, °С Относительная влажность воздуха, %

    от минус 10 до 55 от 5 до 95 при 25 °С без конденсации

    Степень загрязнения

    Рабочая высота над уровнем моря, м Предельные условия транспортирования:

    2

    от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96     IP20

    Диапазон температур, °С

    от минус 20 до 70.

    Знак утверждения типа

    Знак утверждения типа наносят на титульный лист руководства по монтажу и вводу в эксплуатацию типографским способом и на заднюю панель приборов (информационную табличку) методом трафаретной печати со слоем защитного покрытия.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     Сведения отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к приборам электроизмерительным универсальным MRG 503, MRG 510, UMG 96, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605

    1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»

    • 3. Документация фирмы-изготовителя.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    выполнение работ по оценке соответствия продукции и иных объектов   обязательным

    требованиям  в   соответствии   с законодательством  Российской   Федерации   о

    техническом регулировании.

    Поверка

    Поверка

    осуществляется по документу МП 29018-10 «Приборы электроизмерительные универсальные MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июне 2010 г.

    Основное оборудование, необходимое для поверки:

    • 1.Калибратор переменного тока Ресурс-К2:

    • -  действующее значение фазных напряжений (0,01-1,44)-ином.ф-, пределы основной относительной погрешности ±(0,05+0,01(|ином.ф / Щ-11);

    • - действующее значение силы тока (0,001-1,5)4ном, пределы основной относительной погрешности ±(0,05+0,01(|1ном / I-11);

    • - диапазон измерения частоты 45-65 Гц, пределы абсолютной погрешности ± 0,005 Гц.

    • 2. Магазин сопротивлений РЗЗ, класс точности 0,2/6* 10-6, диапазон измерения сопротивления от 0,1 и до 99999,9 Ом.


    Изготовитель


    Фирма «Janitza electronics GmbH», Германия.
    Адрес: Vor dem Polstuck 1, D-35633 Lahnau, Germany.
    Телефон: (0 64 41) 9642-22.
    www.janitza.de

    Заявитель


    Общество с ограниченной ответственностью «СЕРКОНС» (ООО «СЕРКОНС»)
    115114, г. Москва, наб. Дербеневская, д. 11 пом. 60,
    тел./факс.: (495)782-17-08
    www.serconsrus.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Приборы электроизмерительные универсальные MRG 503, MRG 510, UMG 96, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605 представляют собой многофункциональные цифровые портативные электроизмерительные приборы. Принцип действия приборов заключается в аналого-цифровом преобразовании входных сигналов силы тока и напряжения, дальнейшей его обработке, анализе и отображении результатов измерений на жидкокристаллическом дисплее. Управление всеми процессами осуществляется при помощи встроенного микропроцессора.

    Приборы питаются от измерительной цепи (однофазной или трехфазной переменного тока, либо от цепи напряжения постоянного тока). Входы напряжения прибора подключаются в измерительную цепь непосредственно, а входы для измерения тока - через внешние трансформаторы тока с вторичными токами 1 или 5 А.

    Трехфазная измерительная система приборов измеряет и оцифровывает эффективные значения токов и напряжений. Микропроцессор приборов производит анализ массивов накопленных выборок. Значения измеренных электрических величин получают как результат этого анализа.

    Максимальные, минимальные, средние и запрограммированные значения данных сохраняются в памяти с кольцевым циклом записи и батарейным питанием. Выбранные значения, а также события в сети (перебои, провалы, скачки и т.д.) фиксируются в кольцевой памяти с записью даты и времени.

    Приборы имеют жидкокристаллический дисплей, индицирующий измеряемые величины и функциональные кнопки (за исключением UMG 103).

    При программировании приборов могут устанавливаться верхний и нижний пороги срабатывания (уставки), результаты при этом запоминаются вместе с ними или без них.

    Для программирования режимов работы приборов применяются пакеты программного обеспечения «GridVis», «PCWbasic», «PSWprofessional».

    Для обеспечения связи и передачи данных, приборы могут оснащаться интерфейсами RS-232, RS-485, Ethernet 10/100 Base-TX, LON-Bus.

    Ряд моделей оснащается аналоговыми выходами типа «токовая петля» с выходным током (0  (4)...20) мА и входами для подключения платинового термометра

    сопротивления.

    Все приборы оснащены счетчиками времени работы. Для защиты измеренных и запрограммированных параметров от несанкционированного доступа, приборы имеют защиту в виде пароля.

    В зависимости от модели и исполнения прибора, клеммы подключения, входы, выходы, разъемы интерфейсов размещаются как с тыльной стороны корпуса прибора, так и по его верхней и нижней боковым сторонам.

    Приборы выпускаются в двух вариантах исполнения: для монтажа на DIN-рейке 35 мм и для панельного монтажа. Положение при установке произвольное.

    Приборы моделей UMG 96, UMG 96L и UMG 96S являются цифровыми измерительными приборами, которые предназначены для измерения и записи электрических параметров (истинных среднеквадратических значений) в электрических сетях 50/60 Гц. Приборы предназначены для работы в электрических сетях типа TN и ТТ.

    Результаты измерений (эффективные значения, минимальные и максимальные значения) регистрируются каждые 15 минут, и записываются в энергонезависимой памяти. Главной особенностью данных приборов является его компактная конструкция (96^96 мм) и высокий уровень стабильности.

    Модификация UMG 96S в отличие от UMG 96 измеряет большее число

    параметров, имеет меньшие погрешности измерения и снабжена интерфейсами RS-232 и RS-485.

    Приборы модели UMG 103 кроме измерений напряжения и силы тока, имеют ряд дополнительных функций. Такие как: измерение уровня гармоник, запись минимальных и максимальных значений, счетчик часов работы, защиту данных паролем. Интерфейс и возможность подключения к промышленным сетям (Modbus) позволяют осуществить коммуникацию приборов с автоматизированной системой управления производством и потреблением энергии. Приборы модели UMG 103 не имеют ЖК-дисплея и кнопок управления. Программирование и считывание результатов измерений приборов модели UMG 103 происходит только через интерфейс RS-485. Адрес устройства выставляется непосредственно при помощи 2-х кодовых переключателей. В комплект поставки прибора входит программное обеспечение GridVis.

    На передней панели прибора расположены: заводская табличка с наименованием прибора и схемами подключения, клеммные колодки для его подключения в цепи напряжения и тока, клеммы интерфейса RS-485, переключатели для установки адреса прибора, красный и зеленый индикаторные светодиоды.

    Приборы модели UMG 104 в отличие от модели UMG 103 имеют ЖК-дисплей, измеряют уровень гармоник тока и напряжения до 40-ой. Приборы разработаны для работы в IT-сетях (с изолированной нейтралью). Приборы являются упрощенной модификацией приборов модели UMG 604.

    Приборы модели UMG 503 предназначены для измерения и расчета электрических величин, таких как напряжение, ток, мощность, энергия, гармоники (со второй по двадцатую) и т.п. в сетях переменного тока частотой (45...65) Гц. Приборы характеризуются расширенными диапазонами измерения и высокой точностью измерения параметров. Также приборы обладают функцией анализа качества электрической энергии. Для записи результатов измерений приборы оснащены кольцевой буферной памятью.

    Одновременно на дисплее приборов отображаются 3 измеряемых значения. Кроме этого можно создать 140 индивидуальных вариантов отображения при помощи программного обеспечения PSWbasic. Измеренные значения могут отображаться на дисплее с интервалом времени от 1 до 9999 секунд.

    Приборы модели UMG 503 могут работать со следующими интерфейсами: RS-232, RS-485 и инфракрасным. Инфракрасный приемник и передатчик находятся позади небольшого окна, расположенного под дисплеем. Инфракрасный интерфейс использует в своей работе протокол Modbus RTU (ведомый).

    Приборы модели UMG 505 в отличие от модели UMG 503 имеют более развитую систему цифрового управления, интерфейс LON-Bus и большое число аналоговых и цифровых входов и выходов. Память прибора разделена на три области: текущую память, память для максимальных и минимальных значений и кольцевую буферную память. Информацию из текущей и буферной памяти можно прочитать с помощью компьютера, используя программы «PSW basic» и «PSW professional». Чтение данных доступно в формате ASCII, а из буферной памяти - дополнительно в двоичном формате. В памяти для максимальных и минимальных значений эти значения измеряемых величин записываются с указанием даты и времени.

    В приборе UMG 505 имеется 4 выхода аналоговых интерфейсов «токовая петля 0 (4) - 20 мА» (максимальное сопротивление нагрузки 300 Ом), по которым могут быть переданы выбранные результаты измерений.

    Приборы выпускаются в двух вариантах исполнения: для монтажа на DIN-рейке 35 мм и для панельного монтажа. Положение при установке произвольное.

    По принципу действия приборы модели UMG 507 аналогичны приборам UMG 503. Отличие заключается в наличии (отсутствии) некоторых функций, интерфейсов, измеряемых величин, диапазонах и погрешностях измерений, конструкции корпуса. Приборы обладают встроенным реле времени и функцией управления пиковыми нагрузками электрической сети.

    Кроме этого модель UMG 507 имеет встроенный Интернет-сервер с почтовой программой, позволяющий передавать данные измерений в любую точку мира, обладает возможностью записи коротких переходных процессов и имеет вход для подключения датчиков измерения температуры.

    Приборы модели UMG 508 являются аналогами модели UMG 507. В них расширено количество измеряемых параметров по сравнению с моделью UMG 507.

    Приборы модели UMG 510 в отличие от других моделей серии, имеют расширенный - от 15 до 75 Гц диапазон измерения частоты напряжения и силы переменного тока.

    Приборы модели UMG 511 аналогичны приборам модели UMG 510, но обладают большей функциональностью, точностью измерений и имеют меньшее количество выходов.

    Приборы UMG 511 предназначены для осуществления контроля качества электрической энергии. Собираются и анализируются все параметры качества энергии, такие как: уровень фликера, кратковременные прерывания, переходные процессы, гармоники до 63-ей, броски тока и т.д. Модель UMG 511 имеет встроенный Интернет-сервер с почтовой программой, позволяющий передавать данные измерений в любую точку мира и осуществлять удаленное управление прибором.

    Приборы модели UMG 604 представляют собой быстрый и высококачественный анализатор мощности. Они оснащены цифровым процессором с частотой 500 МГц и осуществляют непрерывное сканирование восьми каналов измерения с частотой 20 кГц на канал. Приборы позволяют осуществлять измерение и регистрацию множества электрических параметров, таких как минимальные и максимальные значения, показатели качества энергии, уровни высших гармоник (до 40-ой), кратковременные прерывания и т.д. Кроме этого приборы позволяют производиь запись быстрых переходных процессов (с длительностью свыше 50 мкс).

    Приборы модели UMG 605 предназначены для контроля качества электрической энергии. Все параметры качества энергии регистрируются и анализируются, например, уровень фликера, кратковременные провалы, скачки, прерывания, переходные процессы, гармоники до 63 и т.д. Приборы обладают широкими возможностями для коммуникации благодаря наличию интерфейсов RS-485, RS-232, Ethernet (TCP/IP), что позволяет осуществить эффективную и быструю интеграцию в существующие сети коммуникации.

    Программное обеспечение GridVis, включенное в комплект поставки, позволяет осуществлять простую и полную параметризацию работы приборов, а также позволяет создавать пользовательские программы. Возможна одновременная работа 7 пользовательских программ.

    Приборы MRG 503 и MRG 510 представляет собой переносные варианты приборов UMG 503 и UMG 510 соответственно, с теми же характеристиками, смонтированными в металлическом кейсе. Также эти приборы предназначены для использования с гибкими трансформаторами тока с выходом напряжения переменного тока до 3 В.

    Приборы относятся к восстанавливаемым, ремонтируемым изделиям.

    Фотография приборов представлена на рисунках 1,3, 5 и 7, на рисунках 2, 4, 6 и 8 -место опломбирования.

    Внешний вид. Приборы электроизмерительные универсальные (MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605), http://oei-analitika.ru
    Внешний вид. Приборы электроизмерительные универсальные (MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605), http://oei-analitika.ru

    Внешний вид приборов UMG 96, UMG 96S,

    UMG 503, UMG96L, UMG 505, UMG 507,

    UMG 508, UMG 510, UMG 511

    Рисунок 1

    Место пломбировки приборов

    UMG96, UMG96S, UMG96L,

    UMG503, UMG505, UMG507,

    UMG508, UMG510, UMG511.

    Рисунок 2

    Внешний вид. Приборы электроизмерительные универсальные (MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605), http://oei-analitika.ru

    Внешний вид приборов MRG503, MRG510 Рисунок 3

    Внешний вид. Приборы электроизмерительные универсальные (MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605), http://oei-analitika.ru

    Внешний вид приборов UMG 104,

    UMG 605, UMG 604

    Рисунок 5

    Место пломбировки приборов

    MRG503, MRG510

    Рисунок 4

    Внешний вид. Приборы электроизмерительные универсальные (MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605), http://oei-analitika.ru

    Место пломбировки приборов

    UMG 104, UMG 605, UMG 604

    Рисунок 6

    Внешний вид. Приборы электроизмерительные универсальные (MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605), http://oei-analitika.ru

    Внешний вид прибора UMG 103

    Рисунок 7

    Внешний вид. Приборы электроизмерительные универсальные (MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605), http://oei-analitika.ru

    Место пломбировки прибора UMG 103 Рисунок 8

    Внешний вид. Приборы электроизмерительные универсальные (MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605), http://oei-analitika.ru

    RS ssa

    LI

    5VWTW№MUn^ i' CUfWMW М&Й9УвЛЧГ4

    Jan,tin C €

    ЖИ     Ш. ГТ K3M -гЛЧ

    ■ Ф

    □ 000

    Ik L1|L2|li

    i □{[}

    Зря FIU!iy*M№¥Kr*g

    Vdldfl» MM»JNmenl A

    Знак утверждения типа Рисунок 9


    В комплект поставки прибора входят: Таблица 17

    № пп

    Тип прибора

    Стандартная поставка

    Опции

    1

    MRG 503

    • 1.   Руководство по монтажу и вводу в эксплуатацию.

    • 2. Компакт-диск с программным обеспечением.

    • 3.   Методика поверки.

    • 4.   Комплект измерительных кабелей.

    1.   Трансформатор

    тока гибкий- 3 шт.

    2

    MRG510

    1. Руководство по монтажу и вводу в эксплуатацию.

    • 2. Компакт-диск с программным обеспечением.

    • 3.    Методика поверки.

    • 4.   Комплект измерительных кабелей.

    1.   Трансформатор

    тока гибкий- 3 шт.

    3

    UMG 96,

    UMG 96L,

    UMG 96S

    1.   Руководство по монтажу и

    вводу в эксплуатацию.

    2. Компакт-диск с программным обеспечением.

    • 3.   Методика поверки.

    • 4.   Фиксаторы - 2 шт.

    4

    UMG 103

    • 1.   Руководство по монтажу и вводу в эксплуатацию.

    • 2. Компакт-диск с программным обеспечением.

    • 3.   Винтовые клеммы 2-х, 4-х и 6-ти контактные - 3 шт.

    • 4. Методика поверки.

    1. Нагрузочный резистор для интерфейса RS-485 номиналом 120 кОм.

    5

    UMG 104

    • 1.   Руководство по монтажу и вводу в эксплуатацию.

    • 2. Компакт-диск с программным обеспечением.

    • 3.   Методика поверки.

    • 4.   Винтовые клеммы 2-х, 3-х, 5-ти, и 6-ти контактные - 4 шт.

    • 5.   Шлицевая отвертка.

    • 1. Батарея литиевая CR2450N,

    3 В/ 540 мА-ч.

    • 2. Нагрузочный резистор для интерфейса RS-485 номиналом 120 кОм.

    • 3. Соединительный кабель для интерфейса RS-232, 2

    м,

    5-жильный.

    6

    UMG 503

    • 1.   Руководство по монтажу и вводу в эксплуатацию.

    • 2. Компакт-диск с программным обеспечением.

    • 3.   Методика поверки.

    • 4.   Фиксаторы - 2 шт.

    7

    UMG 505

    • 1.   Руководство по монтажу и вводу в эксплуатацию.

    • 2. Компакт-диск с программным обеспечением.

    • 3.   Методика поверки.

    • 4.   Фиксаторы - 2 шт.

    8

    UMG 507

    • 1.   Руководство по монтажу и вводу в эксплуатацию.

    • 2. Компакт-диск с программным обеспечением.

    • 3.   Методика поверки.

    • 4.   Фиксаторы - 2 шт.

    • 1.    Кабель длиной 3 м (PC - switch/hab).

    • 2.    Кабель типа витая пара длиной 2 м.

    • 3.    Кабель интерфейса RS-232 длиной 2 м.

    • 4.   Уплотнитель размером 144*144 мм.

    • 5. Батарея литиевая CR2450N, 3 В/ 540 мАч.

    9

    UMG 508

    • 1.   Руководство по монтажу и вводу в эксплуатацию.

    • 2. Компакт-диск с программным обеспечением.

    • 3.   Методика поверки.

    • 4.   Винтовые клеммы 2-х, 5-ти, 6-ти и 8-ми контактные - 5 шт.

    • 5.   Фиксаторы - 2 шт.

    • 6. Кабель длиной 3 м (PC -switch/hab).

    • 7.   Кабель типа витая пара длиной 2 м.

    1. Уплотнитель размером 144* 144 мм.

    10

    UMG510

    • 1.   Руководство по монтажу и вводу в эксплуатацию.

    • 2. Компакт-диск с программным обеспечением.

    • 3.   Методика поверки.

    • 4.   Интернет-кабель длиной 3 м.

    11

    UMG511

    • 1.   Руководство по монтажу и вводу в эксплуатацию.

    • 2. Компакт-диск с программным обеспечением.

    • 3.   Методика поверки.

    • 4.   Винтовые клеммы 2-х, 5-ти, 6-ти и 8-ми контактные - 5 шт.

    • 5.   Фиксаторы - 2 шт.

    • 6. Кабель длиной 3 м (PC switch/hab).

    • 7.   Кабель типа витая пара длиной 2 м.

    1. Уплотнитель размером 144* 144 мм.

    12

    UMG 604,

    UMG 605

    • 1.   Руководство по монтажу и вводу в эксплуатацию.

    • 2. Компакт-диск с программным обеспечением.

    • 3.   Методика поверки.

    • 4.   Винтовые клеммы 2-х, 3-х, 5-ти, и 6-ти контактные - 4 шт.

    • 5.   Шлицевая отвертка.

    • 6. Кабель длиной 3 м (PC -switch/hab).

    • 7.   Кабель типа витая пара длиной 2 м.

    • 1. Батарея литиевая CR2450N,

    3 В/540 мА-ч.

    • 2.   Нагрузочный резистор для интерфейса RS-485 номиналом 120 кОм.

    • 3.  Соединительный кабель для интерфейса RS-232, 2 м, 5-жильный.


    приведены в таблицах 2 - 16.

    Таблица 2 - Основные характеристики приборов UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104

    UMG

    96

    UMG

    96L

    UMG 96S

    UMG

    103

    UMG 104

    P

    Модификация

    52.09.001

    52.09.002

    52.14.001

    52.14.005

    о о

    со

    с4

    МО

    МП О О

    ст,

    (N МП

    О' о о

    СО

    с4

    МО

    о со

    с4

    МО

    СП о СП

    (N ми

    о со

    с4

    МО

    МП (N О

    СП

    (N ми

    О нГ О

    СП

    (N МП

    О' <м о

    со

    с4

    МО

    о о об

    с4

    МО

    о о

    о

    с4

    МО

    о о

    о

    с4

    МО

    Диапазон измерения фазного напряжения

    50 -

    275 В

    50

    255 В

    50-300 В

    50

    300 В

    10-600 В

    Диапазон измерения линейного напряжения

    86

    476 В

    86

    442 В

    87-520 В

    85-520

    В

    18-1000 В

    Источник питания

    от изм. цепи

    от изм. цепи

    От изм. цепи

    18-33 В

    18-70 В"

    От изм. цепи

    95-240 В

    135-340 В*

    Трехфазная четырехфазная сеть

    -/+

    -/+

    -/+

    -/+

    -/+

    Частота сканирования

    2,5/3

    кГц

    2,5/3

    кГц

    1,5 кГц

    5,4 кГц

    20 кГц

    Число точек измерений в секунду

    50

    50

    180

    5400

    20 000

    Уровень гармоник напряжения и тока

    -

    -

    1,3 - 15

    1,3 -

    25

    1 - 40

    Коэффициент нелинейных искажений, %

    -

    -

    +

    +

    +

    Несимметрия

    -

    -

    -

    +

    +

    Фликер

    -

    -

    -

    -

    -

    Переходные процессы

    -

    -

    -

    -

    -

    Провалы

    -

    -

    -

    -

    Цифровые входы

    -

    -

    -

    -

    -

    -

    -

    **

    **

    **

    **

    -

    2

    Цифровые

    выходы

    1

    -

    2

    2

    2

    2

    2

    **

    **

    **

    **

    -

    2

    Релейные выходы

    -

    -

    -

    -

    -

    Аналоговые входы

    -

    -

    -

    -

    -

    Аналоговые выходы

    -

    -

    -

    -

    -

    **

    **

    -

    -

    -

    -

    -

    -

    Вход для измерения температуры

    -

    -

    -

    1

    Логические функции

    Компа

    ратор

    -

    Компаратор

    -

    -

    Размер памяти

    -

    -

    -

    -

    512 кб

    512 кб

    -

    -

    -

    -

    -

    -

    4 Мб флэш

    Число запоминаемых результатов

    -

    -

    -

    -

    160

    000

    160

    000

    -

    -

    -

    -

    -

    -

    156 000

    Часы

    -

    -

    -

    -

    +

    +

    -

    -

    -

    -

    -

    -

    +

    Программное обеспечение

    -

    -

    GridVis

    GridVis

    GridVis

    Интерфейсы

    RS-232

    -

    -

    -

    +

    -

    +

    +

    RS-485

    -

    +

    +

    -

    +

    +

    Profibus DP

    -

    -

    -

    +

    -

    +

    -

    -

    +

    М-Bus

    -

    -

    -

    +

    -

    -

    -

    -

    LON

    -

    -

    -

    -

    Ethernet

    -

    -

    -

    -

    -

    -

    Web/e-mail

    -

    -

    -

    -

    -

    Протоколы

    -

    -

    -

    -

    -

    Modbus RTU

    -

    -

    +

    -

    -

    -

    ISDN router

    -

    -

    -

    +

    +

    +

    Modbus

    Gateway

    -

    -

    -

    -

    -

    -

    Profibus DP VO

    -

    -

    -

    +

    -

    +

    -

    -

    +

    LonTalk

    -

    -

    -

    -

    -

    -

    ModbusTCP/IP

    Modbus over TCP

    -

    -

    -

    -

    -

    -

    BACnet IP/MSTP

    -

    -

    -

    -

    -

    где: (*) - постоянного тока;

    (**) - возможны варианты: 2 цифровых выхода; 2 цифровых входа; 2 аналоговых выхода; 1 цифровой и 1 аналоговый выходы; 1 цифровой выход и 1 цифровой вход;

    (-) - функция отсутствует;

    (+) - функция присутствует.

    Таблица 3 - Основные характеристики приборов UMG 503, UMG 505, UMG 507.

    Тип

    UMG 503

    UMG 505

    UMG 507

    Модификация

    L

    LG

    LS

    S

    OV

    V

    MOD

    MOD

    LON

    LON

    L

    EL

    A

    D

    P

    E

    EP

    Номер модификации

    52.07.017

    52.07.027

    52.07.028

    52.07.008

    52.07.006

    52.07.001

    52.10.004

    52.10.007

    52.10.001

    52.10.013

    52.15.004

    52.15.021

    52.15.003

    52.15.002

    52.15.001

    52.15.005

    Диапазон измерения фазного напряжения

    50-500 В

    50-500 В

    50-500 В

    Диапазон измерения линейного напряжения

    80-870 В

    80-870 В

    80-870 В

    Источник питания

    85-265 В

    80-370*

    85-265 В

    80-370*

    85-265 В

    80-370*

    Трехфазная/че тырех-фазная сеть

    +/+

    +/+

    +/+

    Частота сканирования

    6,4/7,68 кГц

    6,4/7,68 кГц

    1,65/1,98кГц

    Число точек измерений в секунду

    256

    256

    -

    Уровень гармоник напряжения и тока

    1 - 20

    1 - 20

    1,3 - 15

    Коэффициент нелинейных искажений, %

    +

    +

    +

    Не симметрия фаз

    -

    -

    +

    Фликер

    -

    -

    -

    Переходные процессы

    -

    -

    -

    Провалы

    -

    -

    +

    Цифровые входы

    4

    6

    -

    6

    Цифровые

    выходы

    -

    1

    1

    5

    6

    -

    Релейные выходы

    -

    2

    2

    -

    Аналоговые входы

    -

    -

    1

    Аналоговые выходы

    -

    1

    1

    -

    -

    2

    Вход для измерения температуры

    -

    -

    1

    Логические функции

    Компаратор

    Компаратор

    Компаратор

    Размер памяти

    128

    кб

    512 кб

    128     128

    кб     кб

    512 кб

    5123 кб

    256 кб

    16 Мб

    256 кб

    16 Мб

    Число запоминаемых результатов

    80

    000

    320

    000

    80

    000

    320

    000

    320 000

    180

    000

    106

    180

    000

    106

    Часы

    +

    +

    +

    Программное обеспечение

    GridVis

    GridVis

    GridVis

    Интерфейсы

    RS-232

    +

    +

    -

    -

    +

    +

    +

    -

    +

    -

    +

    RS-485

    -

    -

    +

    +

    +

    +

    -

    +

    -

    +

    +

    -

    +

    +

    +

    +

    Profibus DP

    -

    -

    +

    -

    +

    М-Bus

    -

    -

    LON

    -

    +

    +

    -

    Ethernet

    -

    -

    +

    -

    -

    +

    +

    Web/e-mail

    -

    -

    +

    -

    -

    +

    +

    Протоколы

    Modbus RTU

    +

    +

    +

    ISDN router

    -

    -

    -

    +

    -

    -

    +

    +

    Modbus

    Gateway

    -

    -

    -

    +

    +

    Profibus DP VO

    -

    -

    -

    +

    +

    LonTalk

    -

    +

    -

    +

    Modbus

    TCP/IP

    Modbus over

    TCP

    +

    +

    +

    BACnet

    -

    -

    -

    IP/MSTP

    где: (*) - постоянного тока; (-) - функция отсутствует; (+) - функция присутствует.

    Таблица 4 - Основные характеристики приборов UMG 508, UMG 510, UMG 511, UMG 604, UMG 605.

    Тип

    UMG508

    UMG510

    UMG511

    UMG604

    UMG605

    Модификация

    L

    E

    P

    EP

    Номер модификации

    52.21.001

    52.20.001

    52.19.001

    52.16.003

    52.16.002

    52.16.004

    52.16.001

    52.16.027

    Диапазон измерения фазного напряжения

    10-600 В

    50-500 В

    10-600 В

    10-600 В

    10-600 В

    Диапазон измерения линейного напряжения

    18-1000 В

    80-870 В

    18-1000 В

    18-1000 В

    18-1000 В

    Источник

    питания

    95-240 В

    135-340*

    85-265 В

    80-370 В*

    95-240В

    135-340 В*

    95-240 В

    135-340*

    95-240 В

    135-340*

    Трехфазная четырехфазная сеть

    +/+

    +/+

    +/+

    +/+

    +/+

    Частота сканирования

    20 кГц

    20 кГц

    20 кГц

    20 кГц

    20 кГц

    Число точек измерений в секунду

    20 000

    20 000

    20 000

    20 000

    20 000

    Уровень гармоник напряжения и тока

    1 - 40

    1 - 50

    1 - 63

    1 - 40

    1 - 63

    Коэффициент нелинейных искажений, %

    +

    +

    +

    +

    +

    Несимметрия фаз

    +

    +

    +

    +

    +

    Фликер

    -

    +

    +

    -

    +

    Переходные процессы

    +

    +

    +

    +

    +

    Провалы

    +

    +

    +

    +

    +

    Цифровые входы

    8

    8

    8

    2

    2

    Цифровые

    выходы

    5

    5

    5

    2

    2

    Релейные выходы

    -

    -

    -

    -

    -

    Аналоговые входы

    -

    -

    -

    -

    -

    Аналоговые выходы

    -

    -

    -

    -

    -

    Вход для измерения температуры

    -

    -

    -

    1

    1

    Логические функции

    +

    +

    +

    +

    +

    Размер памяти

    256 Мб

    16 Мб флэш

    256 Мб

    128 Мб флеш

    128 Мб флеш

    Число запоминаемых результатов

    10 000

    106

    10 000

    5*106

    5*106

    Часы

    +

    +

    +

    +

    +

    Программное обеспечение

    GridVis

    GridVis

    GridVis

    GridVis

    GridVis

    Интерфейсы

    RS-232

    -

    -

    -

    +

    +

    RS-485

    +

    +

    +

    +

    +

    Profibus DP

    +

    +

    +

    -

    -

    +

    +

    +

    М-Bus

    -

    -

    -

    -

    -

    LON

    -

    -

    -

    -

    -

    Ethernet

    +

    +

    +

    -

    +

    -

    +

    +

    Web/e-mail

    +

    +

    +

    -

    +

    -

    +

    +

    Протоколы

    Modbus RTU

    +

    +

    +

    +

    +

    ISDN router

    +

    +

    +

    -

    +

    -

    +

    +

    Modbus

    Gateway

    +

    +

    +

    -

    -

    +

    +

    +

    Profibus DP VO

    +

    +

    +

    -

    -

    +

    +

    +

    LonTalk

    -

    -

    -

    -

    -

    ModbusTCP/IP

    Modbus over TCP

    +

    +

    +

    -

    +

    -

    +

    +

    BACnet IP/MSTP

    +

    -/+

    +

    -/+

    +/+

    -/+

    +/+

    +

    Где: (*) - постоянного тока; (-) - функция отсутствует; (+) - функция присутствует.

    Таблица 5 - Основные характеристики приборов UMG 96, UMG 96L.

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерений

    1

    Напряжение переменного тока

    фаза- нейтраль фаза-фаза

    Трехфазная 4-проводная система (49 - 275)В (65 - 476) В

    приведенная ±1,0% ±2,0%

    2

    Сила переменного тока

    в фазе в нейтрали

    (3 - 5) А (3 - 15) А

    приведенная ±1,0% ±3,0 %

    3

    Мощность активная

    от 0,8 Вт до 1,375 кВт

    ± 1,5% приведенная

    4

    Мощность реактивная

    от 0,8 вар до 1,375 квар

    ± 1,5% приведенная

    5

    Мощность полная

    от 0,8 В А до 1,375 кВ А

    ± 1,5% приведенная

    6

    Коэффициент мощности

    (0,0 инд. - 1,0 - 0,0 емк.)

    ± 3,0 % приведенная

    7

    Частота (напряжения)

    (46 - 65) Гц

    ± 1,5%

    относительная

    8

    Энергия активная

    от 0,05 Вт^с до

    9999 МВт-ч

    ±1,5%

    приведенная

    9

    Энергия реактивная

    от 0,05 вар •с до

    9999 Мвар^ч

    ± 1,5%

    приведенная

    10

    Энергия полная

    дт 0,05 В Ус до

    9999 МВВч

    ± 1,5%

    приведенная

    где:   инд.- индуктивный,

    емк. - емкостной.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,5 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В

    от 49 до 476

    Потребляемая мощность В-А, не более

    13,4

    Габаритные размеры (д*ш*в), мм

    96х 96x48

    Масса, кг

    0,250

    Нормальные условия применения:

    Диапазон температур, °С

    от 18 до 28

    Относительная влажность воздуха, %

    от 30 до 80

    Рабочие условия применения:

    Диапазон температур, °С

    от минус 10 до 55

    Относительная влажность воздуха, %

    от 15 до 95 при + 25°С

    без конденсации

    Степень загрязнения

    2

    Рабочая высота над уровнем моря, м

    от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96

    IP20

    Предельные условия транспортирования:

    Диапазон температур, °С

    от минус 20 до 70

    Таблица 6 - Метрологические характеристики приборов UMG96S

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерений

    1

    Напряжение переменного тока

    фаза- нейтраль фаза-фаза

    Трехфазная 4проводная система (10 - 300) В (10 - 520)В

    приведенная

    ±0,5% ±1,0%

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,01 - 6) А

    (0,01 - 18) А

    приведенная ±0,5 % ±1,5 %

    3

    Мощность активная

    от 0,1 Вт до 1,8 кВт

    ± 1,0% приведенная

    4

    Мощность реактивная

    от 0,1 вар до 1,8 квар

    ± 1,0% приведенная

    5

    Мощность полная

    от 0,1 В А до 1,8 кВ А

    ± 1,0% приведенная

    6

    Коэффициент мощности

    (0,0 инд.-1,0-0,0 емк.)

    ± 1,0 % приведенная

    7

    Частота (напряжения)

    (46 - 65) Гц

    ± 0,1% относительная

    8

    Энергия активная

    от 0,05 Вт^с до

    9999 МВт-ч

    С трансф. тока . ./5 А -

    кл. т. 1

    С трансф. тока .. ./1 А -

    кл. т. 2

    9

    Энергия реактивная

    дт 0,05 вар •с до 9999 Мвар^ ч

    С трансф. тока .../5 А -

    кл. т. 1

    С трансф. тока .../1 А -

    кл. т. 2

    10

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 2,0 % приведенная

    11

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 2,0 % приведенная

    12

    Уровень отдельных гармонических составляющих напряжения (с 1 по 20)

    (0,1 - 300) В

    ± 2,0 % приведенная

    13

    Уровень отдельных гармонических составляющих тока (с 1 по 20)

    (0,001 - 6) А

    ± 2,0 % приведенная

    где:   инд.- индуктивный,

    емк. - емкостной.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,5 % на каждый °С.

    Общие технические характеристики Напряжение питания:

    переменного тока, В

    Потребляемая мощность, В • А, не более Габаритные размеры (дхщхв), мм Масса, кг

    Нормальные условия применения:

    от 10 до 520

    3

    96х 96х 48

    0,250

    Диапазон температур, °С Относительная влажность воздуха, % Рабочие условия применения:

    от 18 до 28

    от 30 до 80

    Диапазон температур, °С

    от минус 10 до 55

    Относительная влажность воздуха, %                        от 15 до 95 при + 25°С

    без конденсации

    Степень загрязнения                                        2

    Рабочая высота над уровнем моря, м                        от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 IP20 Предельные условия транспортирования:

    Диапазон температур, °С                                   от минус 20 до 70

    Таблица 7 - Метрологические характеристики приборов UMG 103

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерений

    1

    Напряжение переменного тока

    фаза - нейтраль фаза-фаза

    Трехфазная

    4-проводная система (115 - 240) В (80 - 415)В

    приведенная ± 0,2 %

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 6) А

    (0,005 - 6) А

    приведенная

    ± 0,2 % ± 0,5 %

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± 0,5 %

    приведенная

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± 0,5 %

    приведенная

    5

    Мощность полная

    от 0,05 В А до

    2,5 кВ^А

    ± 0,5 %

    приведенная

    6

    Угол сдвига фаз

    (минус 180 - 0 - 180)

    ± 0,2 %

    приведенная

    7

    Коэффициент мощности

    (0,0 инд.-1,0 -0,0 емк.)

    ± 2,0 %

    приведенная

    8

    Частота (напряжения)

    (45 - 65) Гц

    ± 0,1 %

    относительная

    9

    Энергия активная

    от 0,05 Вт^с до 9999

    МВт^ч

    С трансф. тока .. ./5 А -кл. t.0,5S С трансф. тока .../1 А - кл. т. 1

    10

    Энергия реактивная

    от 0,05 вар •с до

    9999 Мвар^ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    11

    Энергия полная

    от 0,05 В Ат до

    9999 \1В%ч

    ± 0,5 %

    приведенная

    12

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 3,0 %

    приведенная

    13

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 3,0 %

    приведенная

    где: инд. - индуктивный,

    емк. - емкостной.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Напряжение питания: переменного тока, В постоянного тока, В

    от 115 до 240

    от 80 до 240

    Таблица 8 - Метрологические характеристики приборов UMG 104.

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная 4-проводная система (60 - 600) В (18 - 1000) В

    ± 0,2 %

    относительная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,001 - 6) А

    (0,001 - 6) А

    относительная

    ± 0,5 % ± 0,5 %

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± 0,4 %

    относительная

    4

    Мощность реактивная

    от 0,05 вар до

    2,5 квар

    ± 0,4 %

    относительная

    5

    Коэффициент мощности

    (0,0 инд.-1,0-0,0 емк.)

    ± 0,4 %

    относительная

    6

    Частота (напряжения)

    (45 - 65) Гц

    ±0,01 Гц

    7

    Энергия активная

    от 0,05 Вт^ч до

    9999 ГВт^ч

    С трансф. тока .. ./5 А - кл.

    т. 0,5S

    С трансф. тока .../1 А - кл.

    т. 1

    8

    Энергия реактивная

    от 0,05 вар^ч до

    9999 Мвар^ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    9

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 %

    относительная

    10

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 %

    относительная

    11

    Температура (с датчиками)*

    от минус 99°С до 500°С

    ± 1,5% приведенная

    где: инд. - индуктивный,

    емк. - емкостной .

    (*) - полное сопротивление датчик+линия не более 4 кОм.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В

    от 95 до 240

    постоянного тока, В

    от 135 до 340

    Потребляемая мощность В • А, не более

    0,1

    Габаритные размеры (дхщхв), мм

    107,5х90х82

    Масса, кг

    0,350

    Нормальные условия применения:

    Диапазон температур, °С

    от 18 до 28

    Относительная влажность воздуха, %

    от 30 до 80

    Рабочие условия применения:

    Диапазон температур, °С

    от минус 10 до 55

    Относительная влажность воздуха, %

    от 5 до 95 при + 25 °С

    без конденсации

    Степень загрязнения

    2

    Рабочая высота над уровнем моря, м

    от 0 до 2000

    Предельные условия транспортирования:

    Диапазон температур, °С

    от минус 20 до 70

    Таблица 9 - Метрологические характеристики приборов UMG 503

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная

    4-проводная система (50 - 500) В

    (90 - 870) В

    ± 0,2 %

    приведенная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    приведенная

    ± 0,2 % ± 0,6 %

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± 0,5 %

    приведенная

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± 0,5 %

    приведенная

    5

    Мощность полная

    от 0,05 В А до 2,5 кВ А

    ± 0,5 %

    приведенная

    6

    Коэффициент мощности

    (0,0 инд.-1,0-0,0 емк.)

    ±1,0%

    приведенная

    7

    Частота (напряжения)

    (45 - 65) Гц

    ±0,1 %

    относительная

    8

    Энергия активная

    от 0,05 Вт •с до 9999 МВт^ч

    ± 0,5 % приведенная

    9

    Энергия реактивная

    от 0,05 вар •с до

    9999 Мвар^ч

    ± 0,5 %

    приведенная

    10

    Энергия полная

    от 0,05 В Ат до

    9999 МВУч

    ± 0,5 %

    приведенная

    11

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 %

    приведенная

    12

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 %

    приведенная

    13

    Уровень отдельных гармонических составляющих напряжения (с 1 по 20)

    (0 - 9999) В

    ± 0,5 %

    приведенная

    14

    Уровень отдельных гармонических составляющих тока (с 1 по 20)

    (0,005 - 5) А (1 А)

    ± 0,5 %

    приведенная

    где: инд. - индуктивный, емк. - емкостной .

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,2 % на каждый °С.

    Общие технические характеристики

    Напряжение питания: переменного тока, В постоянного тока, В

    от 15 до 370

    от 20 до 165

    Потребляемая мощность В • А, не более                        7

    Изоляция прибора между измерительными входами и корпусом выдерживает в течение 1 минуты действие напряжения переменного тока синусоидальной формы 3250 В частотой 50 Гц.

    Изоляция прибора между релейными выходами,

    дополнительным входом и

    измерительными входами для тока и корпусом выдерживает в течение 1 минуты действие напряжения переменного тока синусоидальной формы 2200 В частотой 50 Гц.

    Габаритные размеры (дхшхв), мм для панельного монтажа для монтажа на DIN-рейку Масса, кг

    Нормальные условия применения:

    144x144x66,5

    144x144x81,5

    1,0

    Диапазон температур, °С Относительная влажность воздуха, % Рабочие условия применения:

    от 18 до 28

    от 30 до 80

    Диапазон температур, °С Относительная влажность воздуха, %

    от минус 10 до 50

    от 15 до 95 при 25 °С без конденсации

    Степень загрязнения

    2

    от 0 до 2000

    IP20

    от минус 20 до 60

    Рабочая высота над уровнем моря, м

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 Предельные условия транспортирования:

    Диапазон температур, °С

    Таблица 10 - Метрологические характеристики приборов UMG 505

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная

    4-проводная система (50 - 500)В

    (80 - 870)В

    ± 0,2 %

    приведенная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    приведенная ± 0,2 %

    ± 0,6 %

    3

    Мощность активная

    от 0,05 Вт до2,5 кВт

    ± 0,5 %

    приведенная

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± 0,5 %

    приведенная

    5

    Мощность полная

    от 0,05 В А до 2,5 кВ А

    ± 0,5 %

    приведенная

    6

    Коэффициент мощности

    (0,0 инд.-1,0-0,0 емк.)

    ± 1,0%

    приведенная

    7

    Частота (напряжения)

    (45 - 65) Гц

    ±0,1 %

    относительная

    8

    Энергия активная

    от 0,05 Вт^с до 9999 МВт^ч

    ± 0,5 % приведенная

    9

    Энергия реактивная

    от 0,05 вар^с до 9999 Мвар^ч

    ± 0,5 % приведенная

    10

    Энергия полная

    от 0,05 B'A'U до 9999

    МВ^А-ч

    ± 0,5 % приведенная

    11

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 % приведенная

    12

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 % приведенная

    13

    Уровень отдельных гармонических составляющих напряжения (с 1 по 20)

    (0 - 9999) В

    ± 0,5 % приведенная

    14

    Уровень отдельных гармонических составляющих тока (с 1 по 20)

    (0,005 - 5 А) (1 А)

    ± 0,5 % приведенная

    где: инд. -индуктивный,

    емк. - емкостной.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,2 % на каждый °С.

    Общие технические характеристики

    Напряжение питания: переменного тока, В                                         от 15 до 265

    постоянного тока, В                                          от 20 до 370

    Потребляемая мощность, В •А, не более                        7

    Изоляция прибора между измерительными входами и корпусом выдерживает в течение 1

    минуты действие напряжения переменного тока синусоидальной формы 3250 В частотой 50 Гц.

    Изоляция прибора между релейными выходами,

    дополнительным входом и

    измерительными входами для тока и корпусом выдерживает в течение 1 минуты действие напряжения переменного тока синусоидальной формы 2200 В частотой 50 Гц.

    Габаритные размеры (дхщхв), мм для панельного монтажа для монтажа на DIN-рейку Масса, кг

    Нормальные условия применения:

    144х144х61,5

    144х144х81,5

    1,0

    Диапазон температуры, °С

    Относительная влажность воздуха, % Рабочие условия применения:

    от 18 до 28

    от 30 до 80

    Диапазон температуры, °С Относительная влажность воздуха, %

    от минус 10 до 50 от до 95 при 25 °С без

    Степень загрязнения

    Рабочая высота над уровнем моря, м

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 Предельные условия транспортирования:

    Диапазон температуры, °С

    конденсации

    2

    от 0 до 2000

    IP20

    от минус 20 до 60

    Таблица 11 - Метрологические характеристики приборов UMG 507.

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная

    4-проводная система (50 - 500) В (80 - 870) В

    ± (0,2 % Хизм„ + 0,02 % Хк)

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    ± (0,2 % Хизм + 0,05 % Хк) ± (0,6% Хизм„ + 0,02 % Хк)

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± (0,4 % Хизм + 0,1 % Хк )

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± (0,4 % Хизм + 0,1 % Хк)

    5

    Мощность полная

    от 0,05 В А до 2,5 кВ А

    ± (0,4 % Хизм + 0,1 % Хк)

    6

    Угол сдвига фаз

    (минус 180 - 0 - 180)

    ±0,5°

    7

    Частота (напряжения)

    (45 - 65) Гц

    ± (0,2 % Хизм + 0,75 % Хк)

    8

    Энергия активная

    от 0,05 Вт^ч до

    9999 ГВт^ ч

    кл. т. 1

    9

    Энергия реактивная

    от 0,05 ва|.у ч -

    9999 Мвар^ч

    кл. т. 1

    10

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 %

    относительная

    11

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 %

    относительная

    12

    Уровень отдельных гармонических составляющих напряжения (с 1 по 15)

    (0 - 9999)В

    ± 0,5 %

    относительная

    13

    Температура (с датчиками)*

    (минус 99 - 500) °С

    ± 1,5% приведенная

    где: Хизм - измеренное значение;

    Хк - конечное значение предела измерений;

    (*) - полное сопротивление датчик+линия не более 4 кОм.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В

    от 15 до 265

    постоянного тока, В

    от 20 до 370

    Потребляемая мощность В • А, не более

    9

    Габаритные размеры (дхщхв), мм

    144х144х66,5

    Масса, кг

    Нормальные условия применения:

    0,85

    Диапазон температур, °С

    от 18 до 28

    Относительная влажность воздуха, % Рабочие условия применения:

    от 30 до 80

    Диапазон температур, °С

    от минус 10 до

    Относительная влажность воздуха, %

    от 15 до 95 при 25°С без конденсации

    Степень загрязнения

    2

    Рабочая высота над уровнем моря, м

    от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96

    Предельные условия транспортирования:

    IP20

    Диапазон температур, °С

    от минус 20 до 70.

    55

    Таблица 12 - Метрологические характеристики приборов UMG 508

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная 4-проводная система (10 - 600) В (18 - 1000) В

    ±0,1 %

    относительная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    относительная ± 0,2 % ± 0,5 %

    3

    Мощность активная

    От 0,05 Вт до 2,5 кВт

    ± 0,2 %

    относительная

    4

    Мощность реактивная

    От 0,05 вар до 2,5 квар

    ± 0,2 %

    относительная

    5

    Мощность полная

    От 0,05 ВА до 2,5 кВ •А

    ± 0,2 %

    относительная

    6

    Угол сдвига фаз

    (минус 180 - 0 - 180)

    ± 0,5°

    7

    Частота (напряжения)

    (45 - 65) Гц

    ± 0,01 Гц

    8

    Энергия активная

    От 0,05 Вт^ч до

    9999 ГВт^ч

    С трансф. тока .../5 А -кл. т. 0,2S

    С трансф. тока .../1 А -кл. т. 0,5S

    9

    Энергия реактивная

    От 0,05 вар^ч до

    9999 Мвар^ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    10

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 %

    относительная

    11

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 %

    относительная

    12

    Уровень отдельных гармонических составляющих напряжения (с 1 по 40)

    (0 - 9999) В

    ± 0,5 %

    относительная

    13

    Уровень отдельных гармонических составляющих тока (с 1 по 40)

    (0,005 - 5 А) (1 А)

    ± 0,5 %

    относительная

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В                                          от 20 до 240

    постоянного тока, В                                          от 20 до 340

    Потребляемая мощность, В •А, не более                        10

    Габаритные размеры (д*ш*в), мм                               144*144*75

    Масса, кг                                                          1,0

    Нормальные условия применения:

    Диапазон температур, °С                                        от 18 до 28

    Относительная влажность воздуха, %

    Рабочие условия применения:

    от 30 до 80

    Диапазон температур, °С Относительная влажность воздуха, %

    от минус 10 до 55 от 5 до 95 при 25 °С без конденсации

    Степень загрязнения

    Рабочая высота над уровнем моря, м

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96

    Предельные условия транспортирования:

    2

    0...2000

    IP20

    Диапазон температур, °С

    от минус 20 до 70

    Таблица 13 - Метрологические характеристики приборов UMG 510

    № пп

    Измеряемая величина

    Диапазон измерений

    Частота

    Cos ф

    Погрешность измерения

    1

    Напряжение переменного тока

    фаза-нейтраль фаза-фаза

    Трехфазная 4проводная система (50 - 500)В (80 - 870) В

    (15 - 75) Гц

    ± (0,2 % Хизм + 0,02 % Хк)

    2

    Сила   переменного

    тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    (45 - 65)Гц

    (15 - 75) Гц

    ± (0,2 % Хизм + 0,05 % Хк)

    ± (0,6 % Хизм + 0,05 % Хк)

    3

    Мощность активная

    от 0,05 Вт до

    2,5 кВт

    (45 - 65) Гц

    ± 0,2 %

    относительная

    4

    Мощность реактивная

    от 0,05 вар до

    2,5 квар

    (45 - 65) Гц

    ± 0,2 %

    относительная

    5

    Мощность полная

    от 0,05 В А до

    2,5 кВА

    (45 - 65)Гц (45 - 65)Гц (45 - 65)Гц (15 - 75)Гц

    1

    >0,8

    >0,5

    >0,5

    ± (0,4 % Хизм + 0,0075 %Хк) ± (0,75 % Хизм +0,0075%Хк)

    ± (1,5 % Хизм + 0,0075 Хк)

    ± (6,0 % Хиэм + 0,0075 %Хк)

    6

    Угол сдвига фаз

    (минус 180-0180)

    (45 - 65)Гц

    (15 - 75) Гц

    -

    ±0,5°

    ±2,0°

    7

    Частота (напряжения)

    (15 - 75) Гц

    -

    -

    ±0,01 Гц

    8

    Энергия активная

    от 0,0 Вт^ч до

    9999 ГВт^ч

    С трансф. тока .../5 А -кл. т. 0,2S С

    трансф. тока .../1 А - кл. т. 0,5S'

    9

    Энергия реактивная

    от 0,05 вар^ч до 9999

    Мвар • ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    10

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 % относительная

    11

    Коэффициент

    Нелинейных

    Искажений тока

    (0,0 - 100)%

    ± 0,5 % относительная

    12

    Уровень отдельных гармонических составляющих напряжения (с 1 по 50)

    (0 - 9999)В

    -

    -

    ± 0,5 %

    относительная

    12

    Уровень отдельных гармонических составляющих тока (с 1 по 50)

    (0,005 - 5) А

    (1 А)

    -

    -

    ± 0,5 %

    относительная

    где: Хизм -измеренное значение;

    Хк - конечное значение предела измерений;

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В

    от 15 до 265

    постоянного тока, В

    от 20 до370

    Потребляемая мощность В •А, не более

    10

    Габаритные размеры (дхщхв), мм

    144x144x66,5

    Масса, кг

    Нормальные условия применения:

    1,0

    Диапазон температур, °С

    Относительная влажность воздуха, %

    Рабочие условия применения:

    от 18 до 28

    Диапазон температур, °С

    от минус 10 до 50

    Относительная влажность воздуха, %

    от 15 до 95 при 25 °С без конденсации

    Степень загрязнения

    2

    Рабочая высота над уровнем моря, м

    от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96

    Предельные условия транспортирования:

    IP20

    Диапазон температур, °С

    от минус 20 до 60.

    Таблица 14 - Метрологические характеристики приборов UMG 511.

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная 4-проводная система (10 - 600) В (18 - 1000)В

    ±0,1 %

    относительная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,005 - 5) А

    (0,06 - 15) А

    Относительная ± 0,2 % ± 0,5 %

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± 0,2 %

    относительная

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± 0,2 %

    относительная

    5

    Мощность полная

    от 0,05 В А до2.5 кВ А

    ± 0,2 %

    относительная

    6

    Угол сдвига фаз

    (минус 180 - 0 - 180)

    ±0,5°

    7

    Частота (напряжения)

    (45 - 65) Гц

    ±0,01 Гц

    8

    Энергия активная

    от 0,05 Вт^ч до

    9999 ГВт^ч

    С трансф. тока .../5 А -кл. т. 0,2S

    С трансф. тока .../1 А -кл. т. 0,5S

    9

    Энергия реактивная

    от 0,05 вар^ч до

    9999 Мвар^ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    10

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± 0,5 %

    относительная

    11

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± 0,5 %

    относительная

    12

    Уровень отдельных гармонических составляющих напряжения (с 1 по 63)

    (0 - 9999)В

    ± 0,5 %

    относительная

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В

    от 20 до 240

    постоянного тока, В

    от 20 до 340

    Потребляемая мощность В •А, не более

    10

    Габаритные размеры (дхщхв), мм

    144x144x75

    Масса, кг

    Нормальные условия применения:

    1,08

    Диапазон температур, °С

    от 18 до 28

    Относительная влажность воздуха, %

    Рабочие условия применения:

    от 30 до 80

    Диапазон температур, °С

    от минус 10 до 55

    Относительная влажность воздуха, %

    от 5 до 95 при 25 °С без конденсации

    Степень загрязнения

    2

    Рабочая высота над уровнем моря, м

    от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96

    Предельные условия транспортирования:

    IP20

    Диапазон температур, °С

    от минус 20 до 70

    Таблица 15 - Метрологические характеристики приборов UMG 604

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная

    4-проводная система (10 - 600)В (10 - 1000) В

    ± (0,2 % Хизм + 0,02 % Хк)

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,001 - 7,5) А

    (0,001 - 7,5) А

    ± (0,2 % Хизм + 0,05 % Хк) ± (0,6 % Хизм + 0,02 % Хк)

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± (0,4 % Хизм + 0,1 % Хк)

    4

    Мощность реактивная

    от 0.05 вар до 2,5 квар

    ± (0,4 % Хизм + 0,1 % Хк)

    5

    Коэффициент мощности

    (0,0 инд.-1,0-0,0 емк.)

    ± (0,4 % Хизм + 0,1 % Хк )

    6

    Частота (напряжения)

    (45 - 65) Гц

    ±0,1 % относительная

    7

    Энергия активная

    от 0,05 Вт^ч до 9999 ГВт^ч

    С трансф. тока .../5 А -кл. т. 0,2S

    С трансф. тока .../1 А -кл. т. 0,5S 1

    8

    Энергия реактивная

    от 0,05 вар^ч до

    9999 Мвар^ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    9

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± (0,5 % Хизм + 0,05 % Хк )

    10

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± (0,5 % Хизм + 0,05 % Хк)

    11

    Температура (с датчиками)*

    от минус 99°С до 500 °С

    ± 1,5% приведенная

    где:   Хизм -измеренное значение;

    Хк - конечное значение предела измерений;

    инд. - индуктивный, емк. - емкостной.

    (*) - полное сопротивление датчик+линия не более 4 кОм.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В постоянного тока, В

    Потребляемая мощность, В • А, не более Габаритные размеры (дхщхв), мм Нормальные условия применения:

    от 50 до 240

    от 50 до 340

    9

    107,5x90x82

    Диапазон температур, °С Относительная влажность воздуха, % Рабочие условия применения:

    от 18 до 28

    от 30 до 80

    Диапазон температур, °С Относительная влажность воздуха, %

    от минус 10 до 55 от 5 от 95 при 25 °С без конденсации

    Степень загрязнения                                           2

    Рабочая высота над уровнем моря, м                            от 0 до 2000

    Предельные условия транспортировани:

    Диапазон температур, °С                                       от минус 20 до 70

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96   IP20

    Диапазон температур, °С                                       от минус 20 до 70

    Таблица 16 - Метрологические характеристики приборов UMG 605

    № пп

    Измеряемая величина

    Диапазон измерений

    Погрешность измерения

    1

    Напряжение переменного тока фаза-нейтраль фаза-фаза

    Трехфазная

    4-проводная система (10 - 277) В

    (10 - 480) В

    ± 0,2 % относительная

    2

    Сила переменного тока

    в фазе в нейтрали

    (0,001 - 6) А

    (0,001 - 6) А

    относительная

    ± 0,2 %

    ± 0,6 %

    3

    Мощность активная

    от 0,05 Вт до 2,5 кВт

    ± 0,4 %

    относительная

    4

    Мощность реактивная

    от 0,05 вар до 2,5 квар

    ± 0,4 %

    относительная

    5

    Коэффициент мощности

    (0,0 инд.-1,0 - 0,0 емк.)

    ± 0,4 %

    относительная

    6

    Частота (напряжения)

    (45 - 65) Гц

    ±0,01 Гц абсолютная

    7

    Энергия активная

    от 0,05 Вт^ч до

    9999 ГВт^ч

    С трансф. тока .. ./5 А -кл. т. 0,5S

    С трансф. тока .../1 А -

    кл. т. 1

    8

    Энергия реактивная

    от 0,05 вар^ч до

    9999 Мвар • ч

    С трансф. тока .../5 А и

    .../1 А - кл. т. 2

    9

    Коэффициент нелинейных искажений напряжения

    (0,0 - 100)%

    ± (0,5 % Хизм + 0,05 % Хк)

    10

    Коэффициент нелинейных искажений тока

    (0,0 - 100)%

    ± (0,5 % Хизм + 0,05 % Хк)

    11

    Температура (с датчиками)*

    от минус 99°С до 500 °С

    ± 1,5% приведенная

    где: Хизм - измеренное значение;

    Хк - конечное значение предела измерений;

    инд. - индуктивный, емк. - емкостной.

    (*) - полное сопротивление датчик+линия не более 4 кОм.

    Дополнительная погрешность, вызванная отклонением температуры от нормальной составляет ± 0,01 % на каждый °С.

    Общие технические характеристики

    Напряжение питания:

    переменного тока, В постоянного тока, В

    Потребляемая мощность, В • А, не более Габаритные размеры (дхщхв), мм Масса, кг

    Нормальные условия применения:

    от 20 до 240

    от 20 до 340

    9

    107,5x90x82

    0,35

    Диапазон температур, °С Относительная влажность воздуха, % Рабочие условия применения:

    от 18 до 28

    от 30 до 80

    Диапазон температур, °С Относительная влажность воздуха, %

    от минус 10 до 55 от 5 до 95 при 25 °С без конденсации

    Степень загрязнения

    Рабочая высота над уровнем моря, м Предельные условия транспортирования:

    2

    от 0 до 2000

    Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96     IP20

    Диапазон температур, °С

    от минус 20 до 70.
