Номер по Госреестру СИ: 73249-18
73249-18 Трансформаторы тока
(KUW)
Назначение средства измерений:
Трансформаторы тока KUW (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Программное обеспечение
отсутствует.Таблица 1 -
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока KUW
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Изготовитель
Фирма «Janitza electronics GmbH», ГерманияАдрес: Vor dem Polstuck 6, D-35633 Lahnau, Germany
Телефон (факс): +49 6441 9642-22 (+49 6441 9642-30)
Web-сайт: http://www.j anitza. com
Заявитель
Общество с ограниченной ответственностью «МИГ Электро» (ООО «МИГ Электро») Адрес: 105187, г. Москва, ул. Щербаковская, д. 53, корп. 17
Телефон (факс): +7 (495) 989-77-80
Web-сайт: https://www.mege.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока KUW по принципу конструкции - шинные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации - одноступенчатые. По числу вторичных обмоток - с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации.
Трансформаторы предназначены для установки на изолированных кабелях и проводах комплектных распределительных устройств (КРУ) и являются комплектующими изделиями.
Корпус и сердечник трансформаторов являются разъемными и соединяются при помощи защелки (фиксатора). Крепление трансформаторов на месте установки осуществляется с помощью диэлектрических кабельных стяжек.
Трансформаторы не имеют встроенной первичной обмотки. Первичной обмоткой является изолированный кабель соответствующего размера.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в оболочку из пластмассы, которая формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
Выводы вторичной обмотки трансформаторов представляют собой два цветных гибких многожильных провода. Длина выводов вторичных обмоток оговаривается в заказе.
Трансформаторы тока KUW выпускаются в виде ряда модификаций и конструктивных исполнений, отличающихся номинальным первичным током, габаритами и массой.
Модификации и конструктивное исполнение трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.
Общий вид трансформаторов представлен на рисунках 2 - 5.
На трансформаторах имеется табличка технических данных.
Рабочее положение трансформаторов в пространстве - любое.
Пломбирование трансформаторов тока KUW не предусмотрено.
KUW Х / ХХ - ХХ / Х
|______Номинальный вторичный ток: 1 или 5 А_____________
__________Номинальный первичный ток: от 60 до 1000 А_______ _________________Типоразмер трансформатора: 30; 40; 60 мм___________ Диаметр кабеля первичной обмотки:
1 - 18 мм; 2 - 28 мм; 4 - 42 мм; 4.2 - 2*42 мм
Рисунок 1 - Структура условного обозначения трансформаторов тока KUW

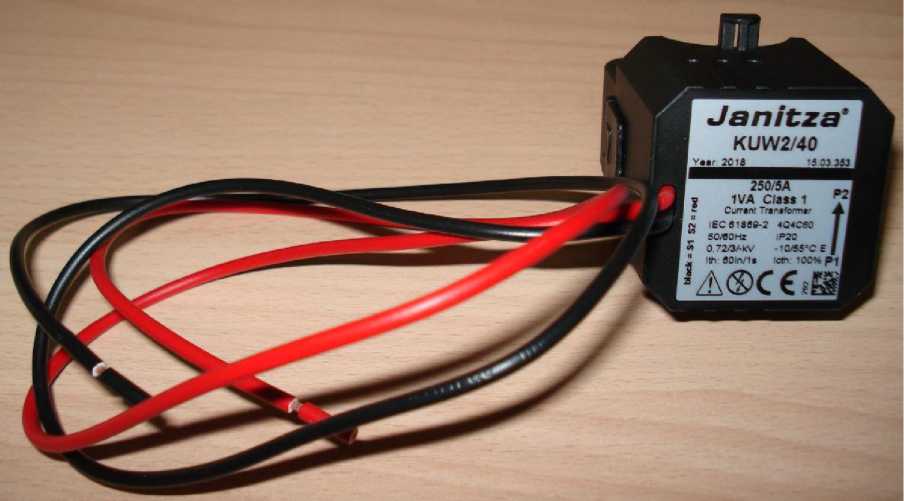

Рисунок 2 - Общий вид трансформаторов тока KUW2/40. Табличка технических данных

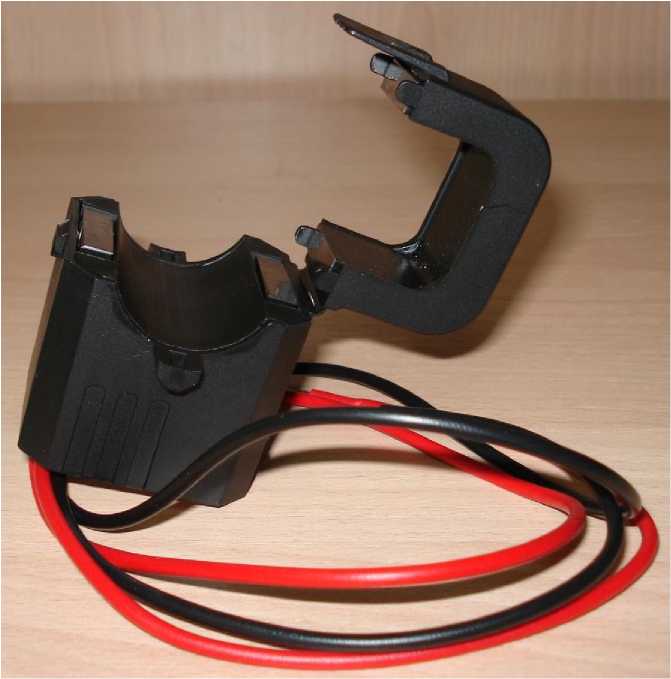

Рисунок 3 - Общий вид трансформаторов тока KUW2/40. Магнитопровод разомкнут

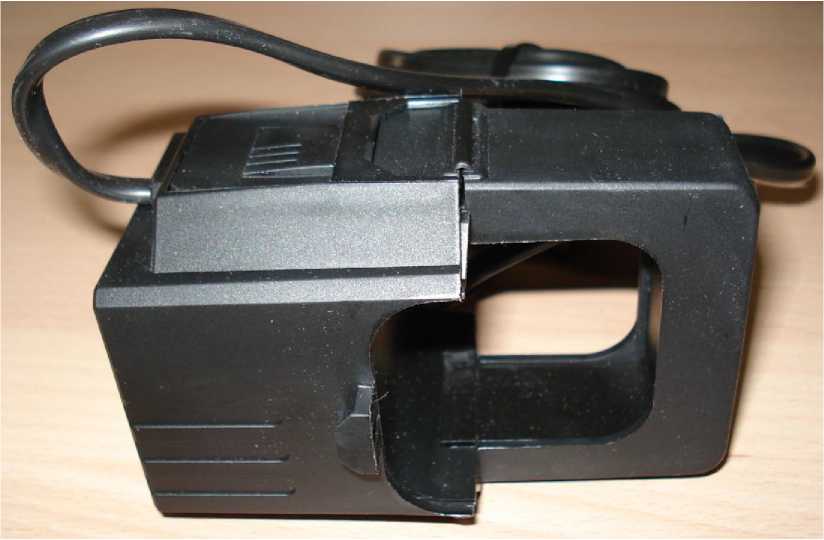

Рисунок 4 - Общий вид трансформаторов тока KUW4/60

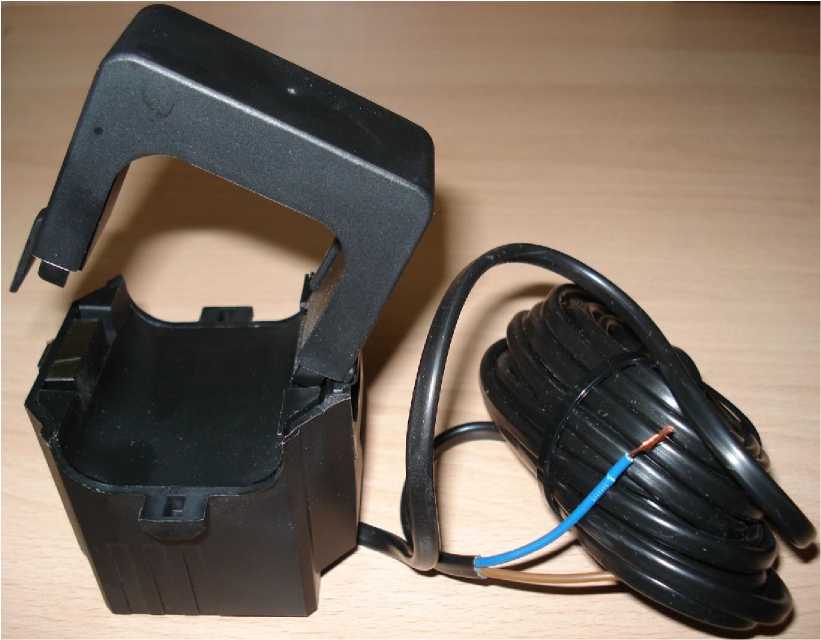

Рисунок 5 - Общий вид трансформаторов тока KUW4/60. Магнитопровод разомкнут
Программное обеспечение отсутствует.
Таблица 1 -
Наименование характеристики |
Значение |
Номинальное напряжение трансформатора, кВ |
0,66 |
Наибольшее рабочее напряжение, кВ |
0,72 |
Номинальный первичный ток, А |
от 60 до 1000 |
Номинальный вторичный ток, А |
1 или 5 |
Количество вторичных обмоток |
1 |
Номинальная вторичная нагрузка, В^А |
0,5; 1 |
Класс точности |
0,5; 1; 3 |
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, ^Бном |
от 5 до 10 |
Номинальная частота напряжения сети, Гц |
50; 60 |
Габаритные размеры, мм, (длинахширинахвысота) |
от 50х40х36 до 109х65х45 |
Масса, кг |
от 0,24 до 0,9 |
Рабочие условия измерений:
|
от -10 до +55 85 |
Средний срок службы, лет |
30 |
