Номер по Госреестру СИ: 82794-21
82794-21 Анализаторы мощности
(UMG)
Назначение средства измерений:
Анализаторы мощности UMG (далее - анализаторы) предназначены для измерений, регистрации, отображения и передачи по цифровым интерфейсам параметров электрических величин в сетях переменного тока промышленной частоты: напряжения и силы переменного тока, частоты переменного тока, коэффициента мощности, активной, реактивной, полной мощности.
Внешний вид.
Анализаторы мощности
Рисунок № 1
Внешний вид.
Анализаторы мощности
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение (далее по тексту - ПО) реализовано аппаратно и является метрологически значимым. Метрологические характеристики анализаторов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора анализаторов предприятием-изготовителем и недоступно для потребителя. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО «GridVis» не является метрологически значимым и предназначено для программирования анализаторов, отображения и анализа измеренных данных.
Идентификационные данные встроенного ПО анализаторов приведены в таблице 2.
Таблица 2 -
ПО
данные
Идентификационные данные (признаки) |
Значение | ||
UMG 806 |
UMG 96-PA |
UMG 96-S2 | |
Идентификационное наименование ПО |
Firmware UMG 806 |
Firmware UMG 96-PA |
Firmware UMG96-S2 |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 | ||
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на табличку с техническими данными анализатора и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийдля модификации UMG 96-S2 представлены в разделе 7 «Установка» руководства по эксплуатации, для модификаций UMG 96 PA, UMG 96-PA MID представлены в разделе 3 «Краткое описание устройства» руководства по эксплуатации, для модификации UMG 806 в разделе 7 «Подключение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам мощности UMGГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Изготовитель
Фирма «Janitza electronics GmbH», Германия Адрес: Vor dem Polstuck 6, D-35633 Lahnau, Germany Телефон (факс): +49 6441 9642-22 (+49 6441 9642-30)Web-сайт: www.janitza.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6. Телефон: +7 (495) 775-48-45, +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия анализаторов основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее анализаторов, сохраняются в памяти анализаторов и передаются через коммуникационные интерфейсы (Ethernet, RS485, USB) в информационные системы и системы управления более высокого уровня.
Анализаторы относятся к классу микропроцессорных программируемых измерительно вычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.
Анализаторы имеют несколько входов для измерений напряжения переменного тока и несколько входов для измерений силы переменного тока в зависимости от модификации. Измерение напряжения переменного тока может осуществляться как непосредственным подключением прибора к электрической цепи, так и через трансформаторы напряжения. Измерение силы переменного тока возможно только через трансформаторы тока с номинальными вторичными токами 1 и 5 А. Анализатор ы измеряют среднеквадратические значения напряжения и силы переменного тока.
Основные узлы анализаторов: входные первичные преобразователи напряжения и силы переменного тока, аналого-цифровой преобразователь (АЦП), микропроцессор, схема интерфейсов, блок питания, дисплей.
Анализаторы выпускаются в следующих модификациях: UMG 806, UMG 96-PA, UMG 96-PA MID, UMG 96-S2.
Модификации UMG 96-PA, UMG 96-PA MID имеют следующие модули расширения UMG 96-PA-RCM-EL, UMG 96-PA-RCM, предназначенные для контроля тока утечки.
Модификации приборов отличаются друг от друга функциональностью, количеством цифровых/импульсных выходов, наличием или отсутствием цифровых входов, интерфейсами связи и имеют различные исполнения в зависимости от типа интерфейсов, вида индикаторов, варианта монтажа.
Модификации приборов отличаются классами точности измерений активной, реактивной и полной электрической энергии (мощности). Классы точности для каждой модификации указаны в таблице 1.
Таблица 1 - Классы точности измерений электрической энергии (мощности)
Тип энергии (мощности) |
Классы точности измерений электрической энергии (мощности) | ||
UMG 806 |
UMG 96-PA, UMG 96-PA MID |
UMG 96-S2 | |
Активная |
0,5 |
0,2S; 0,2 |
0,5S; 0,5 |
Реактивная |
0,5 |
1,0 |
1,0 |
Полная |
0,5 |
0,5 |
0,5 |
Для защиты измеренных и запрограммированных параметров от несанкционированного доступа, приборы имеют защиту в виде пользовательского пароля. Программирование приборов и получение результатов измерений возможно разными способами: непосредственно на приборе с помощью функциональных кнопок, с помощью внешнего ПО для программирования GridVis, через интерфейс RS485 с использованием протокола Modbus.
На передней панели анализаторов расположены жидкокристаллический дисплей, функциональные кнопки управления и светодиодные индикаторы. Клеммы для подключения к измерительной цепи, цепи питания и интерфейсы у анализаторов расположены на боковых панелях.
Знак поверки наносится на корпус анализатора в виде клейма или наклейки, как показано на рисунках 1-3, и на свидетельство о поверке в соответствии с действующим законодательством.
Заводские номера наносятся на шильд-наклейку типографским способом. Общий вид анализаторов с указанием мест нанесения знака поверки представлены на рисунке 1.
Пломбирования анализаторов не предусмотрено.
Место нанесения знака поверки

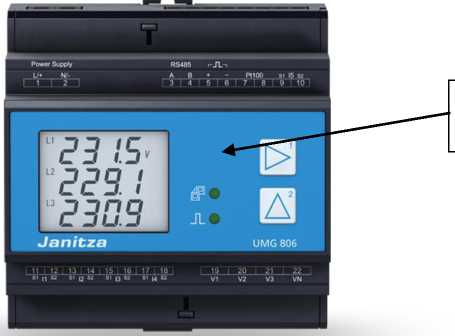

Рисунок 1 - Общий вид анализаторов мощности UMG 806 с указанием мест нанесения знака поверки
Место нанесения знака поверки

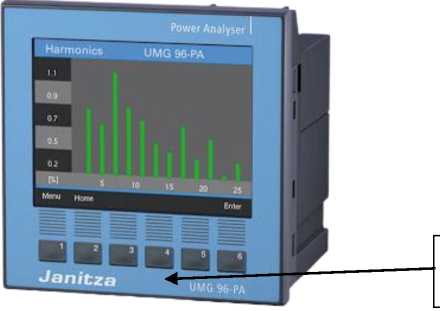

Рисунок 2 - Общий вид анализаторов мощности UMG 96-PA UMG 96 PA, UMG 96-PA MID с
указанием мест нанесения знака поверки
Energy Analyser
Jl~ Э C Ci cВ® Janitza
UMG 96-S2
Место нанесения знака поверки
Рисунок 2 - Общий вид анализаторов мощности UMG 96-S2 с указанием мест нанесения знака поверки
Таблица 11 -
Наименование |
Обозначение |
Количество |
Анализатор мощности UMG |
.1) |
1 шт. |
Руководство по эксплуатации* |
- |
1 экз. |
Методика поверки |
МП-218/10-2020 |
1 экз. |
Упаковка |
- |
1 шт. |
Дополнительные принадлежности** |
- |
1 комплект |
Комплект монтажных частей |
- |
1 комплект |
Примечания 1) - в зависимости от заказа; * Поставляется на CD-диске; **Дополнительные принадлежности поставляются в соответствии с договором поставки. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон измерений фазного напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В - для модификации UMG 806 |
от 0 до 230 |
- для модификации UMG 96 PA, UMG 96-PA MID |
от 10 до 417 |
- для модификации UMG 96-S2 |
от 10 до 300 |
Диапазон измерений линейного напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В - для модификации UMG 806 |
от 0 до 400 |
- для модификации UMG 96 PA, UMG 96-PA MID |
от 18 до 720 |
- для модификации UMG 96-S2 |
от 18 до 620 |
Пределы допускаемой основной относительной погрешности измерений фазного и линейного напряжения переменного тока, % |
±0,2 |
Температурный коэффициент при измерении фазного (линейного) напряжения переменного тока, %/°С |
±0,01 |
Диапазон измерений среднеквадратического значения силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,005 до 6 |
Пределы допускаемой относительной погрешности измерений силы переменного тока, % - для модификации UMG 806 |
±0,5 |
- для модификации UMG 96 PA, UMG 96-PA MID |
±0,2 |
- для модификации UMG 96-S2 |
±0,2 |
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
Пределы допускаемой относительной погрешности измерений частоты переменного тока, % |
±0,05 |
Диапазон измерений среднеквадратического значения n-й гармонической составляющей напряжения переменного тока Un (для n 1 до 50), В |
от 0,01 до 1,2-Uhom1 |
Пределы допускаемой погрешности измерений среднеквадратического значения n-й гармонической составляющей напряжения переменного тока: - относительной погрешности для Un > 0,01- Uhom |
±5,0 |
- абсолютной погрешности для Un < 0,01- Uhom |
±0,0005^ Uhom |
Диапазоны измерений суммарного коэффициента гармонических искажений по напряжению относительной основной гармоники, % - для модификации UMG 806 |
от 1 до 31 |
- для модификации UMG 96 PA, UMG 96-PA MID |
от 1 до 40 |
- для модификации UMG 96-S2 |
от 1 до 15 |
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических искажений по напряжению относительной основной гармоники, % |
±0,3 |
Диапазон измерений коэффициента мощности |
от 0 до 1 |
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности |
±0,5 |
Продолжение таблицы 3
1 |
2 |
Температурный коэффициент при измерении коэффициента мощности, %/°С |
±0,025 |
Диапазон измерений среднеквадратического значения n-й гармонической составляющей силы переменного тока In (для n от 1 до 50), А |
от 0,03 до 1,2- Ihom 2) |
Пределы допускаемой погрешности измерений среднеквадратического значения n-й гармонической составляющей силы переменного тока, %:
|
±5,0 ±0,0015^ Ihom |
Диапазоны измерений суммарного коэффициента гармонических искажений по току относительной основной гармоники, %
|
от 1 до 31 от 1 до 40 от 1 до 15 |
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических искажений по току относительной основной гармоники, % |
±0,3 |
Диапазон измерений активной электрической мощности (энергии), кВт (кВт^ч) |
см.таблицу 4 |
Пределы допускаемой относительной погрешности измерений активной электрической мощности (энергии), % |
см.таблицу 4 |
Температурный коэффициент при измерении активной эклектической мощности и энергии, %/°С |
см.таблицу 5 |
Диапазон измерений реактивной электрической мощности (энергии), вар (вар^ч) |
см.таблицу 6 |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (энергии), % |
см.таблицу 6 |
Температурный коэффициент при измерении реактивной эклектической мощности и энергии, %/°С |
см.таблицу 7 |
Диапазон измерений полной электрической мощности (энергии), ВА (В-А-ч) |
см.таблицу 8 |
Пределы допускаемой относительной погрешности измерений полной электрической мощности (энергии), % |
см.таблицу 8 |
Температурный коэффициент при измерении полной эклектической мощности и энергии, %/°С |
см.таблицу 9 |
Примечания
|
мощности (энергии)
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cos ф |
Пределы допускаемой относительной погрешности, % | |
Для класса точности 0,2 (0,2S) |
Для класса точности 0,5 (0,5S) | |||
0,011ном <1 <0,05 7цо- |
от 0,8^ ином до 1,2' ином |
1,0 |
±0,4 |
±1,0 |
0,05 •Тном < I < 1макс |
±0,2 |
±0,5 | ||
0,02 •Тном < I <0,101но. |
0,5L / 0,8C |
±0,5 |
±1,0 | |
0,10 •Тном < I <1макс |
0,5L / 0,8C |
±0,3 |
±0,6 |
Таблица 5 - Температурный коэффициент при измерении активной электрической мощности
(энергии)
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cos ф |
Средний температурный коэффициент, %/°С | |
Для класса точности 0,2 (0,2S) |
Для класса точности 0,5 (0,5S) | |||
0,05 •Тном < I < 1макс |
от 0,8^ ином до 1,2' ином |
1,0 |
±0,01 |
±0,025 |
0,10 •Тном < I < 1макс |
0,5L |
±0,02 |
±0,05 |
Таблица 6 - Метрологические характеристики при измерении реактивной электрической
мощности (энергии)
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент sin ф (при индуктивной или ёмкостной нагрузке) |
Пределы допускаемой относительной погрешности, % | |
Для класса точности 0,5 |
Для класса точности 1,0 | |||
0,02•Тном < I <0,05 •Тном. |
от 0,8^ ином до 1,2 ином |
1,0 |
0,6 |
±1,25 |
0,05 •Тном < I < Ijuakc |
0,5 |
±1,0 | ||
0,05 Тном <I <0,10Тном |
0,5 |
0,6 |
±1,25 | |
0,10 •Тном < I < 1макс |
0,5 |
0,5 |
±1,0 | |
0,10 •Тном < I < 1макс |
0,25 |
0,6 |
±1,25 |
Таблица 7 - Температурный коэффициент при измерении реактивной электрической
мощности (энергии)
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент sin ф (при индуктивной или ёмкостной нагрузке) |
Средний температурный коэффициент, %/°С ( | |
Для класса точности 0,5 |
Для класса точности 1,0 | |||
0,05 •Тном < I < Гмакс |
от 0,8ином до 1,2^ ином |
1,0 |
0,025 |
±0,05 |
0,10 •Тном < I < 1макс |
0,5 |
0,5 |
±0,075 |
мощности (энергии)
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Пределы допускаемой относительной погрешности для класса точности 0,5, % |
0,021ном < I <0,05 •/ном |
от 0,8-ином до 1Д ином |
±1,0 |
0,05 •/ном < I < 1макс |
±0,5 |
Таблица 9 - Температурный коэффициент при измерении полной электрической мощности (энергии)
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Средний температурный коэффициент, %/°С (для класса точности 0,5) |
0,05 •1ном < I < 1макс |
от 0,8ином до 1Д ином |
±0,05 |
Таблица 10 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Параметры электрического питания: - для модификации UMG 806 | |
- напряжение переменного тока, В |
от 80 до 270 |
- частота переменного тока, Гц |
от 45 до 65 |
- напряжение постоянного тока, В |
от 80 до 270 |
- для модификации UMG 96 PA, UMG 96-PA MID | |
- напряжение переменного тока, В |
от 90 до 277 |
- частота переменного тока, Гц |
от 45 до 65 |
- напряжение постоянного тока, В |
от 90 до 300 |
- для модификации UMG 96-S2 | |
- напряжение переменного тока, В |
от 90 до 265 |
- частота переменного тока, Гц |
от 45 до 65 |
- напряжение постоянного то ка, В |
от 90 до 300 |
Потребляемая мощность, В^А (Вт), не более: - для модификации UMG 806 |
1,5 (0,5) |
- для модификации UMG 96 PA |
4,5 (2) |
- для модификации UMG 96-S2 |
1,5 (0,5) |
Габаритные размеры, мм, не более: - для модификации UMG 806 | |
- ширина |
90 |
- длина |
190 |
- высота |
63,5 |
- для модификации UMG 96 PA, UMG 96-PA MID | |
- ширина |
96 |
- длина |
104,9 |
- высота |
93,2 |
- для модификации UMG 96-S2 | |
- ширина |
96 |
- длина |
104 |
- высота |
48 |
Продолжение таблицы 10
1 |
2 |
Масса, кг, не более:
|
0,300 0,250 0,250 |
Рабочие условия измерений:
|
от -30 до +80 от 5 до 95 от -25 до +70 75 от -25 до +70 75 |
Средняя наработка на отказ, ч |
175000 |
Средний срок службы, лет |
20 |
