Номер по Госреестру СИ: 27467-09
27467-09 Газоанализаторы многоканальные
(AO2000, мод. AO2020, AO2040, AO2040-CU Ex)
Назначение средства измерений:
Газоанализаторы многоканальные АО2000 модели АО2020, АО2040, A02040-CU Ex (далее - газоанализаторы) предназначены для автоматического непрерывного измерения содержания кислорода, оксида и диоксида углерода, диоксида серы, оксидов азота и других газов в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 1

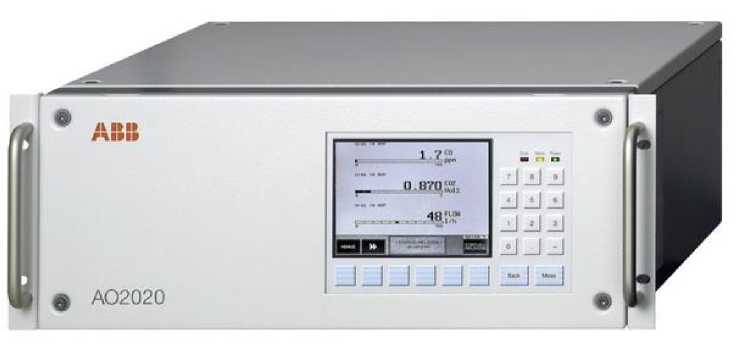

Внешний вид.
Газоанализаторы многоканальные
Рисунок № 2

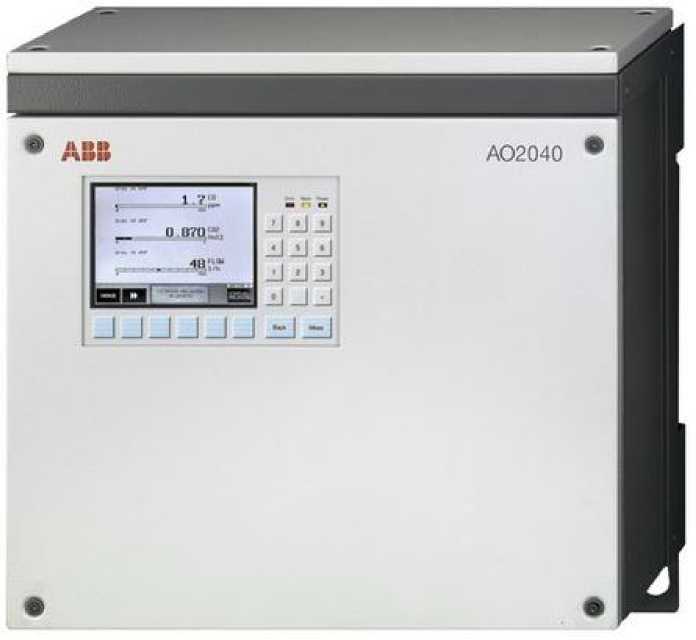

Внешний вид.
Газоанализаторы многоканальные
Рисунок № 3

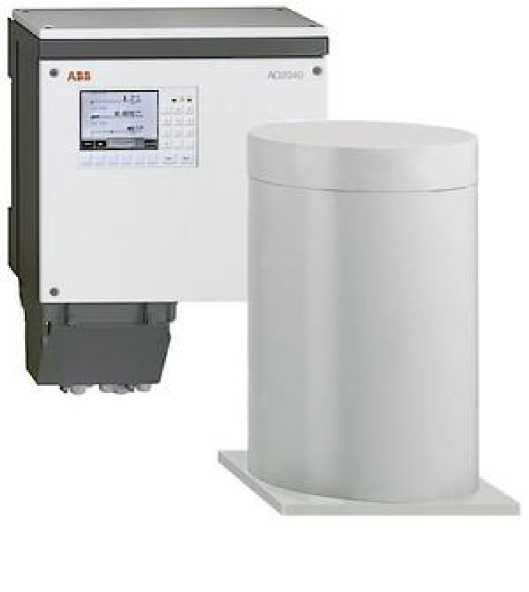

Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.02.2020
Номер записи - 111668
ID в реестре СИ - 334068
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АО2040 с сенсором Limas 11UV, АО2040, АО2020, АО2000 мод. АО2020, АО2000, АО 2020, АО 2000 мод. АО240, А02040, А02000 модель АО2020, EL 3020, Caldos, AO2040 (Uras 26), AO2040, AO2020, AO2000, модель АО2040, AO2000, мод. AO2020, AO2000 модель АО2020, AO2000, AO 2040,
Производитель
Изготовитель - Фирма "ABB Automation GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 186
Выдано извещений - 1
Кол-во периодических поверок - 92
Кол-во средств измерений - 57
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 932 дн.
Приказы РСТ, где упоминается данный тип СИ
№2590 от 2023.12.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
№149 от 2015.02.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№1281 от 2016.09.09 О внесении изменений в описание типа на системы автоматизированные контроля выхлопных газов АСКВГ
№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"
Наличие аналогов СИ: Газоанализаторы многоканальные (AO2000, мод. AO2020, AO2040, AO2040-CU Ex)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
27467-09 Газоанализаторы многоканальные (AO2000, мод. AO2020, AO2040, AO2040-CU Ex) Фирма "ABB Automation GmbH" (ГЕРМАНИЯ ) |
65860-16 Измерители расхода и скорости газового потока (ИС-14.М) АО "Проманалитприбор" (РОССИЯ г.Бердск) |
|
27467-09 Газоанализаторы многоканальные (AO2000, мод. AO2020, AO2040, AO2040-CU Ex) Фирма "ABB Automation GmbH" (ГЕРМАНИЯ ) |
65880-16 Газоанализаторы многокомпонентные (МОНОЛИТ) ООО "МОНИТОРИНГ" (РОССИЯ г. Санкт-Петербург) |
Все средства измерений ООО "МОНИТОРИНГ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27466-04 01.07.2010 |
Газоанализаторы, EL 6010 Фирма "ABB Automation GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27467-05 01.07.2010 |
Газоанализаторы многоканальные, AO2000 Фирма "ABB Automation GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27467-09 06.02.2020 |
Газоанализаторы многоканальные, AO2000, мод. AO2020, AO2040, AO2040-CU Ex Фирма "ABB Automation GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
27467-09 01.08.2014 |
Газоанализаторы многоканальные, AO2000, мод. AO2020, AO2040, AO2040-CU Ex Фирма "ABB Automation GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40823-09 06.02.2020 |
Газоанализаторы многоканальные, EL3000, мод. EL3020, EL3040, EL3060 Фирма "ABB Automation GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
40823-09 01.08.2014 |
Газоанализаторы многоканальные, EL3000, мод. EL3020, EL3040, EL3060 Фирма "ABB Automation GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41831-09 |
Газоанализаторы многоканальные с сенсором, AO2040 (газоанализаторы) Magnos206 (сенсор) Фирма "ABB Automation GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42841-09 06.02.2020 |
Системы газоаналитические, ACF-NT и ACX Фирма "ABB Automation GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Кто поверяет Газоанализаторы многокомпонентные (МОНОЛИТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 28 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 20 | 0 | 20 | 1 | 20 | 0 | 20 | ||
| ФБУ "КОМСОМОЛЬСКИЙ ЦСМ" (RA.RU.311461) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612) | 4 | 0 | 2 | 0 | 4 | 0 | 2 | |||
| ООО "МЕТРОЛОГИЧЕСКАЯ ЛАБОРАТОРИЯ" (РОСС RU.0001.310137) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "НПО "АПК" (RA.RU.312228) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 8 | 0 | 7 | 0 | 8 | 0 | 7 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 11 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 9 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "МЕТРОЛОГИЧЕСКАЯ ЛАБОРАТОРИЯ" (РОСС RU.0001.310137) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МИНУДОБРЕНИЯ" (RA.RU.311730) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "Северсталь" (RA.RU.311612) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тест-С.-Петербург» (RA.RU.311483) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" (RA.RU.312642) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| Филиал "КЧХК" Акционерного общества "Объединенная химическая компания "УРАЛХИМ" в городе К (RA.RU.311333) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| АО "СНПЗ" (RA.RU.311304) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 2 | 2 | 1 | 0 | 3 | 2 | 1 |
Стоимость поверки Газоанализаторы многокомпонентные (МОНОЛИТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4790 | 2779 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 2779 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1044 | 2779 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 2779 |
|
ФБУ Коми ЦСМ Республика Коми |
2990 | 2779 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Система АО2000 с системным контроллером тип Syscon II | ||||
|
AO-SW-Syscon II |
недоступно |
Не ниже 3.0.0 |
недоступно | |
|
Система АО2000 с системным контроллером тип Syscon 3 | ||||
|
AO-SW-Syscon 3 |
недоступно |
Не ниже 5.0.0 |
недоступно | |
|
Аналитические сенсоры Uras 26, Magnos 206, Magnos 27, Caldos 25, Caldos 27, ZO23 | ||||
|
AMC |
недоступно |
Не ниже 3.0.0 |
недоступно | |
|
Аналитические сенсоры Uras 14, Magnos 106, Magnos 17, Caldos 15, Caldos 17, Limas11UV, Li- | ||||
|
mas |
1 HW, Limas11IR, MultiFID14 | |||
|
SNE1 |
недоступно |
Не ниже 2.0.0 |
недоступно | |
|
Аналитические сенсоры LS25 | ||||
|
ABB#GM |
недоступно |
Не ниже 6.0 |
недоступно | |
Уровень защиты программного обеспечения анализаторов по МИ 3286-2010:
- "С" метрологически значимая часть ПО СИ и измеренные данные достаточно защищены
с помощью специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации "Газоанализаторы многоканальные АО2000 модели АО2020, АО2040, AO2040-CU Ex".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам многоканальным АО2000 модели АО2020, АО2040, AO2040-CU ExГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ 8.578-2008 "Государственная система обеспечения единства измерений. Государсвенная поверочная схема для средств измерений содержания компонентов в газовых средах". Техническая документация фирмы-изготовителя фирма "ABB Automation GmbH", Германия.
Поверка
Поверкаосуществляется по документу МП 27467-09 "Инструкция. Газоанализаторы многоканальные
АО2000 моделей АО2020, АО2040, AO2040-CU Ex; EL3000 моделей EL3020, EL3040.
Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 23 декабря 2009 г.
При поверке применяют:
-
- ГСО-ПГС по ТУ 6-16-2956-01;
-
- установка динамическая "Микрогаз-Ф" с источниками микропотоков;
-
- генератор газовых смесей ГГС-03-03;
-
- генератор динамический влажного газа "Эталон-02";
-
- генератор влажного газа образцовый динамический "Родник-4".
Изготовитель
Фирма "ABB Automation GmbH", Германия
Адрес: Stierstaedter Str.5, 60488 Frankfurt am Main
Заявитель
Представительство в России: ООО "АББ"
Адрес: 117997, г. Москва, ул. Обручева, д. 30/1, стр. 2
тел: +7 (495) 777-22-20, факс: +7 (495) 777-22-21
E-mail: kip.a@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП " ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Многоканальные газоанализаторы АО2000 состоят из центрального электронного блока и различных сенсоров.
В состав многоканального газоанализатора АО2000 могут входить до четырех сенсров, позволяющих анализировать до шести различных компонентов в одной пробе. Газоанализаторы АО2000 в зависимости от условий применения и аналитической задачи комплектуют следующими сенсорами: магнитными (Magnos 106, Magnos 206) и термомагнитными (Mag-nos 17, Magnos 27), по теплопроводности (Caldos 15, Caldos 25, Caldos17, Caldos 27), инфракрасными (Uras 14, Uras 26, Limas 11 IR), ультрафиолетовым (Limas 11 UV, Limas 11 HW), пламенно-ионизационным (MultiFID 14), циркониевым (ZO23), лазерным (LS25).
Модули подготовки пробы (газовый насос SCC-F и охладитель пробы SCC-C, конвертер NO2/NO) также могут быть интегрированы в данную систему. Аналитические модули могут быть установлены на расстоянии до 350 м.
Использование высокоэффективного и быстро действующего процессора позволяет выполнять автоматическую градуировку и сложные расчеты, такие как корректировка результатов измерений из-за влияния неизмеряемых компонентов (перекрестная чувствительность).
Инфракрасные сенсоры (Uras 14/Uras 26) предназначены для селективного измерения от одного до четырех компонентов. Селективность обеспечивается заполнением кюветы детектора измеряемым газом.
Uras 14 и Uras 26 могут работать совместно с электрохимическим сенсором для измерения содержания кислорода. Сенсоры комплектуется двумя кюветами. Стабильность показаний и чувствительность обеспечивается их термостатированием.
Фотометрические сенсоры Limas 11 используют для работы в ультрафиолетовой, видимой (Limas 11 UV, Limas 11 HW) и инфракрасной (Limas 11 IR) областях спектра. Высокая степень селективности сенсора достигается использованием интерференционных и газовых фильтров, выбором оптимальных длин волн в рабочем и сравнительном каналах. Сенсоры Limas 11 экономичны и просты в эксплуатации при измерении содержания горючих, коррозирующих и токсичных веществ.
Uras и Limas 11 дают возможность измерять содержание компонентов как в минимальных диапазонах, так и в диапазонах до 100 % (чистые вещества), до 100 % НКПР (горючие смеси) благодаря варьированию длины от 0,3 до 200 мм.
Снижение влияния неизмеряемых компонентов, присутствующих в анализируемой пробе, достигается применением интерференционных фильтров, компьютерной коррекцией, если соответствующие данные введены в базу данных.
Сенсоры Uras 14, Uras 26, Limas 11 UV, Limas 11 HW и Limas 11 IR могут комплектоваться кюветой, заполненной газовой смесью (калибровочной ячейкой) для проверки градуировочной характеристики газоанализатора. Состав газовой смеси подтвержден сертификатом калибровки.
Сенсоры Magnos 106/Magnos 206 и Magnos 17/Magnos 27 предназначены для измерения содержания кислорода. Принцип действия магнитомеханических сенсоров Magnos 106/Magnos 206 основан на специфическом парамагнитном поведении кислорода. Magnos 106/Magnos 206, благодаря их быстродействию, применяют для измерений быстро изменяющихся концентраций кислорода в пробах. Наиболее широко применяют Magnos 106/Magnos 206 для анализа кислорода на заводах по разделению воздуха, мониторинга биогазов, промышленных газов и выбросов. Влияние мешающих компонентов изучено для 19 наиболее распространенных веществ и приведено в технической документации.
Работа сенсоров Magnos 17/Magnos 27 основана на термомагнитном принципе. Конструкция измерительной ячейки обеспечивает чрезвычайную устойчивость сенсора к вибрации и ударам.
Газоанализаторы с сенсорами Magnos 17/Magnos 27, Magnos 106/Magnos 206 выпускают с градуировкой, выполненной смесью кислорода с анализируемым газом, что позволяет учесть влияние неизменяемых компонентов. На идентификационной табличке указывают газовые среды для анализа которых предназначен сенсор.
Принцип действия сенсоров Caldos 15/Caldos 25 и Caldos 17/Caldos 27 основан на измерении разности теплопроводностей анализируемого и сравнительного газов.
Сенсоры Caldos 15/Caldos25 снабжены ячейкой с покрытым стеклом резистором и предназначены в первую очередь для анализа агрессивных газов. Выходной сигнал сенсора не зависит от давления анализируемой пробы.
Сенсоры Caldos 17/Caldos 27 отличаются быстродействием и высокой стабильностью благодаря силиконовому микросенсору.
Пламенно-ионизационный детектор MultiFID 14 предназначен для измерения содержания общего органического углерода в анализируемом газе. Наиболее часто применяют MultiFID 14 для примышленного мониторинга, измерения содержания легких углеводородов в воде, определения примесей углеводородов в чистых газах: кислороде, азоте и аргоне.
Сенсор ZO23 на основе диоксида циркония предназначен для определения кислорода в чистых газах. Принцип действия сенсора основан на использовании уравнения Нернста.
Принцип действия лазерного сенсора LS25 основан на принципе однолучевой спектроскопии в ближней инфракрасной области.
Конструкция сенсоров и электронных блоков позволяет монтировать их в щитовые (модели АО2040) или встраиваемые (модели АО2020) корпуса.
Газоанализаторы многоканальные АО2000 моделей АО2020, АО2040, AO2040-CU Ex имеют взрывозащищенное исполнение 2ExnApyIIT4X, 2ExnCIICT4X, 1ExdeIICT4X, 1ExdIICT4X, 2Expxedm[ib]IICT4X, 2ExnAnCIIT4.
Рис.1. Фотография общего вида газоанализаторов многоканальных АО2000 модель АО2020.
Рис.2. Фотография общего вида газоанализаторов многоканальных АО2000 модель АО2040.
Рис.3. Фотография общего вида газоанализаторов многоканальных АО2000 модель AO2040-CU Ех.
Комплектность газоанализаторов приведена в таблице 12. Таблица 12.
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор многоканальный АО2000 |
1 комплект | |
|
Центральный блок управления |
АО2020, АО2040, АО2040-Си Ех |
1 экземпляр (по заказу). |
|
Сенсоры |
Uras 14/26, Caldos 15/25, Caldos 17/27, Limas 11 IR, Limas 11 UV, Limas 11 HW, Magnos 106/206, Magnos 17/27, ZO23, сенсор кислорода, LS25, Multi FID 14 |
По заказу |
|
Эксплуатационная документация |
1 комплект | |
|
Методика поверки |
1 экземпляр |
Метрологические характеристики сенсоров приведены в таблицах 2 - 10. Таблица 2
|
Наименование характеристики |
Uras 14/Uras 26 | ||||
|
Анализируемый компонент |
CO |
CO2 |
NO |
C2H4O |
SO2 |
|
Диапазон измерений, об. доля -1 млн | |||||
|
от 0 до 10 |
от 0 до 5 |
от 0 до 75 |
от 0 до 10 |
от 0 до 20 | |
|
от 0 до 1000 |
от 0 до 5000 |
от 0 до 1500 |
от 0 до 500 |
от 0 до 1000 | |
|
% |
от 0 до 1, |
от 0 до 1 |
от 0 до 1 |
от 0 до 0,5 | |
|
от 0 до 10 |
от 0 до 10 |
от 0 до 10 | |||
|
от 0 до 100 |
от 0 до 100 |
от 0 до 100 | |||
|
Пределы допускаемых значений |
± 10 |
± 10 |
± 15 |
± 20 |
±15 |
|
основной приведенной погрешно- |
в диапазоне |
в диапазоне |
в диапазоне |
в диапазонах |
в диапазоне |
|
сти, % |
от 0 до 10 млн-1 |
от 0 до 5 млн-1 |
от 0 до 75 млн-1 |
от 0 до 10 млн-1 от 0 до 500 млн-1 |
от 0 до 20 млн-1 |
|
± 4 |
± 4 |
± 10 |
± 10 | ||
|
в диапазоне |
в диапазоне |
в диапазоне |
в диапазоне | ||
|
от 0 до 1000 млн-1 |
от 0 до 5000 -1 млн |
от 0 до 1500 млн-1 |
от 0 до 1000 млн-1 | ||
|
± 2 |
± 4 |
± 8 | |||
|
в диапазонах |
± 2 |
в диапазонах |
в диапазоне | ||
|
от 0 до 1% |
в диапазонах |
от 0 до 1% |
от 0 до 0,5 % | ||
|
от 0 до 10% |
от 0 до 1% |
от 0 до 10% | |||
|
от 0 до 100% |
от 0 до 100% |
от 0 до 100% | |||
Таблица 3
|
Наименование характеристики |
Uras 14/Uras 26 | |||||
|
Анализируемый компонент |
N2O |
NH3 |
CH4 |
C2H4 |
C3H8 |
C6H14 |
|
Диапазон измерений, об. доля -1 млн |
от 0 до 500 от 0 до 2000 от 0 до 5000 |
от 0 до 30 от 0 до 1000 |
от 0 до 50 от 0 до 100 |
от 0 до 50 от 0 до 1000 |
от 0 до 100 от 0 до 500 |
от 0 до 100 от 0 до 1000 |
|
% |
от 0 до 1 от 0 до 10 от 0 до 50 |
от 0 до 1 от 0 до 10 от 0 до 100 | ||||
|
Наименование характеристики |
Uras 14/Uras 26 | |||||
|
Анализируемый компонент |
N2O |
NH3 |
CH4 |
C2H4 |
СзН8 |
C6H14 |
|
Пределы допускаемых значений |
± 8 |
± 15 |
± 10 |
± 15 |
±1 5 |
± 15 |
|
основной приведенной погреш- |
в диапазонах |
в диапазоне |
в диапазонах |
в диапазонах |
в диапазонах |
в диапазоне |
|
ности, % |
от 0 до 500 млн-1 |
от 0 до 30 |
от 0 до 50 млн-1 |
от 0 до 50 млн-1 |
от 0 до 100 |
от 0 до 100 |
|
от 0 до 2000 млн-1 |
-1 млн |
от 0 до 100 млн-1 |
от 0 до 1000 |
-1 млн |
-1 млн | |
|
от 0 до 5000 млн-1 |
± 8 |
± 4 |
-1 млн |
от 0 до 500 -1 млн |
± 8 | |
|
в диапазоне |
в диапазоне |
в диапазоне | ||||
|
от 0 до 1000 -1 млн |
от 0 до 1 % |
от 0 до 1000 -1 млн | ||||
|
± 2 | ||||||
|
± 5 |
в диапазонах | |||||
|
в диапазоне |
от 0 до 10 % | |||||
|
от 0 до 1 % |
от 0 до 100 % | |||||
|
± 4 | ||||||
|
в диапазонах от 0 до 10 % от 0 до 50 % | ||||||
Таблица 4
|
Наименование характеристики |
Limas 11 IR | |||||
|
Анализируемый компонент |
CO |
CO2 |
CH4 |
C3H8 |
C2H4 |
HCl |
|
Диапазон измерений, об. доля -1 млн |
от 0 до 500 |
от 0 до 50 от 0 до 150 |
от 0 до 30 от 0 до 300 | |||
|
% |
от 0 до 1 от 0 до 100 |
от 0 до 100 |
от 0 до 0,1 от 0 до 100 |
от 0 до 0,1 |
от 0 до 0,1 от 0 до 0,25 |
от 0 до 0,15 от 0 до 0,3 |
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 4 в диапазоне от 0 до 500 -1 млн |
± 10 в диапазоне от 0 до 50 млн-1 |
± 4 в диапазоне от 0 до 0,1 % |
± 14 в диапазоне от 0 до 30 -1 млн |
± 14 в диапазонах от 0 до 0,1 % от 0 до 0,25 % |
± 14 в диапазонах от 0 до 0,15 % от 0 до 0,3 % |
|
Наименование характеристики |
Limas 11 IR | |||||
|
Анализируемый компонент |
CO |
CO2 |
CH4 |
C3H8 |
C2H4 |
HCl |
|
± 2 в диапазонах от 0 до 1 % от 0 до 100 % |
±6 в диапазоне от 0 до 150 -1 млн ± 2 в диапазоне от 0 до 100 % |
± 2 в диапазоне от 0 до 100 % |
± 10 в диапазоне от 0 до 300 -1 млн ± 4 в диапазоне от 0 до 0,1 % | |||
|
Наименование характеристики |
Caldos 15/Caldos 25 | ||
|
Анализируемый компонент |
Н2^2/воздух |
H2-Cl2 |
SO^^/воздух |
|
Диапазон измерений, об. доля, % |
от 0 до 0,5 от 0 до 5 от 0 до 50 от 0 до 100 |
от 0 до 1 от 0 до 5 |
от 0 до 1,5 от 0 до 5 |
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 4 |
± 15 |
± 8 |
Таблица 5
|
Наименование характеристики |
Caldos 17/Caldos 27 | |||||
|
Анализируемый компонент |
^-ЫУвоздух |
H2-Ar |
CH4-N2/воздух |
CO^^/воздух |
Ar-N2 |
He-N2 |
|
Диапазон измерений, об. доля, % |
от 0 до 0,3 от 0 до 5 от 0 до 50 от 0 до 100 от 50 до 100 от 70 до 100 |
от 0 до 2,5 |
от 0 до 4 от 0 до 20 |
от 0 до 3 от 0 до 100 |
от 75 до 100 |
от 90 до 100 |
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 2 |
± 5 |
± 2 |
± 3 |
± 0,5 |
± 0,5 |
Таблица 6
|
Наименование характеристики |
Limas 11 UV, Limas 11 HW | |||||
|
Анализируемый компонент |
NO2 |
H2S |
SO2 |
NO |
NH3 |
C12 |
|
Диапазон измерений, об. доля млн-1 | ||||||
|
от 0 до 10 |
от 0 до 50 |
от 0 до 25 |
от 0 до 10 |
от 0 до 50 |
от 0 до 100, | |
|
от 0 до 200 |
от 0 до 500 |
от 0 до 50, |
от 0 до 200 |
от 0 до 100 |
от 0 до 1500 | |
|
от 0 до 2500 |
от 0 до 100 от 0 до 200 |
от 0 до 5000 |
от 0 до 2000 | |||
|
% |
от 0 до 0,5 |
от 0 до 1 от 0 до 10, от 0 до 50 | ||||
|
Пределы допускаемых значений ос- |
± 15 |
± 15 |
± 15 |
± 15 |
± 15 |
± 14 |
|
новной приведенной погрешности, % |
в диапазоне |
в диапазоне |
в диапазонах |
в диапазонах |
в диапазонах |
в диапазонах |
|
от 0 до 10 |
от 0 до 50 |
от 0 до 25 млн-1 |
от 0 до 10 млн-1 |
от 0 до 50 |
от 0 до 100, | |
|
-1 млн |
-1 млн |
от 0 до 50 млн-1 |
от 0 до 200 |
-1 млн |
-1 млн | |
|
от 0 до 200 -1 млн |
от 0 до 100 млн-1 |
-1 млн |
от 0 до 100 -1 млн |
от 0 до 1500 -1 млн | ||
|
± 10 | ||||||
|
в диапазоне |
± 8 |
± 10 | ||||
|
± 10 |
от 0 до 500 -1 млн |
в диапазоне от 0 до 200 млн-1 |
в диапазоне |
± 8 | ||
|
в диапазоне |
от 0 до 5000 |
в диапазоне | ||||
|
от 0 до 2500 -1 млн |
-1 млн |
от 0 до 2000 -1 млн | ||||
|
± 6 | ||||||
|
в диапазоне от 0 до 0,5 % |
± 5 | |||||
|
в диапазоне от 0 до 1 % | ||||||
|
± 4 | ||||||
|
в диапазонах от 0 до 10 % от 0 до 50 % | ||||||
Таблица 7
|
Наименование характеристики |
M |
agnos 106/Magnos 206 |
Magnos 17/Magnos 27 | |||||||
|
Диапазон измерений объемной доли кислорода, об. доля, % |
от 0 до 0,5 |
от 0 до 1 |
от 0 до 5 |
от 0 до 10 |
от 0 до 25 |
от 0 до 100 |
от 0 до 3 |
от 0 до 10 |
от 0 до 25 |
от 0 до 100 |
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 10 |
± 5 |
± 4 |
± 2 |
± 1 |
± 0,5 |
± 4 |
± 2 |
± 1 |
± 0,5 |
Таблица 8
|
Наименование характеристики |
Сенсор кислорода |
ZO23 |
MultiFID 14 |
|
Анализируемый компонент |
О2 |
О2 |
Общий углерод |
|
Диапазон измерений: массовая концентрация, мгС/м3 |
от 0 до 5 от 0 до 100 от 0 до 10000 | ||
|
об. доля, млн-1 |
от 0 до 1 от 0 до 10 от 0 до 100 от 0 до 1000 | ||
|
об. доля ,% |
от 0 до 5 от 0 до 25 | ||
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 2 в диапазонах от 0 до 5 % от 0 до 25 % |
± 10 в диапазонах от 0 до 1 млн-1 от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 |
± 10 в диапазоне от 0 до 5 мгС/м3 ± 6 в диапазоне от 0 до 100 мгС/м3 |
|
± 2 в диапазоне от 0 до 10000 мгС/м3 |
Таблица 9
|
Наименование характеристики |
LS25 | |||||||
|
Анализируемый компонент |
О2 |
СО |
СО2 |
HCL |
HF |
NH3 |
H2O | |
|
Диапазон измерений: массовая концентрация, мг/м3 |
от 0 до 7 от 0 до 700 |
от 0 до 1 от 0 до 7 от 0 до 100 от 0 до 500 |
от 0 до 10 от 0 до 100 от 0 до 500 | |||||
|
об. доля, млн-1 |
от 0 до 3 от 0 до 100 от 0 до 1000 | |||||||
|
об. доля, % |
от 0 до 1 от 0 до 5 от 0 до 25 |
от 0 до 0,3 от 0 до 1 от 0 до 5 |
от 0 до 0,2 от 0 до 1 от 0 до 5 от 0 до 25 |
от 0 до 1 от 0 до 10 от 0 до 50 | ||||
|
Пределы допускаемых значений основной приведенной погрешности, %, в диапазоне |
± 5 в диапазо нах от 0 до 1 % от 0 до 5 % от 0 до 25 % |
± 4 в диапазоне от 0 до 0,3 % ± 2 в диапазонах от 0 до 1 % от 0 до 5 % |
± 4 в диапазонах от 0 до 0,2 % от 0 до 1 % от 0 до 5 % ± 2 в диапазоне от 0 до 25 % |
± 25 в диапазонах от 0 до 7 мг/м3 от 0 до 500 мг/м3 |
± 25 в диапазонах от 0 до 1 мг/м3 от 0 до 7 мг/м3 от 0 до 100 мг/м3 от 0 до 500 мг/м3 |
± 20 в диапазонах от 0 до 10 мг/м3 от 0 до 100 мг/м3 от 0 до 500 мг/м3 |
± 20 в диапазоне от 0 до 3 млн-1 ± 2 в диапазонах от 0 до 100 -1 млн от 0 до 1000 -1 млн |
± 2 в диапазонах от 0 до 1 % от 0 до 10 % от 0 до 50 % |
Для диапазонов измерений, отличающихся от приведенных в таблице, но не превышающих максимальные, значения приведенной по-
|
грешности ( Di ), % рассчитывают по формуле |
D = DA ’ ^ni |
где An - верхнее значение диапазона измерений, об. доля, %; млн-1;
Ani - верхнее значение промежуточного диапазона измерений, об. доля, %; млн-1
Таблица 10
|
Наименование характеристики |
Uras 14/26 |
Limas 11 IR/ Limas 11 UV/ Limas 11 HW |
Caldos 15/25 Caldos 17/27 |
Magnos 106/206 Magnos 17/27 |
Сенсор кислорода |
ZO23 |
LS25 |
MultiFID 14 |
|
Пределы допускаемых значений дополнительной погрешности от изменения атмосферного давления на 1 кПа, %: - относительной |
± 0,2 |
± 0,2 |
± 0,01/± 1,5 |
± 0,2 |
± 1 |
Не влияет |
Не влияет | |
|
- приведенной |
± 0,25 | |||||||
|
Пределы допускаемых значений дополнительной погрешности от изменения температуры окружающей среды на 10 °С, %: - приведенной от при термоста-тировании ячейки |
± 2 |
± 1 | ||||||
|
- приведенной от без термоста-тирования |
± 4 | |||||||
|
- относительной от при термо-статировании ячейки |
± 1 |
± 0,5 |
± 0,1 |
± 2 |
± 2 | |||
|
-абсолютной, об. доля, % |
± 0,2 |
|
Наименование характеристики |
Uras 14/26 |
Limas 11 IR/ Limas 11 UV/ Limas 11 HW |
Caldos 15/25 Caldos 17/27 |
Magnos 106/206 Magnos 17/27 |
Сенсор кислорода |
ZO23 |
LS25 |
MultiFID 14 |
|
Пределы допускаемых значений дополнительной приведенной погрешности от изменения напряжения постоянного тока в диапазоне от 24 ± 5% В, % |
± 0,2 | |||||||
|
Диапазон выходного аналогового сигнала, мА |
0/4-20 | |||||||
|
Время выхода на режим, ч, не более: |
0,5 (без термостата) 2 (с термостатом) |
2,5 |
2-4/0,5 |
1/4 |
2 |
1 |
2 | |
|
Потребляемая мощность, В •А, не более |
75 |
80 (при температуре 5 °С) 35 (при температуре 45 °С) |
35/18 |
55/35 |
30 |
20 |
65 (анализатор) 120 (термостат детектора) | |
Габаритные размеры, мм, не более:
модель АО2020 483х177х413
модель АО2020 с сенсором MultiFID 14 483х177х600
модель АО2040 400х450х199
модельАО2040 с сенсором MultiFID 14 400х450х600
модель AO2040-CU Ex 400x450x199
Масса, кг, не более:
модели АО2020, АО2040 с одним аналитическим модулем 23
модель AO2040-CU Ex 28
Условия эксплуатации приведены в таблице 11.
Таблица 11
|
Наименование характеристики |
Uras 14/26 |
Limas 11 IR/ Limas 11 UV/ Limas 11 HW |
Caldos 15/25 Caldos 17/27 |
Magnos 106/206 Magnos 17/27 |
Сенсор кислорода |
ZO23 |
LS25 |
MultiFID 14 |
|
- температура окружающей среды без электронного модуля, °С |
от 5 до 45 |
от 5 до 50 |
от минус 20 до плюс 55 |
от 5 до 45 | ||||
|
- температура окружающей среды с электронным модулем, °С |
от 5 до 40 |
от 5 до 45 |
от 5 до 40 |
от 5 до 45 | ||||
|
- относительная влажность, %, не более |
75 | |||||||
|
- скорость потока анализируемого газа, л/ч |
от 20 до 100 |
от 20 до 100 |
от 10 до 90 |
от 20 до 60 |
от 20 до 100 |
от 5 до 10 |
Не нормир. |
от 80 до 100 |
|
Потребляемая мощность, В •А, не более |
75 |
80 (при температуре 5 °С) 35 (при температуре 45 °С) |
35/18 |
55/35 |
30 |
20 |
65 (анализатор) 120 (термостат детектора) | |
