40823-09 Газоанализаторы многоканальные
(EL3000, мод. EL3020, EL3040, EL3060)
Назначение средства измерений:
Газоанализаторы многоканальные EL3000 модели EL3020, EL3040, EL3060 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения содержания кислорода, оксида и диоксида углерода, диоксида серы, оксидов азота и других газов в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 1
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 2
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 3
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения (свидетельство о государственной регистрации) |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
AMC |
недоступно |
Не ниже 3.0.0 |
недоступно | |
Уровень защиты программного обеспечения по МИ |
3286-2010: |
- "С" метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации "Газоанализаторы многоканальные EL3000 модели EL3020, EL3040, EL3060".
Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам многоканальным EL3000 модели EL3020, EL3040, EL3060
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ 8.578-2008 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах". Техническая документация фирмы-изготовителя "АВВ Limited", Великобритания.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- осуществление деятельности в области охраны окружающей среды ;
- осуществлении деятельности в области гражданской обороны, защиты населения и территорий от чрезвычайных ситуаций природного и техногенного характера, обеспечения пожарной безопасности, безопасности людей на водных объектах;
- выполнение работ по обеспечению безопасных условий труда;
- осуществление производственного контроля за соблюдением установленных законодатель -ством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Лист № 11 Всего листов 11
Поверка
Поверкаосуществляется по документу МП 40823-09 "Инструкция. Газоанализаторы многоканальные АО2000 модели АО2020, АО2040, AO2040-CU Ex; EL3000 модели EL3020, EL3040, EL3060. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 23 декабря 2009 г.
Средства поверки:
- ГСО-ПГС по ТУ 6-16-2956-01;
- установка динамическая "Микрогаз-Ф" с источниками микропотоков,
- генератор газовых смесей ГГС-03-03.
Изготовитель
Фирма "ABB Automation GmbH", Германия
Адрес: Stierstaedter Str.5, 60488 Frankfurt am Main
Заявитель
Представительство в России: ООО "АББ" Адрес: 117997, г. Москва, ул. Обручева, д. 30/1, стр. 2 тел: +7 (495) 777-22-20, факс: +7 (495) 777-22-00E-mail: kip.a@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Многоканальные газоанализаторы EL3000 состоят из электронного блока и аналитических модулей.
В состав многоканального газоанализатора EL3000 могут входить до двух аналиических модулей, позволяющих анализировать до шести различных компонентов в одной пробе. Модули подготовки пробы (газовый насос SCC-F и охладитель пробы SCC-C/S, конвертер NO2/NO) также могут быть интегрированы в данную систему. Все модули управляются центральным процессором. Использование быстро действующего процессора позволяет выполнять автоматическую градуировку и сложные расчеты, такие как корректировка результатов измерений из-за влияния неизмеряемых компонентов.
Газоанализаторы EL3000 в зависимости от условий применения и аналитической задачи комплектуются следующими сенсорами: магнитным (Magnos 206), по теплопроводности (Caldos 25/Caldos 27), инфракрасным (Uras 26), ультрафиолетовым (Limas 23), циркониевым (Z023).
Инфракрасный сенсор (Uras 26) предназначен для селективного измерения от одного до четырех компонентов. Селективность обеспечивается заполнением кюветы детектора измеряемым газом. Uras 26 может работать совместно с электрохимическим сенсором для измерения содержания кислорода. Uras 26 комплектуется двумя кюветами. Стабильность показаний и чувствительность обеспечивается термостатированием детекторов. В зависимости от аналитической задачи приборы комплектуют измерительными кюветами длиной от 0,3 до 200 мм.
Снижение влияния неизмеряемых компонентов, присутствующих в анализируемой пробе, достигают применением интерференционных фильтров, компьютерной коррекцией, если соответствующие данные введены в базу данных.
Сенсор Magnos 206 предназначен для измерения содержания кислорода. Принцип действия магнито-механического сенсора Magnos 206 основан на специфическом парамагнитном поведении кислорода. Magnos 206, благодаря его быстродействию, применяют для измерений быстро изменяющихся концентраций кислорода в пробах.
Принцип действия сенсоров Caldos 25, Caldos 27 основан на измерении разности теплопроводностей анализируемого и сравнительного газов. Сенсоры Caldos25 снабжены ячейкой с покрытым стеклом резистором и предназначены в первую очередь для анализа агрессивных газов. Выходной сигнал сенсора не зависит от давления анализируемой пробы.
Фотометрические сенсоры Limas 23 используют для работы в ультрафиолетовой и видимой областях спектра.
Uras 26 и Limas23 могут работать совместно с электрохимическим сенсором для измерения содержания кислорода
Сенсоры Uras 26 и Limas 23 могут комплектоваться кюветой, заполненной газовой смесью (калибровочной ячейкой) для проверки градуировочной характеристики газоанализатора. Состав газовой смеси подтвержден сертификатом калибровки.
Сенсор ZO23 на основе диоксида циркония предназначен для определения кислорода в чистых газах. Принцип действия сенсора основан на использовании уравнения Нернста.
Конструкции сенсоров и электронных блоков позволяют легко монтировать их в щитовые (модель 3040), настольные (модель 3020) корпуса или во взрывозащищенные кожухи (модель 3060).
Газоанализаторы многоканальные EL3000 моделей EL3020, EL3040, EL3060 имеют взрывозащищенное исполнение 2ExdeIICT4X.

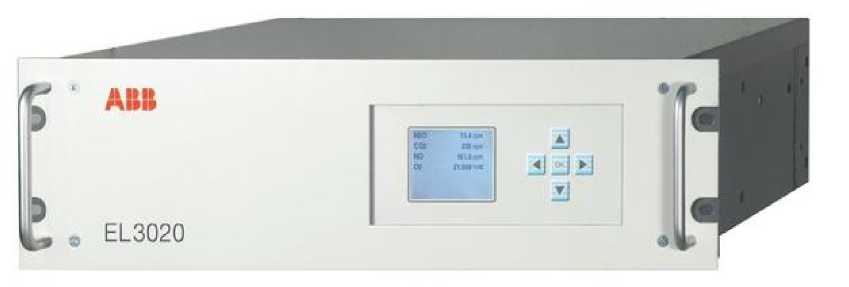

Рис. 1 Фотография общего вида газоанализаторов многоканальных EL3000 модель EL3020.

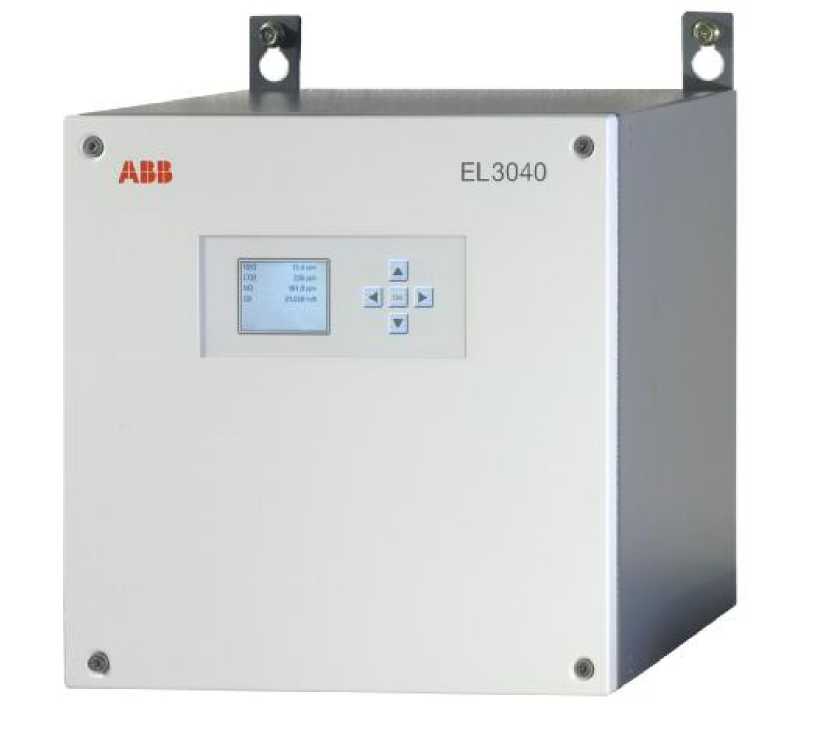

Рис. 2 Фотография общего вида газоанализаторов многоканальных EL3000 модель EL3060.

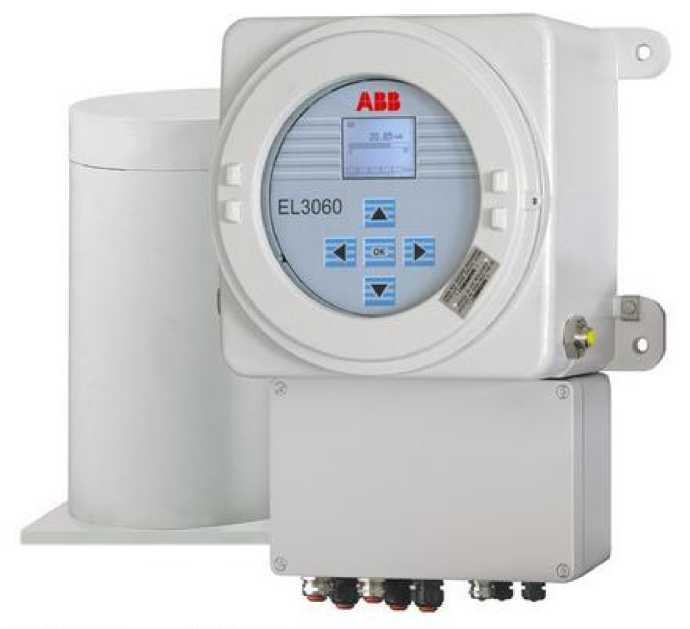

Рис. 3 Фотография общего вида газоанализаторов многоканальных модель EL3060.
Комплектность газоанализаторов приведена в таблице 12. Таблица
Наименование |
Обозначение |
Количество |
Г азоанализатор многоканальный EL3000 |
1 комплект | |
Центральный блок управления |
EL3020, EL3040, EL3060 |
1 экземпляр (по заказу). |
Сенсоры |
Uras 26, Caldos 25, Caldos 27, Mag-nos 206, Z023, Limas23, сенсор кислорода |
По заказу |
Эксплуатационная документация |
1 комплект | |
Методика поверки |
1 экземпляр |
Таблица 2
Наименование характеристики |
Uras 26 | ||||
Анализируемый компонент |
CO |
CO2 |
NO |
C2H4O |
SO2 |
Диапазон измерений, об. доля -1 млн | |||||
от 0 до 10, |
от 0 до 5, |
от 0 до 75, |
от 0 до 10, |
от 0 до 20, | |
от 0 до 1000 |
от 0 до 5000 |
от 0 до 1500 |
от 0 до 500 |
от 0 до 1000 | |
% |
от 0 до 1, |
от 0 до 1, |
от 0 до 1, |
от 0 до 0,5 | |
от 0 до 10, |
от 0 до 10, |
от 0 до 10, | |||
от 0 до 100 |
от 0 до 100 |
от 0 до 100 | |||
Пределы допускаемых значений |
± 10 |
± 10 |
± 15 |
± 20 |
± 15 |
основной приведенной погрешно- |
в диапазоне |
в диапазоне |
в диапазоне |
в диапазонах |
в диапазоне |
сти, % |
от 0 до 10 млн-1 |
от 0 до 5 млн-1 |
от 0 до 75 млн-1 |
от 0 до 10 млн-1 от 0 до 500 млн-1 |
от 0 до 20 млн-1 |
± 4 |
± 4 |
± 10 |
± 10 | ||
в диапазоне |
в диапазоне |
в диапазоне |
в диапазоне | ||
от 0 до 1000 млн-1 |
от 0 до 5000 -1 млн |
от 0 до 1500 млн-1 |
от 0 до 1000 млн-1 | ||
± 4 |
± 4 |
± 8 | |||
в диапазонах |
± 2 |
в диапазонах |
в диапазоне | ||
от 0 до 1 % |
в диапазонах |
от 0 до 1 % |
от 0 до 0,5 % | ||
от 0 до 10 % |
от 0 до 1 % |
от 0 до 10 % | |||
от 0 до 100 % |
от 0 до 100 % |
от 0 до 100 % |
Таблица 3
Наименование характеристики |
Uras 26 | |||||
Анализируемый компонент |
N2O |
NH3 |
CH4 |
C2H4 |
C3H8 |
C6H14 |
Диапазон измерений, об. доля млн-1 |
от 0 до 500, от 0 до 2000, от 0 до 5000 |
от 0 до 30, от 0 до 1000 |
от 0 до 50, от 0 до 100 |
от 0 до 50, от 0 до 1000 |
от 0 до 100, от 0 до 500 |
от 0 до 100, от 0 до 1000 |
% |
от 0 до 1, от 0 до 10, от 0 до 50 |
от 0 до 1, от 0 до 10, от 0 до 100 |
Наименование характеристики |
Uras 26 | |||||
Анализируемый компонент |
N2O |
NH3 |
CH4 |
C2H4 |
C3H8 |
СбН14 |
Пределы допускаемых значений |
± 8 |
± 15 |
± 10 |
± 15 |
± 15 |
± 15 |
основной приведенной погреш- |
в диапазонах |
в диапазоне |
в диапазонах |
в диапазонах |
в диапазонах |
в диапазоне |
ности, % |
от 0 до 500 млн-1 |
от 0 до 30 млн-1 |
от 0 до 50 |
от 0 до 50 млн-1 |
от 0 до 100 |
от 0 до 100 |
от 0 до 2000 млн- |
-1 млн |
от 0 до 1000 млн- |
-1 млн |
-1 млн | ||
1 |
± 8 |
от 0 до 100 |
1 |
от 0 до 500 | ||
от 0 до 5000 млн- |
в диапазоне |
-1 млн |
-1 млн |
± 8 | ||
1 |
от 0 до 1000 млн-1 |
в диапазоне | ||||
от 0 до 1000 | ||||||
± 5 |
± 4 |
-1 млн | ||||
в диапазоне |
в диапазоне | |||||
от 0 до 1 % |
от 0 до 1 % | |||||
± 4 |
± 2 | |||||
в диапазонах |
в диапазонах | |||||
от 0 до 10 % |
от 0 до 10 % | |||||
от 0 до 50 % |
от 0 до 100 % |
Таблица 4
Наименование характеристики |
Caldos 25 | ||
Анализируемый компонент |
Н2-^/воздух |
H2-Cl2 |
SO2-N2/воздух |
Диапазон измерений, об. доля, % |
от 0 до 0,5, от 0 до 5, от 0 до 50, от 0 до 100 |
от 0 до 1, от 0 до 5 |
от 0 до 1,5, от 0 до 5 |
Пределы допускаемых значений основной приведенной погрешности, % |
± 4 |
± 15 |
± 8 |
Таблица 5
Наименование характеристики |
Caldos 27 | |||||
Анализируемый компонент |
Н2^2/воздух |
H2-Ar |
CI 1,|-\2/воздух |
СО2-№2/воздух |
Ar-N2 |
He-N2 |
Диапазон измерений, об. доля, % |
от 0 до 0,3, от 0 до 5, от 0 до 50, от 0 до 100, от 50 до 100, от 70 до 100 |
от 0 до 2,5 |
от 0 до 4, от 0 до 20 |
от 0 до 3, от 0 до 100 |
от 75 до 100 |
от 90 до 100 |
Пределы допускаемых значений основной приведенной погрешности, % |
± 2 |
± 5 |
± 2 |
± 3 |
± 0,5 |
± 0,5 |
Таблица6
Наименование характеристики |
ZO23 |
Magnos 206 |
Сенсор кислоро да | |||||
Диапазон измерений объемной доли кислорода, об. доля -1 млн |
от 0 до 1, от 0 до 10, от 0 до 100, от 0 до 1000 | |||||||
% |
от 0 до 0,5 |
от 0 до 1 |
от 0 до 5 |
от 0 до 10 |
от 0 до 25 |
от 0 до 100 |
от 0 до 5, от 0 до 25 | |
Пределы допускаемых значений основной приведенной погрешности, % |
± 10 |
± 10 |
± 5 |
± 4 |
± 2 |
± 1 |
± 0,5 |
± 2 |
Таблица 7
Наименование характеристики |
Limas 11 UV, Limas 23 | |||||
Анализируемый компонент |
NO2 |
H2S |
SO2 |
NO |
NH3 |
C12 |
Диапазон измерений, об. доля -1 млн | ||||||
от 0 до 10, |
от 0 до 50, |
от 0 до 25, |
от 0 до 10, |
от 0 до 50, |
от 0 до 100, | |
от 0 до 200, |
от 0 до 500 |
от 0 до 100, |
от 0 до 200, |
от 0 до 100, |
от 0 до 1500 | |
от 0 до 2500 |
от 0 до 200, от 0 до 0,5 |
от 0 до 5000 |
от 0 до 2000 | |||
% |
от 0 до 0,5 |
от 0 до 1, от 0 до 10, от 0 до 50 | ||||
Пределы допускаемых значений |
± 15 |
± 15 |
± 15 |
± 15 |
±15 |
± 14 |
основной приведенной погрешно- |
в диапазонах |
в диапазоне |
в диапазонах |
в диапазонах |
в диапазонах |
в диапазонах |
сти, % |
от 0 до 10 млн-1 |
от 0 до 50 |
от 0 до 25 млн-1 |
от 0 до 10 млн-1 |
от 0 до 50 млн-1 |
от 0 до 100, |
от 0 до 200 млн-1 |
-1 млн |
от 0 до 50 млн-1 |
от 0 до 200 млн- |
от 0 до 100 млн-1 |
-1 млн | |
от 0 до 100 млн-1 |
1 |
от 0 до 1500 -1 млн | ||||
± 10 |
± 10 |
± 8 | ||||
в диапазоне от 0 до 2500 млн-1 |
в диапазоне |
± 8 |
± 10 |
в диапазоне | ||
от 0 до 500 |
в диапазоне |
в диапазоне |
от 0 до 2000 | |||
-1 млн |
от 0 до 200 млн-1 |
от 0 до 5000 -1 млн |
-1 млн | |||
± 5 | ||||||
± 6 |
в диапазоне | |||||
в диапазоне |
от 0 до 1 % | |||||
от 0 до 0,5 % |
± 4 | |||||
в диапазонах от 0 до 10 % от 0 до 50 % |
Для диапазонов измерений, отличающихся от приведенных в таблице, но не превышающих максимальные, значения приведенной по-
грешности ( Di ), % рассчитывают по формуле |
D = DAA" ’ ^ni |
где An - верхнее значение диапазона измерений, об. доля, %; млн-1;
Ani - верхнее значение промежуточного диапазона измерений, об. доля, %; млн-1.
Таблица 8
Наименование характеристики |
Uras 26 |
Caldos 27/ Caldos 25 |
Magnos 206 |
Limas 11 UV/ Limas 23 |
ZO23 |
Сенсор кислорода |
Пределы допускаемых значений дополнительной погрешности от изменения атмосферного давления на 1 кПа, %: - относительной |
± 0,2 |
± 0,01 |
± 0,2 |
± 1 |
± 0,2 | |
- приведенной |
± 0,25 | |||||
Пределы допускаемых значений дополнительной погрешности от изменения температуры окружающей среды на 10°С, %: - приведенной при термостатировании ячейки |
± 2 |
± 0,5 | ||||
- приведенной без термостатирования |
± 4 | |||||
- относительной при термостатировании ячейки |
± 0,1 |
± 1 |
± 0,1 | |||
- абсолютной, об.доля, % |
± 0,2 | |||||
Время отклика Т90 , с, не более |
2,5 |
2 |
3,5 |
30 | ||
Время выхода на режим, ч, не более: |
0,2 (без термостата) 2 (с термостатом) |
0,5 |
1 |
2,5 |
2 |
Наименование характеристики |
Uras 26 |
Caldos 27/ Caldos 25 |
Magnos 206 |
Limas 11 UV/ Limas 23 |
ZO23 |
Сенсор кислорода |
Потребляемая мощность, В • А, не более |
75 |
18 |
55 |
80 (при температуре 5 °С) 35 (при температуре 45 °С) |
30 |
65 (анализатор) 120 (термостат детектора) |
Габаритные размеры, мм, не более: | |
модель EL3020 |
483х132х357 |
модель EL3040 |
360х360х230 |
модель EL3060 | |
-блок электроники |
320х200х280 |
- аналитический блок |
250х240х406 |
Масса, кг, не более: | |
модели EL3020 |
15 |
модель EL3040 |
21 |
модель EL3060 | |
- блок электроники |
20 |
- аналитический блок |
26 |
Условия эксплуатации приведены в таблице 9:
Таблица 9
Наименование характеристики |
Uras 26 |
Caldos 27/ Caldos 25 |
Magnos 206 |
Limas 11 UV/ Limas 23 |
ZO23 |
Сенсор кислорода |
- температура окружающей среды без электронного модуля, °С |
от 5 до 45 |
от 5 до 50 |
от 5до45 |
от 5 до 50 | ||
- температура окружающей среды с электронным модулем, °С |
от 5 до 40 |
от 5 до 45 |
от 5 до 40 | |||
- относительная влажность, %, не более |
75 | |||||
- скорость потока анализируемого газа, л/ч |
от 20 до 100 |
от 10 до 90 |
от 20 до 60 |
от 20 до 100 |
от 5 до 10 |
от 20 до 100 |
