Номер по Госреестру СИ: 42841-09
42841-09 Системы газоаналитические
(ACF-NT и ACX)
Назначение средства измерений:
Системы газоаналитические ACF-NT и АСХ (далее - системы) предназначены для непрерывного измерения содержания НС1, HF, Н2О, СО, СО2, SO2, NO, NO2, СН4, NH3, N2O, О2 и летучих органических соединений в промышленных выбросах и технологических газовых средах.

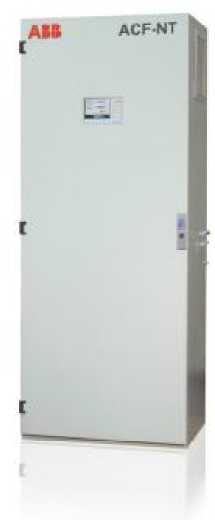

Внешний вид.
Системы газоаналитические
Рисунок № 1

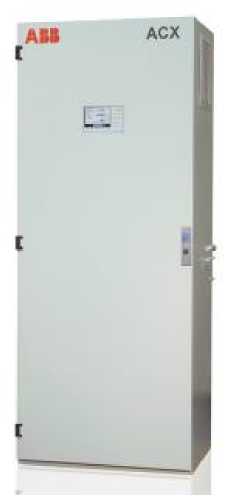

Внешний вид.
Системы газоаналитические
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Система АСХ с системным контроллером тип Syscon II | ||||
AO-SW-Syscon II |
недоступно |
Не ниже 3.0.0 |
недоступно | |
Система АСХ с системным контроллером тип Syscon 3 | ||||
AO-SW-Syscon 3 |
недоступно |
Не ниже 5.0.0 |
недоступно | |
Аналитические сенсоры Uras 26, Magnos 206, Magnos 27, Limas23, | ||||
AMC |
недоступно |
Не ниже 3.0.0 |
недоступно | |
Аналитические сенсоры Uras 14, Magnos 106, Magnos 17, Limas11UV, MultiFID14 | ||||
SNE1 |
недоступно |
Не ниже 2.0.0 |
недоступно | |
Аналитические сенсоры LS25 | ||||
ABB#GM |
недоступно |
Не ниже 6.0 |
недоступно | |
Система АCF-NГ |
" с системным контроллером тип Syscon II | |||
AO-SW-Syscon II |
недоступно |
Не ниже 3.0.0 |
недоступно |
Уровень защиты программного обеспечения по МИ 3286-2010:
- "С" метрологически значимая часть ПО СИ и измеренные данные достаточно защище-
ны с помощью специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения систем газоаналитических ACF-NT и АСХ учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам газоаналитическим ACF-NT и АСХ
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ 8.578-2008 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
Техническая документация фирмы-изготовителя фирма "ABB Automation GmbH", Германия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление деятельности в области охраны окружающей среды;
-
- осуществлении деятельности в области гражданской обороны, защиты населения и территорий от чрезвычайных ситуаций природного и техногенного характера, обеспечения пожарной безопасности, безопасности людей на водных объектах;
-
- выполнение работ по обеспечению безопасных условий труда;
-
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по документу МП 42841-09 "Инструкция. Системы газоаналитические ACF-NT и АСХ. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИ-ИМС" 23 декабря 2009 г.
Основные средства поверки:
-
- ГСО-ПГС по ТУ 6-16-2956-01;
-
- установка динамическая "Микрогаз-Ф" с источниками микропотоков;
-
- генератор газовых смесей ГГС-03-03;
- генератор динамический влажного газа "Эталон -02";
- генератор влажного газа образцовый динамический "Родник-2М".
Изготовитель
Фирма "ABB Automation GmbH", Германия
Адрес: Stierstaedter Str.5, 60488 Frankfurt am Main
Заявитель
Представительство в России: ООО "АББ"
Адрес: 117997, г. Москва, ул. Обручева, д. 30/1, стр. 2
тел: +7 (495) 777-22-20, факс: +7 (495) 777-22-21
E-mail: kip.a@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77/437-56-66
E- mail: office@vniims.ru, www.vniims.ru
Системы газоаналитические ACF-NT и АСХ конструктивно представляют собой металлический шкаф, в котором размещены анализаторы (в зависимости от аналитической задачи); устройства подачи анализируемой пробы; фильтры, подогреваемые до 180 °С (ACF-NT), и фильтры с регулированным нагревом (АСХ); блок кондиционирования газа; контроллеры для управления FTIR - спектрометром и другими анализаторами; модули управления и контроля подачи анализируемой пробы; интерфейсы для передачи информации на внешние устройства. Для системы АСХ возможно панельное исполнение.
Система ACF-NT может комплектоваться тремя анализаторами: FT1R - спектрометром (стандартная комплектация); циркониевым анализатором для определения кислорода RGM II и анализатором летучих органических веществ MultiFED 14 (по заказу). Одновременно могут работать три анализатора. Максимальное число анализируемых компонентов - 12.
В состав системы АСХ могут входить анализаторы Uras 26 для измерения содержания СО, SO2, NO, NOx, (с конвертором NO2/NO), СО2, N2O, СН4; Limas 11 UV/ Limas 23 UV для определения SO2, N02, NO. Для измерения содержания кислорода могут использоваться анализаторы Magnos 206, Magnos 27 и электрохимический сенсор, для анализа летучих органических веществ - пламенно-ионизационный анализатор MultiFID 14. Одновременно в состав системы могут входить до четырех анализаторов, максимальное число определяемых компонентов - 6.
Рис.1. Фотография внешнего вида системы газоаналитической ACF-NT.
Рис.2. Фотография внешнего вида системы газоаналитической АСХ.
- анализатор FTIR - спектрометр;
- анализатор RGM 11;
- анализатор VOC (MultiFID 14). Система газоаналитическая АСХ:
- анализатор Uras 26;
- анализатор Magnos 206/27;
- анализатор Limas 11 UV/23 UV;
- анализатор MultiFID 14;
- анализатор LS25;
- электрохимический сенсор кислорода . Эксплуатационная документация. Инструкция по поверке.
Таблица 2
Наименование характеристики |
FTIR - спектрометр | ||||
Анализируемый компонент |
SO2 |
NO |
NO2 |
CH4 |
N2O |
Диапазон измерений, об. доля, млн-1 |
от 0 до 25, |
от 0 до 150, |
от 0 до 20, |
от 0 до 150, |
от 0 до 25, |
от 0 до 35, |
от 0 до 375, |
от 0 до 100, |
от 0 до 420, |
от 0 до 200, | |
от 0 до 290 |
от 0 до 560 |
от 0 до 250 |
от 0 до 1000 |
от 0 до 1000, от 0 до 2500 | |
Предел детектирования, об. доля, млн-1 |
0,09 |
1,24 |
0,2 |
1,1 |
0,13 |
Пределы допускаемых значений основ- |
± 10 |
± 15 |
± 10 |
± 6 |
± 11 |
ной приведенной погрешности, % |
в диапазонах |
в диапазоне |
в диапазонах |
в диапазонах |
в диапазонах |
от 0 до 25, |
от 0 до 150 |
от 0 до 20, |
от 0 до 150, |
от 0 до 25, | |
от 0 до 35 |
± 10 |
от 0 до 100 |
от 0 до 750 |
от 0 до 200 | |
± 8 |
в диапазонах |
± 5 |
± 4 |
± 8 | |
в диапазоне |
от 0 до 375, |
в диапазоне |
в диапазоне |
в диапазонах | |
от 0 до 290 |
от 0 до 560 |
от 0 до 250 |
от 0 до 1000 |
от 0 до 1000, от 0 до 2500 |
Таблица 3
Наименование характеристики |
FTIR - спектрометр | |||||
Анализируемый компонент |
NH3 |
НС1 |
HF |
СО |
Н2О |
CO2 |
Диапазон измерений, объёмная доля: -1 млн |
от 0 до 20, от 0 до 65, от 0 до 200 |
от 0 до 60, от 0 до 160, от 0 до 800, от 0 до 1600 | ||||
мг/м3 |
от 0 до 15, от 0 до 100, от 0 до 200 |
от 0 до 5, от 0 до 50, от 0 до 100 | ||||
% |
от 0 до 40 |
от 0 до 5, от 0 до 30 |
Наименование характеристики |
FTIR - спектрометр | |||||
Анализируемый компонент |
NH3 |
НС1 |
HF |
СО |
Н2О |
CO2 |
Предел детектирования, об. доля, млн-1 |
0,27 |
0,16 |
0,13 мг/м3 |
0,18 |
0,01 % |
0,01 % |
Пределы допускаемых значений основной приведенной погрешности, % |
± 10 в диапазонах от 0 до 20 млн-1 от 0 до 65 млн-1 от 0 до 200 млн-1 |
± 14 в диапазонах от 0 до 15 мг/м3 от 0 до 100 мг/м3 от 0 до 200 мг/м3 |
± 25 в диапазонах от 0 до 5 мг/м3, от 0 до 50 мг/м3 от 0 до 100 мг/м3 |
± 5 в диапазонах от 0 до 60 млн-1, от 0 до 160 млн-1 от 0 до 800 млн-1 от 0 до 1600 млн-1 |
± 2 в диапазоне от 0 до 40 % |
± 2 в диапазонах от 0 до 5 % от 0 до 30 % |
Таблица 4
Наименование характеристики |
VOC (MultiFID 14) |
RGM 11 |
Анализируемый компонент |
Общий углерод |
O2 |
Диапазон измерений: массовая концентрация, мгС/м3 |
от 0 до 5, от 0 до 100, от 0 до 10000 | |
об. доля, % |
от 0 до 25 | |
Предел детектирования мгС/м3 |
0,3 | |
об. доля, % |
0,20 | |
Пределы допускаемых значений основной приведенной погрешности, % |
± 10 в диапазоне от 0 до 5 мгС/м3 | |
± 6 3 в диапазоне от 0 до 100 мгС/м3 |
± 2,5 в диапазоне от 0 до 25% | |
± 2 3 в диапазоне от 0 до 10000 мгС/м3 |
Система АСХ
Таблица 5
Наименование характеристики |
Uras 26 | ||||
Анализируемый компонент |
СО |
CO2 |
NO |
C2H4O |
SO2 |
Диапазон измерений, об. доля: -1 млн | |||||
от 0 до 10, |
от 0 до 5, |
от 0 до 75, |
от 0 до 10, |
от 0 до 20, | |
от 0 до 1000 |
от 0 до 5000 |
от 0 до 1500 |
от 0 до 500 |
от 0 до 1000 | |
% |
от 0 до 1, |
от 0 до 1, |
от 0 до 1, |
- |
от 0 до 0,5 |
от 0 до 10, |
от 0 до 10, |
от 0 до 10, | |||
от 0 до 100 |
от 0 до 100 |
от 0 до 100 | |||
Пределы допускаемых значений |
± 10 |
± 10 |
± 15 |
± 20 |
± 15 |
основной приведенной погрешно- |
в диапазоне |
в диапазоне |
в диапазоне |
в диапазонах |
в диапазоне |
сти, % |
от 0 до 10 млн-1 |
от 0 до 5 млн-1 |
от 0 до 75 млн-1 |
от 0 до 10 млн-1 от 0 до 500 млн-1 |
от 0 до 20 млн-1 |
± 4 |
± 4 |
± 10 |
± 10 | ||
в диапазоне |
в диапазоне |
в диапазоне |
в диапазоне | ||
от 0 до 1000 млн-1 |
от 0 до 5000 млн-1 |
от 0 до 1500 млн-1 |
от 0 до 1000 млн-1 | ||
± 2 |
± 2 |
± 4 |
± 8 | ||
в диапазонах |
в диапазонах |
в диапазонах |
в диапазоне | ||
от 0 до 1 % |
от 0 до 1 % |
от 0 до 1 % |
от 0 до 0,5 % | ||
от 0 до 10 % |
от 0 до 10 % |
от 0 до 10 % | |||
от 0 до 100 % |
от 0 до 100 % |
от 0 до 100 % |
Таблица 6
Наименование характеристики |
Uras 26 | |||||
Анализируемый компонент |
N2O |
NH3 |
СН4 |
С2Н4 |
С3Н8 |
C6H14 |
Диапазон измерений, об. доля: -1 млн |
от 0 до 500, от 0 до 2000, от 0 до 5000 |
от 0 до 30, от 0 до 1000 |
от 0 до 50, от 0 до 100 |
от 0 до 50, от 0 до 1000 |
от 0 до 100, от 0 до 500 |
от 0 до 100, от 0 до 1000 |
% |
от 0 до 1, от 0 до 10, от 0 до 50 |
от 0 до 1, от 0 до 10, от 0 до 100 |
Наименование характеристики |
Uras 26 | |||||
Анализируемый компонент |
N2O |
NH3 |
СН4 |
С2Н4 |
СзН8 |
C6H14 |
Пределы допускаемых значений |
± 8 |
± 15 |
± 10 |
± 15 |
± 15 |
± 15 |
основной приведенной погреш- |
в диапазонах от 0 до 500 млн-1 |
в диапазоне |
в диапазонах от 0 до 50 млн-1 |
в диапазонах от 0 до 50 млн-1 |
в диапазонах |
в диапазоне от 0 до 100 млн-1 |
ности, % |
от 0 до 30 |
от 0 до 100 | ||||
от 0 до 2000 млн-1 |
-1 млн |
от 0 до 100 млн-1 |
от 0 до 1000 млн-1 |
-1 млн | ||
от 0 до 5000 млн-1 |
от 0 до 500 |
±8 | ||||
± 8 |
± 4 |
-1 млн |
в диапазоне от 0 до 1000 млн-1 | |||
в диапазоне |
в диапазоне | |||||
от 0 до 1000 -1 млн |
от 0 до 1% | |||||
± 2 | ||||||
± 5 |
в диапазонах | |||||
в диапазоне |
от 0 до 10 % | |||||
от 0 до 1 % |
от 0 до 100 % | |||||
± 4 | ||||||
в диапазонах от 0 до 10 % от 0 до 50 % |
Таблица 7
Наименование характеристики |
Limas 11 UV/Limas 23 UV | |||||
Анализируемый компонент |
NO2 |
H2S |
SO2 |
NO |
NH3 |
С12 |
Диапазон измерений, об. доля: -1 млн |
от 0 до 10, от 0 до 200, от 0 до 2500 |
от 0 до 50, от 0 до 500 |
от 0 до 25, от 0 до 50, от 0 до 100, от 0 до 200 |
от 0 до 10, от 0 до 200, от 0 до 5000 |
от 0 до 50, от 0 до 100, от 0 до 2000 |
от 0 до 100, от 0 до 1500 |
% |
от 0 до 0,5 |
от 0 до 1, от 0 до 10, от 0 до 50 |
Наименование характеристики |
Limas 11 UV/Limas 23 UV | |||||
Анализируемый компонент |
NO2 |
H2S |
SO2 |
NO |
NH3 |
С12 |
Пределы допускаемых значений основной приведенной погрешности, % |
± 15 в диапазонах от 0 до 10 млн-1 от 0 до 200 -1 млн |
± 15 в диапазоне от 0 до 50 -1 млн |
± 15 в диапазонах от 0 до 25 млн-1 от 0 до 50 млн-1 от 0 до 100 млн-1 |
± 15 в диапазонах от 0 до 10 млн-1 от 0 до 200 млн-1 |
± 15 в диапазонах от 0 до 50 млн-1 от 0 до 100, млн-1 |
± 14 в диапазонах от 0 до 100, -1 млн от 0 до 1500 -1 млн |
± 10 |
± 10 |
± 8 |
± 10 |
± 8 | ||
в диапазоне от 0 до 2500 -1 млн |
в диапазоне от 0 до 500 -1 млн |
в диапазоне от 0 до 200 млн-1 |
в диапазоне от 0 до 5000 -1 млн |
в диапазоне от 0 до 2000 млн-1 | ||
±6 |
± 5 | |||||
в диапазоне от 0 до 0,5 % |
в диапазоне от 0 до 1 % | |||||
± 4 | ||||||
в диапазонах от 0 до 10 % от 0 до 50 % |
Таблица 8
Наименование характери стики |
Magnos 206 |
Magnos 27 | ||||||||
Диапазон измерений объемной доли кислорода, об. доля, % |
от 0 до 0,5 |
от 0 до 1 |
от 0 до 5 |
от 0 до 10 |
от 0 до 25 |
от 0 до 100 |
от 0 до 3 |
от 0 до 10 |
от 0 до 25 |
от 0 до 100 |
Пределы допускаемых значений основной приведенной погрешности, % |
± 10 |
± 5 |
± 2 |
± 2 |
± 1 |
± 0,5 |
± 4 |
± 2 |
± 1 |
± 0,5 |
Таблица 8
Наименование характеристики |
Сенсор кислорода электрохимический |
MultiFID 14 |
Анализируемый компонент |
O2 |
Общий углерод |
Диапазон измерений: массовая концентрация, мгС/м3 |
от 0 до 5, от 0 до 100, от 0 до 10000 | |
об. доля, % |
от 0 до 25 | |
Предел детектирования: мгС/м3 |
0,3 | |
об. доля, % |
0,20 | |
Пределы допускаемых значений основной приведенной погрешности, % |
± 2 в диапазоне от 0 до 25 % |
± 10 в диапазоне от 0 до 5 мгС/м3 |
± 6 3 в диапазоне от 0 до 100 мгС/м3 | ||
± 2 3 в диапазоне от 0 до 10000 мгС/м3 |
Для диапазонов измерений, отличающихся от приведенных в таблице, но не превышающих максимальные, значения приведенной погрешности ( Di ), % рассчитывают по формуле
D, = DA
1 An,
где An - верхнее значение диапазона измерений, об. доля, %; млн-1;
Ani - верхнее значение промежуточного диапазона измерений, об. доля, %; млн-1.
Таблица 9
Наименование характеристики |
Uras 26 |
Limas 11 UV/ Limas 23 |
Magnos 206/ Magnos 27 |
Сенсор кислорода электрохимический |
FTIR - спектрометр |
RGM 11 |
MultiFID 14 |
Пределы допускаемых значений дополнительной погрешности от изменения атмосферного давления на 1 кПа, %: - относительной |
± 0,2 |
± 0,2 |
± 0,01/± 1,5 |
± 0,2 |
He влияет |
He влияет |
He влияет |
Пределы допускаемых значений дополнительной погрешности от изменения температуры окружающей среды на 10 °С, %: - приведенной (при термоста-тировании ячейки) |
± 2 |
± 2 |
± 2 | ||||
- относительной (при термо-статировании ячейки) |
± 1 |
± 0,5 |
± 2 | ||||
- абсолютной, об.доля, % |
± 0,2 | ||||||
Диапазон выходного аналогового сигнала, мА |
0/4-20 |
0/4-20 |
0/4-20 |
0/4-20 |
4-20 |
4-20 |
0/4-20 |
Время выхода на режим, ч, не более: |
0,5 (без термостата) 2 (с термостатом) |
2,5 |
1/4 |
2 | |||
Скорость потока анализируемого газа, л/ч |
от 20 до 100 |
от 20 до 100 |
от 20 до 60 |
от 20 до 100 |
Макс, для сис темы ACF-NT 250 |
Макс, для сис темы ACF-NT 250 |
от 80 до 100 |
Потребляемая мощность (во время эксплуатации), Вт
система АСХ 1000
система ACF-NT 1600
Габаритные размеры, мм, не более:
система АСХ, система ACF-NT
- шкаф 800x2100x600
система АСХ
- шкаф с анализаторами Uras 26, Magnos 206/27, Limas 11 UV/23 UV 900x2140x700 Масса, кг, не более
система АСХ 430
система ACF-NT 300
Условия эксплуатации:
- температура окружающей среды, °С :
с модулем кондиционирования воздуха: система АСХ система ACF-NT
от 5 до 35
от 5 до 40
от 20 до 25
от минус 25 до плюс 65 75
220
в помещении с кондиционером :
система ACF-NT
- температура окружающей среды во время хранения и транспор -тировки, °С
- относительная влажность, %, не более
- напряжение питания, В
