Номер по Госреестру СИ: 26905-15
26905-15 Квадранты оптические
(КО)
Назначение средства измерений:
Квадрант оптический КО (далее - квадрант) предназначен для измерения углов наклона плоских и цилиндрических поверхностей и для их установки под заданным углом к горизонтальной плоскости. Квадранты применяются в лабораториях научно-исследовательских институтов, машиностроительных предприятий, строительных организаций и других отраслях народного хозяйства.
Внешний вид.
Квадранты оптические
Рисунок № 1
Внешний вид.
Квадранты оптические
Рисунок № 2

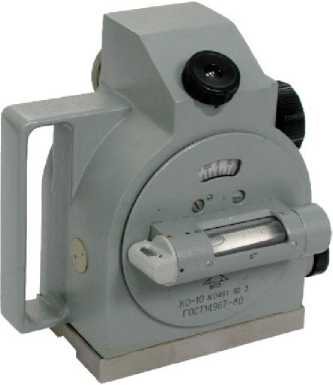

Внешний вид.
Квадранты оптические
Рисунок № 3

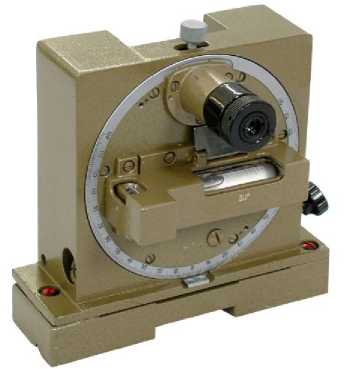

Внешний вид.
Квадранты оптические
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 28.02.2030
Номер записи -
ID в реестре СИ - 333300
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КО,, КО КО-60М, КО КО-60, КО КО-10, КО Квадранты оптические, КО квадрант оптический, КО 60, КО, Квадранты оптические КО-60М, Квадранты оптические КО, Квадрант оптический КО-60М, Квадрант оптический КО, мод КО-60М, Квадрант оптический КО 60, Квадрант оптический КО, Квадрант оптический, Без модификации, RJ-60, false, -, ,,
Производитель
Изготовитель - Акционерное общество «Новосибирский приборостроительный завод» (АО «НПЗ»)
Страна - РОССИЯ
Населенный пункт - г. Новосибирск;
АО "Швабе - Оборона и Защита", г.Новосибирск ( срок свидетельства: 16.04.2020 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок - 2759
Выдано извещений - 177
Кол-во периодических поверок - 1039
Кол-во средств измерений - 2044
Кол-во владельцев - 113
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 695 дн.
Приказы РСТ, где упоминается данный тип СИ
№444 от 2015.04.14 Об утверждении типов средств измерений (ГР 35553-15 - 60463-15)
№27 от 2005.01.24 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ФГУП "ПО "НПЗ"
№1374 от 2018.07.03 О внесении изменений в описание типа на системы забойные телеметрические ЗТМ-172
№2100 от 2019.09.06 О внесении изменений в описание типа на копры маятниковые МК-300; МК-50; МК-4
№438 от 2020.02.28 О продлении срока действия свидетельств об утверждении типа средств измерений 72 пзц
№1799 от 2020.11.06 об утверждении типа средств измерений
№1789 от 2020.11.02 об утверждении типа среств измерений
№2343 от 2020.12.31 Об утверждении типов средств измерений
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№37 от 2025.01.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (21)
№277 от 2025.02.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Квадранты оптические (КО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Новосибирский приборостроительный завод» (АО «НПЗ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26905-15 28.02.2030 |
Квадранты оптические, КО Акционерное общество «Новосибирский приборостроительный завод» (АО «НПЗ») (РОССИЯ г. Новосибирск; АО "Швабе - Оборона и Защита", г.Новосибирск ( срок свидетельства: 16.04.2020 г.)) |
ОТ МП |
2 года |
|
26906-15 28.02.2030 |
Головки делительные оптические, ОДГЭ Акционерное общество «Новосибирский приборостроительный завод» (АО «НПЗ») (РОССИЯ г. Новосибирск; АО "Швабе - Оборона и Защита", г.Новосибирск ( срок свидетельства: 16.04.2020 г.)) |
ОТ МП |
2 года |
|
10714-05 27.04.2030 |
Автоколлиматоры унифицированные, АКУ Акционерное общество «Новосибирский приборостроительный завод» (АО «НПЗ») (РОССИЯ г. Новосибирск; АО "Швабе - Оборона и Защита", г.Новосибирск ( срок свидетельства: 16.04.2020 г.)) |
ОТ МП |
2 года |
|
10713-05 |
Автоколлиматоры, АКТ Акционерное общество «Новосибирский приборостроительный завод» (АО «НПЗ») (РОССИЯ г. Новосибирск; АО "Швабе - Оборона и Защита", г.Новосибирск ( срок свидетельства: 16.04.2020 г.)) |
ОТ МП |
2 года |
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Кто поверяет Квадранты оптические (КО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1493 | 182 | 1447 | 44 | 9 | 1490 | 1446 | 44 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 19 | 2 | 0 | 17 | 6 | 19 | 0 | 17 | |
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 37 | 6 | 22 | 13 | 0 | 35 | 22 | 13 | ||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЗРТО" (1513) | 111 | 23 | 52 | 46 | 4 | 0 | 4 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 10 | 1 | 10 | 0 | 0 | 10 | 10 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 23 | 3 | 0 | 19 | 4 | 20 | 0 | 19 | |
| ПАО "МЗИК" (0659) | 25 | 1 | 8 | 17 | 1 | 10 | 0 | 10 | ||
| АО "ПСЗ "ЯНТАРЬ" (RA.RU.311205) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 40 | 3 | 0 | 32 | 2 | 32 | 0 | 32 | |
| АО "ОКБ "НОВАТОР" (RA.RU.311408) | 35 | 5 | 3 | 28 | 6 | 31 | 3 | 28 | ||
| АО "РСК "МИГ" (RA.RU.311302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "УПП "ВЕКТОР" (RA.RU.311303) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 14 | 9 | 3 | 11 | 0 | 14 | 3 | 11 | ||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 15 | 6 | 0 | 15 | 2 | 15 | 0 | 15 | ||
| АО "ЦЭНКИ" (RA.RU.311727) | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| АО "СЕРПУХОВСКИЙ ЗАВОД "МЕТАЛЛИСТ" (RA.RU.312094) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ФНПЦ "ТИТАН-БАРРИКАДЫ" (0495) | 41 | 9 | 0 | 35 | 2 | 35 | 0 | 35 | ||
| АО "УМЗ" (RA.RU.311777) | 10 | 0 | 9 | 0 | 9 | 0 | 8 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 20 | 2 | 0 | 18 | 2 | 18 | 0 | 17 | |
| АО «ТЯЖМАШ» (RA.RU.311513) | 17 | 4 | 1 | 16 | 1 | 17 | 1 | 16 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 3 | 2 | 1 | 5 | 3 | 2 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 65 | 1 | 1 | 61 | 0 | 38 | 1 | 36 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 12 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 8 | 1 | 0 | 6 | 0 | 8 | 0 | 6 | |
| ПАО "ДНПП" (RA.RU.312012) | 8 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 19 | 0 | 19 | 1 | 18 | 0 | 18 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 15 | 2 | 0 | 15 | 1 | 15 | 0 | 15 | |
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 8 | 7 | 1 | 0 | 8 | 7 | 1 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 6 | 0 | 5 | 2 | 2 | 0 | 2 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 4 | 1 | 0 | 4 | 2 | 4 | 0 | 4 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 16 | 6 | 0 | 15 | 4 | 16 | 0 | 15 | |
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| АО "АДМИРАЛТЕЙСКИЕ ВЕРФИ" (RA.RU.311379) | 18 | 3 | 0 | 18 | 3 | 18 | 0 | 18 | ||
| АО "НМЗ" (РОСС СОБ 3.00066.2013) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 78 | 0 | 75 | 4 | 36 | 0 | 36 | ||
| ПАО "КОРПОРАЦИЯ "ИРКУТ" (0334) | 56 | 2 | 54 | 2 | 28 | 0 | 28 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 10 | 1 | 0 | 9 | 2 | 10 | 0 | 9 | |
| АО "ММЗ" (RA.RU.311607) | 61 | 8 | 4 | 54 | 7 | 28 | 0 | 25 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 25 | 9 | 14 | 3 | 23 | 9 | 14 | ||
| АО "НПЗ" (RA.RU.313413) | 3 | 1 | 0 | 3 | 1 | 1 | 0 | 1 | ||
| АО "НПП "СТАРТ" ИМ. А. И. ЯСКИНА" (1414) | 8 | 0 | 8 | 2 | 8 | 0 | 8 | |||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 48 | 5 | 12 | 30 | 4 | 42 | 12 | 30 | ||
| АО "ПЗ "МАШ", АО "ПЕРМСКИЙ ЗАВОД "МАШИНОСТРОИТЕЛЬ" (RA.RU.311622) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 15 | 0 | 15 | 1 | 15 | 0 | 15 | ||
| АО «НЗ 70-летия Победы» (RA.RU.312518) | 13 | 0 | 13 | 0 | 9 | 0 | 9 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 53 | 10 | 29 | 24 | 0 | 51 | 29 | 22 | ||
| СПБ ОАО "КРАСНЫЙ ОКТЯБРЬ" (РОСС СОБ 3.00255.2014) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ВПК "НПО МАШИНОСТРОЕНИЯ" (РОСС СОБ 3.00218.2014) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "КОРПОРАЦИЯ "ВНИИЭМ" (RA.RU.312787) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| АО "НПК "КБМ" (RA.RU.311361) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "ОАК" (RA.RU.310524) | 37 | 4 | 3 | 34 | 4 | 37 | 3 | 34 | ||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРО-ЗАПАДНЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР КОНЦЕРНА ВКО "АЛМАЗ-АНТЕЙ"- ОБУХОВСКИЙ ЗАВОД"(АО "ОБУХОВСКИЙ ЗАВОД") | 89 | 12 | 29 | 60 | 35 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 7 | 1 | 0 | 7 | 2 | 7 | 0 | 7 | |
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 11 | 0 | 11 | 1 | 0 | 0 | 0 | |||
| АО "ГОС МКБ "ВЫМПЕЛ" ИМ. И.И. ТОРОПОВА" (РОСС СОБ 3.00231.2014) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ПО "СТРЕЛА" (RA.RU.311636) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "КЭМЗ" (RA.RU.311694) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 5 | 5 | 5 | 0 | 0 | 5 | 5 | 0 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| АО «ИЭМЗ «Купол» (РОСС СОБ 3.00196.2014) | 2 | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 8 | 5 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 12 | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 27 | 27 | 0 | 27 | 11 | 4 | 0 | 4 | ||
| ПАО "ЯКОВЛЕВ" (0334) | 17 | 13 | 0 | 17 | 0 | 0 | 0 | 0 |
Стоимость поверки Квадранты оптические (КО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1800 | 2330 |
|
ФБУ Иркутский ЦСМ Иркутская область |
1688 | 2330 |
|
ФБУ Пензенский ЦСМ Пензенская область |
5544 | 2330 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
2086 | 2330 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
1916 | 2330 |
Знак утверждения типа
Знак утверждения типананосится на шильдик на основании прибора фотохимическим методом и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к квадрантам КОТУ3-3.179-81 «Квадранты оптические КО-10; КО-60. Технические условия»
ТУ3-3.1387-82 «Квадранты оптические КО-60М. Технические условия»
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.393-2010 «ГСИ. Квадранты оптические. Методы и средства поверки».
Основные средства поверки приведены в таблице 3.
Таблица 3
|
Наименование |
Основные метрологические характеристики |
|
Образцы шероховатости |
Rа=1,25 мкм, Rа=0,63 мкм, ПГ(-17%; +12%) |
|
Плоская стеклянная пластина ПИ 60 |
КТ 2 |
|
Линейка лекальная ЛД-1-200 |
КТ 2 |
|
Меры длины концевые плоскопаралельные |
0,994 / 0,995 / 1,000 / 1,01 / 1,001 мм; КТ 2 |
|
Плита поверочная |
630x400; КТ 0 |
|
Уровень брусковый |
150-0,10; ПГ±0,03 мм |
|
Г оловка делительная оптическая ОДГЭ-5 |
ПГ±5" |
|
Автоколлиматор АК-0,5У |
ПГ± 3" |
|
Мера плоского угла призматическая тип 4 |
8 граней, 1 разряд |
|
Меры длины концевые плоскопараллельные |
(5,12 - 100) мм 4 разряд; (50 - 1000) мм 3 разряд |
|
Г оризонтальный оптиметр ИКГ |
ПГ± 0,0003 мм |
|
Диоптрийная трубка |
±5 дптр, ПГ±0,5 дптр |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Результаты поверки удостоверяются свидетельством о поверке, и (или) записью в паспорте средства измерений, заверяемой подписью поверителя и знаком поверки.
Изготовитель
Акционерное общество «Новосибирский приборостроительный завод» (АО «НПЗ») ИНН 5402534361Адрес: Россия, 630049, г. Новосибирск-49, ул. Д. Ковальчук, 179/2
Тел.: (8-383) 236-77-89
Факс: (8-383) 236-77-27
Е-mail: npzkanc@ponpz.ru, reception@ponpz.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»(ФГУП «СНИИМ»)
Юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Тел.: ( 8-383) 210-08-14
Факс: (8-383) 210-13-60
Е-mail: director@sniim.ru
Квадранты изготавливаются трех модификаций: КО-10 (с ценой деления 10"), КО-60 и КО-60М (с ценой деления 60").
Принцип действия квадранта заключается в том, что отсчет угла наклона основания относительно оси уровня производится по стеклянному лимбу с помощью отсчетного микроскопа. Квадрант работает как при естественном, так и при искусственном освещении.
Оптическая схема квадранта КО-10 (рисунок 1).
Лучи света от зеркала (16) через защитное стекло (15) попадают в светопровод (7) и направляются им на лимб (14) и шкалу (3). Лучи, передающие изображение штрихов шкалы и штрихов лимба (нижнее в поле зрения), через сетку (2) с индексом, через призмы (1) и (19) проходят в объектив, состоящий из линз (4) и (5). Лучи, передающие изображение штрихов диаметрально противоположной части лимба (верхнее поле зрения), призмой (17), клиньями (18) микрометра и призмой (19) направляются также в объектив. Объектив через призму (13) и разделительный блок, состоящий из призмы (11) и клиньев (8) и (12), передаёт изображение штрихов шкалы и двух диаметрально противоположных частей лимба в фокальную плоскость окуляра. Окуляр состоит из линз (9) и (10). Лучи, передающие изображение шкалы, отражаются зеркальным участком грани призмы (11). Лучи, передающие нижнее изображение штрихов лимба, отражаются зеркальным участком клина (12), а зеркальная грань клина (8) отражает лучи, передающие верхнее изображение штрихов. Линия раздела между верхним и нижним изображениями штрихов образуются границей серебрения на клине (12). Пластина (6) компенсирует разность верхнего и нижнего изображений штрихов лимба, возникающую в разделительном блоке. Клинья (18) совместно образуют плоскопараллельную пластинку. Сдвигом клиньев перпендикулярно оптической оси меняется толщина пластинки, и этим достигается правильность показаний отсчётного устройства.
Рисунок 1 - Оптическая схема квадранта КО-10
Конструктивно квадрант состоит из следующих основных частей: оптического устройства, наружного кожуха с окуляром, блока уровней, основания. Общий вид квадранта КО-10 представлен на рисунке 2.
Рисунок 2 - Общий вид квадранта КО-10 Оптическая схема квадрантов КО-60 и КО-60М (рисунок 3). Пучок лучей, попадая в светофильтр (1), проходит далее через оптический лимб (2), линзы объектива (3), сетку с коллективом (4) и линзы окуляра (5). Поле зрения наблюдается в
зелёном свете.
А - плоскость делений лимба;
Б - плоскость делений сетки
Рисунок 3 - Оптическая схема квадранта КО-60 / КО-60М
Конструктивно квадрант КО-60 состоит из следующих основных частей: основания (КО-60М - с магнитом), корпуса, крышки, микроскопа отсчётного, зеркала, уровня основного, уровня поперечного, кожуха, винта закрепительного, винта наводящего, индекса. Общий вид квадранта КО-60 / КО-60М представлен на рисунке 4.
Рисунок 4 - Общий вид квадранта КО-60 / КО-60М
Для защиты квадранта от несанкционированного доступа производится пломбировка одного винта на крышке с уровнем, идентификационная наклейка размещается на боковой стороне корпуса, справа.
Таблица 2
|
Обозначение |
Наименование |
Количество | ||
|
КО-10 |
КО-60 |
КО-60М | ||
|
Инструменты и принадлежности | ||||
|
АЛ2.787.046 |
Квадрант оптический КО-10 |
1 |
- |
- |
|
АЛ3.817.001 |
Квадрант оптический КО-60 |
- |
1 |
- |
|
АЛ3.817.002 |
Квадрант оптический КО-60М |
- |
- |
1 |
|
АЛ8.679.008 |
Ключ |
2 |
1 |
1 |
|
Тара потребительская | ||||
|
АЛ4.161.112 |
Ящик |
1 |
- |
- |
|
АЛ4.103.004 |
Ящик |
- |
1 |
- |
|
АЛ4.161.448 |
Ящик |
- |
- |
1 |
|
Эксплуатационная документация | ||||
|
АЛ2.787.046 ПС |
Квадрант оптический КО-10. Паспорт |
1 |
- |
- |
Продолжение таблицы 2
|
Обозначение |
Наименование |
Количество | ||
|
КО-10 |
КО-60 |
КО-60М | ||
|
АЛ3.817.002 ПС |
Квадрант оптический КО-60М. Паспорт |
- |
- |
1 |
|
Примечание — по заказу может поставляться комплект дополнительных приспособлений для угловых измерений в горизонтальной плоскости: подставка для установки квадранта в положение с вертикальным направлением оси (АЛ4.136.008); блок питания (трансформатор с подсветкой) к поставке (АЛ5.087.014); столик, закрепленный на оси лимба, для использования квадранта в качестве малогабаритного делительного стола (АЛ6.124.097); зеркало металлическое Для получения изображения сетки проверяемого прибора (АЛ3.910.007). | ||||
Таблица 1
|
Наименование показателя |
Модель квадранта | ||
|
КО-10 |
КО-60 |
КО-60М | |
|
Диапазон измерений углов по лимбу, ...° |
от 0 до 360 |
±120 | |
|
Пределы допускаемой абсолютной погрешности измерений, ..." |
±10 |
±30 | |
|
Цена деления шкалы отсчётного устройства,..." |
10 |
60 | |
|
Цена деления шкалы основного уровня,. " |
15 |
30 | |
|
Цена деления шкалы поперечного уровня, |
4 | ||
|
Цена деления шкалы лимба, ...' |
20 |
60 | |
|
Цена деления наружной шкалы, ...° |
5 |
1 | |
|
Г абаритные размеры, мм, не более |
165x120x165 |
155x97x131 |
155x97x151 |
|
Масса, кг, не более:
|
3,4 6,0 |
2,5 4,0 |
|
|
Условия эксплуатации по гр. С3 ГОСТ Р 52931:
|
от -10 до +40 80 |
от -50 до +50 при условии предохранения от осадков | |
|
Установленный полный ресурс, ч, не менее |
6000 | ||
|
Установленный срок службы, лет, не менее |
6 |
6,5 | |
|
Длина основания квадранта, мм, не менее |
120 |
148 | |
|
Исполнение |
обычное |
с магнитом | |
