Номер по Госреестру СИ: 24943-03
24943-03 Проекторы измерительные
(ПИ 300ЦВ)
Назначение средства измерений:
Проекторы измерительные ПИ 300ЦВ (далее - проекторы) предназначены для измерений и контроля линейных и угловых размеров деталей в проходящем и отраженном свете в прямоугольной и полярной системе координат.
Внешний вид.
Проекторы измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.07.2018
Номер записи - 107928
ID в реестре СИ - 330328
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Проекторы измерительные ПИ 300ЦВ, ПИ-300ЦВ, ПИ 300ЦВ, Нет модификации, Без модификации,
Производитель
Изготовитель - АО "Новосибирский приборостроительный завод"
Страна - РОССИЯ
Населенный пункт - г.Новосибирск
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 58
Выдано извещений - 2
Кол-во периодических поверок - 47
Кол-во средств измерений - 21
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2006
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№67 от 2015.01.23 О переоформлении свидетельств об утверждении типа средств измерений (АО Швабе-Оборона и Защита, г. Новосибирск)
№995 от 2014.06.24 О переоформлении свидетельств об утверждении типа средств измерений ОАО "Производственное объединение "Новосибирский приборостроительный завод" г.Новосибирск
№27 от 2005.01.24 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ФГУП "ПО "НПЗ"
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Проекторы измерительные (ПИ 300ЦВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Новосибирский приборостроительный завод"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12129-03 02.07.2019 |
Микроскопы инструментальные, ИМЦЛ 100х50,А АО "Новосибирский приборостроительный завод" (РОССИЯ г.Новосибирск) |
ОТ |
2 года |
|
24943-03 29.07.2018 |
Проекторы измерительные, ПИ 300ЦВ АО "Новосибирский приборостроительный завод" (РОССИЯ г.Новосибирск) |
ОТ МП |
1 год |
|
58205-14 20.08.2019 |
Квадранты цифровые, КО-10Ц АО "Новосибирский приборостроительный завод" (РОССИЯ г.Новосибирск) |
ОТ МП |
1 год |
|
67004-17 22.03.2027 |
Приборы контроля освещенности, 1ПН124 АО "Новосибирский приборостроительный завод" (РОССИЯ г.Новосибирск) |
ОТ МП |
1 год |
|
72896-18 26.10.2024 |
Счетчики электрической энергии трехфазные, серии РиМ 489 АО "Новосибирский приборостроительный завод" (РОССИЯ г.Новосибирск) |
ОТ МП |
16 лет |
|
79026-20 01.09.2025 |
Проекторы измерительные, ПИ 300ЦВ АО "Новосибирский приборостроительный завод" (РОССИЯ г.Новосибирск) |
ОТ МП |
1 год |
|
58205-20 11.09.2025 |
Квадранты цифровые, КО-10Ц АО "Новосибирский приборостроительный завод" (РОССИЯ г.Новосибирск) |
ОТ МП |
1 год |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Проекторы измерительные (ПИ 300ЦВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 15 | 0 | 13 | 1 | 13 | 0 | 13 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 8 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Проекторы измерительные (ПИ 300ЦВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3553 | 2745 |
|
ФБУ Кировский ЦСМ Кировская область |
3341 | 2745 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
1981 | 2745 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
2489 | 2745 |
|
ФБУ Пермский ЦСМ Пермский край |
1403 | 2745 |
Знак утверждения типа
Знак утверждения типананосится на шильдик, который крепится на основании проектора, фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к проекторам измерительным ПИ 300ЦВГОСТ 19795-82 «Проекторы измерительные. Технические условия»
АЛ3.826.105 ТУ «Проектор измерительный ПИ 300ЦВ. Технические условия»
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 х 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Поверка
Поверкаосуществляется по МИ 1825-88 «ГСИ. Проекторы измерительные. Методика поверки»
Основные средства поверки:
-
- мера длины штриховая 50 мм ГОСТ 12069-90 , класс точности 2;
-
- мера длины штриховая 400 мм ГОСТ 12069-90 , класс точности 4;
-
- меры угловые призматические тип 2, тип 3 ГОСТ 2875-88 , класс точности 2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Результаты поверки удостоверяются свидетельством о поверке, и (или) записью в паспорте средства измерений, заверяемой подписью поверителя и знаком поверки.
Изготовитель
Акционерное общество «Новосибирский приборостроительный завод» (АО «НПЗ») ИНН 5402534361
Адрес: Россия, 630049, г. Новосибирск-49, ул. Д. Ковальчук, 179/2
Тел.: (8-383) 236-77-89
Факс: (8-383) 236-77-27
E-mail: npzkanc@ponpz.ru, reception@ponpz.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «СНИИМ» (ГЦИ СИ ФГУП «СНИИМ»)
Юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Тел.: (8-383) 210-08-14
Факс: (8-383) 210-13-60
E-mail: director@sniim.nsk.ru
Принцип работы проектора основан на проецировании контролируемой детали, расположенной между осветительной системой и объективом, на экран с последующим проведением контрольных, измерительных и других операций.
В зависимости от конфигурации проверяемой детали проектор позволяет проводить измерения следующими способами освещения:
-
- проходящим светом (ДИА проекция);
-
- отраженным светом (ЭПИ проекция);
-
- проходящим и отраженным светом одновременно.
Лучи от лампы осветителя проходящего света освещают деталь, а затем объектив проецирует теневое изображение детали на экран.
При работе с осветителем отраженного света лучи с помощью насадки освещают проверяемую поверхность детали, установленной на предметном стекле, отражаются от нее и, пройдя объектив, создают на экране изображение этой поверхности.
При одновременном включении осветителей на экран проецируется изображение поверхности детали и ее теневой контур.

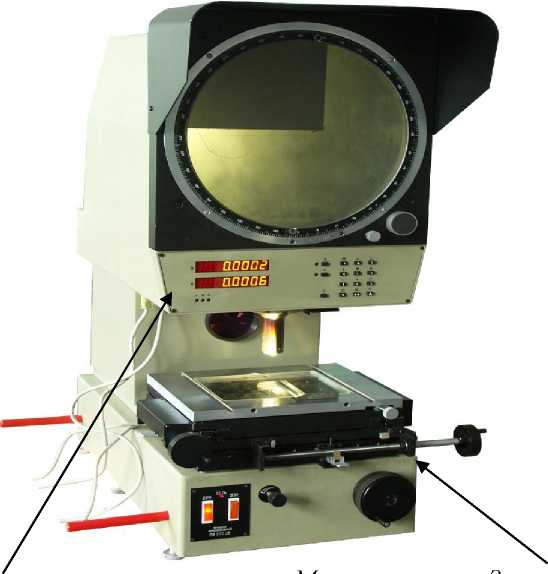

Внешний вид проектора показан на рисунке 1.
Место пломбирования
Место нанесения Знака утверждения типа
Рисунок 1 - Проектор измерительный ПИ 300ЦВ
Конструктивно проектор состоит из основания, измерительного стола и верхнего корпуса с экраном. Внутри основания расположен осветитель проходящего света. На опорные площадки основания устанавливается измерительный стол и стойка с механизмом фокусировки. Измерительный стол с предметным стеклом служит для установки детали и ее перемещения в продольном и поперечном направлениях. В качестве отсчетной системы стола применены линейные фотоэлектрические преобразователи (ПЛФ) и отсчетное цифровое устройство (УЦО). В верхнем корпусе проектора устанавливается объектив, экран, механизм вращения экрана, зеркала для построения изображения на экране и осветитель отраженного света. Верхний корпус перемещается по стойке для фокусирования изображения на экране.
Для защиты проектора от несанкционированного доступа произведена пломбировка двух винтов на защитной крышке ПЛФ по «х» и «y» координатам.
Комплектность проектора приведена в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
АЛ6.640.367-03 |
Кабель |
1 | |
|
Комплект сменных частей | |||
|
АЛ5.910.195 |
Объектив 100х |
1 | |
|
АЛ5. 910.196 |
Объектив 50х |
1 | |
|
АЛ5.910.198 |
Объектив 10х |
1 | |
|
АЛ5.910.199 |
Объектив 20х |
1 | |
|
АЛ5.927.334 |
Насадка 10х,20х |
1 | |
|
АЛ5.927.335 |
Насадка 50х, 100х |
1 | |
|
Принадлежности | |||
|
АЛ3.991.010 |
Бабка (с наклоняемой линией центров) |
1 | |
|
АЛ5.907.002 |
Лупа |
1 | |
|
АЛ5.927.336 |
Насадка для центрирования освещения |
1 | |
|
АЛ7.024.042-01 АЛ7.232.111 |
Штриховая брусковая мера длины Зеркало |
1 1 | |
|
АЛ8.333.554 |
Рукоятка |
4 |
Продолжение таблицы 2
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
Комплект запасных частей, инструмента и принадлежностей |
1 |
Согласно комплекта ЗИП одиночного АЛ4.070.444 | |
|
АЛ3.991.001-10 |
Бабка (с горизонтальной линией центров) |
1* | |
|
АЛ4.072.025 |
Комплект сеток |
1* | |
|
АЛ4.208.000-02 |
Призма для бесцентровых предметов |
1* | |
|
АЛ5.917.875 |
Объектив 200х |
1* | |
|
АЛ5.927.337 |
Насадка 200х |
1* | |
|
АЛ5.937.233 |
Мира №1 |
1* | |
|
-02 |
Мира №2 |
1* | |
|
АЛ6.150.053 |
Блок с призматической канавкой |
1* | |
|
АЛ7.024.045 |
Эталонная штриховая мера длины 2-го разряда |
1* | |
|
АЛ7.024.046 |
Биссекторная линейка |
1* | |
|
АЛ7.249. 265-01 |
Экран |
1* | |
|
АЛ8.207.001-02 |
Призма |
2* | |
|
Эксплуатационная документация | |||
|
АЛ3.826.105 РЭ |
Проектор измерительный. Руководство по эксплуатации |
1 | |
|
АЛ3.036.046-02 РЭ |
Устройство цифровое отсчетное. Руководство по эксплуатации |
1 | |
|
* По специальному заказу | |||
Таблица 1
|
Наименование показателя |
Проектор измерительный ПИ 300ЦВ |
|
Верхний предел линейных измерений, мм, в направлениях : | |
|
- продольном |
150 |
|
- поперечном |
75 |
|
Пределы допускаемой абсолютной погрешности линейных измерений, при проверке по эталонной штриховой мере (исключая вариацию показаний) на высоте 25 мм от предметной плоскости измерительного стола фотоэлектрическими преобразователями | |
|
линейных перемещений в продольном и поперечном направле- | |
|
ниях, мм |
± 0,003 |
|
Диапазон угловых измерений, ...° |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности угловых измерений,...' |
± 5 |
|
Диапазон перемещений узла фокусировки, мм, не менее |
от 0 до 100 |
|
Электропитание от сети переменного тока: | |
|
- напряжение, В |
(220 +- 2323) |
|
- частота, Гц |
(50 ± 1) |
|
Потребляемая мощность, Вт, не более |
400 |
|
Г абаритные размеры проектора, мм, не более |
780 х 470 х (900 - 1000) |
|
Масса проектора, кг, не более |
120 |
|
Максимальный диаметр изделия, мм, устанавливаемого в: | |
|
- центрах бабки с наклоняемой линией центров |
60 |
|
- центрах бабки с горизонтальным положением линии центров |
85 |
|
- призматических опорах |
80 |
|
- призме блока с призматической канавкой |
15 |
|
- патрончике блока с призматической канавкой |
2,8 |
|
- призме для бесцентровых предметов |
38 |
|
Расстояние между центрами, мм: | |
|
200 |
|
измерениях изделий диаметром: | |
|
а) до 39 мм |
315 |
|
б) до 85 мм |
235 |
Продолжение таблицы 1
|
Наименование показателя |
Проектор измерительный ПИ 300ЦВ |
|
Максимально допускаемая масса детали, устанавливаемая на измерительном столе, кг |
20 |
|
Проектор эксплуатируется в следующих климатических условиях по гр. В1 ГОСТ Р 52931-2008 со следующими значениями:
|
(20 ± 3) 80 0,5 |
|
У становленный срок службы, лет, не менее |
6 |
|
Дополнительные функции, реализуемые на проекторе:
| |
|
Дополнительные параметры и размеры:
|
0,001 3 |
|
Диаметр экрана, мм, не менее |
300 |
|
Линейное увеличение, крат |
10, 20, 50, 100, 200 |
|
Максимальная разрешающая способность объективов, штр./мм |
300 |
|
Г абаритные размеры УЦО, мм, не более |
225 х 195 х 85 |
|
Масса проектора в транспортной таре, кг, не более |
300 |
