Датчики обеспечивают преобразование объема в выходной сигнал, представленный последовательностью электрических импульсов с ценой каждого импульса 0,001 м³.

Датчики могут работать в комплекте с микровычислительным устройством "DYMETIC-5101"; "DYMETIC-5102.1"; "ТУРА-Д-5102.1"; "ТУРА-ТО0004" или аналогичным (далее - вычислитель), или в составе измерительных систем (далее - ИС), имеющих источник питания постоянного тока 24В мощностью не менее 2Вт, при этом датчики допускают совместное использование с терминалами ЭВМ любых типов, имеющими возможность приема числоимпульсных сигналов, выдаваемых бесконтактным ключом.

Допускается изготовление датчиков с жидкокристаллическим индикатором (далее ЖКИ). ЖКИ - дополнительная функция, обеспечивающая оперативный вывод на дисплей мгновенного расхода в единицах “м³/ч”, и накопленного объема, нарастающим итогом в единицах “м³”.

Значения мгновенного расхода и накопленного объема являются справочными. Погрешность определения мгновенного расхода и накопленного объема не нормируются.

Вид климатического исполнения датчика - УХЛ2 по ГОСТ 15150-69, но для температуры окружающего воздуха от минус 45 до плюс 50°С для исполнения без ЖКИ и от минус 10 до плюс 50°С для исполнения с ЖКИ и относительной влажности воздуха до 98%.

Принцип действия датчика основан на возникновении вихревой дорожки, образуемой за телом обтекания набегающим потоком жидкости. Возникающие при этом пульсации давления, улавливаемые пьезоэлектрическими ультразвуковыми преобразователями, расположенными позади тела обтекания, преобразуются в последовательность электрических импульсов, число которых пропорционально объему проходящей жидкости. Встроенное в датчик вычислительное устройство обеспечивает управление ультразвуковыми преобразователями, обработку их сигналов, детектирование, масштабирование, цифровую фильтрацию и формирование выходных сигналов в виде последовательности импульсов.

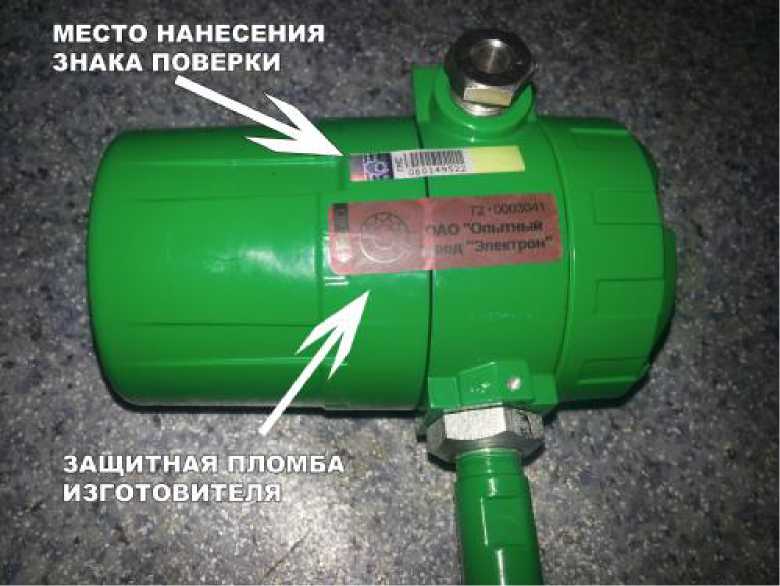

Конструктивно датчик представляет собой моноблок, состоящий из преобразователя расхода и стойки с размещенным на ней электронным преобразователем. Электронный преобразователь состоит из корпуса, внутри которого размещены электронная плата преобразователя, ЖКИ (при наличии) и клеммник внешних подключений. Электронная плата и клеммник внешних подключений имеют независимые крышки для обеспечения возможности опломбирования датчика после поверки.

Электропитание и передача выходных импульсов датчика производятся по четырехжильному неэкранированному кабелю длиной до 300 м с активным сопротивлением каждой жилы до 20 Ом/км и емкостью кабеля до 0,1 мкФ/км.

Общий вид датчиков приведен на рисунке 1.

Рисунок 1. Датчики расхода счетчика ДРС.М. Общий вид.

Измеряемая среда - вода пресная (речная, озерная), подтоварная (поступающая с установок подготовки нефти), пластовая (минерализованная), их смеси и другие невзрывоопасные жидкости, неагрессивные по отношению к сталям марок 12Х18Н10Т, 20Х13, 30Х13 по ГОСТ 5632, не содержащие свободного (нерастворенного) газа с параметрами:

• - избыточное давление, МПа                                              от 0,3 до 25

• - температура, °С                                                           от +4 до + 60

Выходные сигналы числоимпульсные, представленные периодическим изменением электрического сопротивления выходной цепи по ГОСТ 26.010-80:

• - низкое сопротивление выходной цепи, Ом, не более

  200

  50000

  от 5 до 25

  0,001

  от 20 до 27

  2

  0,1(Qi/Qmax)²

  УХЛ2

• - высокое сопротивление выходной цепи, Ом, не менее

• - предельно допускаемый ток, мА

Значение веса импульса выходного сигнала, м³/имп Напряжение питания, В

Потребляемая мощность, Вт, не более

Потеря давления, МПа, не более

Климатическое исполнение по ГОСТ 15150-69

Степень защиты оболочки от воздействия внешних факторов по ГОСТ 14254-96 IP57

В таблице 2 представлена классификация датчиков, их основные расходные параметры и масса.

аблица 2 - Классификация датчиков, их основные расходные параметры и масса

В таблице 3 представлен диапазон рабочих давлений датчиков.

Таблица 3 - Диапазон рабочих давлений

Пределы допускаемой основной относительной погрешности в диапазоне расходов представлены в таблице 4.

Таблица 4 - Пределы допускаемой основной относительной погрешности датчиков
