Номер по Госреестру СИ: 38645-08
38645-08 Регистраторы
(ТУРА-ТД0004)
Назначение средства измерений:
Регистраторы «ТУРА-ТД0004» предназначены для измерения и архивирования значений объема жидких сред нарастающим итогом, путем подсчета весовых импульсов, поступающих от счетчиков или расходомеров жидкости.
Внешний вид.
Регистраторы
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2019
Номер записи - 126045
ID в реестре СИ - 348445
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТУРА TD0004, ТУРА-ТД0004, ТУРА-ТD0004, ТУРА-TD0004, ТУРА-0004, ТУРА ТД0004, ТУРА ТD0004, ТУРА TD004, ТУРА TD0004-3А, ТУРА TD0004, ТУРА TD 0004, Регистратор «ТУРА-ТД0004», Регистратор "ТУРА-ТД0004", Нет модификации, нет данных, «ТУРА TD0004», -, "ТУРА-ТД0004",
Производитель
Изготовитель - ОАО "Опытный завод "Электрон"
Страна - РОССИЯ
Населенный пункт - г.Тюмень
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 779
Выдано извещений - 18
Кол-во периодических поверок - 346
Кол-во средств измерений - 212
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 2003 дн.
Приказы РСТ, где упоминается данный тип СИ
№1908 от 2014.11.26 О продлении срока действия свидетельствоб утверждении типа средств измерений (ГР 43278-09 - 40617-12)
№2478 от 2019.10.17 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Регистраторы (ТУРА-ТД0004)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Опытный завод "Электрон"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
10292-85 |
Система забойная инклинометрическая, ЗИС-4 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
6 месяцев | |
|
11065-95 01.04.2006 |
Счетчики воды вихревые ультразвуковые, СВУ ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
1 год | |
|
11065-95 01.12.2000 |
Счетчики воды вихревые ультразвуковые, СВУ ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
1 год | |
|
13970-94 01.03.2005 |
Счетчики воды вихревые, Dymetic-9002 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
1 год | |
|
13970-94 01.07.1999 |
Счетчики воды вихревые, Dymetic-9002 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
1 год | |
|
14511-95 01.04.2000 |
Счетчики воды вихревые, DYMETIC-9401 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
1 год | |
|
14512-01 01.06.2006 |
Теплосчетчики, Dymetic-9412 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
1 год | |
|
14512-95 01.04.2000 |
Теплосчетчики, Dymetic-9412 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
1 год | |
|
20365-03 01.08.2013 |
Датчики расхода воды вихревые, DYMETIC-1001 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ |
4 года |
|
21789-02 01.11.2007 |
Счетчики газа и пара вихревые, Dymetic-9400 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
3 года | |
|
21789-04 01.07.2014 |
Счетчики газа и пара вихревые, Dymetic-9400 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ МП |
3 года |
|
23469-02 01.10.2007 |
Датчики расхода счетчика, ДРС.М ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
3 года | |
|
23469-05 01.06.2010 |
Датчики расхода счетчика, ДРС.М ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
3 года | |
|
23469-08 29.07.2018 |
Датчики расхода счетчика, ДРС.М ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ |
3 года |
|
24759-03 01.05.2008 |
Установки измерительные групповые автоматизированные, Электрон ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
1 год | |
|
24759-05 01.06.2010 |
Установки измерительные групповые автоматизированные, Электрон ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
2 года | |
|
24759-06 01.09.2011 |
Установки измерительные групповые автоматизированные, Электрон ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
2 года | |
|
24759-12 12.04.2022 |
Установки измерительные групповые автоматизированные, Электрон ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ |
5 лет |
|
25937-03 01.12.2008 |
Устройства микровычислительные, Dymetic-5102 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
3 года | |
|
26879-04 01.05.2009 |
Счетчики тепла и воды, DYMETIC-9416 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
3 года | |
|
28125-04 01.12.2009 |
Датчики расхода жидкости, DYMETIC-1202 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
3 года | |
|
28126-04 01.12.2009 |
Датчики расхода газа, DYMETIC-1222 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
3 года | |
|
34128-07 01.04.2012 |
Теплосчетчики-регистраторы, ТУРА-ЭТ мод. А, Д, Е, К, Р, Т ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
4 года | |
|
36861-08 |
Установки для градуировки и поверки расходомеров и счетчиков газа и пара, УГН-5000 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ |
1 год |
|
36930-08 |
Комплекс аппаратно-программный поверочный, АПК ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ |
3 года |
|
38645-08 28.03.2019 |
Регистраторы, ТУРА-ТД0004 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ МП |
4 года |
|
41313-09 01.10.2014 |
Датчики расхода газа и пара вихревые многопараметрические, Тура-850 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ |
3 года |
|
43968-10 01.04.2015 |
Устройства микровычислительные, Тура-Д-5102 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ |
3 года |
|
45100-10 01.08.2015 |
Установки измерительные, Электрон-М ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ |
3 года |
|
45100-16 28.03.2026 |
Установки измерительные, Электрон-М ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ МП |
3 года |
|
6617-78 |
Расходомеры вибрационные массовые, РУР-Вибратор-2 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
1 год (ГОСТ 8.002-71) | |
|
25286-03 28.03.2019 |
Датчики многопараметрические, DYMETIC-2712 ОАО "Опытный завод "Электрон" (РОССИЯ г.Тюмень) |
ОТ |
3 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Регистраторы (ТУРА-ТД0004)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 287 | 89 | 0 | 287 | 16 | 287 | 0 | 287 | ||
| ООО "СНЭМА-СЕРВИС" (1479) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ОЙЛ-ТЕЛЕКОМ" (RA.RU.312158) | 6 | 1 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 13 | 1 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 22 | 1 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ОЙЛ-ТЕЛЕКОМ" (1845) | 26 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 250 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МАГИКА-ПРИБОР+" (РОСС RU.0001.310426) | 94 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Марийский ЦСМ» (RA.RU.311271) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 8 | 3 | 0 | 8 | 1 | 8 | 0 | 8 |
Стоимость поверки Регистраторы (ТУРА-ТД0004)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3886 | 4506 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
5469 | 4506 |
|
ФБУ Тюменский ЦСМ Тюменская область |
4162 | 4506 |
Программное обеспечение
Программное обеспечение регистраторов включает в себя резидентное программное обеспечение для микроконтроллера V5. Метрологически значимая часть в отдельный блок не выделяется.
Встроенное ПО микроконтроллера хранится в энергонезависимой памяти. После включения электропитания регистраторов происходит автоматическая инициализация ПО в режиме исполнения. ПО инсталлируется в микроконтроллер на заводе-изготовителе и в процессе эксплуатации регистраторов изменению не подлежит.
Доступ к микроконтроллеру для осуществления инсталляции ПО и джамперу для настроек (см. рисунок 2) защищен крышкой корпуса, которая пломбируется после выполнения первичной или периодической поверки регистратора (см. рисунок 3).
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификаци онное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Регистратор «ТУРА-ТД0004» (ТУРА-ТО0004) Резидентное программное обеспечение |
1I().V5 |
Р66 35050408 |
2AD9* |
Сумма по модулю 216 * |
* Не используется .
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений А.

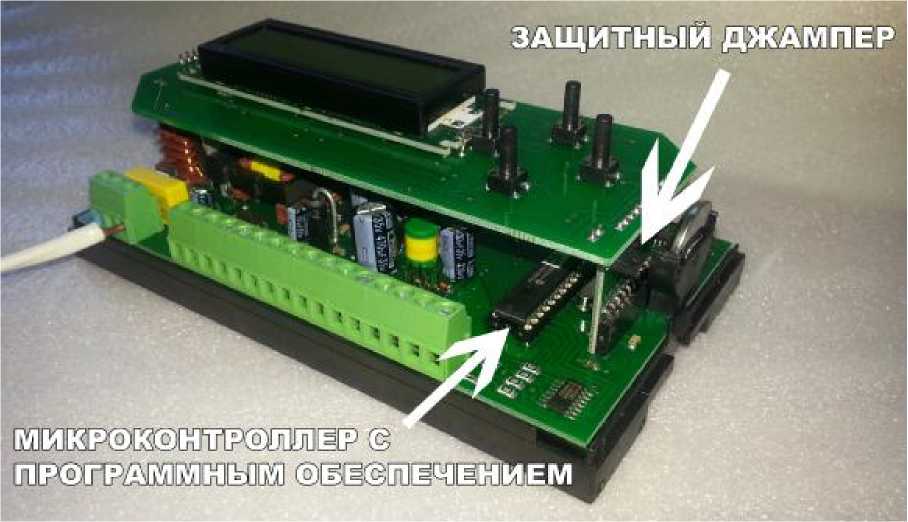

Место расположения защитного джампера для изменения настроек регистратора указано на рисунке 2.
Рисунок 2 - Расположение защитного джампера. Схема пломбирования указана на рисунке 3.
ВИТЕЛЯ
D0KEJ
Рисунок 3 - Схема пломбирования регистратора.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на корпус регистратора шелкографией или методом аппликации.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистратору «ТУРА-ТД0004» (TyPA-TD0OO4)
4213-005-17306849-2008 ТУ. Регистратор «TyPA-TD0004». Технические условия.
Изготовитель
ОАО «Опытный завод «Электрон»,
625014, г. Тюмень, ул. Новаторов, 12; телефон (3452) 52-11-00, факс (3452) 52-11-01;
E-mail: zelectr@zelectr.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Регистраторы «ТУРА-ТД0004» (TyPA-TD0004) (далее - регистраторы) обеспечивают прием измерительной информации от расходомеров и водосчетчиков, имеющих весовые импульсные выходы, вычисление текущих значений объемного расхода и накопление объема жидкости нарастающим итогом, архивирование почасовых и суточных значений накопленного объема по каждому каналу, а также отображение значений объема на индикаторе и передачу на приемное устройство верхнего уровня. Регистраторы имеют четыре импульсных входа с защитой от электростатических помех, четыре импульсных выхода (оптопары) с программируемыми делителями количества импульсов объемного расхода (повышение веса импульса), позволяющего передавать информацию с датчиков расхода, имеющих высокую частоту следования импульсов, на приборы и средства автоматики, имеющие прием низкой частоты следования импульсов. В регистраторах также имеются четыре выхода типа «сухой контакт» для сигнализации отсутствия импульсов от датчика расхода жидкости в течение контрольного времени. Для питания датчиков и преобразователей расхода или счетчиков воды в регистраторы встроен блок питания с выходом стабилизированным напряжением 24 В постоянного тока с защитой от короткого замыкания и суммарным током потребления не более 0,7 А.
Область применения - суммирование и регистрация объема воды, закачиваемой в нагнетательные скважины систем поддержания пластового давления на нефтяных месторождениях, а также объема воды, используемой в сетях водо- и теплоснабжения промышленных предприятий и объектов коммуникационного хозяйства, включая узлы коммерческого учета.
В регистраторах имеется защита от несанкционированного доступа к установочным и метрологическим параметрам, а также к архиву накопленных данных и журналу событий. Наличие порта RS-485 позволяет объединить до 64 регистраторов в локальную сеть и подключить к компьютеру для организации системы диспетчеризации. Жидкокристаллический индикатор и клавиатура дают возможность просмотра всех измеренных и накопленных параметров, архивов, настроек регистратора, и производить настройку регистратора на месте установки
Регистраторы предназначены для эксплуатации при температуре от плюс 5 до плюс 50°С; верхнее значение относительной влажности окружающего воздуха до 95% при температуре плюс 35 °С и более низких температурах, без конденсации влаги.
Общий вид регистратора приведен на рисунке 1.
Рисунок 1 - Регистратор «ТУРА-ТД0004» (TyPA-TD0004). Общий вид.
Комплектность регистраторов представлена в таблице 3.
Таблица 3 - Комплектность регистраторов
|
Наименование |
Колич. |
Примечание |
|
Регистратор «ТУРА-ТД0004» (TyPA-TD0004) |
1 | |
|
Паспорт 4213-005-17306849-2008ПС |
1 | |
|
Руководство по эксплуатации 4213-005-17306849 2008 РЭ |
1 |
1 экземпляр на партию не более 10 шт. |
|
Методика поверки 4213-005-17306849-2008 МП |
1 |
1 экземпляр на партию не более 10 шт. |
регистраторов представлены в таблице 2.
Таблица 2 - регистраторов
|
Наименование технической характеристики |
Значение параметра |
|
Параметры входных импульсных сигналов: | |
|
- число входных импульсных каналов |
4 |
|
- тип импульсного входа |
«сухой контакт» или «открытый коллектор» |
|
- напряжение, подаваемое на импульсные входы, В |
5 |
|
- частота импульсов, Гц |
от 0,005 до 500 |
|
- полярность импульсов |
положительная |
|
Пределы допускаемой относительной погрешности преобразования нарастающим итогом последовательности весовых импульсов в значение объема жидкости, % |
±0,1 |
|
Число выходных импульсных каналов |
4 |
|
Число релейных каналов сигнализации |
4 |
|
Электропитание |
сеть переменного тока напряжением 160 - 280 В и частотой 50 Гц |
|
Габаритные размеры, мм |
160х90х60 |
|
Масса, кг |
0,5 |
|
Условия эксплуатации регистраторов: | |
|
- температура окружающего воздуха, оС |
от плюс 5 до плюс 50 |
|
- относительная влажность воздуха при температуре 3 5 °С, % |
до 95 |
|
- механические вибрации частотой 10-50 Гц с амплитудой, не более, мм |
0,15 |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ при доверительной вероятности 0,95, ч |
не менее 20000 |
