Сведения о средстве измерений: 18098-16 Счетчики газа

Номер по Госреестру СИ: 18098-16
18098-16 Счетчики газа
(КГ4 Берестье)

Назначение средства измерений:
Счетчики газа КГ4 «Берестье» (далее - счетчик) предназначены для измерения количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

сертификация программного обеспечения

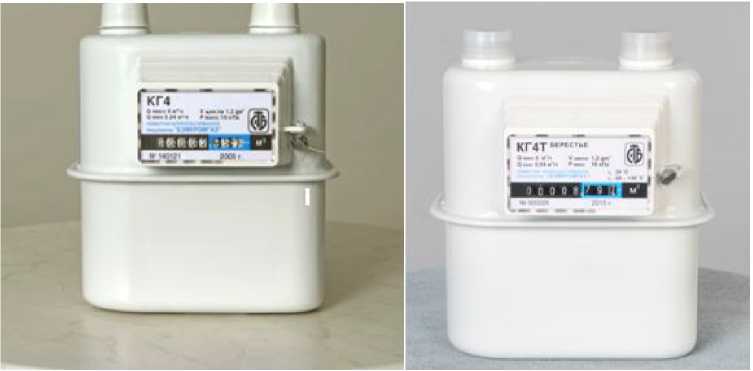

Внешний вид. Счетчики газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики газа
Рисунок № 1

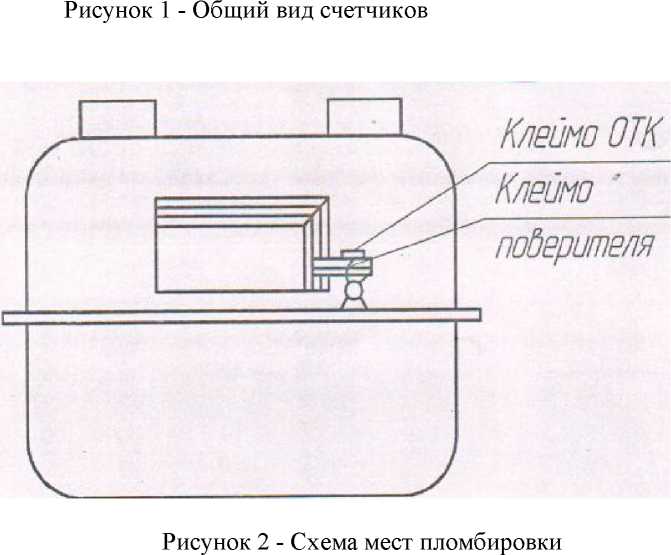

Внешний вид. Счетчики газа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики газа
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 24.04.2019
Номер записи -
ID в реестре СИ - 318723
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

КГ4 "Берестье", КГ4 ""Берестье, КГ4, КГ-4 Берестье, КГ-4, КГ 4 "Берестье", КГ 4, ГК4Т Берестье, Г4, Беретье КГ4, Берестье КГ4Т, Берестье КГ4, Берестье G6, G6, G4Т, G4T, G4, G-4, 4T,

Производитель

Изготовитель - СП "БЭМКРОМГАЗ" ООО
Страна - БЕЛАРУСЬ
Населенный пункт - г.Брест
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 146
Выдано извещений - 2
Кол-во периодических поверок - 70
Кол-во средств измерений - 48
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2967 дн.

Приказы РСТ, где упоминается данный тип СИ

№1442 от 2016.10.06 Об утверждении типов средств измерений

№2270 от 2017.10.30 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"

№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"

№1411 от 2019.06.17 О продлении срока действия свидетельств об утверждении типа средств измерений

№1912 от 2019.08.19 Об утверждении типов средств измерений

№1852 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Станки" (ТК 070)

№2698 от 2022.10.27 ПРИКАЗ_О внесении изменений в сведения о признании результатов испытаний и утверждения типов, первичной поверки средств измерений (3)

Наличие аналогов СИ: Счетчики газа (КГ4 Берестье)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений СП "БЭМКРОМГАЗ" ООО

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14844-03
01.04.2008
Счетчики газа, Берестье Г2,5 и Г4
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
8 лет
14844-08
01.08.2013
Счетчики газа, Берестье Г 2,5 и Г 4
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
18098-09
15.09.2019
Счетчики газа, КГ4 Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
18098-16
24.04.2019
Счетчики газа, КГ4 Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
18098-99
01.03.2009
Счетчики газа, КГ4 Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
8 лет
18442-09
15.09.2019
Счетчики газа, Г6 "Берестье"
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
18442-99
01.03.2009
Счетчики газа, Г6 "Берестье"
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
8 лет
40637-09
27.03.2020
Счетчики газа, Г1,6 Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
40638-09
27.03.2020
Счетчики газа, Г6Т Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
65888-16
29.05.2019
Счетчики газа, Г2,5 Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики газа (КГ4 Берестье)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КАЛУЖСКИЙ ЦСМ"
(RA.RU.311265)
РСТ
  • КГ4 "Берестье"
  • 2 1 0 2 0 0 0 0
    ООО "ГК ЖКХ-СЕРВИС"
    (РОСС RU.0001.310221)
  • КГ 4
  • КГ4 Берестье
  • 2 0 1 0 0 0 0
    ФБУ "Мордовский ЦСМ"
    (RA.RU.311375)
    РСТ
  • КГ4 "Берестье"
  • КГ4 Берестье
  • 12 1 0 8 0 12 0 8
    ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ"
    (RA.RU.312116)
  • КГ-4
  • 1 0 1 0 0 0 0
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • G4Т
  • КГ4Т G4 Берестье
  • КГ4T
  • G4T
  • 4T
  • 13 0 13 1 2 0 2
    ФБУ "ИВАНОВСКИЙ ЦСМ"
    (RA.RU.311260)
    РСТ
  • КГ 4 "Берестье"
  • 1 0 1 0 0 0 0
    ООО "ГИС"
    (RA.RU.312701)
  • Берестье G6
  • G6
  • G4
  • Берестье КГ4
  • Беретье КГ4
  • 26 0 19 0 1 0 0
    ООО "ГАЗЭНЕРГОУЧЕТ"
    (RA.RU.312464)
  • G-4
  • КГ4 Берестье
  • 2 0 1 1 0 0 0
    АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ БЕЛГОРОД"
    (RA.RU.311755)
  • КГ-4
  • 1 0 0 0 0 0 0
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • КГ4
  • 1 0 1 0 0 0 0
    ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ"
    (RA.RU.310577)
    РСТ
  • Берестье КГ4Т
  • КГ4 Берестье
  • 2 0 2 0 2 0 2
    ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
    (RA.RU.311391)
    РСТ
  • КГ4
  • 1 0 1 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • КГ4
  • 1 0 0 0 0 0 0
    ООО "ГАЗСЕРВИСЦЕНТР"
    (РОСС RU.0001.310168)
  • КГ4 "Берестье"
  • 1 0 1 0 0 0 0
    ФБУ "Мордовский ЦСМ"
    (RA.RU.311375)
    РСТ
  • КГ4 "Берестье"
  • 1 0 0 0 0 0 0
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • 5 0 0 0 0 0 0
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • КГ4Т "Берестье"
  • 31 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • КГ4 "Берестье"
  • 1 0 0 0 0 0 0
    АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ БЕЛГОРОД"
    (RA.RU.311755)
  • КГ4Т
  • 1 0 0 0 0 0 0
    АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ ЧЕБОКСАРЫ"
    (RA.RU.313313)
  • 2 0 0 0 0 0 0
    ФБУ «Тульский ЦСМ»
    (RA.RU.311348)
    РСТ
  • КГ4 ""Берестье
  • 20 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • КГ4
  • 1 0 1 0 0 0 0
    ООО "АСУ ИНЖИНИРИНГ"
    (RA.RU.311841)
  • ГК4Т Берестье
  • 1 0 1 0 0 0 0
    ООО "УНИВЕРСАЛ"
    (RA.RU.312100)
  • Берестье КГ4
  • 1 1 0 1 0 0 0 0
    ООО НПО "ТУРБУЛЕНТНОСТЬ-ДОН"
    (RA.RU.311736)
  • КГ4 Берестье
  • 1 0 1 0 0 0 0
    ООО ГК "СТАНДАРТ СЕРВИС"
    (RA.RU.312881)
  • КГ-4 Берестье
  • КГ-4
  • 2 1 0 2 0 0 0 0
    ООО "ЦСМ"
    (RA.RU.314366)
  • Г4
  • КГ4
  • 3 3 0 3 0 0 0 0
    ООО "МС-СПЕЦГАЗРЕСУРС"
    (RA.RU.314467)
  • КГ4
  • 4 4 0 4 0 0 0 0
    ООО "МОСОБЛГАЗСЕРВИС"
    (RA.RU.314484)
  • G4
  • КГ4 "Берестье"
  • 4 2 0 4 0 0 0 0
    ООО "АМК-ЮГ"
    (РОСС RU.0001.310008)
  • G4
  • 1 1 0 1 0 0 0 0
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • КГ4Т Берестье
  • 1 1 0 1 0 0 0 0

    Стоимость поверки Счетчики газа (КГ4 Берестье)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Белгородский ЦСМ
    Белгородская область
    539 2323
    ФБУ Калужский ЦСМ
    Калужская область
    1005 2323
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    9193 2323
    ФБУ Мордовский ЦСМ
    Республика Мордовия
    714 2323
    ФБУ Рязанский ЦСМ
    Рязанская область
    578 2323

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на щитке счетного механизма любым методом, обеспечивающим качество печати, а также на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к счетчикам газа КГ4 «Берестье»

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

    ТУ РБ 07514363.020-97 Счетчики газа «Берестье». Технические условия

    ГОСТ 8.324-2002 ГСИ. Счетчики газа. Методика поверки

    Поверка

    Поверка

    осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».

    Основные средства поверки:

    установка для поверки бытовых счетчиков газа УПС-7,5, диапазон объемных расходов от 0,008 до 10,0 м 3 /ч, пределы допускаемой относительной погрешности:

    ±1% в диапазоне расходов от Qmin до 0,1Qnom включительно;

    ±0,5% в диапазоне расходов свыше 0,1Qnom до Qmax включительно.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в раздел 8 документа ОТиБ 407279.013 РЭ «Счетчики газа «Берестье». Руководство по эксплуатации».


    Изготовитель



    Счетчик состоит из герметичного металлического корпуса, две половины которого соединяются между собой обечайкой, измерительного механизма, смонтированного внутри корпуса и счетного механизма.

    Газ, проходящий через счетчик, заполняет поочередно две камеры и придает возвратнопоступательные движения мембранам, которые посредством рычажной передачи приводят во вращение кулачковый механизм.

    Кулачковый механизм обеспечивает золотниковое распределение газа по четырем камерам и через привод передает вращение на цифровой счетчик, пропорционально количеству прошедшего газа.

    Счетчики выпускаются в модификациях КГ4, КГ4Т.

    Счетчик КГ4Т имеет в конструкции дополнительно биметаллический температурный компенсатор, установленный на измерительном механизме. Спиральный биметаллический элемент воздействует на механизм перемещения диафрагм измерительных камер, тем самым корректируются показания объема газа в зависимости от температуры окружающей среды. Коррекция по температуре осуществляется в диапазоне от минус 20 до плюс 35°С.

    В зависимости от направления потока газа счетчики имеют следующие варианты исполнений:

    КГ4

    • - ОТИБ. 407279.013 -02 - слева направо (левый);

    • - ОТИБ. 407279.013 -03 - справа налево (правый);

    КГ4Т

    • - ОТИБ. 407279.013 -08 - слева направо (левый);

    • - ОТИБ. 407279.013 -09 - справа налево (правый).

    Внешний вид. Счетчики газа (КГ4 Берестье), http://oei-analitika.ru Внешний вид. Счетчики газа (КГ4 Берестье), http://oei-analitika.ru

    Программное обеспечение отсутствует.


    Таблица 2

    Наименование

    Кол-во

    Примечание

    Счетчик газа «Берестье»

    1

    По заказу

    Заглушки резьбовых штуцеров

    2

    Упаковка

    1

    Руководство по эксплуатации

    1

    Комплект арматуры в составе:

    - переходник

    2

    - гайка

    2

    - прокладка

    2


    Таблица 1

    Наименование показателя

    КГ4

    КГ4Т

    Номинальный расход, Q ном, м3

    4

    Максимальный расход Q макс, м3

    6

    Минимальный расход Q мин, м3

    0,04

    Максимальное избыточное рабочее давление, кПа

    10

    Потеря давления при максимальном расходе, не более, Па

    200

    Пределы основной относительной погрешности измерений при

    нормальных условиях в диапазоне расходов, %:

    ±1,5

    -свыше 0,1 Qnom до Qmax

    ±3,0

    -от Qmin до 0,1Qnom

    Наименование показателя

    КГ4

    КГ4Т

    Дополнительная относительная погрешность, вызванная отклонением температуры измеряемого газа от нормальной, при изменении температуры на 10С, в диапазоне температур, не более % от минус 10 до плюс 50 °С, % на 1 °С не более от минус 20 до плюс 35 °С, % на 1 °С не более

    ±0,45

    ±0,1

    Порог чувствительности, м3

    0,002 Qном

    Циклический объем, дм 3

    1,2

    Емкость счетного механизма, м 3

    99999,999

    Г абаритные размеры, мм, не более

    200х170х225

    Резьбовые штуцера (по ГОСТ 6357-81)

    G1-A или G3/4-A

    Межосевое расстояние между штуцерами, мм

    110±5

    Масса, кг, не более

    2,3

    Условия эксплуатации:

    -температура окружающей среды,°С -влажность при температуре плюс 35°С, %

    от -40 до +50

    95

    Средний срок службы, лет, не менее

    16

    Средняя наработка на отказ, ч, не менее

    10000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
