Сведения о средстве измерений: 40637-09 Счетчики газа

Номер по Госреестру СИ: 40637-09
40637-09 Счетчики газа
(Г1,6 Берестье)

Назначение средства измерений:
Счетчики газа механические объемные диафрагменные Г1,6 «Берестье», (далее -счетчик), предназначены для измерения количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

сертификация программного обеспечения
Внешний вид. Счетчики газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики газа
Рисунок № 1
Внешний вид. Счетчики газа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики газа
Рисунок № 2
Внешний вид. Счетчики газа, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счетчики газа
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 27.03.2020
Номер записи - 128429
ID в реестре СИ - 350829
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

нет данных , Г6 Берестье, Г6 "Берестье", Г1,6 Берестье, Г1,6 "Берестье", Г1,6 ""Берестье,

Производитель

Изготовитель - СП "БЭМКРОМГАЗ" ООО
Страна - БЕЛАРУСЬ
Населенный пункт - г.Брест
Уведомление о начале осуществления предпринимательской деятельности - Да

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 11853 дн.

Наличие аналогов СИ: Счетчики газа (Г1,6 Берестье)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений СП "БЭМКРОМГАЗ" ООО

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14844-03
01.04.2008
Счетчики газа, Берестье Г2,5 и Г4
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
8 лет
14844-08
01.08.2013
Счетчики газа, Берестье Г 2,5 и Г 4
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
18098-09
15.09.2019
Счетчики газа, КГ4 Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
18098-16
24.04.2019
Счетчики газа, КГ4 Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
18098-99
01.03.2009
Счетчики газа, КГ4 Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
8 лет
18442-09
15.09.2019
Счетчики газа, Г6 "Берестье"
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
18442-99
01.03.2009
Счетчики газа, Г6 "Берестье"
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
8 лет
40637-09
27.03.2020
Счетчики газа, Г1,6 Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
40638-09
27.03.2020
Счетчики газа, Г6Т Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет
65888-16
29.05.2019
Счетчики газа, Г2,5 Берестье
СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест)
ОТ
8 лет

Кто поверяет Счетчики газа (Г1,6 Берестье)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ «Ростест-Москва»
(RA.RU.311320)
РСТ
  • нет данных
  • 1 0 0 0 0 0 0
    ФБУ «Магнитогорский ЦСМ»
    (20)
    РСТ
  • Г1,6 ""Берестье
  • 1 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • Г1,6 "Берестье"
  • 1 0 0 0 0 0 0
    ООО "ГАЗСЕРВИСЦЕНТР"
    (РОСС RU.0001.310168)
  • Г6 "Берестье"
  • Г6 Берестье
  • 2 0 2 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • Г1,6 "Берестье"
  • 1 0 0 0 0 0 0
    ФБУ «Тульский ЦСМ»
    (RA.RU.311348)
    РСТ
  • Г1,6 ""Берестье
  • Г1,6 Берестье
  • 5 0 0 0 0 0 0

    Стоимость поверки Счетчики газа (Г1,6 Берестье)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Белгородский ЦСМ
    Белгородская область
    539 2702
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    9193 2702
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    1212 2702
    ФБУ Томский ЦСМ
    Томская область
    1909 2702
    ФБУ Челябинский ЦСМ
    Челябинская область
    658 2702

    Знак утверждения типа

    Знак утверждения типа

    наносится на щитке счетного механизма любым методом, обеспечивающим качество печати, а также на титульный лист руководства по эксплуатации типографским способом .


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    изложены в документе ОТиБ 407279.013 РЭ «Счетчики газа «Берестье». Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к счетчикам газа Г1,6 «Берестье»

    • 1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

    • 2. ТУ РБ 07514363.020-97 Счетчики газа «Берестье». Технические условия.

    Поверка

    Поверка осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».

    Основное поверочное оборудование:

    -установка для поверки бытовых счетчиков газа УПС-7,5, диапазон объемных расходов от 0,008 м3/ч до 3,0 м3/ч, пределы допускаемой относительной погрешности:

    ±1 % в диапазоне расходов от Qm до 0,1 С)цом включительно;

    ±0,5 % в диапазоне расходов свыше 0,1 С)цом до QwaKc включительно.


    Изготовитель

    СП «БЭМКРОМГАЗ» ООО

    Счетчик состоит из герметичного металлического корпуса, две половины которого соединяются между собой обечайкой, измерительного механизма, смонтированного внутри корпуса и счетного механизма.

    Газ, проходящий через счетчик, заполняет поочередно две камеры и придает возвратно-поступательные движения мембранам, которые посредством рычажной передачи приводят во вращение кулачковый механизм.

    Кулачковый механизм обеспечивает золотниковое распределение газа по четырем камерам и через привод передает вращение на цифровой счетчик, пропорционально количеству прошедшего газа.

    В зависимости от направления потока газа счетчики имеют следующие варианты исполнений:

    • - ОТИБ. 407279.013 -04 - слева направо (левый);

    • - ОТИБ. 407279.013 -05 - справа налево (правый).

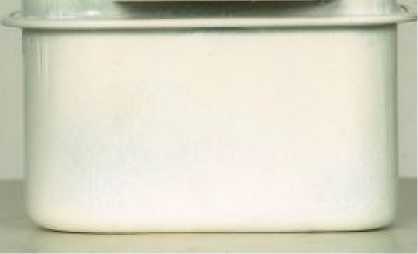

    Рис. 1 Фотография общего вида

    Внешний вид. Счетчики газа (Г1,6 Берестье), http://oei-analitika.ru Гп(б «

    ■ hi КК№1       гм? г

    Внешний вид. Счетчики газа (Г1,6 Берестье), http://oei-analitika.ru

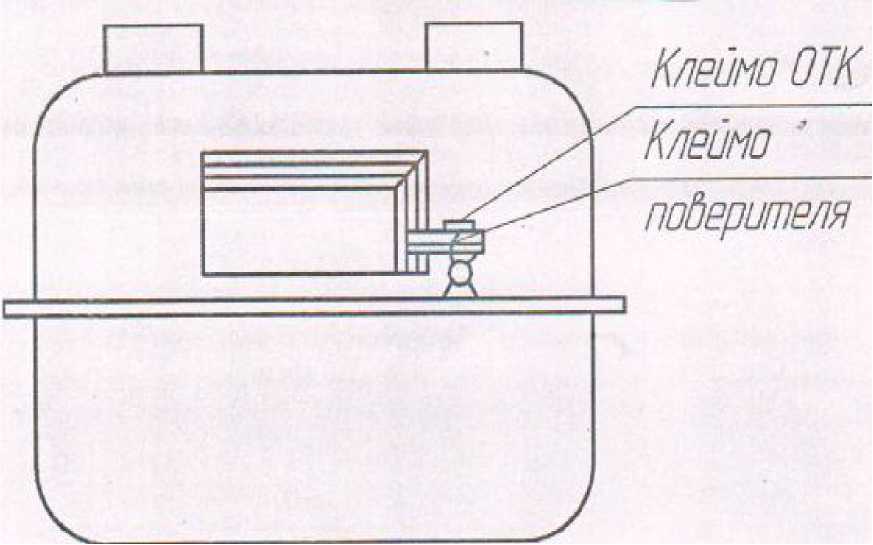

    Рис. 2 Схема мест пломбировки

    Внешний вид. Счетчики газа (Г1,6 Берестье), http://oei-analitika.ru

    Наименование

    Кол-во

    Счетчик газа Г 1,6 «Берестье»

    1

    Заглушки резьбовых штуцеров

    2

    Упаковка

    1

    Руководство по эксплуатации

    1

    Комплект арматуры в составе:

    - переходник

    2

    -гайка

    2

    -прокладка

    2


    Таблица 1

    Диаметр условного прохода, мм

    25

    Номинальный расход, QHom, м3

    1,6

    Максимальный расход QMaKc, м3

    2,5

    Минимальный расход QmuH, м3

    0,016

    Максимальное избыточное рабочее давление, кПа

    10

    Потеря давления при максимальном расходе, не более, Па

    200

    Пределы основной относительной погрешности измерений при нормальных условиях в диапазоне расходов,%:

    -свыше 0,1 Qhom до Qмaкc

    -от Qmuh до 0,1 Qhom

    ±1,5

    ±3,0

    Дополнительная относительная погрешность, вызванная отклонением температуры измеряемого газа от нормальной, по сравнению с основной, в диапазоне температур от минус 10 до плюс 50 °С, при изменении на 1 °С, %

    ±0,45

    Условия эксплуатации:

    -температура окружающей среды,°С

    -влажность при температуре +35 °С, %

    -40 . . . +50

    95

    Порог чувствительности, м3

    0,008

    Циклический объем, дм3

    1,2

    Продолжение таблицы 1

    Емкость счетного механизма, м3

    99999,999

    Г абаритные размеры, не более, мм

    200х170х225

    Резьбовые штуцера (по ГОСТ 6357-81)

    G1-A

    Межосевое расстояние между штуцерами, мм

    110±5

    Масса, не более, кг

    2,3

    Средний срок службы, не менее, лет

    16

    Средняя наработка на отказ, не менее, ч

    10000
