Номер по Госреестру СИ: 65888-16
65888-16 Счетчики газа
(Г2,5 Берестье)
Назначение средства измерений:
Счетчики газа Г2,5 «Берестье», (далее - счетчик), предназначены для измерения количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях.
Внешний вид.
Счетчики газа
Рисунок № 1
Внешний вид.
Счетчики газа
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 29.05.2019
Номер записи -
ID в реестре СИ - 379702
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - СП "БЭМКРОМГАЗ" ООО
Страна - БЕЛАРУСЬ
Населенный пункт - г.Брест
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1868 от 2016.12.07 Об утверждении типов средств измерений
№1912 от 2019.08.19 Об утверждении типов средств измерений
№2698 от 2022.10.27 ПРИКАЗ_О внесении изменений в сведения о признании результатов испытаний и утверждения типов, первичной поверки средств измерений (3)
Наличие аналогов СИ: Счетчики газа (Г2,5 Берестье)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65888-16 Счетчики газа (Г2,5 Берестье) СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест) |
60295-15 Счетчики газа объемные диафрагменные (ВК-G) Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника») (РОССИЯ г. Арзамас Нижегородской обл.) |
Все средства измерений Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14844-03 01.04.2008 |
Счетчики газа, Берестье Г2,5 и Г4 СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест) |
8 лет | |
|
14844-08 01.08.2013 |
Счетчики газа, Берестье Г 2,5 и Г 4 СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест) |
ОТ |
8 лет |
|
18098-09 15.09.2019 |
Счетчики газа, КГ4 Берестье СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест) |
ОТ |
8 лет |
|
18098-16 24.04.2019 |
Счетчики газа, КГ4 Берестье СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест) |
ОТ |
8 лет |
|
18098-99 01.03.2009 |
Счетчики газа, КГ4 Берестье СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест) |
8 лет | |
|
18442-09 15.09.2019 |
Счетчики газа, Г6 "Берестье" СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест) |
ОТ |
8 лет |
|
18442-99 01.03.2009 |
Счетчики газа, Г6 "Берестье" СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест) |
8 лет | |
|
40637-09 27.03.2020 |
Счетчики газа, Г1,6 Берестье СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест) |
ОТ |
8 лет |
|
40638-09 27.03.2020 |
Счетчики газа, Г6Т Берестье СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест) |
ОТ |
8 лет |
|
65888-16 29.05.2019 |
Счетчики газа, Г2,5 Берестье СП "БЭМКРОМГАЗ" ООО (БЕЛАРУСЬ г.Брест) |
ОТ |
8 лет |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Счетчики газа объемные диафрагменные (ВК-G)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики газа объемные диафрагменные (ВК-G)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 5551 |
|
ФБУ Томский ЦСМ Томская область |
1909 | 5551 |
Знак утверждения типа
Знак утверждения типананосится на щиток счетного механизма любым методом, обеспечивающим качество печати, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа Г2,5 «Берестье»1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2 ТУ РБ 07514363.020-97 Счетчики газа «Берестье». Технические условия.
Поверка
Поверкаосуществляется по документу СТБ 8011-99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки», утвержденному 07.01.2000 г.
Основное средства поверки:
-установка для поверки бытовых счетчиков газа УПС-7,5, диапазон объемных расходов от 0,008 м 3 /ч до 10,0 м 3 /ч, пределы допускаемой относительной погрешности:
±1% в диапазоне расходов от Q min до 0,1Q n включительно;
±0,5% в диапазоне расходов свыше 0,1Q n до Q max включительно.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма при первичной поверке наносится на пломбу в соответствии с рис. 2 и в раздел 8 документа «Счётчик газа «Берестье»
Руководство по эксплуатации» ОТиБ 407279.013 РЭ, а при периодической поверке наносится на пломбу в соответствии с рис. 2 и в раздел 9 документа «Счётчик газа «Берестье»
Руководство по эксплуатации» ОТиБ 407279.013 РЭ.
Изготовитель
Совместное белорусско-германское предприятие «БЭМКРОМГАЗ» Общество с ограниченной ответственностью (СП «БЭМКРОМГАЗ» ООО)224020 г. Брест, ул. Московская, 202, Республика Беларусь Тел. (+375 162) 41-15-67
Факс(+375 162)41-13-31
E-mail: bgaz@brest.by
Экспертиза проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия счётчика основан на том, что газ, проходящий через счетчик, заполняет поочередно по две камеры и придает возвратно-поступательные движения мембранам, которые посредством рычажной передачи приводят во вращение кулачковый механизм. Кулачковый механизм обеспечивает золотниковое распределение газа по четырем камерам и через привод передает вращение на цифровой счетчик, пропорционально количеству прошедшего газа.
Счетчик состоит из герметичного металлического корпуса, две половины которого соединяются между собой обечайкой, измерительного механизма, смонтированного внутри корпуса и счетного механизма.
Счётчик газа выпускается в модификациях Г2,5 и Г2,5Т, которые отличаются тем, что счетчик Г2,5Т имеет в конструкции дополнительно биметаллический температурный компенсатор, установленный на измерительном механизме. Спиральный биметаллический элемент воздействует на механизм перемещения диафрагм измерительных камер, тем самым корректируются показания объема газа в зависимости от температуры окружающей среды. Регистрируемый в счетном механизме объем газа соответствует базисной температуре плюс 20°С.
Коррекция по температуре осуществляется в диапазоне от минус 20 до плюс 35 °С.
В зависимости от направления потока газа счетчики имеют следующие варианты исполнений: Г2,5
-
- ОТИБ. 407279.013 (Г2,5)- слева направо (левый);
-
- ОТИБ. 407279.013 -01 (Г2,5) - справа налево (правый).
Г2,5Т
-
- ОТИБ. 407279.013 -06 (Г2,5Т)- слева направо (левый);
-
- ОТИБ. 407279.013 -07 (Г2,5Т) - справа налево (правый).

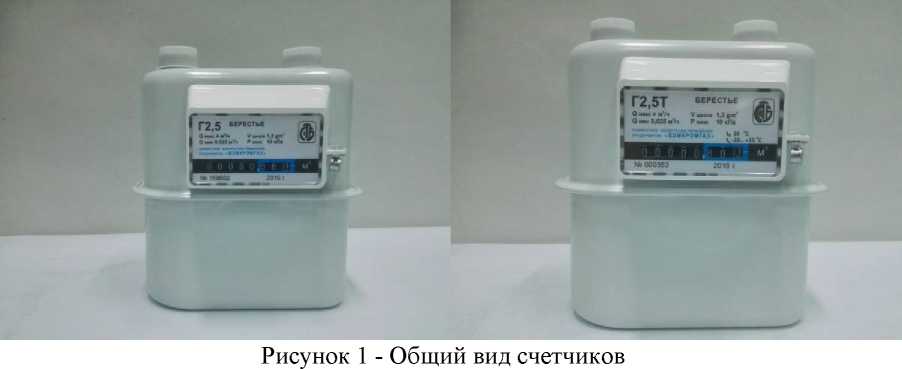

Общий вид счётчиков представлен на рисунке 1.

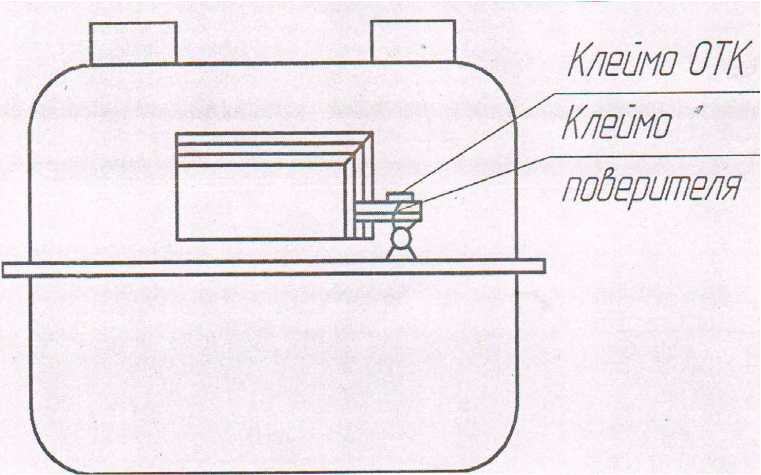

Схема пломбировки от несанкционированного доступа, обозначение места несения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 3 -
|
Наименование |
Кол-во |
Примечание |
|
Счетчик газа «Берестье» |
1 |
По заказу |
|
Заглушки резьбовых штуцеров |
2 | |
|
Упаковка |
1 | |
|
Счётчик газа «Берестье» Руководство по эксплуатации |
1 | |
|
Комплект арматуры в составе: - переходник -гайка -прокладка |
2 2 2 | |
|
СТБ 8011-99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки». |
1 |
По заказу |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Г2,5 |
Г2,5Т | |
|
Номинальный расход, Q n, м3 /ч |
2,5 | |
|
Максимальный расход Q max, м3 /ч |
4 | |
|
Минимальный расход Q min, м3 /ч |
0,025 | |
|
Максимальное избыточное рабочее давление, кПа |
10 | |
|
Потеря давления при максимальном расходе, не более, Па |
200 | |
|
Пределы основной относительной погрешности измерений при нормальных условиях в диапазоне расходов,%: -свыше 0,1 Q n до Q max -от Q min до 0,1Q n |
± 1,5 ± 3,0 | |
|
Дополнительная относительная погрешность, вызванная отклонением температуры измеряемого газа от нормальной по сравнению с основной , в диапазоне температуры: От минус 10 до плюс 50 0С, % на 1 0С не более От минус 20 до плюс 35 ос, % на 1 ос не более |
± 0,45 |
± 0,1 |
|
Порог чувствительности, м3 /ч |
0,002 Q n | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Г2,5 |
Г2,5Т | |
|
Циклический объем, дм 3 |
1,2 | |
|
Емкость счетного механизма, м 3 |
99999,999 | |
|
Г абаритные размеры, не более, мм |
200х170х225 | |
|
Резьбовые штуцера (по ГОСТ 6357-81) |
G1-A или G 3/4-A | |
|
Межосевое расстояние между штуцерами, мм |
110±5 | |
|
Масса, не более, кг |
2,3 | |
|
Условия эксплуатации: | ||
|
-температура окружающей среды, °С |
от -40 до +50 | |
|
-влажность при температуре +35 °С, % |
95 | |
|
Средний срок службы, не менее, лет |
16 | |
|
Средняя наработка на отказ, не менее, ч |
10000 | |
