Номер по Госреестру СИ: 17206-15
17206-15 Тестеры телефонных линий, аппаратов и станции
(EТT 10, ЕТЕТ 30)
Назначение средства измерений:
Тестеры телефонных линий, аппаратов и станции ЕТТ 10, ЕТЕТ 30 (далее по тексту - тестеры) предназначены для измерения параметров линии (сопротивления, емкости, напряжения постоянного и переменного тока, постоянного тока), формирования сигналов с заданной частотой и уровнем напряжения и измерения уровней напряжения сигнала и шума, а также тестирования телефонных линий связи, станции, в том числе с интерфейсами абонентского доступа ADSL и VDSL, и телефонных аппаратов и других абонентских устройств.
Внешний вид.
Тестеры телефонных линий, аппаратов и станции
Рисунок № 1
Внешний вид.
Тестеры телефонных линий, аппаратов и станции
Рисунок № 2
Внешний вид.
Тестеры телефонных линий, аппаратов и станции
Рисунок № 3
Внешний вид.
Тестеры телефонных линий, аппаратов и станции
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.02.2020
Номер записи - 94638
ID в реестре СИ - 317038
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, EТT 10, ЕТЕТ 30, EТT 10, ETT 10,
Производитель
Изготовитель - Кооператив техники связи "Elektronika"
Страна - ВЕНГРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 5
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 599 дн.
Приказы РСТ, где упоминается данный тип СИ
№231 от 2015.02.24 Об утверждении типов средств измерений
№3051 от 2022.12.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Рыбные продукты пищевые, кормовые, технические и упаковка" (ТК 300)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Тестеры телефонных линий, аппаратов и станции (EТT 10, ЕТЕТ 30)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Кооператив техники связи "Elektronika"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17206-09 01.09.2014 |
Тестеры телефонных аппаратов и АТС, ETT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
17206-15 24.02.2020 |
Тестеры телефонных линий, аппаратов и станции, EТT 10, ЕТЕТ 30 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
22923-08 01.01.2014 |
Тестеры, EDA 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
26370-04 01.03.2009 |
Генераторы-приемники измерительные, EMS 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
26371-04 01.03.2009 |
Анализаторы, ISDN EIT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
26371-09 01.09.2014 |
Анализаторы, ISDN EIT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
26371-15 24.02.2020 |
Анализаторы, ISDN EIT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
29037-10 01.04.2015 |
Анализаторы сигнализации, ESA 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
29037-16 14.12.2021 |
Анализаторы сигнализации, ESA 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
29040-10 01.04.2015 |
Анализаторы цифровых линий, EDCT 20 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
29040-16 14.12.2021 |
Анализаторы цифровых линий, EDCT 20 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
31324-06 01.04.2011 |
Тестеры, LAN ELT 5 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
35236-07 01.07.2012 |
Анализаторы цифровых абонентских линий, ELQ 30, ELQ 2+ Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
35236-12 21.11.2017 |
Анализаторы цифровых абонентских линий, ELQ 2+, ELQ 30 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
35237-07 01.07.2012 |
Анализаторы цифровых линий, EDCT 2A Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
35237-12 21.11.2017 |
Анализаторы цифровых линий, EDСT 2А Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
35238-07 01.07.2012 |
Анализаторы телефонных каналов, ELA 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
35238-12 21.11.2017 |
Анализаторы телефонных каналов, ELA 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
39549-08 01.01.2014 |
Тестеры, LAN ELT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
3 года |
|
39549-14 16.04.2019 |
Тестеры, LAN ELT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
3 года |
|
40589-14 16.04.2019 |
Определители места повреждения кабеля, ECFL30 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
45330-10 01.08.2015 |
Определители места повреждения кабеля, ETDR 10, ETDR 10С, ETDR 10V Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
45331-10 01.08.2015 |
Мосты для определения места повреждения кабеля, EFL 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
45331-17 21.03.2022 |
Мосты для определения места повреждения кабеля, EFL 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
48144-11 31.10.2016 |
Измерительные комплексы ВЧ-связи, ET 91 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
65953-16 14.12.2021 |
Рефлектометры, ETDR 10, ETDR 10С, ETDR 10А Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
65954-16 14.12.2021 |
Комплексы измерительные ВЧ-связи, ЕТ 91, ЕТ 92 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Тестеры телефонных линий, аппаратов и станции (EТT 10, ЕТЕТ 30)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 6 | 0 | 6 | 0 | 4 | 0 | 4 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Тестеры телефонных линий, аппаратов и станции (EТT 10, ЕТЕТ 30)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9260 | 7068 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
6262 | 7068 |
|
ФБУ Тамбовский ЦСМ Тамбовская область |
5683 | 7068 |
Программное обеспечение
Программное обеспечение (ПО) встроенное, с управляющими функциями.
|
Идентис |
икационные данные (признаки) |
Значение |
|
Идентиф ЕТТ 1 ЕТЕТ |
икационное наименование ПО для: 0 30 |
ЕТТ 10с ЕТЕТ 30с |
|
Номер версии (идентификационный номер) ПО: ЕТТ 10 ЕТЕТ 30 |
V3.30 V2.36 | |
|
Цифровой идентификатор ПО |
- | |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню "высокий" в соответствии с Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией тестеров и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководства по эксплуатации:
"ЕТТ 10. Тестеры телефонных аппаратов , линий и станции (АТС). OM-257-000-000", "ЕТЕТ 30. Тестеры телефонных аппаратов, линий и станции OM 452-011-002R".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам телефонных линий, аппаратов и станции ETT 10, ЕТЕТ 30
Техническая документация Кооператива техники связи ELEKTRONIKA.
Поверка
Поверкаосуществляется в соответствии с документом 257-000-000 МП«Тестеры телефонных линий, аппаратов и станции ETT 10, ЕТЕТ 30. Методика поверки», утвержденным ФГУП ЦНИИС в декабре 2014 г., основные средства поверки:
-
- калибратор-вольтметр универсальный В1-28 (ГР 10759-86):
U= 0,1 мкВ - 1000 В; ±(0,004 % от U +0,001 % от им);
U~ 1 мкВ - 700 В; 0,1 Гц - 100 кГц ±(0,1 % от U +0,015 % от им);
-
- магазины сопротивлений измерительные:
МСР-63 (2042-65): 0,01 Ом - 110 кОм, класс 0,1;
Р4007 (ГР 2698-71): 0,1 МОм - 1 ГОм, класс 0,1;
-
- магазин емкости Р5025 (ГР 5395-76): 100 пФ - 100 мкФ, класс 0,1;
-
- генератор GF-62 (ГР 9450-84): 200 Гц - 2,1 МГц, (±2-10-6 f ±1) Гц,
от -60 до +10 дБм; ±0,1 дБ, 75/135/150/600 Ом;
-
- измеритель уровня MV-62 (ГР 9449-84): 200 Гц - 2,1 МГц, (±2-10-6 f ±1) Гц,
от -120 до +20 дБм; ±0,1 дБ, 75/135/150/600 Ом;
-
- частотомер электронно-счетный Ч3-63/1 (ГР 9084-90): (0,03 - 10) В,
±5- 10-7f ±1 ед. счета; >1 МОм.
Изготовитель
Кооператив техники связи ELEKTRONIKA, Венгрия
Адрес: Н-1135, BUDAPEST, Reitter Ferenc u. 52-54
Тел. (36-1)340-2136; Факс 340-2139 e-mail: sales@elektronika.hu
Испытательный центр
ФГУП ЦНИИС
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67; е-mail: metrolog@zniis.ru
Тестеры имеют две модификации. Тестеры ЕТТ 10 выполнены в малогабаритном переносном корпусе. Результаты регистрируются на жидкокристаллическом цифровом табло. Тестеры ЕТЕТ 30 выполнены в корпусе, монтируемом на стене в здании телефонной станции, имеют сенсорный экран.
Принцип действия тестеров основан на измерении электрических сигналов с последующим преобразованием в цифровую форму. Тестеры включают в себя схемы для измерения сопротивления и емкости, измеритель напряжения постоянного и переменного тока и постоянного тока по шлейфу линии, а также формировании электрических сигналов для проверки работы телефонных аппаратов (посылка вызова, набор номера и громкость). Модификация ЕТЕТ 30 обеспечивает также индикацию расстояния до места повреждения с использованием метода рефлектометра, анализ спектра мешающих шумов, а кроме того, работу в режиме модема с интерфейсами абонентского доступа ADSL и VDSL -формирование и анализ цифровых импульсных сигналов для проверки возможности установления соединения на линии. Тестеры работают в режимах измерения линии, станции и пользователя (телефонного аппарата). Тестеры имеют возможность совместной работы с ПЭВМ через интерфейс USB и RJ45 (ЕТЕТ 30).

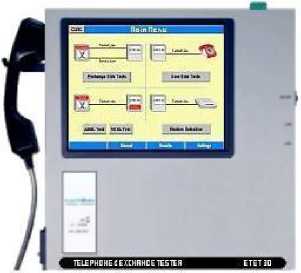

Общий вид тестеров и схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с фирменным знаком),
представлены на рисунках 1 и 2 соответственно.
ЕТТ 10
ЕТЕТ 30
Рисунок 1- Общий вид тестеров

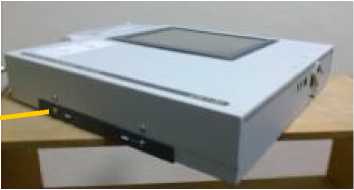

Наклейка на ЕТТ 10
Место для наклейки
на ЕТЕТ 30
Рисунок 2- Схема пломбировки тестеров
ЕТТ 10
- тестер телефонных линий, аппаратов и станции ЕТТ 10 или ЕТЕТ 30 1 шт .
- комплект кабелей измерительных 1 шт .
- сетевой адаптер Y146-017 1 шт .
- сумка или коробка для переноски прибора и принадлежностей 1 шт .
- руководство по эксплуатации на русском языке: 1 шт .
OM-257-000-000R ( для тестера ЕТТ 10) 1 шт .
OM 452-011-002R (для тестера ЕТЕТ 30) 1 шт .
- методика поверки 257-000-000 МП 1 шт.
|
Характеристика |
Значение | |
|
ЕТТ 10 |
ЕТЕТ 30 | |
|
Измерения в режиме мультиметра (DMM) | ||
|
Диапазон измерений напряжения постоянного тока, В |
±(1 - 200) |
до 400 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, U=, В |
±(0,02 U=+2) |
±(0,03 U=+1) |
|
Диапазон измерений эффективного значения напряжения переменного тока, В |
2 - 180 |
до 250 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, U», В |
±(0,02 U»+2) |
±(0,03 U»+1) |
|
Диапазон частот при измерении напряжения переменного тока, Гц |
20 - 200 |
15 - 300 |
|
Диапазон измерений тока по шлейфу, мА |
- |
1 - 100 |
|
Пределы допускаемой абсолютной погрешности измерения тока по шлейфу 1х, мА |
- |
±(0,03 Ix+0,1) |
|
Диапазон измерений электрического сопротивления, кОм |
1 - 5000 |
- |
|
Диапазон в режиме измерений электрического сопротивления изоляции И||з. кОм |
- |
10 - 10000 |
|
Диапазон в режиме измерений электрического сопротивления шлейфа линии (Целостность), кОм |
- |
0,1 - 1 |
|
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления, Rx, кОм в диапазоне от 1 до 999 кОм в диапазоне от 1000 до 5000 кОм в диапазоне от 0,1 до 1 кОм (сопротивление шлейфа) в диапазоне от 10 до 100000 кОм (сопротивление изоляции) |
±(0,05 Rx+1) ±(0,1 Rx+20) |
±(0,03 Rx +0,005) ±(0,03 Rx +1)- |
|
Диапазон измерений электрической емкости, мкФ |
0,02 - 10 |
0,01 -10 |
|
Пределы допускаемой абсолютной погрешности измерения электрической емкости, Сх, мкФ в диапазоне от 0,02 до 0,09 мкФ в диапазоне от 0,1 до 10 мкФ в диапазоне от 0,04 -10 мкФ |
±(0,05 Сх+0,01) ±0,2 |
±(0,03 Cx +0,003) |
|
Характеристика |
Значение | |
|
ЕТТ 10 |
ЕТЕТ 30 | |
|
Измерения в режиме теста поДнятия телефонной трубки | ||
|
Фиксированные частоты генератора, Гц |
420±1, 425±1, 2100±2 |
- |
|
Уровень мощности выходного сигнала генератора, дБм |
16±1 |
- |
|
Диапазон измерений уровня мощности сигнала и шума, дБм |
от минус 26 до +10 |
- |
|
Пределы допускаемой относительной погрешности измерения уровня мощности сигнала и шума, дБ, в диапазоне |
- | |
|
от минус 10 до +10 дБм |
±0,5 | |
|
от минус 26 до минус 10 дБм |
±1 | |
|
Диапазон частот при измерении уровня мощности, Гц |
200 - 4000 |
- |
|
Пределы допускаемой относительной погрешности измерения частоты, Гц |
±2 |
- |
|
Общие характеристики | ||
|
Рабочие условия применения: - температура окружающей среды, °C |
5 - 40 |
0 - 45 |
|
- относительная влажность воздуха при 25 °C, % |
от 5 до 85 |
от 5 до 75 |
|
Условия транспортирования и хранения: - температура окружающей среды, °C |
от минус 40 до +70 |
от минус 40 до +70 |
|
- относительная влажность воздуха, %, |
от 5 до 90 |
до 95 при +45°C |
|
Электропитание:
|
от 2 до 16 |
- |
|
напряжением, В |
220 В ±22 |
220 В ±22 |
|
частотой, Гц |
50±0,5 |
50±0,5 |
|
- от источника постоянного тока напряжением, В |
- |
от 36 до 72 |
|
Габариты (длинах ширинах высота), мм |
196x100x40 |
380x400x75 |
|
Масса, кг, не более |
0,7 |
6 |
По требованиям электромагнитной совместимости прибор соответствует ГОСТ 22261-94 и ГОСТ Р 51522.1-2011 (EN 61326).
