Номер по Госреестру СИ: 65953-16
65953-16 Рефлектометры
(ETDR 10, ETDR 10С, ETDR 10А)
Назначение средства измерений:
Рефлектометры ETDR 10, ETDR 10С, ETDR 10А (далее - рефлектометры) предназначены для формирования измерительного сигнала в виде зондирующего импульса с заданной амплитудой и длительностью и измерения времени, затрачиваемого импульсом для прохождения по кабелю.
Внешний вид.
Рефлектометры
Рисунок № 1
Внешний вид.
Рефлектометры
Рисунок № 2
Внешний вид.
Рефлектометры
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.12.2021
Номер записи - 157374
ID в реестре СИ - 379774
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет, ETDR-10, ETDR 10,
Производитель
Изготовитель - Кооператив техники связи "Elektronika"
Страна - ВЕНГРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 7
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 572 дн.
Приказы РСТ, где упоминается данный тип СИ
№1878 от 2016.12.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Рефлектометры (ETDR 10, ETDR 10С, ETDR 10А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Кооператив техники связи "Elektronika"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17206-09 01.09.2014 |
Тестеры телефонных аппаратов и АТС, ETT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
17206-15 24.02.2020 |
Тестеры телефонных линий, аппаратов и станции, EТT 10, ЕТЕТ 30 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
22923-08 01.01.2014 |
Тестеры, EDA 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
26370-04 01.03.2009 |
Генераторы-приемники измерительные, EMS 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
26371-04 01.03.2009 |
Анализаторы, ISDN EIT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
26371-09 01.09.2014 |
Анализаторы, ISDN EIT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
26371-15 24.02.2020 |
Анализаторы, ISDN EIT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
29037-10 01.04.2015 |
Анализаторы сигнализации, ESA 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
29037-16 14.12.2021 |
Анализаторы сигнализации, ESA 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
29040-10 01.04.2015 |
Анализаторы цифровых линий, EDCT 20 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
29040-16 14.12.2021 |
Анализаторы цифровых линий, EDCT 20 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
31324-06 01.04.2011 |
Тестеры, LAN ELT 5 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
35236-07 01.07.2012 |
Анализаторы цифровых абонентских линий, ELQ 30, ELQ 2+ Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
35236-12 21.11.2017 |
Анализаторы цифровых абонентских линий, ELQ 2+, ELQ 30 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
35237-07 01.07.2012 |
Анализаторы цифровых линий, EDCT 2A Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
35237-12 21.11.2017 |
Анализаторы цифровых линий, EDСT 2А Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
35238-07 01.07.2012 |
Анализаторы телефонных каналов, ELA 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
1 год | |
|
35238-12 21.11.2017 |
Анализаторы телефонных каналов, ELA 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
39549-08 01.01.2014 |
Тестеры, LAN ELT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
3 года |
|
39549-14 16.04.2019 |
Тестеры, LAN ELT 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
3 года |
|
40589-14 16.04.2019 |
Определители места повреждения кабеля, ECFL30 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
45330-10 01.08.2015 |
Определители места повреждения кабеля, ETDR 10, ETDR 10С, ETDR 10V Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
45331-10 01.08.2015 |
Мосты для определения места повреждения кабеля, EFL 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
45331-17 21.03.2022 |
Мосты для определения места повреждения кабеля, EFL 10 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
48144-11 31.10.2016 |
Измерительные комплексы ВЧ-связи, ET 91 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ |
2 года |
|
65953-16 14.12.2021 |
Рефлектометры, ETDR 10, ETDR 10С, ETDR 10А Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
|
65954-16 14.12.2021 |
Комплексы измерительные ВЧ-связи, ЕТ 91, ЕТ 92 Кооператив техники связи "Elektronika" (ВЕНГРИЯ ) |
ОТ МП |
2 года |
Кто поверяет Рефлектометры (ETDR 10, ETDR 10С, ETDR 10А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Кемеровский филиал ПАО "Ростелеком" МРФ "Сибирь" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Кемеровский филиал ПАО "Ростелеком" МРФ "Сибирь" (1642) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Макрорегиональный филиал "Северо-Запад" ПАО "Ростелеком" (1642) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Рефлектометры (ETDR 10, ETDR 10С, ETDR 10А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
5130 | 5130 |
Программное обеспечение
Программное обеспечение (ПО) встроенное, с управляющими функциями. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция комплекса исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям комплекса, включая процессор, защищен конструкцией комплекса и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Таблица 1 - Идентификационные данные ПО
|
Модификации прибора |
ETDR 10 |
ETDR 10С |
ETDR 10А |
|
Идентификационное наименование ПО |
etdr 10 |
etdr 10с |
etdr 10а |
|
Номер версии (идентификационный |
не ниже |
не ниже |
не ниже |
|
номер) ПО |
4.10 |
3.40 |
2.08А1/2.08А2/2.08А3 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 65953-16 «Рефлектометры ETDR 10, ETDR 10С, ETDR 10А. Методика поверки», утвержденному ФГУП ЦНИИС 21.09.2016 г.
Основные средства поверки:
-
- частотомер электронно-счетный Ч3-63/1, регистрационный № 9084-90;
-
- осциллограф цифровой GDS-2202, регистрационный № 33756-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
Изготовитель
Кооператив техники связи ELEKTRONIKA, ВенгрияАдрес: Н-1135, BUDAPEST, Reitter Ferenc u. 52-54
Тел. (36-1)340-2136; Факс 340-2139
Е-mail: sales@elektronika.hu
Испытательный центр
Федеральное государственное унитарное предприятие «Центральный научноисследовательский институт связи» (ФГУП ЦНИИС)Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail: metrolog@zniis.ru
Рефлектометр представляет собой малогабаритной прибор, включающий в себя генератор импульсных сигналов и приемник, анализирующий поступающий на вход сигнал.
Принцип действия рефлектометра основан на принципе радара. Погрешность измерения времени, затрачиваемого импульсом для прохождения по кабелю и отражения его обратно от места обнаружения проблемы (неоднородности), определятся погрешностью встроенного кварцевого генератора. Измеренное время, преобразуется в расстояние для кабелей с установленной оператором скоростью распространения электрического сигнала (или типа кабеля). Отображаемая рефлектограмма показывает неоднородности импеданса вдоль всей длины кабеля. Прибор позволяет определить место возникновения следующих проблем на кабеле длиной до 32 км: обрыв проводников, короткое замыкание проводников, изменение типа кабеля (наличие вставок), плохие контакты, разбитость пар, изгибы, отводы и др.
Приборы выпускаются в трех модификациях: ETDR 10 - для симметричных кабелей, ETDR 10С - для коаксиальных кабелей, ETDR 10А для симметричных кабелей. Модификация: ETDR 10А имеет три версии: А1, А2 и А3.

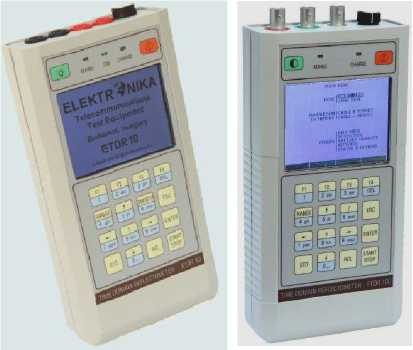

Рисунок 1 - Общий вид ETDR 10, ETDR 10С и ETDR 10А
Место для наклейки

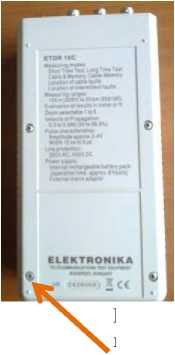

Рисунок 2 - Схема пломбировки
|
Таблица 4 - Комплектность приборов | ||||
|
Наименование |
Обозначение |
Колич. | ||
|
Рефлектометр |
ETDR 10 |
ETDR 10С |
ETDR 10А |
1 |
|
Сетевой адаптер |
Y 146-001 |
Y 146-029 |
Y146-029 |
1 |
|
Измерительные кабели |
365-500-000 - 1 шт. |
Y107-268 - 3 шт. |
Y107-367 - 1 шт. Y107-368 - 1 шт. |
* |
|
Руководство по эксплуатации |
ОМ 418-000-000 |
ОМ 407-000-000 |
ОМ 464-000-001А ОМ 464-000-002А ОМ 464-000-003А |
1 |
|
Методика поверки |
1 | |||
|
Сумка для переноски прибора и принадлежностей |
Y147-007 |
1 | ||
* Количество комплектов кабелей (для ETDR 10) и кабелей указанного типа (для ETDR 10С и ETDR 10А) указано в колонке таблицы «Обозначение».
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение | ||||
|
ETDR 10 |
ETDR 10С |
ETDR 10А | |||
|
А1 |
А2 |
А3 | |||
|
Частота тактового сигнала, Гц |
4915200 | ||||
|
Пределы допускаемой абсолютной погрешности по частоте тактового сигнала, Гц |
±500 | ||||
|
Диапазоны расстояний1для определения места повреждения, м |
16, 32, 64, 160, 320, 640, 1600, 3200, 6400, 16000, 32000 | ||||
|
Разрешающая способность при определении места повреждения относительно диапазона, %
|
0,3 0,06 |
0,53 0,11 |
0,3 0,06 | ||
|
Пределы допускаемой погрешности определения расстояния относительно диапазона2, % |
0,2 |
0,4 |
0,2 | ||
|
Длительность зондирующего импульса, нс
|
3-6000 | ||||
|
330000 |
- |
- |
330000 |
- | |
|
Максимальная амплитуда зондирующего импульса, В |
12±1,2 |
4±0,4 |
10±1,0 | ||
|
Импеданс (номинальное значение), Ом |
120 |
50; 75; 93 |
100 120 135 150 |
100 135 150 600 |
100 120 135 150 |
|
Максимально допустимое напряжение на входе, В переменного тока, 50 Гц (эфф. напр.) постоянного тока |
350 500 |
250 400 |
350 500 |
200 |
350 500 |
Таблица 3 - Технические характеристики
|
Характеристика |
Значение |
|
Диапазон температур окружающей среды, °C
|
от 0 до +50 от -20 до +70 |
|
Габариты (длинахширинахвысота), мм, не более |
200x100x40 |
|
Масса, кг, не более |
0,8 |
Питание - от встроенной аккумуляторной батареи или через сетевой адаптер от сети переменного тока напряжением (220±22) В, частотой (50±1) Гц.
По требованиям к электробезопасности и электромагнитной совместимости (по помехоэмиссии для оборудования класса Б) прибор соответствует ГОСТ 22261-94 и ГОСТ Р 51522.1-2011.
