Номер по Госреестру СИ: 40589-14
40589-14 Определители места повреждения кабеля
(ECFL30)
Назначение средства измерений:
Определители места повреждения кабеля ECFL30 (далее по тексту - приборы) предназначены для измерения электрических параметров кабелей связи и определения расстояния до места повреждений на линиях связи.

Внешний вид.
Определители места повреждения кабеля
Рисунок № 1

Внешний вид.
Определители места повреждения кабеля
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) встроенное, с управляющими функциями. Идентификационные данные ПО следующие:
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ECFL30 SW |
ECFL30с |
3.79rg |
- |
- |
Приборы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относятся к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией прибора и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений"Определители места повреждения кабеля ECFL30. Руководство по эксплуатации OM-419-013-005R ".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Определители места повреждения кабеля ECFL30Техническая документация Кооператива техники связи ELEKTRONIKA.
Поверка
Поверкаосуществляется в соответствии с документом МП 419-000-002 «Определители места повреждения кабеля ECFL30. Методика поверки», утвержденным ФГУП ЦНИИС в марте 2014 г., основные средства поверки:
- калибратор -вольтметр универсальный В 1-28:
U= 0,1 мкВ - 1000 В; ±(0,004 % от U +0,001 % от Um);
U~ 1 мкВ - 700 В; 0,1 Гц - 100 кГц ±(0,1 % от U +0,015 % от Um);
-
- магазины сопротивлений:
Р4831: 0,01 Ом - 110 кОм, класс 0,1;
Р40103: 0,1 МОм - 1 ГОм, класс 0,1;
-
- магазин емкостей Р5025: 100 пФ - 100 мкФ, класс 0,1.
Изготовитель
Кооператив техники связи ELEKTRONIKA, ВенгрияАдрес: Н-1135, BUDAPEST, Reitter Ferenc u. 52-54
Тел. (36-1)340-2136; Факс 340-2139 e-mail: sales@elektronika.hu
Испытательный центр
ФГУП ЦНИИСАдрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67; е-mail: metrolog@zniis.ru
Принцип действия приборов основан на измерении электрических сигналов с последующим преобразованием в цифровую форму. Приборы включают в себя резистивные и емкостные мостовые схемы для измерения сопротивления и емкости и измеритель постоянного и переменного напряжения и постоянного тока. Имеются режимы пассивного и активного моста, обеспечивающие измерения сопротивления и емкости жил кабеля с индикацией вычисленного расстояния до места повреждения по результатам измерения емкости и сопротивления для заданного типа кабеля; а также режим рефлектометра во временной области (TDR), обеспечивающий оценку расстояния до места неоднородности.
Приборы выполнены в малогабаритном корпусе. Результаты регистрируются на жидкокристаллическом цифровом табло. Приборы имеют возможность совместной работы с ПЭВМ через интерфейс USB 1.1
Общий вид приборов и схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением), представлены на рисунках 1 и 2 соответственно.

Рисунок 1- Общий вид приборов

Место для наклейки

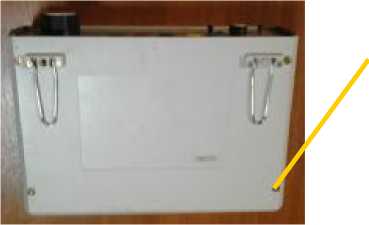

Рисунок 2- Схема пломбировки прибора
- определитель места повреждения кабеля ECFL30 1 шт .
- комплект кабелей измерительных 1 шт .
- сетевой адаптер Y146-017 1 шт .
- сумка для переноски прибора и принадлежностей 1 шт .
- руководство по эксплуатации на русском языке ОМ -419-013-005R 1 шт .
- методика поверки МП 419-000-002 1 шт .
Характеристика |
Значение |
Режим пассивного моста | |
Измерение сопротивления пары жил кабеля R по шлейфу | |
- диапазоны измерения, кОм |
0,001 - 10 |
- пределы допускаемой абсолютной погрешности измерений, Ом |
±(0,003 R+0,3) |
Измерение сопротивления изоляции Низ жил пары кабеля между собой |
и по отношению к земле |
- диапазоны измерения, МОм |
0,01 - 300; 0,01 - 10000 |
- пределы допускаемой абсолютной погрешности измерений, МОм | |
при И||з 0,01 - 50 |
± (0,05-Еиз + 0,001) |
50 - 100 |
±0,1 ^из |
100 - 5000 |
±0,2-Rm |
5000 - 10 000 |
±0,3 ^из |
Измерение омической асимметрии жил кабеля (разности сопротивлен |
ий DR жил пары) |
- диапазоны сопротивлений жилы, Ом |
0,01 - 5000 |
- пределы допускаемой абсолютной погрешности измерений (где R - |
±(0,002 DR +0,2) |
сопротивление пары жил, Ом) | |
Определение расстояния До места повреждения постоянным током (по сопротивлению) метоДами | |
Мюррея и Кюпфмюллера и 3-точечным | |
- диапазон сопротивления пары жил по шлейфу, кОм |
0,001 - 10- |
- диапазон сопротивления повреждения, МОм |
0,01 - 100 |
- пределы допускаемой относительной погрешности определения | |
отношения расстояния до места повреждения Lx к длине кабеля L, % | |
при сопротивлении повреждения, МОм: | |
<1 |
0,2 |
1 - 5 |
0,3 |
5 - 25 |
0,5 |
25 - 100 |
2,0 |
Определение расстояния До места повреждения переменным током метоДом Кюпфмюллера | |
(по сопротивлению) | |
- диапазон сопротивления пары жил по шлейфу, кОм |
0,001 - 10- |
- диапазон сопротивления повреждения, МОм |
0,01 - 25 |
- предел допускаемой относительной погрешности определения | |
отношения расстояния до места повреждения Lx к длине кабеля L, % | |
при сопротивлении повреждения, МОм: <1 |
0,3 |
1 - 5 |
0,5 |
5 - 25 |
1,0 |
Режим активного моста | |
Измерение переменного/постоянного напряжения U | |
- диапазон измерений, В |
0 - 250/400 |
- диапазон частот, Гц |
15 - 300 |
- пределы допускаемой абсолютной погрешности измерений (где U - |
±(0,03-U +1) |
измеряемая величина в В), В | |
Измерение сопротивления пары жил кабеля (R) по шлейфу | |
- диапазоны измерения, кОм |
0,001 - 10 |
- пределы допускаемой абсолютной погрешности измерений, Ом |
±(0,003 R+0,1) |
Характеристика |
Значение |
Измерение сопротивления изоляции RU3 жил пары кабеля межДу собой |
и по отношению к земле |
- диапазоны измерения, МОм |
0,01 - 300 |
- пределы допускаемой абсолютной погрешности измерений, МОм | |
при RH3 0,01 - 0,1 |
±(0,05'Ииз + 0,001) |
0,1 - 10 |
±0,02-Rm |
10 - 100 |
±0,03-Rm |
100 - 300 |
±0,05-Rm |
Измерение омической асимметрии жил кабеля (разности DR сопроти |
злений жил пары) |
- диапазоны сопротивлений жилы, кОм |
0,01 - 5 |
- пределы допускаемой абсолютной погрешности измерений (где R - |
±(0,002 DR+0,2) |
сопротивление пары жил, Ом) | |
Измерение рабочей емкости Ст межДу жилами пары | |
- диапазоны измерения, нФ |
1 - 2000 |
- пределы допускаемой относительной погрешности измерений, нФ |
±(0,02Ст+0,2)- |
Измерение емкостной асимметрии жилЛС пары | |
- диапазоны измерения, нФ |
1 - 2000 |
- пределы допускаемой относительной погрешности измерений, % |
±0,2- |
ОпреДеление расстояния До места поврежДения постоянным током метоДами Мюррея и | |
Кюпфмюллера (по сопротивлению) | |
- диапазон сопротивления пары жил по шлейфу, кОм |
0,001 -10- |
- диапазон сопротивления повреждения, МОм |
0,01 - 100 |
- пределы допускаемой относительной погрешности определения | |
отношения расстояния до места повреждения Lx к длине кабеля L, % | |
при сопротивлении повреждения, МОм: <1- 100 |
0,2 - 2,0 |
Общие характеристики | |
Рабочие условия применения: | |
- температура окружающей среды, °C |
0 - 40 |
- относительная влажность воздуха, % , не более |
95 |
Условия транспортирования и хранения: | |
- температура окружающей среды, °C |
минус 40 - +70 |
- относительная влажность воздуха при 45 °C, %, не более |
95 |
Габаритные размеры (длинахширинахвысота), мм |
224x160x55 |
Масса, включая батарейный блок, кг, не более |
1,8 |
По требованиям к электробезопасности и электромагнитной совместимости прибор соответствует требованиям ГОСТ 22261-94 и ГОСТ Р 51522.1-2011.
Питание приборов осуществляется от встроенной NiMH аккумуляторной батареи или сети переменного тока частотой 50 Гц и напряжением 220 В ±10 % через сетевой адаптер.
