Номер по Госреестру СИ: 96768-25
96768-25 Тестеры
(MTS 5800-100G)
Назначение средства измерений:
Тестеры MTS 5800-100G (далее по тексту - тестеры) предназначены для формирования тестовых сигналов и измерений на сетях передачи данных: количества переданной (принятой) информации (данных), характеристик цифровых сигналов.

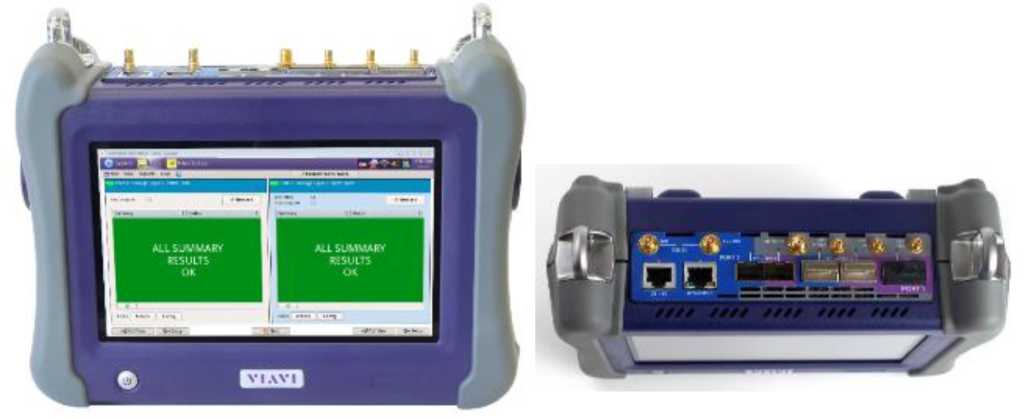

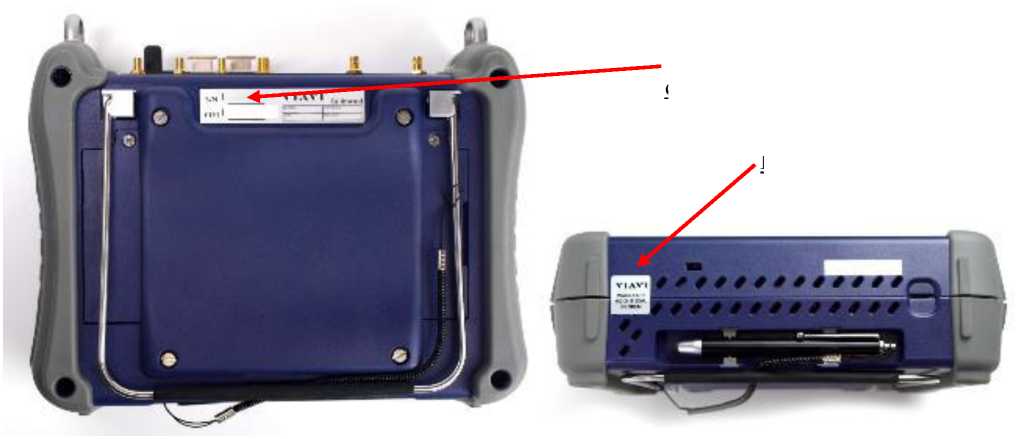

Внешний вид.
Тестеры
Рисунок № 1
Внешний вид.
Тестеры
Рисунок № 2
Общие сведения
Дата публикации - 30.10.2025
Срок свидетельства - 28.10.2030
Номер записи - 8a949a1f-d694-b796-3727-5598f83ad8c0
ID в реестре СИ - 1427168
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Viavi Solutions Deutschland GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2322 от 2025.10.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Тестеры (MTS 5800-100G)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Viavi Solutions Deutschland GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81528-21 20.04.2026 |
Тестеры абонентских линий, ONX-580 Viavi Solutions Deutschland GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
85397-22 22.04.2027 |
Рефлектометры оптические модульные, 4100 Viavi Solutions Deutschland GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
94452-25 27.01.2030 |
Системы оптические измерительные, ONA-800 Viavi Solutions Deutschland GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96768-25 28.10.2030 |
Тестеры, MTS 5800-100G Viavi Solutions Deutschland GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Тестеры (MTS 5800-100G)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИА" (РОСС RU.0001.310033) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Тестеры (MTS 5800-100G)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В тестерах устанавливается специальное программное обеспечение (ПО), расположенное в аппаратной части. Специальное ПО состоит из трех модулей, относящихся к различным опциям тестера, и является метрологически значимым. Конструкция тестеров исключает возможность несанкционированного влияния метрологически значимое ПО. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Platform |
Fiber Optics |
Transport |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.3.1.1 |
24.2.7 |
32.1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Основное тестирование» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации».
Правообладатель
Viavi Solutions Deutschland GmbH, Германия
Адрес: Arbachtalstrasse 5, D72800 Eningen u.A., Germany
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство»(ООО «КИА»)
Адрес регистрации: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11
Правообладатель
Viavi Solutions Deutschland GmbH, Германия
Адрес: Arbachtalstrasse 5, D72800 Eningen u.A., Germany
Принцип действия основан на формировании и анализе тестовых сигналов с заданными параметрами, передаваемых и принимаемых по электрическим и оптическим цифровым сетям связи. При работе тестеры формируют следующие тестовые сигналы: электрические DS1, DS3, STS-1e, E1, E3, E4, STM-1e, Ethernet (10M, 100M, 1000M); оптические STM-1/4/16/64, Ethernet (1G, 10G, 40G, 100G), OTU 1/2/2E/3/4, ODU 0/1/2/3, FC 1/2/4/8/10/16.
Конструктивно тестеры выполнены в виде переносных портативных моноблоков. На передней панели тестеров расположен сенсорный дисплей, который отображает информацию и обеспечивает управление. Соединители, используемые при тестировании, расположены на верхней панели тестеров. Для работы тестеров с электрическими сигналами используются разъёмы типа micro BNC, RJ-45, SMA и SMB. Для работы тестеров с оптическими сигналами на верхней панели имеются гнёзда, в которые могут устанавливаться оптические трансиверы, (приемопередатчики), соответствующие международным стандартам SFP, SFP+, SFP28, QSFP+, QSFP28, CFP4. Уровни мощности выходных сигналов и минимальная входная мощность на оптических интерфейсах соответствуют характеристикам оптических трансиверов, входящих в комплект тестера. Электропитание тестеров осуществляется от внутренней литий-ионной батареи или от внешней сети переменного тока (220±22 В, 50±5 Гц) посредством сетевого блока питания.
Общий вид тестеров, место нанесения серийного номера и место пломбирования (в виде наклейки) представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Серийные номера, однозначно идентифицирующие каждый экземпляр тестеров, наносятся на заднюю панель в форме шильды, содержащей серийный номер в буквенноцифровом формате методом наклеивания.
Вид лицевой панели
Вид верхней панели
Место нанесения
Место пломбирования
серийного номера
Вид задней панели
Вид
нижней панели
Рисунок 1 - Внешний вид тестеров
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения тактовой частоты формируемых выходных тестовых сигналов на электрических интерфейсах (при наличии данной опции), МГц: - Е1 |
2,048 |
|
- Е3 |
34,368 |
|
- Е4 |
139,264 |
|
- STM-1e |
155,520 |
|
Пределы допускаемой относительной погрешности установки тактовой частоты формируемых выходных тестовых сигналов на электрических интерфейсах (при наличии данной опции) 1) |
±2,5-10-6 |
|
Пределы допускаемой абсолютной погрешности измерений размаха фазового дрожания (джиттера) сигнала E1 (при наличии опции PDH и функции измерения джиттера)1^ ЕИ2) |
±(0,07^Тизм3) +0,04) |
|
Уровень мощности выходных сигналов на оптических интерфейсах (для всех типов оптических трансиверов, входящих в комплект тестера, при наличии данной опции), дБм, не менее |
-12,0 |
|
Минимальнаявходная мощность на оптических интерфейсах (для всех типов оптических трансиверов, входящих в комплект тестера, при наличии данной опции), дБм, не более |
0,0 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
количества переданной (принятой) информации (данных) (при наличии опции Ethernet)1), байт: |
±10 |
|
±10-4<K4) |
|
нных), байт |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
19±1 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
242 х 178 х 80 |
|
Масса, кг, не более |
2,45 |
|
Условия применения:
|
от +15 до +35 от 45 до 80 от -10 до +50 90 |
