Номер по Госреестру СИ: 81528-21
81528-21 Тестеры абонентских линий
(ONX-580)
Назначение средства измерений:
Тестеры абонентских линий ONX-580 (далее - тестеры) предназначены для измерений постоянного и переменного напряжения, силы постоянного тока, сопротивления и емкости сигналов в абонентских линиях, воспроизведение и измерений уровней электрических сигналов в диапазоне тональных частот и широкополосном диапазоне частот.

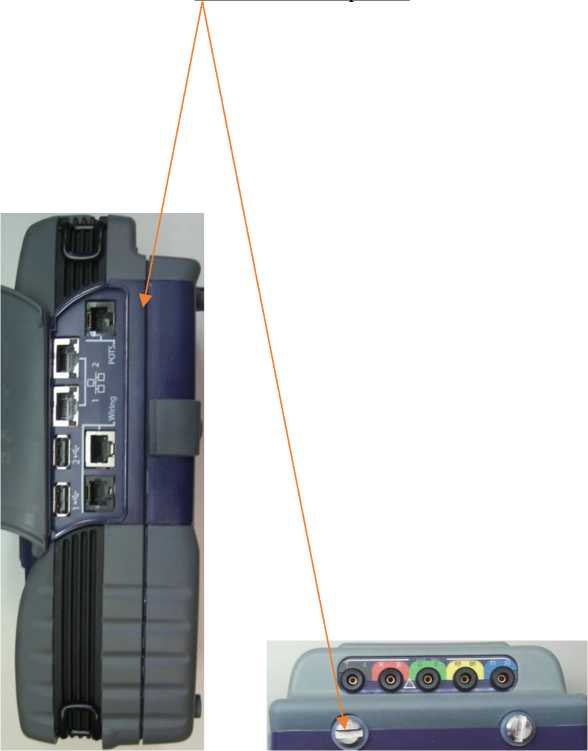

Внешний вид.
Тестеры абонентских линий
Рисунок № 1
Программное обеспечение
В тестерах устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция тестеров исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
Access |
Broadcom 63168 Modem |
Номер версии (идентификационный номер) ПО |
9.0.0 и выше |
001.016.00 и выше |
Цифровой идентификатор ПО |
отсутствует |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель тестера или титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 13 руководства по эксплуатации ONX-580.2020 РЭ.
Нормативные и технические документы
Нормативные и технические документы, распространяющиеся на тестеры абонентских линий ONX-580ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин
Тестер представляет собой многофункциональное измерительное устройство, состоящее из базового блока (платформы) с подключенным сменным измерительным модулем. Устройство обеспечивает определение параметров абонентских линий на основе медного кабеля с целью возможного использования их для DSL, услуг для широкополосной передачи данных в межстанционных линиях и в домашних сетях потребителей, в том числе для заданного типа кабеля определения расстояния до места повреждения кабеля по результатам измерений емкости и времени задержки импульса в кабеле (режим TDR). С модулем ONX-BDCM-DSL-ANXAB с помощью тестера осуществляют проверку возможности использования линий связи для абонентского доступа xDSL (VDSL, ADSL2+, ANX A/B).
На передних панелях платформ расположены кнопка включения тестера, сенсорный дисплей, который отображает информацию и обеспечивает управление, индикаторы о состоянии тестера при измерении. Здесь также расположены системные кнопки управления прибором, клавиши со стрелками для перемещения по вариантам выбора меню, кнопкой OK. и функциональные клавиши для выбора пунктов в выпадающих меню. На верхних панелях с задней стороны платформы тестеров расположены разъемы, используемые для подключения измерительных проводников при тестировании медного кабеля. На нижних панелях расположены разъёмы для подключения внешнего питания. На правых сторонах тестеров (под резиновой накладкой) размещаются панели соединителей, которые предоставляет порты для дистанционного управления тестером и необходимые для присоединения к тестируемой линии, соединитель для тестирования POTS (стационарная телефонная сеть), USB-соединители, используемые для экспортирования результатов теста на накопитель памяти или для выполнения обновления встроенного программного обеспечения.
Идентификационные данные платформ расположены на её левых боковых стенках, на сменных измерительных модулях - на их внешней и внутренней стенках.
Внешний вид тестеров и место нанесения знака утверждения типа представлены на рисунках 1. Пломбирование производится несъёмными заклейками на крышках с внутренних сторон тестера и съемных модулей.
Место нанесения знака утверждения типа
OneExpert
Sync • Network • 0 Error
Места пломбировки
Вид сбоку
Вид на клеммы подсоединений
Capacity
Margin
Upstream
8.04 M
Лицевая панель
Рисунок 1 - Внешний вид верхних тестера
Таблица 4 -
Наименование комплектующего изделия |
Условное обозначение |
Количес тво, шт./экз. |
Тестер абонентских линий ONX-580 |
- |
1 |
Комплект принадлежностей |
- |
1 |
Блок питания от сети переменного тока |
- |
1 |
Руководство по эксплуатации |
ONX-580.2020 РЭ |
1 |
Паспорт |
ONX-580.2020 ПС |
1 |
Методика поверки |
ONX-580.2020 МП |
1 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
При измерении параметров меДного кабеля (Copper) | ||
Диапазон измерений СКЗ напряжения переменного тока, В |
от 1 до 200 | |
Пределы допускаемой абсолютной погрешности измерений СКЗ напряжения переменного тока, В |
±0,02-U | |
Диапазон измерений напряжения постоянного тока, В |
от -300 до -1 от +1 до +300 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±0,02-V | |
Диапазон измерений силы постоянного тока, мA |
от 1 до 110 | |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мA |
±0,02-1 | |
Диапазон измерений электрического сопротивления, Ом |
от 2,5 до 1-108 | |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом, в диапазоне измерений: от 2,5 до 9,99-105 Ом включ. св 9,99-105 до 9,99 -106 Ом включ. св. 9,99 -106 до 1-108 Ом |
±0,02-R ±0,065-R ±0,10-R | |
Диапазон измерений емкости (диапазон определения расстояния до места обрыва цепи), мкф, (м) |
от 0 до 1,57 (от 0 до 3,3-104) | |
Пределы допускаемой абсолютной погрешности определения расстояния до места обрыва цепи, м, в диапазоне измерений емкости: от 1,0 до 155 нФ включ. (от 1 м до 3-103 м включ.) св. 155 до 1570 нФ (св. 3-103 до 3,3-104 м) |
±0,05-L ±0,1-L | |
Диапазон определения расстояния до местоположения неоднородности по времени задержки отражённого сигнала (TDR), м |
от 0 до 500 | |
Пределы допускаемой абсолютной погрешности определения расстояния до местоположения неоднородности по времени задержки отражённого сигнала (TDR), м, в диапазоне определения расстояния: от 1 до 50 м включ. св. 50 до 100 м включ. св. 100 до 500 м |
±0,02-L ±0,03-L ±0,05-L | |
Измерение параметров кабельной линии с помощью гармонического сигнала | ||
Вид гармонического сигнала (TIMS) в полосе частот |
в узкой (NB) |
в широкой (WB) |
Диапазон измерений частоты сигналов, кГц |
от 0,2 до 10 |
от 10 до 1-104 |
Пределы допускаемой абсолютной погрешности измерений частоты выходного сигнала f, Гц |
±5-10-5-f | |
Диапазон воспроизводимых уровней выходного сигнала, дБм |
от -40 до +6 | |
Диапазон измерения уровней входного сигнала, дБм |
от -70 до +10 | |
Пределы допускаемой относительной погрешности уровней выходного и измеряемого сигнала, дБ |
±0,5 |
±2 |
Значение импеданса линии, Ом |
600/900 |
100/120/135 |
U - СКЗ напряжения переменного тока, В; V - напряжение постоянного тока, В; I - сила постоянного тока, мА; R - электрическое сопротивление, Ом; L - расстояния до местоположения неоднородности или до места обрыва цепи |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон показаний по расстоянию до местоположения неоднородности по времени задержки отражённого сигнала (TDR), м |
от 500 до 1 -104 |
Масса тестера с литий-ионной батареей, кг, не более: |
1,84 |
Габаритные размеры (ширина х высота х глубина), мм, не более: |
250x119x82 |
Рабочие условия эксплуатации:
|
от 0 до +50 от 84 до 106,7 90 |
Электропитание (варианты):
|
12 от 100 до 240 от 50 до 60 |
