Номер по Госреестру СИ: 85397-22
85397-22 Рефлектометры оптические модульные
(4100)
Назначение средства измерений:
Рефлектометры оптические модульные 4100 (далее - рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.

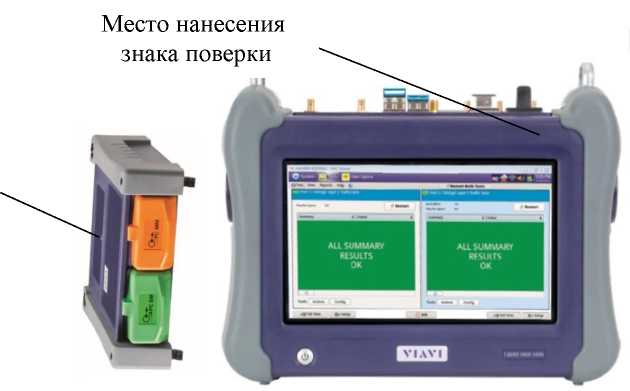

Внешний вид.
Рефлектометры оптические модульные
Рисунок № 1

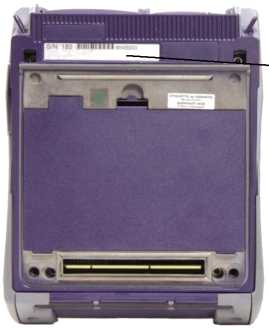

Внешний вид.
Рефлектометры оптические модульные
Рисунок № 2

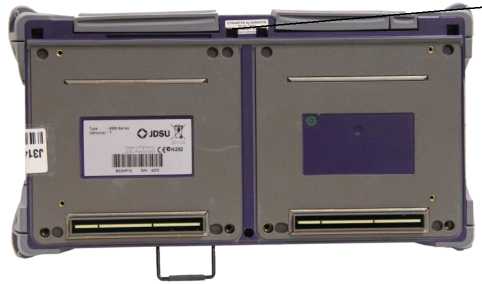

Внешний вид.
Рефлектометры оптические модульные
Рисунок № 3

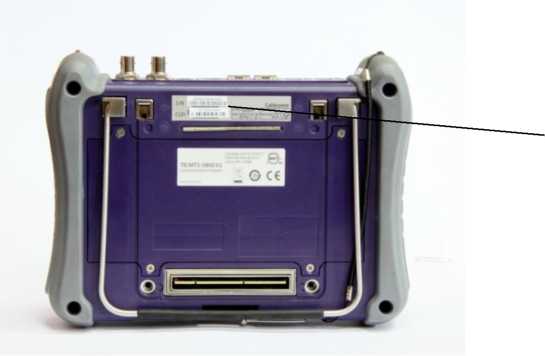

Внешний вид.
Рефлектометры оптические модульные
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометра, выполняет функции установки параметров измерений, сбора и отображения измерительной информации на экране прибора в удобном для оператора виде. ПО разделено на метрологически значимую часть, которая записана в памяти микроконтроллера рефлектометра и интерфейсную часть, которая запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимая часть ПО защищена от несанкционированного доступа путем установки наклеек с пломбирующим эффектом в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Fiber Optics |
Номер версии (идентификационный номер) ПО |
14.04 и выше |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если имеются) |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации рефлектометра печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе (раздел «Активация функции OTDR» Руководства по эксплуатации).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рефлектометрамПриказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Стандарт предприятия Viavi Solutions Deutschland GmbH
Изготовитель
Viavi Solutions Deutschland GmbH, ГерманияАдрес: Arbachtalstrasse, 5, D72800, Eningen u.A., Germany Телефон: +49 (0)7121 86 0
Web-сайт: www.viavisolutions.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Принцип действия рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометр состоит из базового блока, выполненного в модификациях МТS-2000, МТS-4000, МТS-5800, различающихся габаритными размерами и набором сервисных функций, и сменных оптических модулей серии 4100.
Базовый блок рефлектометра выполняет функции обработки и отображения результатов измерений, полученных от сменного оптического модуля серии 4100 в удобном для оператора виде.
Сменные оптические модули серии 4100 представлены следующим рядом моделей: Е4126В, Е4136В, Е4138FB65, E4118FB65, E4126C, Е4136С, Е4136FC, E4138FC65, E4123MM, E4146QUAD, различающихся рабочими длинами волн, значениями динамического диапазона измерений ослабления и мертвой зоны.
Конструктивно рефлектометр выполнен в пластмассовом корпусе в виде переносного прибора. На лицевой панели рефлектометра расположены кнопки управления и цветной сенсорный дисплей. Сменные оптические модули серии 4100 крепятся к задней панели системы при помощи винтов. Заводской (серийный) номер наносится печатным способом на наклейки, расположенные на задних панелях базовых блоков рефлектометра и сменных оптических модулей.
Базовые блоки модификаций MTS-2000, MTS-4000 содержат опцию измерителя оптической мощности и снабжены оптическим разъемом измерителя мощности.
Сменные оптические модули серии 4100 содержат опции источника оптического излучения в непрерывном режиме и измерителя оптической мощности.
Общий вид средства измерений с указанием места нанесения знака поверки и задняя панель рефлектометра со схемой пломбировки от несанкционированного доступа представлена на рисунках 1 и 2.
По заявлению владельца системы или лица, представившего ее на поверку, на переднюю панель базового блока рефлектометра наносится знак поверки.
Место нанесения знака поверки
Сменный оптический модуль серии 4100
Базовый блок модификации MTS-2000
Место нанесения
знака поверки
Сменный оптический модуль серии 4100
Базовый блок модификации MTS-4000
Сменный оптический модуль серии 4100
Базовый блок модификации MTS-5800
Рисунок 1 - Общий вид средства измерений, обозначения места нанесения знака поверки
Место
пломбирования
Базовый блок модификации MTS-2000
Базовый блок модификации MTS-4000
Место
пломбирования
Место
пломбирования
Базовый блок модификации MTS-5800
Рисунок 2 - Задняя панель системы со схемой пломбировки от несанкционированного доступа
Таблица 7 -
Наименование |
Обозначение |
Количество |
Базовый блок модификаций MTS-2000, MTS-4000, MTS-5800* |
- |
1 шт. |
Сменный оптический модуль серии 4100** |
- |
1 шт. |
Сетевой адаптер |
- |
1 шт. |
Комплект сменных вилок к сетевому шнуру (Европа/иК/и^/Австралия) |
- |
1 шт. |
USB-кабель |
- |
1 шт. |
Руководство по эксплуатации на USB-носителе |
- |
1 шт. |
Сумка для переноски |
- |
1 шт. |
Наплечный ремень |
- |
1 шт. |
* модификация по выбору заказчика ** тип сменного оптического модуля по выбору заказчика: Е4126В, Е4136В, E4138FB65, E4118FB65, E4126C, Е4136С, E4136FC, E4138FC65, E4123MM, E4146QUAD |
Таблица 2 - Метрологические характеристики сменных оптических модулей серии 4100:
Е4126В, Е4136В, E4138FB65, |
E4118FB65 | |||
Наименование |
Значение | |||
характеристики |
Е4126В |
Е4136В |
E4138FB65 |
E4118FB65 |
1310±20 |
1310±20 |
1650±10* | ||
Рабочие длины волн, нм |
1310±20 |
1550±20 |
1550±20 | |
1550±20 |
1625±10 |
1650±10* | ||
Динамический диапазон | ||||
измерений ослабления, дБ: | ||||
-для длины волны 1310 нм |
40 |
40 |
40 |
- |
-для длины волны 1550 нм |
38 |
38 |
38 |
- |
-для длины волны 1625 нм |
- |
38 |
- |
- |
-для длины волны 1650 нм |
- |
- |
38 |
38 |
Мертвая зона, м, не более: | ||||
- при измерении ослабления |
4,00 | |||
- при измерении положения | ||||
неоднородности |
0,65 | |||
Диапазоны измерений |
От 0 до 0,1; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до | |||
длины, км |
160,0; от 0 до 260,0 | |||
Длительность зондирующих | ||||
импульсов, нс |
5; 10; 30; 100; 300; 500;1000; 3000; 10000; 20000 | |||
Пределы допускаемой | ||||
абсолютной погрешности | ||||
измерений длины, м |
AL = ±(0,5+1,140-5L+6)** |
Продолжение таблицы 2
Наименование характеристики |
Значение | |||
Е4126В |
Е4136В |
E4138FB65 |
E4118FB65 | |
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±(0,03 •А) | |||
*с фильтром ** где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м; *** где А - измеряемое ослабление, дБ. |
Таблица 3 - Метрологические характеристики сменных оптических модулей серии 4100: Е4126С, Е4136С, E4136FC, E4138FC65
Наименование характеристики |
Значение | |||
Е4126С |
Е4136С |
E4136FC |
E4138FC65 | |
1310±20 |
1310±20 |
1310±20 |
1310±20 | |
Рабочие длины волн, нм |
1550±20 |
1550±20 |
1550±20 |
1550±20 |
1625±10 |
1625±101 |
1650±101 | ||
Динамический диапазон | ||||
измерений ослабления, дБ: | ||||
-для длины волны 1310 нм |
43 |
43 |
43 |
43 |
-для длины волны 1550 нм |
41 |
41 |
41 |
41 |
-для длины волны 1625 нм |
- |
41 |
41 |
- |
-для длины волны 1650 нм |
- |
- |
- |
40 |
Мертвая зона, м, не более | ||||
- при измерении ослабления |
4,50 | |||
- при измерении положения | ||||
неоднородности |
0,65 | |||
Диапазоны измерений |
От 0 до 0,1; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до | |||
длины, км |
160,0; от 0 до 260,0; от 0 до 400,0 | |||
Длительность зондирующих | ||||
импульсов, нс |
5; 10; 30; 100; 300; 500;1000; 3000; 10000; 20000 | |||
Пределы допускаемой | ||||
абсолютной погрешности | ||||
измерений длины, м |
AL=±(0,5+1,140-5L+6)2 | |||
Пределы допускаемой | ||||
абсолютной погрешности | ||||
измерений ослабления, дБ |
±(0,03 •А)3 |
Таблица 4 - Метрологические характеристики модулей Е4123ММ, E4146QUAD
Наименование характеристики |
Значение | |
Е4123ММ |
E4146QUAD | |
850±30 |
850±30 | |
Рабочие длины волн, нм |
1300±30 |
1300±30 1310±20 1550±20 |
Динамический диапазон измерений ослабления, дБ: -для длины волны 850 нм |
24 |
24 |
-для длины волны 1300 нм |
22 |
22 |
-для длины волны 1310 нм |
- |
35 |
-для длины волны 1550 нм |
- |
33 |
Мертвая зона, м, не более:
|
6,0 |
6,0 |
неоднородности: для длин волн 850, 1300 нм |
0,8 |
0,8 |
для длин волн 1310, 1550 нм |
0,8 |
0,9 |
Диапазоны измерений длины, км: -для длин волн 850 и 1300 нм |
от 0 до 0,5; от 0 до 1,0; |
от 0 до 0,5; от 0 до 1,0; от |
от 0 до 2,0; от 0 до 5,0; |
0 до 2,0; от 0 до 5,0; от 0 | |
от 0 до 10,0; от 0 до 20,0; |
до 10,0; от 0 до 20,0; от 0 | |
от 0 до 40,0; от 0 до 80,0 |
до 40,0; от 0 до 80,0 | |
-для длин волн 1310 и 1550 нм |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 от 0 до 160,0; от 0 до 260,0 | |
Длительность зондирующих |
3; 10; 30; 100; 300; 1000 |
3; 10; 30; 100; 300; 1000; |
импульсов, нс |
3000; 10000; 20000 | |
Пределы допускаемой абсолютной погрешности измерений длины, м |
ДЬ=±(0,5+1, |
140-5L+6)* |
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±(0,03 |
•А)** |
* где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м; | ||
** где А - измеряемое ослабление, дБ. |
Таблица 5 - Метрологические характеристики рефлектометра в режиме работы измерителя оптической мощности и источника оптического излучения
Наименование характеристики |
Значение |
Длины волн градуировки, нм: | |
- опция измерителя мощности модуля оптического рефлектометра, одномодовый измеритель |
1310, 1490, 1550, 1625, 1650 |
- опция измерителя мощности модуля оптического |
850, 1300 |
рефлектометра, многомодовый измеритель - опция измерителя оптической мощности базового блока |
850, 1310, 1490, 1550, 1625, |
модификаций MTS-2000, MTS-4000 |
1650 |
Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм: | |
- опция измерителя мощности модуля оптического рефлектометра, одномодовый измеритель |
от -50 до -3 |
- опция измерителя мощности модуля оптического |
от -30 до -3 |
рефлектометра, многомодовый измеритель - опция измерителя оптической мощности базового блока модификаций MTS-2000, MTS-4000 |
от -50 до +5 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, % (дБ): - опция измерителя мощности модуля оптического рефлектометра, одномодовый измеритель при уровне мощности (-30+0,5) дБм |
26 (±1,0) |
- опция измерителя мощности модуля оптического рефлектометра, многомодовый измеритель при уровне |
26 (±1,0) |
мощности (-15+0,5) дБм - опция измерителя оптической мощности базового блока модификаций MTS-2000, MTS-4000 при уровне мощности (-30+0,5) дБм |
26 (±1,0) |
Уровень выходной мощности источника излучения, дБм, |
-5,0 |
не менее |
Таблица 6 - Основные технические характеристики рефлектометра
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 100 до 240 от 50 до 60 12 |
Габаритные размеры (длинахширинахвысота), мм, не более
|
138x80x175 282x97x153 241x117x178 |
таблицы 6
Наименование характеристики |
Значение |
Масса (с Li-ионной батареей и одним модулем), кг, не более - модификация MTS-2000 |
1,2 |
- модификация MTS-4000 |
2,3 |
- модификация MTS-5800 |
2,3 |
Условия эксплуатации: - температура окружающей среды, ОС |
от +10 до +50 |
- относительной влажности воздуха, % , (при 25 оС), не более |
90 |
- атмосферное давление, кПа |
от 84 до 106,7 |
