Сведения о средстве измерений: 96564-25 Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2

Номер по Госреестру СИ: 96564-25
96564-25 Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2
()

Внешний вид. Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2, http://oei-analitika.ru рисунок № 1

Внешний вид.
Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2
Рисунок № 1

Внешний вид.
Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2
Рисунок № 2

Внешний вид.
Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2
Рисунок № 3

Общие сведения

Дата публикации - 06.10.2025
Срок свидетельства -
Номер записи - 9243eff4-c825-3589-a86f-c9869900bd7c
ID в реестре СИ - 1427053
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»
Страна - РОССИЯ
Населенный пункт - 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16
Уведомление о начале осуществления предпринимательской деятельности -

RT_3 Рейтинг измерительных возможностей организации в части ГПЭ

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2145 от 2025.10.03 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2 ()

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
95846-25	Система измерительная автоматизированной системы контроля и управления редуционно-охладительным устройством и котельными измерениями УСТК-2 АО «ЕВРАЗ ЗСМК», Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)	ОТ МП	3 года
96571-25	Система измерительная АСУТП ПГХ комплекса коксовой батареи №2, Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)	ОТ МП	3 года
96570-25	Система измерительная АСУТП БВК комплекса коксовой батареи №2, Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)	ОТ МП	3 года
96566-25	Система измерительная АСУТП БХУ комплекса коксовой батареи №2, Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)	ОТ МП	3 года
96565-25	Система измерительная АСУТП НК комплекса коксовой батареи №2, Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)	ОТ МП	3 года
96564-25	Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2, Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)	ОТ МП	3 года
97021-25	Комплекс программно-технических средств Т-системы ДОФ, Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)	ОТ	4 года

RT_51 Анализ рынка поверки организаций Рязанской области

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций региона по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Кто поверяет Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2 ()

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469)	РСТ	Нет модификации	1		1	0	0	1	1	0

Стоимость поверки Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2 ()

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

ИС АСУТП имеет программное обеспечение (ПО), реализованное в программируемом логическом контроллере (ПЛК) и ССОД.

ПО ПЛК - прикладное ПО на базе среды разработки систем автоматизации Simatic TIA Portal, идентификационное наименование - «KB2_Real», осуществляет

автоматизированный сбор, передачу, обработку измерительной информации, обеспечивает работу исполнительных механизмов, блокировок и сигнализации.

ПО ССОД - прикладное ПО на базе SCADA-системы SIMATIC WinCC, идентификационное наименование - «КНР_КВ2_603_01», выполняет функцию отображения результатов измерений технологических параметров, сообщений, мнемосхем, сигнализации, а также передачи управляющих воздействий от оператора.

Защита ПО от изменения её метрологически значимой части реализована путем установки парольной защиты.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	KB2 Real
Цифровой идентификатор ПО	674ab754c7142fb58582ba59ac273003
Алгоритм вычисления цифрового идентификатора ПО	MD5

Идентификационное наименование ПО	KHP KB2 603 01
Цифровой идентификатор ПО	ed6627437c4e2e8e79c99c6a258630d2
Алгоритм вычисления цифрового идентификатора ПО	MD5

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве пользователя РИЦ603.00-ИЭ раздел 3.2 «Отображение

технологических параметров».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии № 2091 от 01.10.2018 г. «Об утверждении государственной первичной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии № 1520 от 28.07.2023 г. «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Правообладатель

Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»

(АО «ЕВРАЗ ЗСМК»)

ИНН 4218000951

Юридический адрес: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16

Изготовитель

Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»
(АО «ЕВРАЗ ЗСМК»)
ИНН 4218000951
Адрес: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области - Кузбассе»
(ФБУ «Кузбасский ЦСМ»)
Адрес деятельности: 654032, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Народная, д. 49
Юридический адрес: 650991, Кемеровская область - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2

Правообладатель

Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»
(АО «ЕВРАЗ ЗСМК»)
ИНН 4218000951
Юридический адрес: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16

ИС АСУТП является средством измерений единичного производства.

ИС АСУТП представляет собой комплекс технических и программных средств: измерительных, управляющих, коммуникационных модулей, процессорного модуля (контроллера) и серверов сбора и обработки данных (ССОД), выполняющих функцию автоматизированного рабочего места (АРМ), объединенных в многоканальную распределенную систему, проводными линиями связи. Компоненты системы размещены в электротехнических запираемых шкафах, расположенных в специализированных помещениях производственных зданий, а в операторских помещениях расположены АРМ, оснащенные мониторами, устройствами ввода (клавиатурами, манипуляторами «мышь»).

- 1-й уровень включает в себя измерительные модули ввода 6ES7 531-7KF00-0AB0, 6ES7 531-7PF00-0AB0 и программируемый логический контроллер CPU 1516-3PN/DP из серии Simatic S7-1500, образующие измерительные каналы (ИК). По типу входных сигналов ИК разделяют на ИК измерения унифицированных сигналов постоянного тока в диапазоне от 4 до 20 мА, ИК сигналов с термоэлектрических преобразователей (термопар) с номинальной статической характеристикой по ГОСТ Р 8.585-2001.
- 2-й уровень представляет собой ССОД, состоящий из: компьютеров промышленного исполнения с программным обеспечением (ПО) на базе SCADA-системы SIMATIC WinCC, и выполняющий функции сбора и обработки данных, визуализации технологического процесса автоматизированного рабочего места.

Принцип действия ИС АСУТП основан:

- на преобразовании унифицированных аналоговых сигналов поступающих с первичных измерительных преобразователей, которые не являются частью данной ИС АСУТП, и преобразовании дискретных входных сигналов, сборе, записи (регистрации), обработке полученной информации, ее отображении на мнемосхемах АРМ в реальном времени, а также в виде трендов (графиков) по каждому измерительному каналу;

- на формировании управляющего воздействия (в виде дискретных электрических сигналов) на основе полученной измерительной информации.

Заводской № РИЦ603.01 указан на маркировочных табличках, закреплённых на электротехнических шкафах ИС АСУТП, а также указывается в паспорте, общий вид таблички приведен на рисунке 2.

ИС АСУТП имеет структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований.

Общий вид основных технических средств ИС АСУТП показан на рисунке 1.

Нанесение знака поверки на системы не предусмотрено.

Пломбирование ИС АСУТП не предусмотрено.

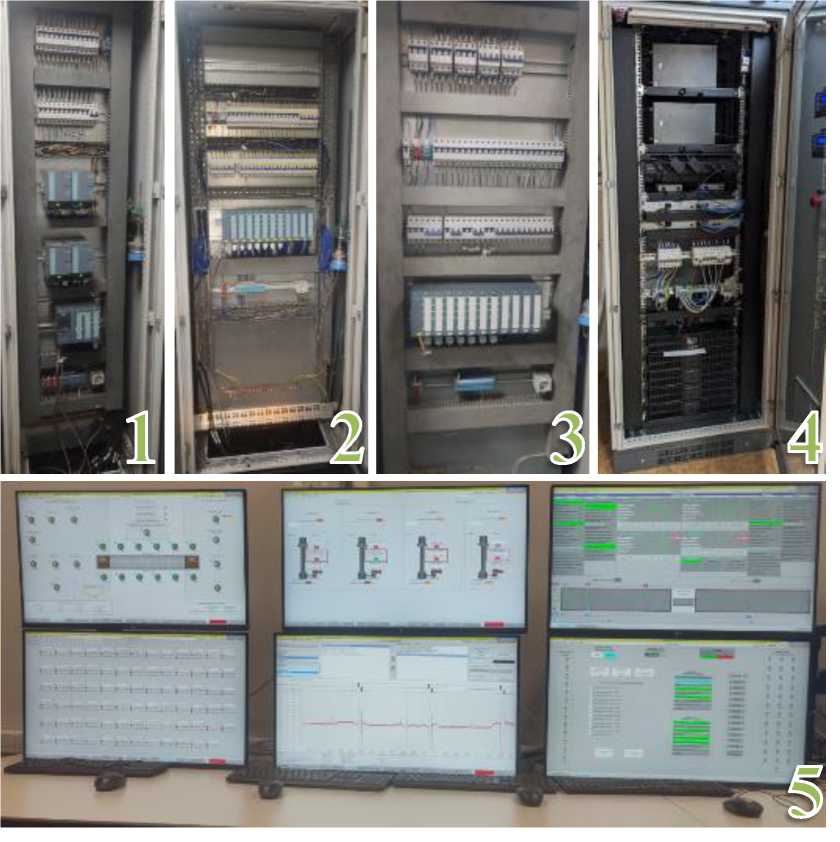

Внешний вид. Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2 (), http://oei-analitika.ru

1 - Оборудование шкафа управления с ПЛК; 2, 3 - Оборудование шкафов управления с модулями аналогового ввода; 4 - Оборудование шкафа с ССОД;

5 - Экраны автоматизированного рабочего места.

Рисунок 1 - Общий вид основных технических средств ИС АСУТП

ЕЕВРАЗ V

асмн

Gut пена измерительная АСУТП КБ If 2 комплекса какЕЕЙой SanoptLi N*2

2айой:чои If Г'И J6OL ГЛ

Г-и) 1вгд1гл&пения 20(25 г.

АО iFBPA} ЗСПКэ

Рисунок 2 - Общий вид маркировочной таблички АСУ ДУ

Таблица 6 -

Наименование	Обозначение	Количество, шт./экз.
Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2	-	1¹⁾
Руководство пользователя	РИЦ603.00-ИЭ	1
Паспорт	РИЦ603.01-2025.ПС	1
^Состав определен спецификацией к проектной документации

Метрологические характеристики приведены в таблицах 2 и 3, технические характеристики в таблицах 4 и 5.

Таблица 2 - Перечень измерительных каналов

№ ИК	Наименование ИК	Диапазон измерений	Тип сигнала	Тип ИК
1	2	3	4	5
1	Температура в шкафу AZG603.01.1	от -50 до +200 °С	от 4 до 20 мА	СТ
2	Давление в газосборнике №1 (основной контур)	от 0 до 40 мм вод. ст.	от 4 до 20 мА	СТ
3	Давление в газосборнике №2 (основной контур)	от 0 до 40 мм вод. ст.	от 4 до 20 мА	СТ
4	Разрежение прямого коксового газа в общем отводе из газосборника №1	от -400 до 0 мм вод. ст.	от 4 до 20 мА	СТ
5	Разрежение прямого коксового газа в общем отводе из газосборника №2	от -400 до 0 мм вод. ст.	от 4 до 20 мА	СТ
6	Давление воздуха на уплотнение крышек до регулятора прямого действия	от 0 до 10 кгс/см²	от 4 до 20 мА	СТ
7	Давление воздуха на уплотнение крышек после регулятора прямого действия	от 0 до 2,5 кгс/см2	от 4 до 20 мА	СТ
8	Давление воздуха на уплотнение крышек в трубопроводе с машинной стороны (точка 1)	от 0 до 2,5 кгс/см2	от 4 до 20 мА	СТ
9	Давление воздуха на уплотнение крышек в трубопроводе с машинной стороны (точка 2)	от 0 до 2,5 кгс/см2	от 4 до 20 мА	СТ
10	Давление воздуха на уплотнение крышек в трубопроводе с коксовой стороны (точка 1)	от 0 до 2,5 кгс/см2	от 4 до 20 мА	СТ
11	Давление воздуха на уплотнение крышек в трубопроводе с коксовой стороны (точка 2)	от 0 до 2,5 кгс/см2	от 4 до 20 мА	СТ
12	Давление отопительного коксового газа в общем подводе	от 0 до 1000 мм вод. ст.	от 4 до 20 мА	СТ
13	Давление отопительного коксового газа с машинной стороны	от 0 до 1000 мм вод. ст.	от 4 до 20 мА	СТ
14	Давление отопительного коксового газа с коксовой стороны	от 0 до 1000 мм вод. ст.	от 4 до 20 мА	СТ
15	Давление отопительного коксового газа после газоподогревателя	от 0 до 1000 мм вод. ст.	от 4 до 20 мА	СТ
16	Давление воздуха КИП на продувку газоанализаторов	от 0 до 10 кгс/см2	от 4 до 20 мА	СТ
17	Расход воздуха на пневмоуплотнение крышек стояков	от 400 до 662 м³/ч	от 4 до 20 мА	СТ
18	Расход отопительного (обратного) коксового газа в общем подводе	от 0 до 17570 м3/ч	от 4 до 20 мА	СТ
19	Расход отопительного коксового газа с машинной стороны	от 0 до 8785 м3/ч	от 4 до 20 мА	СТ

1	2	3	4	5
20	Расход отопительного коксового газа с коксовой стороны	от 0 до 8785 м³/ч	от 4 до 20 мА	СТ
21	Температура прямого коксового газа в газосборнике №1	от -50 до +200 °С	от 4 до 20 мА	СТ
22	Температура прямого коксового газа в газосборнике №2	от -50 до +200 °С	от 4 до 20 мА	СТ
23	Температура отопительного коксового газа в общем подводе до газоподогревателя	от -50 до +200 °С	от 4 до 20 мА	СТ
24	Температура отопительного коксового газа после газоподогревателя	от -50 до +200 °С	от 4 до 20 мА	СТ
25	Температура в шкафу AZ603.01.1	от -50 до +200 °С	от 4 до 20 мА	СТ
26	Давление аммиачной воды на орошение газосборников. Подвод 2	от 0 до 8 кгс/см²	от 4 до 20 мА	СТ
27	Давление аммиачной воды на орошение в торце трубопровода со стороны газосборника №2	от 0 до 8 кгс/см2	от 4 до 20 мА	СТ
28	Давление аммиачной воды подаваемой на гидросмыв. Подвод 2	от 0 до 35 кгс/см2	от 4 до 20 мА	СТ
29	Давление аммиачной воды на гидросмыв в торце трубопровода со стороны газосборника №2	от 0 до 35 кгс/см2	от 4 до 20 мА	СТ
30	Расход аммиачной воды на орошение газосборников. Подвод 2	от 50 до 300 м3/ч	от 4 до 20 мА	СТ
31	Расход технической воды	от 0,2 до 0,6 м3/ч	от 4 до 20 мА	СТ
32	Разрежение в борове с машинной стороны	от -60 до 0 мм вод. ст.	от 4 до 20 мА	СТ
33	Разрежение в борове с коксовой стороны	от -60 до 0 мм вод. ст.	от 4 до 20 мА	СТ
34	Разрежение в общем борове	от -100 до 0 мм вод. ст.	от 4 до 20 мА	СТ
35	Температура аммиачной воды на орошение газосборников. Подвод 2	от -50 до +200 °С	от 4 до 20 мА	СТ
36	Температура аммиачной воды подаваемой на гидросмыв. Подвод 2	от -50 до +200 °С	от 4 до 20 мА	СТ
37	Температура технической воды	от -50 до +200 °С	от 4 до 20 мА	СТ
38	Температура в шкафу AZ603.01.2	от -50 до +200 °С	от 4 до 20 мА	СТ
39	Давление пара на пароинжекцию	от 0 до 25 кгс/см2	от 4 до 20 мА	СТ
40	Давление пара на пароинжекцию в торце трубопровода со стороны газосборника №2	от 0 до 25 кгс/см2	от 4 до 20 мА	СТ
41	Давление пара после регулятора прямого действия на пропарку газопроводов	от 0 до 10 кгс/см2	от 4 до 20 мА	СТ
42	Давление пара до газоподогревателя	от 0 до 10 кгс/см2	от 4 до 20 мА	СТ
43	Давление пара после газоподогревателя	от 0 до 10 кгс/см2	от 4 до 20 мА	СТ
44	Давление пара на пропарку газосборников	от 0 до 25 кгс/см2	от 4 до 20 мА	СТ

1	2	3	4	5
45	Расход пара на газоподогреватель и пропарку газопроводов	от 0 до 3,5 т/ч	от 4 до 20 мА	СТ
46	Расход пара на пароинжекцию	от 0 до 4,5 т/ч	от 4 до 20 мА	СТ
47	Температура дымовых газов в борове с машинной стороны	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
48	Температура дымовых газов в борове с коксовой стороны	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
49	Температура дымовых газов в общем борове	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
50	Температура пара на газоподогреватель и пропарку газосборников	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
51	Температура пара на пароинжекцию	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
52	Температура воздуха в помещении КИП-1	от -50 до +200 °С	от 4 до 20 мА	СТ
53	Температура в шкафу AZ603.01.3	от -50 до +200 °С	от 4 до 20 мА	СТ
54	Температура отходящих газов стояка №239	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
55	Температура отходящих газов стояка №240	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
56	Температура отходящих газов стояка №241	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
57	Температура отходящих газов стояка №242	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
58	Температура отходящих газов стояка №243	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
59	Температура отходящих газов стояка №244	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
60	Температура отходящих газов стояка №245	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
61	Температура отходящих газов стояка №246	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
62	Температура отходящих газов стояка №247	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп

1	2	3	4	5
63	Температура отходящих газов стояка №248	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
64	Температура отходящих газов стояка №249	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
65	Температура отходящих газов стояка №250	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
66	Температура отходящих газов стояка №251	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
67	Температура отходящих газов стояка №252	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
68	Температура отходящих газов стояка №253	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
69	Температура отходящих газов стояка №254	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
70	Температура отходящих газов стояка №255	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
71	Температура отходящих газов стояка №256	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
72	Температура отходящих газов стояка №257	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
73	Температура отходящих газов стояка №258	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
74	Температура отходящих газов стояка №259	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
75	Температура отходящих газов стояка №260	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
76	Температура отходящих газов стояка №261	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
77	Температура отходящих газов стояка №262	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп

1	2	3	4	5
78	Температура отходящих газов стояка №263	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
79	Температура отходящих газов стояка №264	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
80	Температура отходящих газов стояка №265	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
81	Температура отходящих газов стояка №266	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
82	Температура отходящих газов стояка №267	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
83	Температура отходящих газов стояка №268	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
84	Температура отходящих газов стояка №269	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
85	Температура отходящих газов стояка №270	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
86	Температура отходящих газов стояка №271	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
87	Температура отходящих газов стояка №272	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
88	Температура отходящих газов стояка №273	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
89	Температура отходящих газов стояка №274	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
90	Температура отходящих газов стояка №275	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
91	Температура отходящих газов стояка №276	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
92	Температура отходящих газов стояка №277	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
93	Температура в шкафу AZ603.01.4	от -50 до +200 °С	от 4 до 20 мА	СТ

1	2	3	4	5
94	Давление технической воды	от 0 до 10 кгс/см²	от 4 до 20 мА	СТ
95	Давление конденсата газа на всасе насоса P01.1	от 0 до 1000 мм вод. ст.	от 4 до 20 мА	СТ
96	Давление конденсата газа в линии нагнетания насоса P01.1	от 0 до 4 кгс/см2	от 4 до 20 мА	СТ
97	Уровень в сборнике конденсата газа на промежуточной площадке №3	от 0,2 до 1,2 м	от 4 до 20 мА	СТ
98	Содержание кислорода в дымовых газах с машинной стороны	от 0 до 10 %	от 4 до 20 мА	СТ
99	Содержание кислорода в дымовых газах с коксовой стороны	от 0 до 10 %	от 4 до 20 мА	СТ
100	Содержание пыли в дымовых газах в дымовой трубе	от 0 до 50 мг/м³	от 4 до 20 мА	СТ
101	Влажность угольной шихты	от 5 до 10 %	от 4 до 20 мА	СТ
102	Температура воздуха в помещении КИП-2	от -50 до +200 °С	от 4 до 20 мА	СТ
103	Температура воздуха в электропункте УБ №1	от -50 до +200 °С	от 4 до 20 мА	СТ
104	Температура в шкафу AZ603.01.5	от -50 до +200 °С	от 4 до 20 мА	СТ
105	Температура в подовых каналах с машинной стороны (печь 4)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
106	Температура в подовых каналах с машинной стороны (печь 5)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
107	Температура в подовых каналах с машинной стороны (печь 22)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
108	Температура в подовых каналах с машинной стороны (печь 23)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
109	Температура в подовых каналах с машинной стороны (печь 38)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
110	Температура в подовых каналах с машинной стороны (печь 39)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
111	Температура в подовых каналах с машинной стороны (печь 56)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
112	Температура в подовых каналах с машинной стороны (печь 57)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
113	Температура в подовых каналах с машинной стороны (печь 74)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп

1	2	3	4	5
114	Температура в подовых каналах с машинной стороны (печь 75)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
115	Температура в подовых каналах с коксовой стороны (печь 4)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
116	Температура в подовых каналах с коксовой стороны (печь 5)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
117	Температура в подовых каналах с коксовой стороны (печь 22)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
118	Температура в подовых каналах с коксовой стороны (печь 23)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
119	Температура в подовых каналах с коксовой стороны (печь 38)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
120	Температура в подовых каналах с коксовой стороны (печь 39)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
121	Температура в подовых каналах с коксовой стороны (печь 56)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
122	Температура в подовых каналах с коксовой стороны (печь 57)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
123	Температура в подовых каналах с коксовой стороны (печь 74)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
124	Температура в подовых каналах с коксовой стороны (печь 75)	от -40 до +850 °С	НСХ термопары ТХА (К)	СТп
125	Температура воздуха после вентиляторов в приточном воздуховоде	от -50 до +100 °С	от 4 до 20 мА	СТ
126	Температура воздуха в тоннелях КБ №2. Коксовая сторона, точка 1	от -50 до +100 °С	от 4 до 20 мА	СТ
127	Температура воздуха в тоннелях КБ №2. Коксовая сторона, точка 2	от -50 до +100 °С	от 4 до 20 мА	СТ
128	Температура воздуха в тоннелях КБ №2. Коксовая сторона, точка 3	от -50 до +100 °С	от 4 до 20 мА	СТ
129	Температура воздуха в тоннелях КБ №2. Машинная сторона, точка 1	от -50 до +100 °С	от 4 до 20 мА	СТ
130	Температура воздуха в тоннелях КБ №2. Машинная сторона, точка 2	от -50 до +100 °С	от 4 до 20 мА	СТ

1	2	3	4	5
131	Температура воздуха в тоннелях КБ №2. Машинная сторона, точка 3	от -50 до +100 °С	от 4 до 20 мА	СТ
132	Температура воды в обратном трубопроводе Т2	от -50 до +100 °С	от 4 до 20 мА	СТ
133	Температура воды из теплосети в прямом трубопроводе Т1	от -50 до +200 °С	от 4 до 20 мА	СТ
134	Температура воздуха в электропункте КП4	от -50 до +200 °С	от 4 до 20 мА	СТ
135	Температура в шкафу AZ603.01.6	от -50 до +200 °С	от 4 до 20 мА	СТ
136	Температура отходящих газов стояка №201	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
137	Температура отходящих газов стояка №202	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
138	Температура отходящих газов стояка №203	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
139	Температура отходящих газов стояка №204	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
140	Температура отходящих газов стояка №205	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
141	Температура отходящих газов стояка №206	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
142	Температура отходящих газов стояка №207	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
143	Температура отходящих газов стояка №208	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
144	Температура отходящих газов стояка №209	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
145	Температура отходящих газов стояка №210	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
146	Температура отходящих газов стояка №211	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
147	Температура отходящих газов стояка №212	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп

1	2	3	4	5
148	Температура отходящих газов стояка №213	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
149	Температура отходящих газов стояка №214	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
150	Температура отходящих газов стояка №215	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
151	Температура отходящих газов стояка №216	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
152	Температура отходящих газов стояка №217	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
153	Температура отходящих газов стояка №218	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
154	Температура отходящих газов стояка №219	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
155	Температура отходящих газов стояка №220	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
156	Температура отходящих газов стояка №221	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
157	Температура отходящих газов стояка №222	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
158	Температура отходящих газов стояка №223	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
159	Температура отходящих газов стояка №224	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
160	Температура отходящих газов стояка №225	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
161	Температура отходящих газов стояка №226	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
162	Температура отходящих газов стояка №227	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп

1	2	3	4	5
163	Температура отходящих газов стояка №228	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
164	Температура отходящих газов стояка №229	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
165	Температура отходящих газов стояка №230	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
166	Температура отходящих газов стояка №231	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
167	Температура отходящих газов стояка №232	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
168	Температура отходящих газов стояка №233	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
169	Температура отходящих газов стояка №234	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
170	Температура отходящих газов стояка №235	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
171	Температура отходящих газов стояка №236	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
172	Температура отходящих газов стояка №237	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
173	Температура отходящих газов стояка №238	от -40 до +1250 °С	НСХ термопары ТХА (К)	СТп
174	Температура в шкафу AZ603.01.7	от -50 до +200 °С	от 4 до 20 мА	СТ
175	Давление под лючками с машинной стороны	от -3 до 3 мм вод. ст.	от 4 до 20 мА	СТ
176	Давление под лючками с коксовой стороны	от -3 до 3 мм вод. ст.	от 4 до 20 мА	СТ
177	Разрежение воздуха перед фильтром П1.3.1	от -400 до 0 мм вод. ст.	от 4 до 20 мА	СТ
178	Разрежение воздуха перед фильтром П1.3.2	от -400 до 0 мм вод. ст.	от 4 до 20 мА	СТ
179	Разрежение воздуха после фильтра П1.3.1	от -450 до 0 мм вод. ст.	от 4 до 20 мА	СТ
180	Разрежение воздуха после фильтра П1.3.2	от -450 до 0 мм вод. ст.	от 4 до 20 мА	СТ
181	Давление воздуха в коллекторе подачи в тоннели коксовых печей	от 0 до 500 мм вод. ст.	от 4 до 20 мА	СТ

1	2	3	4	5
182	Давление воды из теплосети в прямом трубопроводе Т1	от 0 до 10 кгс/см²	от 4 до 20 мА	СТ
183	Разрежение в глазках регенераторов с машинной стороны (печь 4)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
184	Разрежение в глазках регенераторов с машинной стороны (печь 5)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
185	Разрежение в глазках регенераторов с машинной стороны (печь 22)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
186	Разрежение в глазках регенераторов с машинной стороны (печь 23)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
187	Разрежение в глазках регенераторов с машинной стороны (печь 38)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
188	Разрежение в глазках регенераторов с машинной стороны (печь 39)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
189	Разрежение в глазках регенераторов с машинной стороны (печь 56)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
190	Разрежение в глазках регенераторов с машинной стороны (печь 57)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
191	Разрежение в глазках регенераторов с машинной стороны (печь 74)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
192	Разрежение в глазках регенераторов с машинной стороны (печь 75)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
193	Давление отопительного коксового газа с машинной стороны в конце батареи	от 0 до 800 мм вод. ст.	от 4 до 20 мА	СТ
194	Давление аммиачной воды на орошение газосборников. Подвод 1	от 0 до 8 кгс/см2	от 4 до 20 мА	СТ
195	Давление аммиачной воды на орошение в торце трубопровода со стороны газосборника №1	от 0 до 8 кгс/см2	от 4 до 20 мА	СТ
196	Давление аммиачной воды подаваемой на гидросмыв. Подвод 1	от 0 до 35 кгс/см2	от 4 до 20 мА	СТ
197	Давление аммиачной воды на гидросмыв в торце трубопровода со стороны газосборника №1	от 0 до 35 кгс/см2	от 4 до 20 мА	СТ
198	Разрежение в глазках регенераторов с коксовой стороны (печь 4)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
199	Разрежение в глазках регенераторов с коксовой стороны (печь 5)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
200	Разрежение в глазках регенераторов с коксовой стороны (печь 22)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
201	Разрежение в глазках регенераторов с коксовой стороны (печь 23)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ

1	2	3	4	5
202	Разрежение в глазках регенераторов с коксовой стороны (печь 38)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
203	Разрежение в глазках регенераторов с коксовой стороны (печь 39)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
204	Разрежение в глазках регенераторов с коксовой стороны (печь 56)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
205	Разрежение в глазках регенераторов с коксовой стороны (печь 57)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
206	Разрежение в глазках регенераторов с коксовой стороны (печь 74)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
207	Разрежение в глазках регенераторов с коксовой стороны (печь 75)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
208	Давление отопительного коксового газа с коксовой стороны в конце батареи	от 0 до 800 мм вод. ст.	от 4 до 20 мА	СТ
209	Давление пара на пароинжекцию в торце трубопровода со стороны газосборника №1	от 0 до 25 кгс/см²	от 4 до 20 мА	СТ
210	Температура в шкафу AZ603.01.8	от -50 до +200 °С	от 4 до 20 мА	СТ
211	Температура аммиачной воды на орошение газосборников. Подвод 1	от -50 до +200 °С	от 4 до 20 мА	СТ
212	Температура аммиачной воды подаваемой на гидросмыв. Подвод 1	от -50 до +200 °С	от 4 до 20 мА	СТ
213	Разрежение в подовых каналах с машинной стороны (печь 4)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
214	Разрежение в подовых каналах с машинной стороны (печь 5)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
215	Разрежение в подовых каналах с машинной стороны (печь 22)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
216	Разрежение в подовых каналах с машинной стороны (печь 23)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
217	Разрежение в подовых каналах с машинной стороны (печь 38)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
218	Разрежение в подовых каналах с машинной стороны (печь 39)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
219	Разрежение в подовых каналах с машинной стороны (печь 56)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
220	Разрежение в подовых каналах с машинной стороны (печь 57)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
221	Разрежение в подовых каналах с машинной стороны (печь 74)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ

1	2	3	4	5
222	Разрежение в подовых каналах с машинной стороны (печь 75)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
223	Разрежение в подовых каналах с коксовой стороны (печь 4)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
224	Разрежение в подовых каналах с коксовой стороны (печь 5)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
225	Разрежение в подовых каналах с коксовой стороны (печь 22)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
226	Разрежение в подовых каналах с коксовой стороны (печь 23)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
227	Разрежение в подовых каналах с коксовой стороны (печь 38)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
228	Разрежение в подовых каналах с коксовой стороны (печь 39)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
229	Разрежение в подовых каналах с коксовой стороны (печь 56)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
230	Разрежение в подовых каналах с коксовой стороны (печь 57)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
231	Разрежение в подовых каналах с коксовой стороны (печь 74)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
232	Разрежение в подовых каналах с коксовой стороны (печь 75)	от -25 до 0 мм вод. ст.	от 4 до 20 мА	СТ
233	Давление конденсата газа на всасе насоса P01.2	от 0 до 1000 мм вод. ст.	от 4 до 20 мА	СТ
234	Давление конденсата газа в линии нагнетания насоса P01.2	от 0 до 4 кгс/см²	от 4 до 20 мА	СТ
235	Уровень в сборнике конденсата газа на концевой площадке №4	от 0,2 до 1,2 м	от 4 до 20 мА	СТ
236	Расход аммиачной воды на орошение газосборников. Подвод 1	от 50 до 300 м³/ч	от 4 до 20 мА	СТ
237	Температура в шкафу AZ603.01.9	от -50 до +200 °С	от 4 до 20 мА	СТ
238	Температура в шкафу AZG603.01.2	от -50 до +200 °С	от 4 до 20 мА	СТ
239	Давление в газосборнике №1 (резервный контур)	от 0 до 40 мм вод. ст.	от 4 до 20 мА	СТ
240	Давление в газосборнике №2 (резервный контур)	от 0 до 40 мм вод. ст.	от 4 до 20 мА	СТ
241	Температура в шкафу AZ603.01.10	от -50 до +200 °С	от 4 до 20 мА	СТ
Примечания 1 СТп - сигналы с термоэлектрических преобразователей (термопар) с номинальной статической характеристикой по ГОСТ Р 8.585-2001. 2 СТ - унифицированный аналоговый сигнал силы постоянного тока от 4 до 20 мА.

Таблица 3 - Показатели точности измерительных каналов

Тип ИК	Пределы допускаемой основной абсолютной погрешности *	Пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации *
СТп	±1,0 °С	±2,0 °С
СТ	(0,1 ) ± (100 • ⁽^^тах^— ^тт))	(0'3 ) ± (100 • ⁽^^тах^— ^min))
Примечания 1 Xmax и Xmin - максимальное и минимальное значение диапазона измеряемой физической величины. 2 * - абсолютная погрешность измерений в единице измерений, соответствующей измеряемой физической величине.

Таблица 4 - Компоненты измерительных каналов

Измеряемые физические величины ¹⁾	Тип ИК	Тип модуля ввода аналоговых сигналов	Контроллер	ССОД
температура газообразных сред	СТп	SIMATIC S7-1500, SM 531, 6ES7531-7PF00-0AB0	SIMATIC S7-1500, CPU 1516-3PN/DP, 6ES7516-3AN01-0AB0	Промышленный компьютер с ПО «KHP_KB2_603_01» на базе SCADA-системы SIMATIC WinCC
уровнь жидкости, давление жидкости и газообразных сред, температура жидкости и газообразных сред, расхода жидкости и газообразных сред, процентное содержание кислорода, пыли в дымовых газах и влажности угольной шихты	СТ	SIMATIC S7-1500, SM 531, 6ES7531-7KF00-0AB0	SIMATIC S7-1500, CPU 1516-3PN/DP, 6ES7516-3AN01-0AB0	Промышленный компьютер с ПО «KHP_KB2_603_01» на базе SCADA-системы SIMATIC WinCC
Примечания ¹⁾ Полное наименование измерительных каналов и диапазоны измерения, для каждого измерительного канала, представлены в таблице 2.

Таблица 5 - Основные технические характеристики

Наименования характеристики	Значение
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа (мм рт. ст.)	от +17 до +23 от 30 до 80 от 84 до 106,7 (от 630 до 800)
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа (мм рт. ст.)	от +5 до +35 от 30 до 80 от 84 до 106,7 (от 630 до 800)
Средний срок службы, лет, не менее	8

Техническая поддержка
